电路基础原理理解电路中的线性与非线性元件电路基础原理：理解电路中的线性与非线性元件在我们日常生活中，电路无处不在。
电路是电子设备中的核心组成部分，也是现代科技发展的基石之一。
在电路中，有线性元件和非线性元件两种不同类型的元件，它们在电路中发挥着不同的作用。
本文将以电路基础原理为主题，来探讨电路中的线性与非线性元件的特性和应用。
首先，我们来了解线性元件。
线性元件是指其电压-电流特性符合线性关系的元件。
这意味着当通过线性元件的电流变化时，电压也会按照相同的比例变化。
常见的线性元件有电阻和电感。
电阻是一种最基础的线性元件，它阻碍电流的流动。
它根据欧姆定律的基本原理，即电流与电压成正比关系，来实现对电流的控制。
在电路中，电阻常常被用来限制电流的大小，调整电压和电流的比例关系。
电感则是另一种常见的线性元件，它具有存储和释放能量的作用。
电感的特性是根据法拉第电磁感应定律进行描述的，即电压变化率与电流变化率成正比。
电感的应用十分广泛，在许多电子设备中用于滤波、调节电流和延迟信号等。
除了线性元件外，非线性元件也是电路中不可或缺的一部分。
与线性元件不同，非线性元件的电压-电流特性不符合简单的线性关系。
它们在电路中引入了非线性的行为，常常用于信号处理和放大。
二极管是最基本的非线性元件之一。
它有一个特殊的电流-电压关系，即正向导通电流非常大，而反向导通电流几乎为零。
这使得二极管在电路中常被用作整流器、开关和信号处理器。
另一个重要的非线性元件是晶体管。
晶体管是一种三端元件，可以实现电流和电压的放大功能。
通过控制输入端电流，晶体管可以控制输出端的电流和电压信号。
因此，晶体管被广泛用于放大电路、开关电路和逻辑电路等。
除了二极管和晶体管，还有一些其他的非线性元件，如场效应管和压敏电阻等。
它们在电路中发挥着重要的作用，丰富了电子设备的功能和可行性。
总之，电路作为电子设备的核心部分，是电子技术的基石。
在电路中，线性元件和非线性元件扮演着不同的角色和功能。

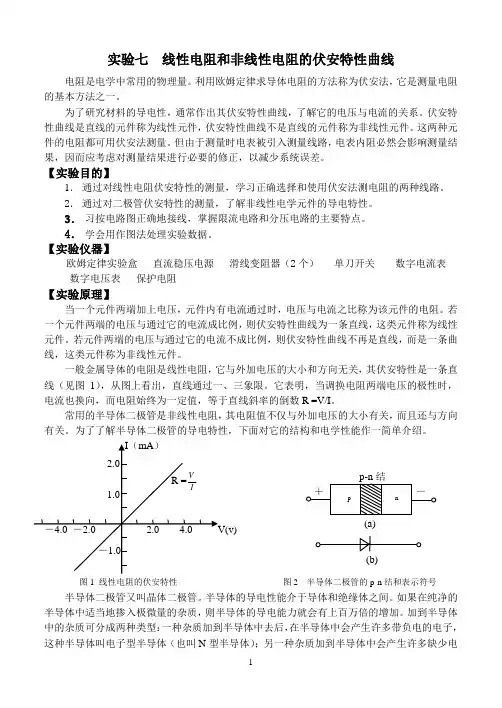

实验七线性电阻和非线性电阻的伏安特性曲线电阻是电学中常用的物理量。
利用欧姆定律求导体电阻的方法称为伏安法，它是测量电阻的基本方法之一。
为了研究材料的导电性，通常作出其伏安特性曲线，了解它的电压与电流的关系。
伏安特性曲线是直线的元件称为线性元件，伏安特性曲线不是直线的元件称为非线性元件。
这两种元件的电阻都可用伏安法测量。
但由于测量时电表被引入测量线路，电表内阻必然会影响测量结果，因而应考虑对测量结果进行必要的修正，以减少系统误差。
【实验目的】1．通过对线性电阻伏安特性的测量，学习正确选择和使用伏安法测电阻的两种线路。
2．通过对二极管伏安特性的测量，了解非线性电学元件的导电特性。
3．习按电路图正确地接线，掌握限流电路和分压电路的主要特点。
4．学会用作图法处理实验数据。
【实验仪器】欧姆定律实验盒直流稳压电源滑线变阻器（2个）单刀开关数字电流表数字电压表保护电阻【实验原理】当一个元件两端加上电压，元件内有电流通过时，电压与电流之比称为该元件的电阻。
若一个元件两端的电压与通过它的电流成比例，则伏安特性曲线为一条直线，这类元件称为线性元件。
若元件两端的电压与通过它的电流不成比例，则伏安特性曲线不再是直线，而是一条曲线，这类元件称为非线性元件。
一般金属导体的电阻是线性电阻，它与外加电压的大小和方向无关，其伏安特性是一条直线（见图1），从图上看出，直线通过一、三象限。
它表明，当调换电阻两端电压的极性时，电流也换向，而电阻始终为一定值，等于直线斜率的倒数R =V/I。
常用的半导体二极管是非线性电阻，其电阻值不仅与外加电压的大小有关，而且还与方向有关。
为了了解半导体二极管的导电特性，下面对它的结构和电学性能作一简单介绍。
图1 线性电阻的伏安特性图2 半导体二极管的p-n结和表示符号半导体二极管又叫晶体二极管。
半导体的导电性能介于导体和绝缘体之间。
如果在纯净的半导体中适当地掺入极微量的杂质，则半导体的导电能力就会有上百万倍的增加。
