线性与非线性元件伏安特性的测定

线性电阻和非线性电阻的伏安特性曲线一、实验原理当一个元件两端加上电压，元件内有电流通过时，电压与电流之比称为该元件的电阻。

若一个元件两端的电压与通过它的电流成比例，则伏安特性曲线为一条直线，该类元件称为线性元件。

若元件两端的电压与通过它的电流不成比例，则伏安特性曲线不再是直线，而是一条曲线，这类元件称为非线性元件。

一般金属导体的电阻是线性电阻，它与外加电压的大小和方向无关，其伏安特性是一条直线(见图1)。

从图上看出，直线通过一、三象限。

它表明，当调换电阻两端电压的极性时，电流也换向，而电阻始终为一定值，等于直线斜率的倒数VR。

I常用的晶体二极管是非线性电阻，其电阻值不仅与外加电压的大小有关，而且还与方向有关。

下面对它的结构和电学性能作一简单介绍。

图1线性电阻的伏安特性图2晶体二极管的p-n结和表示符号晶体二级管又叫半导体二极管。

半导体的导电性能介于导体和绝缘体之间。

如果在纯净的半导体中适当地掺入极微量的杂质，则半导体的导电能力就会有上百万倍的增加。

加到半导体中的杂质可分成两种类型：一种杂质加到半导体中去后，在半导体中会产生许多带负电的电子，这种半导体叫电子型半导体 (也叫n型半导体)；另一种杂质加到半导体中会产生许多缺少电子的空穴(空位)，这种半导体叫空穴型半导体 (也叫p型半导体)。

晶体二极管是由两种具有不同导电性能的n型半导体和p型半导体结合形成的p-n结构成的。

它有正、负两个电极，正极由p型半导体引出，负极由n型半导体引出，如图2(a)所示。

p-n结具有单向导电的特性，常用图2(b)所示的符号表示。

关于p-n结的形成和导电性能可作如下解释。

图3 p-n结的形成和单向导电特性如图3(a)所示，由于p区中空穴的浓度比n区大，空穴便由p区向n区扩散；同样，由于n区的电子浓度比p区大，电子便由p区扩散。

随着扩散的进行，p区空穴减少，出现了一层带负电的粒子区(以Ө表示)；n区的电子减少，出现了一层带正电的粒子区(以⊕表示)。

《基础物理实验》实验报告实验：线性和非线性电阻的伏安特性的测量姓名：学号：班级：成绩：合作者：指导教师：日期：2022 年____月____日【注意事项】（在开始实验操作前请仔细阅读以下说明）1．测量时，可调稳压电源的输出电压由0 V缓慢逐渐增加，应时刻注意电压表和电流表的读数，切勿超过规定值。

2．稳压电源输出端切勿碰线短路。

3．测量中，随时注意电流表读数，及时更换电流表量程，勿使仪表超量程。

【预习题】1. 下图分别为纯电阻、白炽灯泡、普通二极管、稳压二极管的伏安特性曲线，请根据伏安特性曲线分析各种电阻有什么特点？答：纯电阻：纯电阻的伏安特性是一条直线，电压与电流成线性关系，电阻数值恒定，为线性电阻。

白炽灯泡：白炽灯泡的伏安特性是关于原点对称的曲线，其斜率由小变大，说明其电阻值由小变到大，白炽灯泡为非线性电阻。

普通二极管：二极管加反向电压时，流过二极管的电流很小，几乎为0，说明电阻非常大，趋于断路；当二极管加正向电压时，刚开始电流变化较小，但电压大于一定值时，电流会随电压的缓慢升高而急剧增大，说明电阻急剧变小，二极管为非线性电阻。

稳压二极管：稳压二极管的正向特性与普通二极管的正向特性相似。

加反向电压时，在某范围内的电压，电流较小；一旦超出一定电压，电流就会突然增加，而稳压二极管上的电压几乎恒定不变。

说明电阻刚开始非常大，随着电压增大，一旦达到一定值时，电阻急剧减小，稳压管为非线性电阻。

2. 电流表内接方式和电流表外接方式分别适用于什么情况？答：电流表内接方式适用于待测电阻值远大于电流表的内阻。

电流表外接方式适用于待测电阻值远小于伏特表的内阻。

【实验目的】1．学习由测量电压、电流求电阻值的方法（伏安法）。

2．通过对二极管伏安特性的测量，了解非线性电学元件的导电特性。

3．学习减少伏安法中系统误差的方法。

【实验仪器】【实验内容与步骤】1．测定线性电阻的伏安特性（1）确定采用外接（内接、外接）法测伏安特性，并按图接线。

实验一：电路元件伏安特性的测量一、实验目的1. 掌握线性、非线性电阻元件及电源的概念。

2.学习线性电阻和非线性电阻伏安特性的测试方法。

3.学习直流电压表、直流电流表及直流稳压电源等设备的使用方法。

二、实验仪器电路分析实验箱、数字万用表、直流电流表、直流电压表、二极管、稳压二极管、电阻三、实验原理1、数字万用表的构成及使用方法数字万用表一般由二部分构成，一部分是被测量电路转换为直流电压信号，我们称为转换器，另一部分是直流数字电压表。

直流数字电压表构成了万用表的核心部分,主要由模-数转换器和显示器组成。

可用于测量交直流电压和电流、电阻、电容、二极管正向压降及电路通断，具有数据保持和睡眠功能。

2、整体结构1)交直流电压测量(1)将红表笔插入VQ插孔,黑表笔插入COM插孔。

(2)将功能开关置于V量程档。

将测试表笔并联在被测元件两端2)交直流电流测量(1)将红表笔插入mA或A插孔,黑表笔插入COM插孔。

(2)将功能开关置A量程。

(3)表笔串联接入到待测负载回路里。

3)电阻测量(1)将红表笔插入VQ插孔,黑表笔插入COM插孔。

(2)将功能开关置于Q量程。

(3)将测试表笔并接到待测电阻.上4)二极管和蜂鸣通断测量(1)将红表笔插入VQ插孔，黑色表笔插入”COM”插孔。

(2)将功能开关置于二极管和蜂鸣通断测量档位。

(3)如将红表笔连接到待测-二极管的正极,黑表笔连接到待测二极管的负极，则LCD.上的读数为二极管正向压降的近似值。

将表笔连接到待测线路的两端,若被测线路两端之间的电阻大于700,认为电路断路;被测线路两端之间的电阻≤100,认为电路良.好导通,蜂鸣器连续声响;如被测两端之间的电阻在10~700之间，蜂鸣器可能响,也可能不响。

同时LCD显示被测线路两端的电阻值。

3）线性电阻元件的伏安特性曲线是- -条通过坐标原点的直线。

如图1.1.1所示;非线性电阻元件，如半导体二极管,其伏安特性如图1.1.2所示，电压、电流关系不服从欧姆定律。

实验七线性电阻和非线性电阻的伏安特性曲线电阻是电学中常用的物理量。

利用欧姆定律求导体电阻的方法称为伏安法，它是测量电阻的基本方法之一。

为了研究材料的导电性，通常作出其伏安特性曲线，了解它的电压与电流的关系。

伏安特性曲线是直线的元件称为线性元件，伏安特性曲线不是直线的元件称为非线性元件。

这两种元件的电阻都可用伏安法测量。

但由于测量时电表被引入测量线路，电表内阻必然会影响测量结果，因而应考虑对测量结果进行必要的修正，以减少系统误差。

【实验目的】1．通过对线性电阻伏安特性的测量，学习正确选择和使用伏安法测电阻的两种线路。

2．通过对二极管伏安特性的测量，了解非线性电学元件的导电特性。

3．习按电路图正确地接线，掌握限流电路和分压电路的主要特点。

4．学会用作图法处理实验数据。

【实验仪器】欧姆定律实验盒直流稳压电源滑线变阻器（2个）单刀开关数字电流表数字电压表保护电阻【实验原理】当一个元件两端加上电压，元件内有电流通过时，电压与电流之比称为该元件的电阻。

若一个元件两端的电压与通过它的电流成比例，则伏安特性曲线为一条直线，这类元件称为线性元件。

若元件两端的电压与通过它的电流不成比例，则伏安特性曲线不再是直线，而是一条曲线，这类元件称为非线性元件。

一般金属导体的电阻是线性电阻，它与外加电压的大小和方向无关，其伏安特性是一条直线（见图1），从图上看出，直线通过一、三象限。

它表明，当调换电阻两端电压的极性时，电流也换向，而电阻始终为一定值，等于直线斜率的倒数R =V/I。

常用的半导体二极管是非线性电阻，其电阻值不仅与外加电压的大小有关，而且还与方向有关。

为了了解半导体二极管的导电特性，下面对它的结构和电学性能作一简单介绍。

图1 线性电阻的伏安特性图2 半导体二极管的p-n结和表示符号半导体二极管又叫晶体二极管。

半导体的导电性能介于导体和绝缘体之间。

如果在纯净的半导体中适当地掺入极微量的杂质，则半导体的导电能力就会有上百万倍的增加。

线性与非线性元件的伏安特性测量一、实验目的⒈掌握线性元件和非线性元件的伏安特性及测量方法。

2. 掌握万用表、直流电流表、直流稳压稳流电源的使用方法。

二、实验预习要求1．正确理解线性和非线性元件的概念。

2．认真阅读直流稳压稳流电源、万用表、直流数字电流表的使用说明。

三、原理与说明一个二端元件的伏安特性是指该元件的端电压U与流经它的电流I之间的函数关系。

通过实验的方法可测量该元件的伏安特性，并可用U-I直角坐标平面内的一条曲线（伏安特性曲线）来表示。

电阻元件可分为线性电阻和非线性电阻两大类。

⒈线性电阻是指电阻值不随其两端的电压或流经它的电流的改变而变化的电阻，线性电阻的阻值是一个常数。

线性电阻的伏安特性满足欧姆定律。

它的伏安特性曲线是一条通过u-i平面原点的直线，直线的斜率与电阻元件阻值的大小有关，1tgRθ=，如图3-1（a）所示。

该特性与元件电压、电流的大小和方向无关，故线性电阻也称为双向性元件。

⒉非线性电阻的阻值R不是一个常量，所以其端电压与电流之间的关系不满足欧姆定律，其伏安特性是曲线不是直线。

非线性电阻的种类很多，如半导体二极管、光敏电阻、压敏电阻等都是非线性电阻，如图4-1(b)所示为钨丝灯泡的伏安特性曲线。

图3-1 伏安特性曲线四、实验内容与步骤1．测定线性元件电阻器的伏安特性1.打开稳压稳流电源，将电压源调制为独立输出模式，选择一路通道并将输出电压调为0V，关闭通道开关，待连接导线。

2.在电阻器实验板上选取阻值为1KΩ的电阻R L,按图3-2所示电路连接导线，调节稳压稳流电源的输出电压，从0V开始缓慢地增加，一直加到10V，使电路输入电压SU按表4-1中的给定值进行变化，观察直流数字电流表，读取电路中的电流值I，用数字万用表的直流电压档测量电阻R两端的电压RU。

图3-2 线性元件伏安特性测量电路表3-1 线性电阻伏安特性的测量2. 测定非线性元件（发光二极管）的伏安特性R换成一支发光二极管，用示波器观测伏安特性曲线。

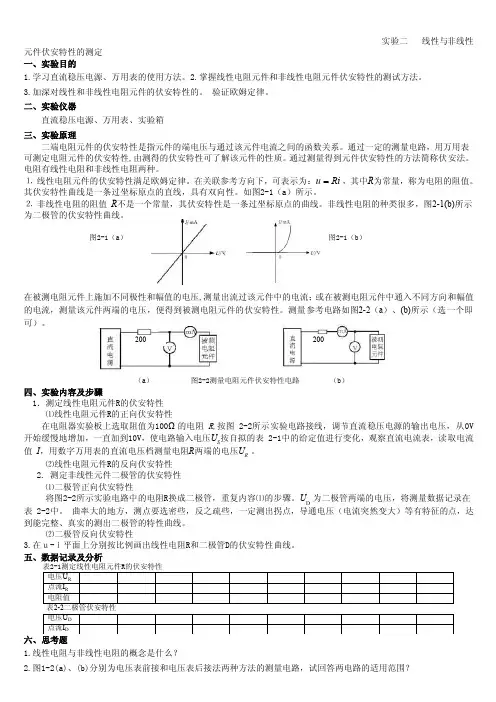

实验二 线性与非线性
元件伏安特性的测定 一、实验目的
1.学习直流稳压电源、万用表的使用方法。

2.掌握线性电阻元件和非线性电阻元件伏安特性的测试方法。

3.加深对线性和非线性电阻元件的伏安特性的。

验证欧姆定律。

二、实验仪器
直流稳压电源、万用表、实验箱
三、实验原理
二端电阻元件的伏安特性是指元件的端电压与通过该元件电流之间的函数关系。

通过一定的测量电路，用万用表可测定电阻元件的伏安特性,由测得的伏安特性可了解该元件的性质。

通过测量得到元件伏安特性的方法简称伏安法。

电阻有线性电阻和非线性电阻两种。

⒈ 线性电阻元件的伏安特性满足欧姆定律。

在关联参考方向下，可表示为：u Ri ，其中R 为常量，称为电阻的阻值。

其伏安特性曲线是一条过坐标原点的直线，具有双向性。

如图2-1（a ）所示。

⒉ 非线性电阻的阻值 R 不是一个常量，其伏安特性是一条过坐标原点的曲线。

非线性电阻的种类很多，图2-1(b)所示为二极管的伏安特性曲线。

图2-1（a ） 图2-1（b ）
在被测电阻元件上施加不同极性和幅值的电压,测量出流过该元件中的电流；或在被测电阻元件中通入不同方向和幅值的电流，测量该元件两端的电压，便得到被测电阻元件的伏安特性。

测量参考电路如图2-2（a ）、(b)所示（选一个即可）。

200
200。

实验七线性和非线性电学元件伏安特性的测量本实验主要通过测量不同电学元件的伏安特性，了解电流-电压关系及其特点，并对线性与非线性元件进行区分。

同时，通过实验掌握伏安表和示波器的使用方法。

一、实验器材1. 直流电源2. 电阻箱3. 伏安表4. 示波器5. 切换开关6. 电路板7. 线性电阻、电流表等二、实验原理1. 线性电阻的伏安特性线性电阻是最基本的电阻元件，其伏安特性的特点是与电流成正比，即Ohm定律： U = IR其中，U为电压，I为电流，R为电阻值。

在实验中，通过调整电源输出电压，改变电路中的电流值，并通过伏安表测量电阻两端的电压，然后求解电阻的电压-电流关系，并绘制成伏安特性曲线。

除了线性电阻外，还有一些电学元件，如二极管、三极管、电容、电感等，它们的伏安特性不是线性的，即非线性元件。

其中最常见的是二极管。

其伏安特性的特点是在正向偏置情况下，电压很小时电流几乎不流动；但当电压超过一定值时，电流急剧增加。

而在反向偏置情况下，电流很小，电压增加时，电流也几乎不发生变化，称为反向饱和区。

三、实验步骤1. 准备实验器材并接线。

将直流电源连接到电路板上的正负极，将电阻箱、伏安表、电阻与电路板连接，并用切换开关选择要测量的电路。

选取二极管作为样品，通过调整直流电源输出电压来改变二极管的正向偏置电压，记录电流与电压数据。

描绘二极管的伏安特性曲线。

4. 数据处理与分析以伏安特性曲线为依据，对线性电阻和非线性元件进行分类，并分析非线性元件的工作原理。

四、实验注意事项1. 操作时注意电路的连接情况，避免拧错导致损坏实验器材。

2. 正确选择伏安表的测量范围，以避免仪器烧毁。

3. 电阻、二极管等元件的选取应合适，避免输出电压超过测量范围。

4. 实验完毕后，应及时关闭电源及伏安表电源，避免电路出现短路等危险。

4 ． 复 习 线 性 电 阻 和 非 线 性 电 阻 的 伏 安 特 性 。

（ 1 ） 线 性 电 阻 元 件 的 伏 安 特 性 服 从 定 律 ， 它 是 一 条 通 过 座 标 原 点 的 。

线 。

非 线 性 电 阻 元 件 的 伏 安 特 性 不 服 从 非 线 形 定 律 ， 它 是 一 条 通 过 座 标 原 点 的 线 。

（ 2 ） 在 伏 安 特 性 的 测 试 中 ， 只 有 在 电 流 很 小 ， 电 阻 很 小 时 （ 只 有 几 个 欧 姆 ） ， 将 电 压 表 与 电 阻 直 接 ＿ ＿ 联 ， 再 与 电 流 表 联 。

而 测 量 较 大 电 阻 （ R = 200Ω） 的 伏 安 特 性 时 ， 要 将 电 流 表 先 直 接 与 被 测 电 阻 联 后 ， 再 与 电 压 表 联 。

这 是 因 为 。

三 、 实 验 内 容 说 明电 阻 元 件 的 伏 安 特 性 是 指 电 阻 元 件 两 端 电 压 U 与 通 过 该 电 阻 元 件 的 电 流 I 之 间 的 关 系 曲 线 。

线 性 电 阻 元 件 伏 安 特 性 服 从 欧 姆 定 律 ， 即 U /I 为 常 数 。

不 但 其 阻 值 不 随 电 压 或 电 流 变 化 而 变 化 ， 而 且 与 电 压 或 电 流 的 方 向 无 关 。

因 此 线 性 电 阻 元 件 的 伏 安 特 性 是 一 条 通 过 座 标 原 点 的 直 线 。

如 图 6－ 2－ l （a ） 所 示 。

非 线 性 电 阻 元 件 的 伏 安 特 性 不 服 从 欧 姆 定 律 ， 即 U ／ I 不 等 于 常 数 ， 它 与 电 压 电 流 的 大 小 和 方 向 有 关 。

因 此 非 线 性 电 阻 元 件 的 伏 安 特 性 是 一 条 通 过 坐 标 原 点 的 曲 线 。

对 电 压 、 电 流 控 制 型 的 非 线 性 电 阻 元 件 ， 如 白 炽 灯 和 晶 体 二 极 管 的 伏 安 特 性 分 别 如 图 个 6—2—1（b ） 和 图 6— 2－ l （c ） 所 示 。

线性与非线性元件的伏安特性一、实验目的1、掌握线性与非线性元件伏安特性的测试方法。

2、加深对线性与非线性元件的理解。

3、掌握常用电工仪表和设备的使用方法。

二、实验原理电路元件的特性一般可用该元件上的端电压U 与通过该元件的电流I之间的函数关系I ＝f(U)来表示，即用I-U平面上的一条曲线来表征，这条曲线称为该元件的伏安特性曲线。

电阻元件是电路中最常见的元件，有线性电阻和非线性电阻之分。

实际电路中很少是仅由电源和线性电阻构成的“电平移动”电路，而非线性器件却常常有着广泛的使用，例如非线性元件二极管具有单向导电性，可以把交流信号变换成直流量，在电路中起着整流作用。

万用表的欧姆档只能在某一特定的U和I下测出对应的电阻值，因而不能测出非线性电阻的伏安特性。

一般是用含源电路“在线”状态下测量元件的端电压和对应的电流值，进而由公式R＝U/I求测电阻值。

1．线性电阻元件的电阻值，在其额定电流以内电流作用下，其阻值基本上保持不变（温度影响可忽略）且符合欧姆定律：U=IR 其伏安特性为一过原点的直线。

如图2-1-1（a）。

2．非线性电阻的阻值在其额定电流以内电流作用下，会随着通过的电流变化而变化。

钨丝灯泡在工作时灯丝处于高温状态，其灯丝电阻随着温度（即电流）的改变而改变，并且具有一定的惯性，因此其伏安特性为一条曲线，如图2-1-1（b）。

可以看出，电流越大温度越高，对应的电阻也越大。

3．一般半导体二极管的伏安特性如图2-1-1(c)，正向压降很小（锗管约为0.2-0.3V，硅管约为0.5-0.7V），正向电流随正向压降的升高而急速上升，反向压降则从0一直增加到十几---几十伏时，反向电流增加很小。

所以，二极管具有单向导电性。

4．稳压二极管是一种特殊的半导体二极管，其正向特性与普通二极管类似，但其反向特性较特殊，如图2-1-1(d)所示。

给稳压二极管加反向电压时，其反向电流几乎为零，但当电压增加到某一数值时，电流将突然增加，以后它的端电压将维持恒定，不再随外加反向电压的升高而增大，这便是稳压二极管的反向稳压特性。

实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。

二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。

任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f(U)来表示，即用I－U平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。

根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。

线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。

该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。

常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。

在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。

(a)线性电阻(b)白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U 作用下，测量出相应的电流I ，然后逐点绘制出伏安特性曲线I ＝f (U )，根据伏安特性曲线便可计算出电阻元件的阻值。

三、实验设备与器件1 台2.直流电压表 1 块3.直流电流表 1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管 1 只7.稳压二极管 1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性 按图1-2接线。

调节直流稳压电源的输出电压U ，从0伏开始缓慢地增加（不得超过10V ），在表1-1中记下相应的电压表和电流表的读数。

表1-1 测定线性电阻的伏安特性U （V ） 0 1 2 3 4 5 6 7 8 9 10 I （mA ） 012．测定白炽灯泡的伏安特性将图1-2中的1kΩ线性电阻R 换成一只的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。

电路元件伏安特性的测绘及电源外特性的测量一．实验目的1．学习测量线性和非线性电阻元件伏安特性的方法，并绘制其特性曲线2．学习测量电源外特性的方法3．掌握运用伏安法判定电阻元件类型的方法4．学习使用直流电压表、电流表，掌握电压、电流的测量方法二．实验原理与说明1．电阻元件（1）伏安特性二端电阻元件的伏安特性是指元件的端电压与通过该元件电流之间的函数关系。

通过一定的测量电路，用电压表、电流表可测定电阻元件的伏安特性，由测得的伏安特性可了解该元件的性质。

通过测量得到元件伏安特性的方法称为伏安测量法（简称伏安法）。

把电阻元件上的电压取为纵（或横）坐标，电流取为横（或纵）坐标，根据测量所得数据，画出电压和电流的关系曲线，称为该电阻元件的伏安特性曲线。

（2）线性电阻元件线性电阻元件的伏安特性满足欧姆定律。

在关联参考方向下，可表示为：U=IR，其中R为常量，称为电阻的阻值，它不随其电压或电流改变而改变，其伏安特性曲线是一条过坐标原点的直线，具有双向性。

如图3-1（a）所示。

（3）非线性电阻元件非线性电阻元件不遵循欧姆定律，它的阻值R随着其电压或电流的改变而改变，即它不是一个常量，其伏安特性是一条过坐标原点的曲线，如图3-1（b）所示。

(a) 线性电阻的伏安特性曲线(b) 非线性电阻的伏安特性曲线图3-1 伏安特性曲线（4）测量方法在被测电阻元件上施加不同极性和幅值的电压，测量出流过该元件中的电流；或在被测电阻元件中通入不同方向和幅值的电流，测量该元件两端的电压，便得到被测电阻元件的伏安特性。

2．直流电压源（1）直流电压源理想的直流电压源输出固定幅值的电压，而它的输出电流大小取决于它所连接的外电路。

因此它的外特性曲线是平行于电流轴的直线，如图3-2（a ）中实线所示。

实际电压源的外特性曲线如图3-2（a ）虚线所示，在线性工作区它可以用一个理想电压源Us 和内电阻Rs 相串联的电路模型来表示，如图3-2（b ）所示。

实验二线性与非线性元件伏安特性的测绘自动化15-1黄港一实验目的1掌握线性电阻，非线性电阻元件伏安特性的逐点测试法。

2学习恒电源，直流电压表，电流表的使用方法。

二原理说明任何一个电器二端元件的特性可用该元件上的端电压U 与通过该元件的电流I之间的函数关系I＝f(U)来表示，即用I-U 平面上的一条曲线来表征，这条曲线称为该元件的伏安特性曲线。

根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。

线性电阻器的伏安特性曲线是一条通过坐标原点的直线，，该直线的斜率等于该电阻器的电阻值，阻值为常数；图a非线性电阻器的伏安特性曲线是一条通过坐标原点的直线，该直线的斜率等于该电阻器的电阻值，阻值不为常数。

即在不同的电压下，电阻值是不同的。

（如白炽灯丝，普通二极管，稳压二极管等）方法：逐点测试法1.一般的白炽灯在工作时灯丝处于高温状态，其灯丝电阻随着温度的升高而增大，通过白炽灯的电流越大，其温度越高，阻值也越大，一般灯泡的“冷电阻”与“热电阻”的阻值可相差几倍至十几倍，所以它的伏安特性如图b 2.一般的半导体二极管是一个非线性电阻元件，其伏安特性如图c所示。

正向压降很小（一般的锗管约为0.2～0.3V，硅管约为0.5～0.7V），正向电流随正向压降的升高而急骤上升，而反向电压从零一直增加到十多至几十伏时，其反向电流增加很小，粗略地可视为零。

可见，二极管具有单向导电性，但反向电压加得过高，超过管子的极限值，则会导致管子击穿损坏；4. 稳压二极管是一种特殊的半导体二极管，其正向特性与普通二极管类似，但其反向特性较特别，如图d所示。

在反向电压开始增加时，其反向电流几乎为零，但当电压增加到某一数值时（称为管子的稳压值，有各种不同稳压值的稳压管）电流将突然增加，以后它的端电压将基本维持恒定，不再随外加的反向电压升高而增大。

三实验设备：1直流电压，电流表；2电压源（双路0~30V可调）；3MEEL-05组件。

四实验内容1测定线性电阻的伏安特性2测定6.3V白炽灯泡的伏安特性3测定半导体二极管的伏安特性4测定稳压管的伏安特性五注意事项：1. 测二极管正向特性时，稳压电源输出应由小至大逐渐增加，应时刻注意电流表读数不得超过规定值。

线性与非线性元件伏安特性的测定实验报告线性与非线性元件伏安特性的测定实验报告引言：伏安特性是电子元器件的重要参数之一，它描述了电流与电压之间的关系。

在实际应用中，线性和非线性元件的伏安特性测定对于电路设计和性能评估非常重要。

本实验旨在通过测定不同元件的伏安特性曲线，探究线性和非线性元件的特性及其应用。

实验目的：1. 通过测定线性元件的伏安特性曲线，研究其电阻特性；2. 通过测定非线性元件的伏安特性曲线，研究其电流与电压的非线性关系；3. 探讨线性和非线性元件在电路中的应用。

实验器材：1. 直流电源；2. 电压表和电流表；3. 不同电阻值的电阻器；4. 二极管和晶体管。

实验步骤：1. 线性元件的伏安特性测定：a. 将电阻器连接到直流电源的正负极，并在电路中串联一个电流表，测量电流表的读数；b. 在电路中并联一个电压表，测量电压表的读数；c. 通过改变直流电源的电压，记录不同电压下的电流和电压值；d. 绘制电流与电压之间的伏安特性曲线。

2. 非线性元件的伏安特性测定：a. 将二极管连接到直流电源的正负极，并在电路中串联一个电流表，测量电流表的读数；b. 在电路中并联一个电压表，测量电压表的读数；c. 通过改变直流电源的电压，记录不同电压下的电流和电压值；d. 绘制电流与电压之间的伏安特性曲线。

3. 晶体管的伏安特性测定：a. 将晶体管连接到直流电源的正负极，并在电路中串联一个电流表，测量电流表的读数；b. 在电路中并联一个电压表，测量电压表的读数；c. 通过改变直流电源的电压，记录不同电压下的电流和电压值；d. 绘制电流与电压之间的伏安特性曲线。

实验结果与分析：通过实验测定得到的伏安特性曲线可以清晰地反映出线性和非线性元件的特性。

在线性元件的伏安特性曲线中，电流与电压成正比，呈线性关系。

而在非线性元件的伏安特性曲线中，电流与电压之间存在非线性关系，通常表现为一个阈值电压，当电压小于该值时，电流几乎为零；当电压大于该值时，电流迅速增加。
