涤纶长丝之生产流程2011-05-14 15:14第一章涤纶简介涤纶的化学名称是聚对苯二甲酸乙二酯，是由聚酯经机械加工而成的纤维。
涤纶的工业化生产始于50年代，起步较晚，但由于其原料易得，性能优良，用途广泛，因而发展非常迅速，一跃而成生产量最大的纤维品种。
涤纶纤维按其外观形状可分为涤纶短纤维和涤纶长纤维(涤纶长丝)两大类，其中最早发展起来的是涤纶短纤维，我们最早见到的“涤棉”、“涤卡”、“毛涤”等就是涤纶短纤维的混纺织物。
涤纶长丝类似于蚕丝，它是以长度上千米计算的连续不断的丝条，在生产时，通常被卷绕成一定形状和重量的筒子后包装出厂。
目前，围绕涤纶长丝主要生产的品种是涤纶非变形复丝(FDY、DT)和涤纶变形复丝(DTY)，尤其是涤纶低弹变形丝(DTY)为最多。
目前，我厂最主要的品种就是低弹丝(DTY)。
一、涤纶长丝纤度表示方法：纤度是表示纤维粗细程度的指标，涤纶纤维纤度通常以旦数和分特数（或特数）表示纤维的纤度。
1、旦：9000米长的纤维所具有的重量(用克表示)如：9000米长的纤维重150克，那么该纤维的纤度为150旦，如果其纤维的纤度为75旦，那么它就是：9000米长这样的纤维重为75克。
重量(克)旦的计算公式为：旦数＝─────× 9000长度(米)在实际应用过程中，“旦”常用字母Ｄ表示，如150 旦可写成150D。
对于某种纤维来讲，它的旦数越高，则表示纤维越粗，反之，纤维越细。
2、特和分特：（我厂现用分特表示DTY的纤度）特：1000米长的纤维所具有的重量(用克表示)。
分特：10000米长的纤维所具有的重量(用克表示)。
例：1000米长的某种纤维重15克。
那么它的纤度就是15特或150分特，特和分特的计算公式为：纤维重量(克)特数＝──────×1000纤维长度(米)纤维重量(克)分特数＝───────×10000纤维长度(米)在表示纤维粗细方面，特或分特与旦类似。
本科实习报告姓名专业材料科学与工程指导教师实习单位天津工业大学材料科学与工程学院实习报告填表时间：2012年2月20日姓名专业材料科学与工程班级材料084 实习时间2011.12.20~2012.02.28实习单位波司登股份有限公司实习内容涤纶长丝的生产工艺流程实习单位介绍：波司登股份有限公司成立于1975年，公司创办人兼主席高德康。
公司坐落于山清水秀、人文荟萃的历史文化名城江苏常熟。
公司以"立民族志气，创世界名牌"为目标，不断追求卓越，塑造了中国规模最大、技术最先进的羽绒制品生产企业。
2002年被中国名牌战略推进委员会推举为"具有国际竞争力，向世界名牌进军"的十六大中国名牌企业之一。
波司登股份有限公司是中国最大的品牌羽绒生产商,主要从事自有羽绒服品牌组合的开发和管理，包括研究、设计、开发、原材料采购、外包生产及市场营销和销售。
核心品牌有“波司登”、“雪中飞”、“康博”、“冰洁”、“双羽”和“上羽”等。
目录第一章涤纶长丝简介 (1)1.1 涤纶长丝的分类 (1)1.1.1 按生产方式分 (1)1.1.2 按用途分 (1)1.2 涤纶长丝的应用 (1)1.3 涤纶长丝的特点 (2)1.3.1 强度 (2)1.3.2 耐热性 (2)1.3.3 弹性 (2)1.3.4 耐磨性 (2)1.3.5 吸水性 (2)1.4 涤纶长丝的用途 (3)第二章造粒 (4)2.1 造粒 (4)2.1.1 造粒准备 (4)2.1.2 造粒 (6)2.2 物料干燥 (7)第三章纺丝 (8)3.1 纺丝前准备 (8)3.1.1组件准备 (8)3.1.2纺丝机升温 (9)3.1.3 组件热紧 (10)3.1.4 纺丝油剂的配制 (10)3.1.5 开机前盘泵 (10)3.2 纺丝 (10)3.2.1 开车 (10)3.2.2卷绕机的使用方法 (11)3.3 纺丝后工作 (13)3.3.1 停车及纺后处理 (13)3.3.2 真空清洗炉的使用 (13)第四章纺丝后处理——牵伸 (15)4.1牵伸机开关机 (15)4.2牵伸参数 (15)4.3牵伸过程 (16)第五章产品保存 (17)第六章实习心得 (17)附空压机的使用 (20)第一章涤纶长丝简介涤纶长丝，是用涤纶做成的长丝。

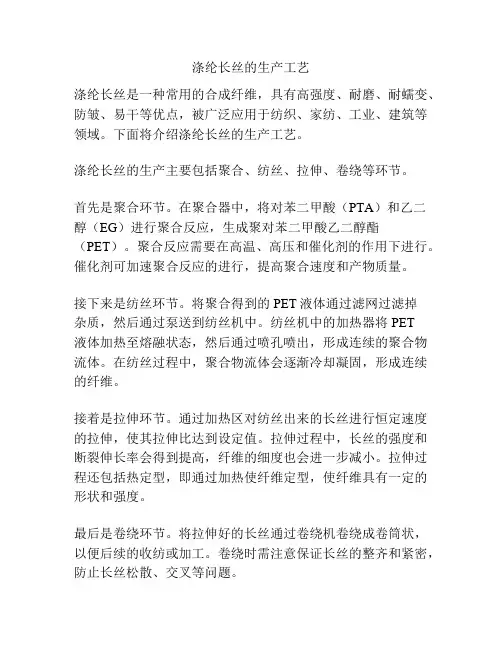

涤纶长丝的生产工艺涤纶长丝是一种常用的合成纤维，具有高强度、耐磨、耐蠕变、防皱、易干等优点，被广泛应用于纺织、家纺、工业、建筑等领域。
下面将介绍涤纶长丝的生产工艺。
涤纶长丝的生产主要包括聚合、纺丝、拉伸、卷绕等环节。
首先是聚合环节。
在聚合器中，将对苯二甲酸（PTA）和乙二醇（EG）进行聚合反应，生成聚对苯二甲酸乙二醇酯（PET）。
聚合反应需要在高温、高压和催化剂的作用下进行。
催化剂可加速聚合反应的进行，提高聚合速度和产物质量。
接下来是纺丝环节。
将聚合得到的PET液体通过滤网过滤掉杂质，然后通过泵送到纺丝机中。
纺丝机中的加热器将PET液体加热至熔融状态，然后通过喷孔喷出，形成连续的聚合物流体。
在纺丝过程中，聚合物流体会逐渐冷却凝固，形成连续的纤维。
接着是拉伸环节。
通过加热区对纺丝出来的长丝进行恒定速度的拉伸，使其拉伸比达到设定值。
拉伸过程中，长丝的强度和断裂伸长率会得到提高，纤维的细度也会进一步减小。
拉伸过程还包括热定型，即通过加热使纤维定型，使纤维具有一定的形状和强度。
最后是卷绕环节。
将拉伸好的长丝通过卷绕机卷绕成卷筒状，以便后续的收纺或加工。
卷绕时需注意保证长丝的整齐和紧密，防止长丝松散、交叉等问题。
整个生产过程中还需注意以下几点：1. 原料的质量要保证。
PTA和EG的质量直接影响到聚合物的品质，需要确保其纯度和无杂质。
2. 温度和压力的控制。
聚合过程需要在高温高压下进行，需要确保温度和压力的稳定性，避免产生过高的温度或压力，导致聚合反应异常。
3. 纺丝的稳定性。
纺丝过程需要保证纤维的均匀性和连续性，防止出现纤维断裂、头丝等问题。
4. 拉伸比控制。
拉伸比的大小直接影响到纤维的强度和细度，需要根据产品要求和工艺特点进行合理选取。
5. 卷绕的质量。
卷绕时需要控制好长丝的张力、收卷速度和卷度，以确保长丝卷曲整齐、紧密，方便后续的收纺或加工。
涤纶长丝的生产工艺是一个复杂的过程，需要确保各个环节的稳定性和准确性，以保证产品的质量和性能。
涤纶长丝生产工艺简介1. 预结晶切片干燥过程中需要加热到140℃以上，而普通切片的软化点很低，在80℃以下即软化发粘，容易粘结成块堵塞干燥装置或输料管（俗称结块），为了提高切片的软化点，必须提高切片的结晶度，使其软化点达到200℃左右，这样干燥工序才能顺利进行。
预结晶采用120～170℃左右的热空气对切片加热，为了防止切片粘结成块（俗称结块），一般采取以下三种方式：1．利用沸腾床等装置，将热空气从下往上吹向切片，使得切片呈现沸腾状，切片粒子之间的位置一直处于快速波动之中，有效防止了切片之间的粘结。
一般将这种方式称为BM式。
2．利用搅拌装置，对处于预结晶过程中的切片不断搅拌，使得切片粒子之间无法粘结或者粘结后随即被打散。
一般将这种方式称为KF式。
利用震动装置，使得处于预结晶过程中的切片高频震动，粒子之间的位置快速变化，从而无法相互粘结。
一般与BM式结合使用。
熔体直纺没有预结晶流程。
2．干燥涤纶生产过程中，PET切片需要在290℃左右的高温下熔融，在此高温下，如果切片的含水率达到一定程度（比如100ppm以上），熔体会发生水解现象使得熔体质量下降，从而使纺丝工序难以顺利进行甚至导致成品丝品质下降。
将经过脱湿处理的干燥空气（露点降到－20℃以下）加热到160℃左右，从干燥塔底部输送到干燥塔中与切片逆向接触使切片迅速脱水，干空气将水分从干燥塔顶部带出。
切片一般在干燥塔中停留4～8小时，当工艺条件（干燥温度、干空气露点、干空气流量、切片在干燥塔中的停留时间）合适时，切片的含水率可以降低到50ppm以下，满足纺丝要求。
不同的生产工艺和品种对切片的含水率要求有明显差异：UDY-DT : 目标含水率≤100ppmPOY-DTY: 目标含水率≤50ppmFDY : 目标含水率≤30ppm常规品种含水率可以偏高一点，但是异型丝和细旦、超细旦丝对含水率要求很高，一般要求含水率≤20ppm。
切片含水率偏高时，熔融后熔体降解程度大，纺丝工段容易出现毛丝、断头、飘丝等异常现象，丝的强度会降低，断裂伸长率升高。
