用Verilog语言实现奇数倍分频电路 3分频 5分频 7分频

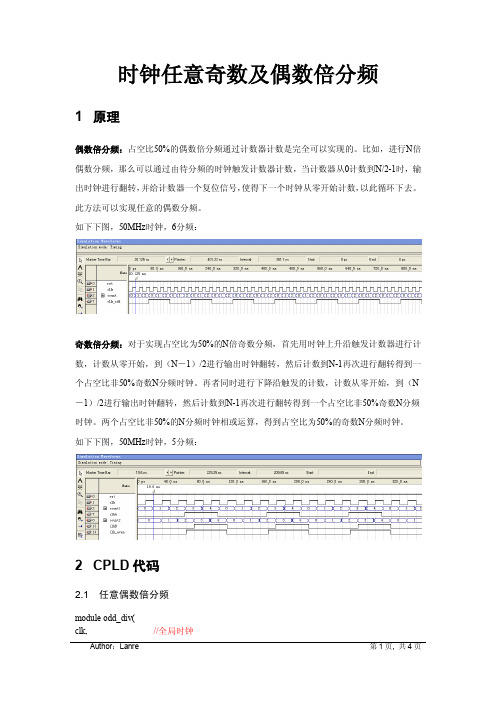

时钟任意奇数及偶数倍分频1 原理偶数倍分频：占空比50%的偶数倍分频通过计数器计数是完全可以实现的。

比如，进行N倍偶数分频，那么可以通过由待分频的时钟触发计数器计数，当计数器从0计数到N/2-1时，输出时钟进行翻转，并给计数器一个复位信号，使得下一个时钟从零开始计数，以此循环下去。

此方法可以实现任意的偶数分频。

如下下图，50MHz时钟，6分频：奇数倍分频：对于实现占空比为50%的N倍奇数分频，首先用时钟上升沿触发计数器进行计数，计数从零开始，到（N－1）/2进行输出时钟翻转，然后计数到N-1再次进行翻转得到一个占空比非50%奇数N分频时钟。

再者同时进行下降沿触发的计数，计数从零开始，到（N －1）/2进行输出时钟翻转，然后计数到N-1再次进行翻转得到一个占空比非50%奇数N分频时钟。

两个占空比非50%的N分频时钟相或运算，得到占空比为50%的奇数N分频时钟。

如下下图，50MHz时钟，5分频：2 CPLD代码2.1 任意偶数倍分频module odd_div(clk, //全局时钟rst, //全局异步复位clk_odd, //分频后的时钟输出/*for Test*/count //分频计数器);input clk,rst;output clk_odd;/*for Test*/output[3:0] count;reg clk_odd;reg[3:0] count; //分频计数器，示分频倍数需要的计数器决定计数器位数parameter N = 6; //分频倍数，N为偶数always @ (posedge clk or negedge rst)beginif(rst == 1'b0)begincount <= 1'b0;clk_odd <= 1'b0; //分频时钟先输出低电平endelsebeginif ( count < N/2-1) //计数未到N/2-1时，计数加1begincount <= count + 1'b1;endelse //计数到N/2-1时，计数清0，输出时钟反转。

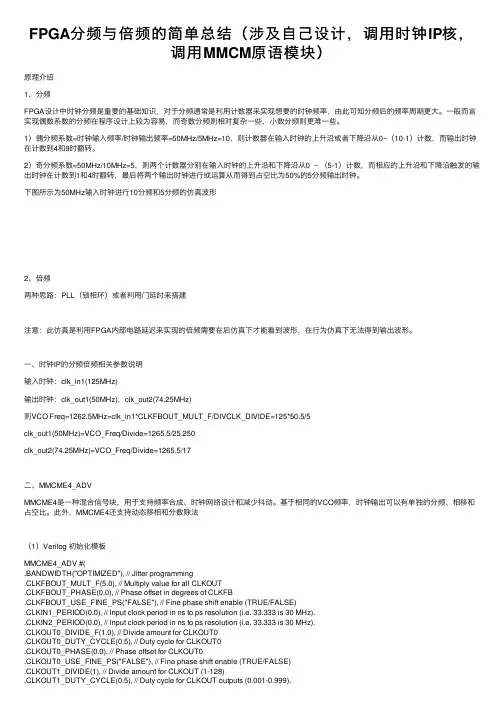

FPGA分频与倍频的简单总结（涉及⾃⼰设计，调⽤时钟IP核，调⽤MMCM原语模块）原理介绍1、分频FPGA设计中时钟分频是重要的基础知识，对于分频通常是利⽤计数器来实现想要的时钟频率，由此可知分频后的频率周期更⼤。

⼀般⽽⾔实现偶数系数的分频在程序设计上较为容易，⽽奇数分频则相对复杂⼀些，⼩数分频则更难⼀些。

1）偶分频系数=时钟输⼊频率/时钟输出频率=50MHz/5MHz=10，则计数器在输⼊时钟的上升沿或者下降沿从0~（10-1）计数，⽽输出时钟在计数到4和9时翻转。

2）奇分频系数=50MHz/10MHz=5，则两个计数器分别在输⼊时钟的上升沿和下降沿从0~ （5-1）计数，⽽相应的上升沿和下降沿触发的输出时钟在计数到1和4时翻转，最后将两个输出时钟进⾏或运算从⽽得到占空⽐为50%的5分频输出时钟。

下图所⽰为50MHz输⼊时钟进⾏10分频和5分频的仿真波形2、倍频两种思路：PLL（锁相环）或者利⽤门延时来搭建注意：此仿真是利⽤FPGA内部电路延迟来实现的倍频需要在后仿真下才能看到波形，在⾏为仿真下⽆法得到输出波形。

⼀、时钟IP的分频倍频相关参数说明输⼊时钟：clk_in1(125MHz)输出时钟：clk_out1(50MHz)，clk_out2(74.25MHz)则VCO Freq=1262.5MHz=clk_in1*CLKFBOUT_MULT_F/DIVCLK_DIVIDE=125*50.5/5clk_out1(50MHz)=VCO_Freq/Divide=1265.5/25.250clk_out2(74.25MHz)=VCO_Freq/Divide=1265.5/17⼆、MMCME4_ADVMMCME4是⼀种混合信号块，⽤于⽀持频率合成、时钟⽹络设计和减少抖动。

基于相同的VCO频率，时钟输出可以有单独的分频、相移和占空⽐。

此外，MMCME4还⽀持动态移相和分数除法（1）Verilog 初始化模板MMCME4_ADV #(.BANDWIDTH("OPTIMIZED"), // Jitter programming.CLKFBOUT_MULT_F(5.0), // Multiply value for all CLKOUT.CLKFBOUT_PHASE(0.0), // Phase offset in degrees of CLKFB.CLKFBOUT_USE_FINE_PS("FALSE"), // Fine phase shift enable (TRUE/FALSE).CLKIN1_PERIOD(0.0), // Input clock period in ns to ps resolution (i.e. 33.333 is 30 MHz)..CLKIN2_PERIOD(0.0), // Input clock period in ns to ps resolution (i.e. 33.333 is 30 MHz)..CLKOUT0_DIVIDE_F(1.0), // Divide amount for CLKOUT0.CLKOUT0_DUTY_CYCLE(0.5), // Duty cycle for CLKOUT0.CLKOUT0_PHASE(0.0), // Phase offset for CLKOUT0.CLKOUT0_USE_FINE_PS("FALSE"), // Fine phase shift enable (TRUE/FALSE).CLKOUT1_DIVIDE(1), // Divide amount for CLKOUT (1-128).CLKOUT1_DUTY_CYCLE(0.5), // Duty cycle for CLKOUT outputs (0.001-0.999)..CLKOUT1_PHASE(0.0), // Phase offset for CLKOUT outputs (-360.000-360.000)..CLKOUT1_USE_FINE_PS("FALSE"), // Fine phase shift enable (TRUE/FALSE).CLKOUT2_DIVIDE(1), // Divide amount for CLKOUT (1-128).CLKOUT2_DUTY_CYCLE(0.5), // Duty cycle for CLKOUT outputs (0.001-0.999)..CLKOUT2_PHASE(0.0), // Phase offset for CLKOUT outputs (-360.000-360.000)..CLKOUT2_USE_FINE_PS("FALSE"), // Fine phase shift enable (TRUE/FALSE).CLKOUT3_DIVIDE(1), // Divide amount for CLKOUT (1-128).CLKOUT3_DUTY_CYCLE(0.5), // Duty cycle for CLKOUT outputs (0.001-0.999)..CLKOUT3_PHASE(0.0), // Phase offset for CLKOUT outputs (-360.000-360.000)..CLKOUT3_USE_FINE_PS("FALSE"), // Fine phase shift enable (TRUE/FALSE).CLKOUT4_CASCADE("FALSE"), // Divide amount for CLKOUT (1-128).CLKOUT4_DIVIDE(1), // Divide amount for CLKOUT (1-128).CLKOUT4_DUTY_CYCLE(0.5), // Duty cycle for CLKOUT outputs (0.001-0.999)..CLKOUT4_PHASE(0.0), // Phase offset for CLKOUT outputs (-360.000-360.000)..CLKOUT4_USE_FINE_PS("FALSE"), // Fine phase shift enable (TRUE/FALSE).CLKOUT5_DIVIDE(1), // Divide amount for CLKOUT (1-128).CLKOUT5_DUTY_CYCLE(0.5), // Duty cycle for CLKOUT outputs (0.001-0.999)..CLKOUT5_PHASE(0.0), // Phase offset for CLKOUT outputs (-360.000-360.000)..CLKOUT5_USE_FINE_PS("FALSE"), // Fine phase shift enable (TRUE/FALSE).CLKOUT6_DIVIDE(1), // Divide amount for CLKOUT (1-128).CLKOUT6_DUTY_CYCLE(0.5), // Duty cycle for CLKOUT outputs (0.001-0.999)..CLKOUT6_PHASE(0.0), // Phase offset for CLKOUT outputs (-360.000-360.000)..CLKOUT6_USE_FINE_PS("FALSE"), // Fine phase shift enable (TRUE/FALSE).COMPENSATION("AUTO"), // Clock input compensation.DIVCLK_DIVIDE(1), // Master division value.IS_CLKFBIN_INVERTED(1'b0), // Optional inversion for CLKFBIN.IS_CLKIN1_INVERTED(1'b0), // Optional inversion for CLKIN1.IS_CLKIN2_INVERTED(1'b0), // Optional inversion for CLKIN2.IS_CLKINSEL_INVERTED(1'b0), // Optional inversion for CLKINSEL.IS_PSEN_INVERTED(1'b0), // Optional inversion for PSEN.IS_PSINCDEC_INVERTED(1'b0), // Optional inversion for PSINCDEC.IS_PWRDWN_INVERTED(1'b0), // Optional inversion for PWRDWN.IS_RST_INVERTED(1'b0), // Optional inversion for RST.REF_JITTER1(0.0), // Reference input jitter in UI (0.000-0.999)..REF_JITTER2(0.0), // Reference input jitter in UI (0.000-0.999)..SS_EN("FALSE"), // Enables spread spectrum.SS_MODE("CENTER_HIGH"), // Spread spectrum frequency deviation and the spread type .SS_MOD_PERIOD(10000), // Spread spectrum modulation period (ns).STARTUP_WAIT("FALSE") // Delays DONE until MMCM is locked)MMCME4_ADV_inst (.CDDCDONE(CDDCDONE), // 1-bit output: Clock dynamic divide done.CLKFBOUT(CLKFBOUT), // 1-bit output: Feedback clock.CLKFBOUTB(CLKFBOUTB), // 1-bit output: Inverted CLKFBOUT.CLKFBSTOPPED(CLKFBSTOPPED), // 1-bit output: Feedback clock stopped.CLKINSTOPPED(CLKINSTOPPED), // 1-bit output: Input clock stopped.CLKOUT0(CLKOUT0), // 1-bit output: CLKOUT0.CLKOUT0B(CLKOUT0B), // 1-bit output: Inverted CLKOUT0.CLKOUT1(CLKOUT1), // 1-bit output: CLKOUT1.CLKOUT1B(CLKOUT1B), // 1-bit output: Inverted CLKOUT1.CLKOUT2(CLKOUT2), // 1-bit output: CLKOUT2.CLKOUT2B(CLKOUT2B), // 1-bit output: Inverted CLKOUT2.CLKOUT3(CLKOUT3), // 1-bit output: CLKOUT3.CLKOUT3B(CLKOUT3B), // 1-bit output: Inverted CLKOUT3.CLKOUT4(CLKOUT4), // 1-bit output: CLKOUT4.CLKOUT5(CLKOUT5), // 1-bit output: CLKOUT5.CLKOUT6(CLKOUT6), // 1-bit output: CLKOUT6.DO(DO), // 16-bit output: DRP data output.DRDY(DRDY), // 1-bit output: DRP ready.LOCKED(LOCKED), // 1-bit output: LOCK.PSDONE(PSDONE), // 1-bit output: Phase shift done.CDDCREQ(CDDCREQ), // 1-bit input: Request to dynamic divide clock.CLKFBIN(CLKFBIN), // 1-bit input: Feedback clock.CLKIN1(CLKIN1), // 1-bit input: Primary clock.CLKIN2(CLKIN2), // 1-bit input: Secondary clock.CLKINSEL(CLKINSEL), // 1-bit input: Clock select, High=CLKIN1 Low=CLKIN2.DADDR(DADDR), // 7-bit input: DRP address.DCLK(DCLK), // 1-bit input: DRP clock.DEN(DEN), // 1-bit input: DRP enable.DI(DI), // 16-bit input: DRP data input.DWE(DWE), // 1-bit input: DRP write enable.PSCLK(PSCLK), // 1-bit input: Phase shift clock.PSEN(PSEN), // 1-bit input: Phase shift enable.PSINCDEC(PSINCDEC), // 1-bit input: Phase shift increment/decrement.PWRDWN(PWRDWN), // 1-bit input: Power-down.RST(RST) // 1-bit input: Reset);（2）本实验仿真所⽤参数配置说明及部分端⼝调⽤1、参数配置说明本实验通过输⼊时钟CLKIN1(150MHz)，实现输出反馈时钟CLKFBOUT(150MHz)、输出时钟CLKOUT0(74.25MHz)、输出时钟CLKOUT1(74.25MHz)、输出时钟CLKOUT2(59.4MHz)、输出时钟CLKOUT3(49.5MHz)。

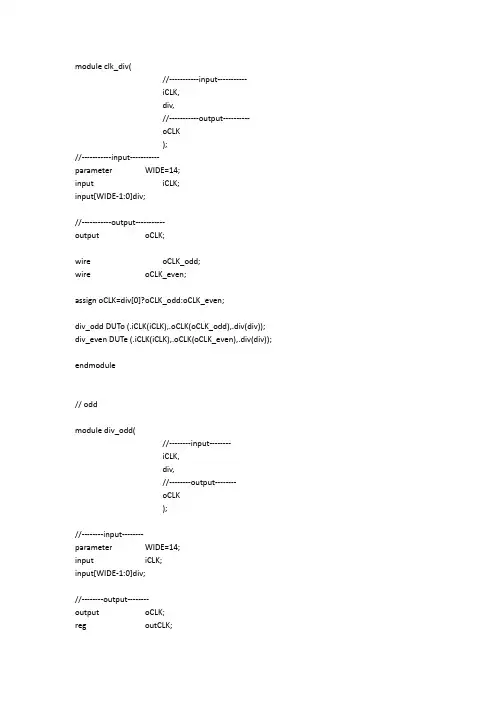

module clk_div(//-----------input-----------iCLK,div,//-----------output----------oCLK);//-----------input-----------parameter WIDE=14;input iCLK;input[WIDE-1:0]div;//-----------output-----------output oCLK;wire oCLK_odd;wire oCLK_even;assign oCLK=div[0]?oCLK_odd:oCLK_even;div_odd DUTo (.iCLK(iCLK),.oCLK(oCLK_odd),.div(div)); div_even DUTe (.iCLK(iCLK),.oCLK(oCLK_even),.div(div));endmodule// oddmodule div_odd(//--------input--------iCLK,div,//--------output--------oCLK);//--------input--------parameter WIDE=14;input iCLK;input[WIDE-1:0]div;//--------output--------output oCLK;reg outCLK;/*=========================== solve 1=========================== reg cout;reg[WIDE-1:0] cnt;initial cnt=0;wire inCLK;reg cc;initial cc=0;always @(posedge cout)cc<=~cc;assign inCLK = iCLK^cc;always @(posedge inCLK)beginif(cnt<(div[WIDE-1:1]))begincnt<=cnt+1;cout<=1'b0;endelsebegincnt<=0;cout<=1'b1;endendalways @(negedge iCLK)outCLK <= cout;assign oCLK=cc;*///======================== //solve 2//======================== reg[WIDE-1:0] cnt_a;initial cnt_a=0;reg[WIDE-1:0] cnt_b;initial cnt_b=0; reg cout_a;reg cout_b;always @(negedge iCLK)beginelse if(cnt_a<=(div[WIDE-1:1]))begincnt_a=cnt_a+1;cout_a=1'b1;endelse if(cnt_a>(div[WIDE-1:1])&&cnt_a<(div[WIDE-1:0]-1))begincout_a=1'b0;cnt_a=cnt_a+1;endelsebegincnt_a=0;endendalways @(posedge iCLK)beginif(cnt_b<=(div[WIDE-1:1]))begincnt_b=cnt_b+1;cout_b=1'b1;endelse if(cnt_b>(div[WIDE-1:1])&&cnt_b<(div[WIDE-1:0]-1))begincout_b=1'b0;cnt_b=cnt_b+1;endelsebegincnt_b=0;endendassign oCLK = cout_a&cout_b;endmodule//evenmodule div_even(//--------input--------iCLK,div,//--------output--------oCLK);//--------input--------parameter WIDE=14;input iCLK;input[WIDE-1:0]div;//--------output--------output oCLK;reg oCLK;initial oCLK = 1'b0;reg[WIDE-1:0] cnt;initial oCLK = 0;always @(posedge iCLK)beginif(cnt<(div[WIDE-1:1]-1))cnt <= cnt + 1;elsebegincnt <= 0;oCLK <= ~oCLK;endendendmodule//============================//testbench//============================/*module clk_div_test;//-----------input-----------parameter WIDE=14;reg iCLK;reg[WIDE-1:0] div;//-----------output-----------wire oCLK;clk_div cc(.iCLK(iCLK),.div(div),.oCLK(oCLK));always #20 iCLK = ~iCLK;initialbeginiCLK = 0;div=14'd7;#1000 $stop;endendmodule*/module clk_div14bits(clk,a,clkout);input clk,a;output clkout;reg clkout;wire oCLK1,oCLK2;clk_div cc1(.div(14'd8),.iCLK(iCLK),.oCLK(oCLK1)); clk_div cc2(.div(14'd9),.iCLK(iCLK),.oCLK(oCLK2));always @(a or posedge clkin)beginif(a==1)clkout=oCLK1;elseclkout=oCLK2;endendmodule//测试代码//testbenchmodule clk_div14bits_test;//-----------input-----------parameter WIDE=14;reg clk;reg[WIDE-1:0] div;//-----------output-----------wire oCLK;clk_div14bits cc3(.clk(clk),.a(a),.clkout(clkout)); always #20 clk = ~clk;initialbeginiCLK = 0;div=14'd7;#1000 $stop;EndModelsim仿真结果1.七分频2.四分频。

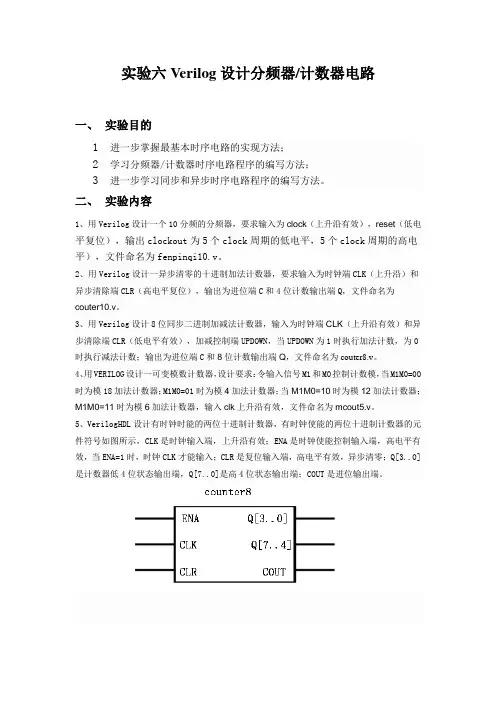

实验六Verilog设计分频器/计数器电路一、实验目的1进一步掌握最基本时序电路的实现方法；2学习分频器/计数器时序电路程序的编写方法；3进一步学习同步和异步时序电路程序的编写方法。

二、实验内容1、用Verilog设计一个10分频的分频器，要求输入为clock（上升沿有效），reset（低电平复位），输出clockout为5个clock周期的低电平，5个clock周期的高电平），文件命名为fenpinqi10.v。

2、用Verilog设计一异步清零的十进制加法计数器，要求输入为时钟端CLK（上升沿）和异步清除端CLR（高电平复位），输出为进位端C和4位计数输出端Q，文件命名为couter10.v。

3、用Verilog设计8位同步二进制加减法计数器，输入为时钟端CLK（上升沿有效）和异步清除端CLR（低电平有效），加减控制端UPDOWN，当UPDOWN为1时执行加法计数，为0时执行减法计数；输出为进位端C和8位计数输出端Q，文件命名为couter8.v。

4、用VERILOG设计一可变模数计数器，设计要求：令输入信号M1和M0控制计数模，当M1M0=00时为模18加法计数器；M1M0=01时为模4加法计数器；当M1M0=10时为模12加法计数器；M1M0=11时为模6加法计数器，输入clk上升沿有效，文件命名为mcout5.v。

5、VerilogHDL设计有时钟时能的两位十进制计数器，有时钟使能的两位十进制计数器的元件符号如图所示，CLK是时钟输入端，上升沿有效；ENA是时钟使能控制输入端，高电平有效，当ENA=1时，时钟CLK才能输入；CLR是复位输入端，高电平有效，异步清零；Q[3..0]是计数器低4位状态输出端，Q[7..0]是高4位状态输出端；COUT是进位输出端。

三、实验步骤：第一个实验：1、打开QuartusII，新建一个工程f_fenpinq10yjq2、新建一个Verilog HDL文件3、输入程序：module fenpinqi10(clk,reset,clkout);input clk,reset;output clkout;reg clkout;reg[2:0] cnt;always @(posedge clk , negedge reset)beginif(!reset)begin clkout<=0;cnt<=0;endelse if(cnt==4)begin cnt<=0;clkout<=~clkout;endelse cnt<=cnt+1;endendmodule4、设置顶层实体名(点settings>general >下拉选fenpinqi10)5、编译6、执行file>Create/Update>Create Symbol Files for Current Flie为VHDI设计文件生成原件符号7、建立波形文件8、导入引脚9、仿真结果如下：总结：仿真结果与实验一的题意相符，所以仿真正确。

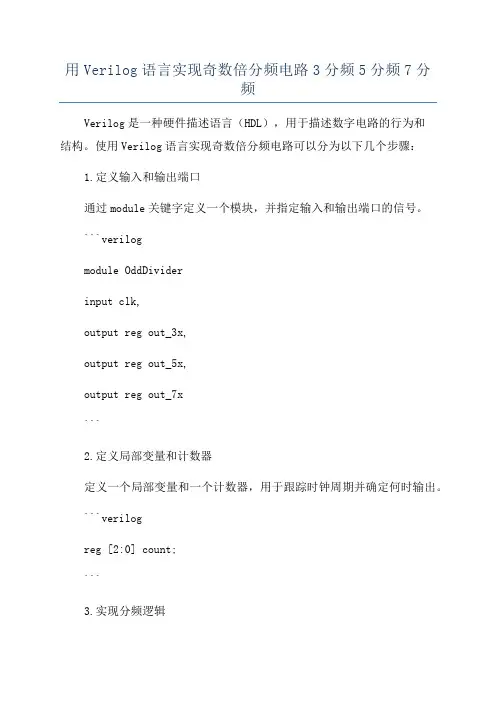

用Verilog语言实现奇数倍分频电路3分频5分频7分频Verilog是一种硬件描述语言（HDL），用于描述数字电路的行为和结构。

使用Verilog语言实现奇数倍分频电路可以分为以下几个步骤：1.定义输入和输出端口通过module关键字定义一个模块，并指定输入和输出端口的信号。

```verilogmodule OddDividerinput clk,output reg out_3x,output reg out_5x,output reg out_7x```2.定义局部变量和计数器定义一个局部变量和一个计数器，用于跟踪时钟周期并确定何时输出。

```verilogreg [2:0] count;```3.实现分频逻辑使用always块，根据计数器的值判断何时输出，并在输出端口上更新信号。

```verilogif (count == 3'b000) beginout_3x <= !out_3x;endif (count == 3'b001) beginout_5x <= !out_5x;endif (count == 3'b010) beginout_7x <= !out_7x;endcount <= count + 1;end```4.结束模块使用endmodule关键字结束模块定义。

```verilogendmodule完整的Verilog代码如下：```verilogmodule OddDividerinput clk,output reg out_3x,output reg out_5x,output reg out_7xreg [2:0] count;if (count == 3'b000) begin out_3x <= !out_3x;endif (count == 3'b001) begin out_5x <= !out_5x;endif (count == 3'b010) begin out_7x <= !out_7x;endcount <= count + 1;endmodule```以上代码实现了一个奇数倍分频电路，其中输入时钟信号为`clk`，输出分别是3倍分频的信号`out_3x`，5倍分频的信号`out_5x`和7倍分频的信号`out_7x`。

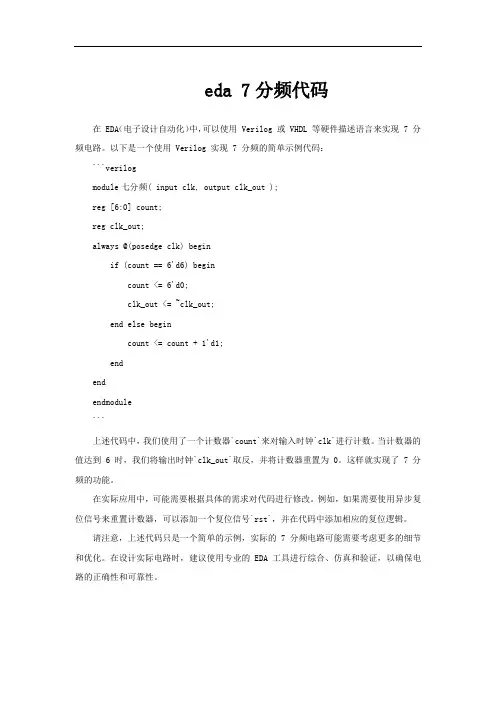

eda 7分频代码
在 EDA（电子设计自动化）中，可以使用 Verilog 或 VHDL 等硬件描述语言来实现 7 分频电路。

以下是一个使用 Verilog 实现 7 分频的简单示例代码：
```verilog
module七分频( input clk, output clk_out );
reg [6:0] count;
reg clk_out;
always @(posedge clk) begin
if (count == 6'd6) begin
count <= 6'd0;
clk_out <= ~clk_out;
end else begin
count <= count + 1'd1;
end
end
endmodule
```
上述代码中，我们使用了一个计数器`count`来对输入时钟`clk`进行计数。

当计数器的值达到 6 时，我们将输出时钟`clk_out`取反，并将计数器重置为 0。

这样就实现了 7 分频的功能。

在实际应用中，可能需要根据具体的需求对代码进行修改。

例如，如果需要使用异步复位信号来重置计数器，可以添加一个复位信号`rst`，并在代码中添加相应的复位逻辑。

请注意，上述代码只是一个简单的示例，实际的 7 分频电路可能需要考虑更多的细节和优化。

在设计实际电路时，建议使用专业的 EDA 工具进行综合、仿真和验证，以确保电路的正确性和可靠性。

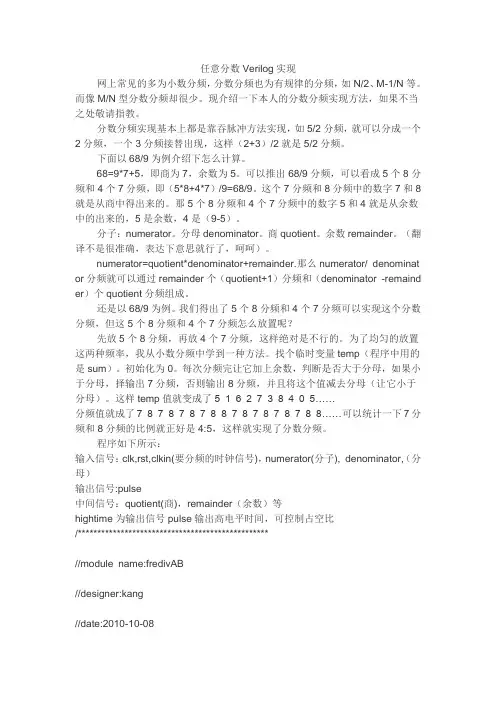

任意分数Verilog实现网上常见的多为小数分频，分数分频也为有规律的分频，如N/2、M-1/N等。

而像M/N型分数分频却很少。

现介绍一下本人的分数分频实现方法，如果不当之处敬请指教。

分数分频实现基本上都是靠吞脉冲方法实现，如5/2分频，就可以分成一个2分频，一个3分频接替出现，这样（2+3）/2就是5/2分频。

下面以68/9为例介绍下怎么计算。

68=9*7+5，即商为7，余数为5。

可以推出68/9分频，可以看成5个8分频和4个7分频，即（5*8+4*7）/9=68/9。

这个7分频和8分频中的数字7和8就是从商中得出来的。

那5个8分频和4个7分频中的数字5和4就是从余数中的出来的，5是余数，4是（9-5）。

分子：numerator。

分母denominator。

商quotient。

余数remainder。

（翻译不是很准确，表达下意思就行了，呵呵）。

numerator=quotient*denominator+remainder.那么numerator/ denominat or分频就可以通过remainder个（quotient+1）分频和（denominator -remaind er）个quotient分频组成。

还是以68/9为例。

我们得出了5个8分频和4个7分频可以实现这个分数分频，但这5个8分频和4个7分频怎么放置呢？先放5个8分频，再放4个7分频，这样绝对是不行的。

为了均匀的放置这两种频率，我从小数分频中学到一种方法。

找个临时变量temp（程序中用的是sum）。

初始化为0。

每次分频完让它加上余数，判断是否大于分母，如果小于分母，择输出7分频，否则输出8分频，并且将这个值减去分母（让它小于分母）。

这样temp值就变成了5 1 6 2 7 3 8 4 0 5……分频值就成了7 8 7 8 7 8 7 8 8 7 8 7 8 7 8 7 8 8……可以统计一下7分频和8分频的比例就正好是4:5，这样就实现了分数分频。

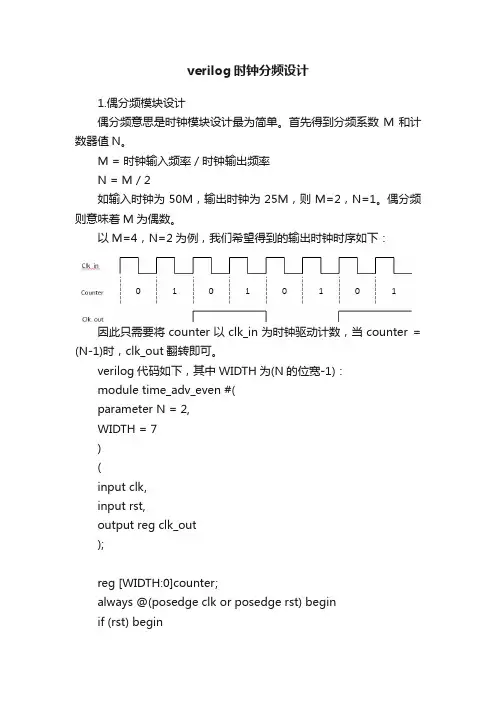

verilog时钟分频设计1.偶分频模块设计偶分频意思是时钟模块设计最为简单。

首先得到分频系数M和计数器值N。

M = 时钟输入频率 / 时钟输出频率N = M / 2如输入时钟为50M，输出时钟为25M，则M=2，N=1。

偶分频则意味着M为偶数。

以M=4，N=2为例，我们希望得到的输出时钟时序如下：因此只需要将counter以clk_in为时钟驱动计数，当counter = (N-1)时，clk_out翻转即可。

verilog代码如下，其中WIDTH为(N的位宽-1)：module time_adv_even #(parameter N = 2,WIDTH = 7)(input clk,input rst,output reg clk_out);reg [WIDTH:0]counter;always @(posedge clk or posedge rst) beginif (rst) begin// resetcounter <= 0;endelse if (counter == N-1) begincounter <= 0;endelse begincounter <= counter + 1;endendalways @(posedge clk or posedge rst) beginif (rst) begin// resetclk_out <= 0;endelse if (counter == N-1) beginclk_out <= !clk_out;endendendmoduletestbench测试8分频即N=4，ISE仿真结果如下：2.奇分频模块设计奇分频需要通过两个时钟共同得到。

首先得到分频系数M和计数器值N。

M = 时钟输入频率 / 时钟输出频率N = (M-1) / 2如输入时钟为50M，输出时钟为10M，则M=5，N=2。

奇分频则意味着M为奇数。

基于FPGA的整数倍分频器设计
1、前言
分频器是FPGA设计中使用频率非常高的基本单元之一。

尽管目前在大部分设计中还广泛使用集成锁相环（如Altera的PLL，Xilinx的DLL）来进行时钟的分频、倍频以及相移设计，但是，对于时钟要求不太严格的设计，通过自主设计进行时钟分频的实现方法仍然非常流行。

首先这种方法可以节省锁相环资源，再者这种方式只消耗不多的逻辑单元就可以达到对时钟的操作目的。

2、整数倍分频器的设计
2.1 偶数倍分频
偶数倍分频器的实现非常简单，只需要一个计数器进行计数就能实现。

如需要N分频器（N 为偶数），就可以由待分频的时钟触发计数器进行计数，当计数器从0计数到N/2-1时，将输出时钟进行翻转，并给计数器一个复位信号，以使下一个时钟开始从零计数。

以此循环，就可以实现偶数倍分频。

以10分频为例，相应的verilog代码如下：
regclk_div10;
reg ［2:0］cnt;
always@（posedge clk or posedge rst）begin
if（rst）begin //复位
cnt《=0;
clk_div10《=0;
end
elseif（cnt==4）begin
cnt《=0; //清零
clk_div10《=~clk_div10; //时钟翻转
end
else。

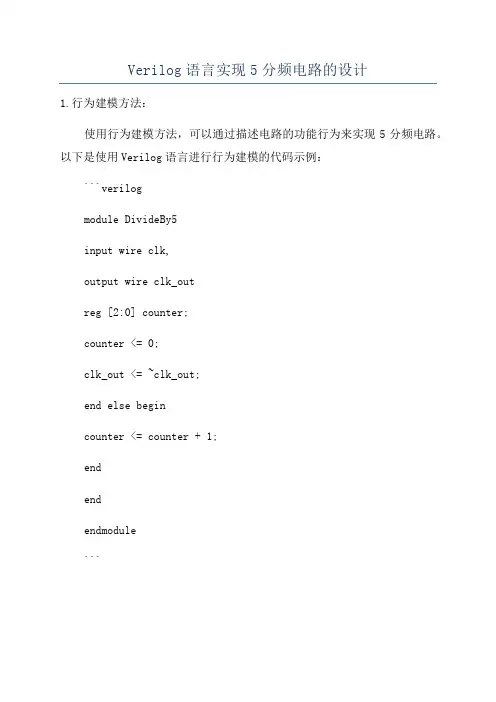

Verilog语言实现5分频电路的设计1.行为建模方法：使用行为建模方法，可以通过描述电路的功能行为来实现5分频电路。

以下是使用Verilog语言进行行为建模的代码示例：```verilogmodule DivideBy5input wire clk,output wire clk_outreg [2:0] counter;counter <= 0;clk_out <= ~clk_out;end else begincounter <= counter + 1;endendendmodule```在该示例中，定义了一个模块`DivideBy5`，包含一个输入端口`clk`和一个输出端口`clk_out`，分别用于输入时钟信号和输出分频后的时钟信号。

`reg [2:0] counter`是一个3位的寄存器，用于计数。

当计数达到5时，即计数器的值为5，会将`counter`复位为0，并将输出时钟信号`clk_out`取反。

否则，计数器的值会自增12.结构建模方法：使用结构建模方法，可以通过组合和顺序电路的连接方式来实现5分频电路。

以下是使用Verilog语言进行结构建模的代码示例：```verilogmodule DivideBy5input wire clk,output wire clk_outwire clk_out_2;wire clk_out_3;wire clk_out_4;DivideBy2 div_by_2 ( .clk(clk), .clk_out(clk_out_2) );DivideBy2 div_by_3 ( .clk(clk_out_2), .clk_out(clk_out_3) );DivideBy2 div_by_4 ( .clk(clk_out_3), .clk_out(clk_out_4) );DivideBy2 div_by_5 ( .clk(clk_out_4), .clk_out(clk_out) );endmodulemodule DivideBy2input wire clk,output wire clk_outreg clk_out;clk_out <= ~clk_out;endendmodule```在该示例中，定义了两个模块`DivideBy5`和`DivideBy2`。
