万用表的使用方法「精心说明,附图解」
1指针式万用表的功效
指针式万用表又称模拟万用表,响应速度较快,内阻较小,但测量精度较低。它是由指针、到度盘、功能旋钮、表头校正钮,零欧姆调整钮、表笔连接端、表笔等构成。如下图所示为指针式万用表的实物外形。
指针式万用表的实物外形
如下图所示为指针式万用表的量程旋钮和连接插孔,当量程旋钮调至“OFF'档为关闭档;当量程旋钮调整至“DCV'区域中的档位时,表示检测直流电压;当量程旋钮调整至“ACV”区域中的档位时,表示检测交流电压;当量程旋钮调整至“蜂鸣分档时,表示检测通断测试;当量程旋钮调整至“hFE”档时,表示检测晶体管放大倍数;当量程旋钮调至“OHIM”档时,表示检测电阻值;当量程旋钮调制“DCA”档时,表示检测直流电流(0~500mA);当程旋钮调制至“IOA”档时,表示检测0.5~10A的直流电流。指针式万用表共有三类连接插孔:公共端'COM表示负极,用于连接黑表笔,“V.Ω.9.mA'表示检测电压、电阻以及毫安电流的连接插孔,连接红表笔;“DC10A”表示检测10A以下的大电流使用的插孔,连接红表笔 指针式万用表的量程旋钮和连接插孔
温馨提示：
若对电路中的电流和电压进行检测时,无法得知待測流的大小时,应将指针式万用表的量程调整为最大档位,这样可避免待测电压或电流过大导致万用表损坏
2.数字式万用的的功效
数字式万用表读数直观方便,内阻较大,测量精度高。它是由液晶显示屏、量程旋钮、表笔接端、电源按键、峰值保持按键、背光灯按键，交/直流切换键构成。如下图所示
数字式 数字式万用表的实物外形
如下图所示数字式万用表的量程旋钮和连接插孔，通断档表示检测二极管以及通断测试。Ω区域种的档位，表示检测电阻值；v-、v~区域种的档位，表示检测电压，10 MHz 档表示检测频率。A-/A~区域种的档位，表示检测电流，°c档，表示检测温度，hFE档，表示检测晶体管的放大倍数， L 档 表示检测电感，F 档表示检测电容。 数字式万用表一共有四个连接插孔：公共端“COM”表示腹肌用于接连黑笔，“20A” 电流端用于20A以下的电流检测，连接红笔，“mA”电流端，用于200mA以下电流检测，连接红表笔， “V Ω Hz”端为电压，电阻，频率检测插孔，连接红表笔
万用表使用
(可以直接使用，可编辑 实用优秀文档，欢迎下载） 数字万用表使用
前言
常见的家用电器都可以等效为一块电路，而电路是由元件和元器件之间的连接方式（路线）组成的。因此，一个家电损坏了一般是元件损坏（烧坏，老化等）或者是路线异常（短路，断路等）。所以检测一个电器是否损坏其实就是检查一些常用元件是否正常工作和辨别电路是否断路短路。
所以这份文档主要说数字万用表的基本结构用法，以及如何用万用表检测电路是否短路断路，和检测一些常用元件。用于维修日常家用电器，当然像电阻这种比较简单这里也不说了。
一、数字万用表
这就是一个数字万用表的样子，上面的数字一般表示量程。由于义修检测一般是不带电且不损坏电路的操作，所以一般只用到电阻档，蜂鸣档；当然也有少数情况会用到直流电压档、直流电流档和电容档。下面说一下常用的两个，其他的档位在检测元件时说明。
电阻档
数字万用表电阻档上的数字均表示量程，一般用于测电阻，有时也用于鉴别电容的好坏。如果量程选择合理，操作也正确，则液晶屏显示的便是表笔两端的等效电阻。这里强调的是，直流电压档
交流电压档 电阻档
交流电流档
直流电压档 电容档 蜂鸣档 三极管放大系数 在测电阻时手不要接触表笔，会有误差（并联）。
蜂鸣档
里面连接有蜂鸣器，当表笔两端短路或者电阻足够小（低于70Ω）时，蜂鸣器就会响。屏幕显示的示数为两端的压降（电势差）。图中蜂鸣档有二极管的符号，说明蜂鸣档除了能检测电路是否短路断路，还能检测二极管、三极管。这也是维修中比较常用的档位。
蜂鸣档检测断路短路时直接接在待测的两个节点，当蜂鸣器响时，说明短路了，否则为短路。
使用这两个档位时，黑表笔插在“COM”中，红表笔插在“VΩ”中。内置电池，红表笔接电池正极（高电平）（这点区别于模拟万用表）。
二、万用表检测常用元件
1、检测电容
电阻档鉴别好坏（电容击穿短路）
放电——先用一个电阻连接电容的两个管脚放电。
万用表的介绍及使用

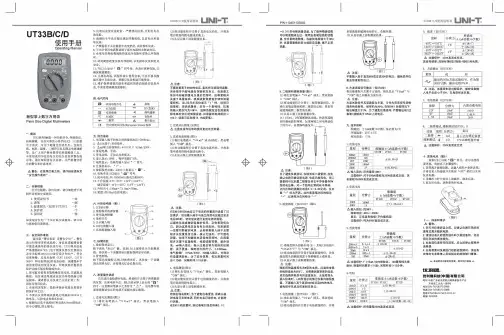

万用表是电气检测作业中最常用的仪器之一。此仪表可用来测量直流和交流电压、直流电流、电阻、温度、二极管正向压降、晶体管hFE参数及电路通断等，图1。
在消防监督检查工作中涉及到这些参数的测量时均可使用数字万用表。
图1万用表
（一）、应用范围
测量直流和交流电压、直流电流、电阻、温度、二极管正向压降、晶体管hFE参数及电路通断等。
应用例子1：
检查水流指示器（有延迟功能、或无延迟功能）有无输出信号。 1 .对于没有延迟功能的水流指示器，将万用表连接水流指示器的输出接线，将水流指示器浆片沿着箭头指示方向推到底，万用表应有接通信号。
2 .对于有延迟功能的水流指示器，将万用表连接水流指示器的输出接线，将水流指示器浆片沿着箭头指示方向推到底，同时启动秒表，延迟时间后万用表应有接通信号。
应用例子2：
检查气体灭火控制器反馈。
拆开该防护区启动钢瓶的启动信号线、并与万用表连接。将万用表调节至直流电压档后，触发该防护区的紧急启动按钮并用秒表开始计时，测量延时启动时间，经30s延时后，查看防护区内声光报警装置、通风设施、以及入口处声光报警装置的动作情况，查看气体灭火控制器与消防控制室显示的反馈信号。
（二）、使用方法（仅供参考，可查阅具体说明书）
将黑表笔插入COM插孔，红表笔插入VQnIA插孔。选择旋钮放置相应的测试位置，然后将两个表笔并接在被测负载或信号源上。
．万用表的结构（500型）
万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。测电压时的内阻越大，其性能就越好。表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。第四条标有dB，指示的是音频电平。
（2）测量线路
测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成
它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关
其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义
（1）∽ 表示交直流
（2） V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V
（3）A－V－Ω 表示可测量电流、电压及电阻
（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz
（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V
钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表 『表示三级防外磁场『表示水平放置）））
