QSC24E(NANO)可编程控制舵机板使用说明.

  • 格式：doc
  • 大小：3.07 MB
  • 文档页数：16

舵机板上位机软件使用说明参考QSC32E使用说明

这里详解ARDUINO-NANO配合舵机板QSC24E-NANO来解码PS2并使用手柄按键的功能，以及ARDUINO对舵机板接口通讯说明。

此功能仅QSC24E-NANO可用

此舵机板套件分别为3块PCB组成，最左边为24路带过载保护的舵机控制板，（专门处理多路舵机控制）。中间为ARDUINO-NANO编程控制板，PRO-MINI为编程控制主板（专门负责处理数据编程）使用，最右边为的串口调试板（可给舵机板调试也可给ARDUINO-NANO下载程序）。

此舵机板，他上面可直接插PS2手柄的接收器，其解码是通过ARDUINO-NANO来完成的。

L1：舵机供电电源指示灯

L2：通讯指示灯，随着主板接收外部信号L2跟着同步闪动

L3：舵机板状态显示灯。此舵机板带有电压检测功能，当VSS主板电压低于6.8V（默认为7.4V锂电池供电），或者舵机（+-）电压低于5.5V（默认为7.4V锂电池接入1.3V降压二极管），此时L3灭掉，并伴随喇叭报警。提示电池电压不足用户需要给电池充电

1.驱动的安装：

插上CP2102串口设备的USB线，

并安装驱动，驱动 为ARDUINO-QSC24E(CP2102)驱动

对应不同的操作系统选择不同的驱动文件安装，

这里注意，如果驱动没有安装时候CP2102串口设备的红色指示灯不会亮，只有正确安装好驱动后，CP2102串口板上的红色指示灯才点亮。

CP2102串口设备使用6P线连接下面的舵机板，连线为BLK---BLK,GRN---GRN.即通过上位机软件Q-robot_Servo_Control调试机器人舵机

CP2102串口设备使用6P线连接上面的ARDUINO编程板，连线为BLK---BLK,GRN---GRN.即通过编程软件软件arduino下载机器人主程序。

2．主板的供电

VSS表示主板供电正极电压，供电电压为6.5V-12V。默认为7.4V

+表示舵机供电正极电压，供电电压为5.5V-8V。默认为7.4-1.3V（即7.4V锂电池接一次降压快）

注意以上如果不是默认电压。主板的低压报警喇叭在电池电压过低的时候不会发生报警。

默认的供电连线如图所示。

3．PS2手柄连线、外接拨动开关的连线。

这里是USB/NANO通讯切换跳线帽，拔掉右边的跳线帽，接入拨动开关的3P杜邦线，用于切换舵机板跟USB通讯或者 舵机板跟ARDUINO-NANO通讯。

用USB通讯就是舵机板使用上位机软件Q-robot_Servo_Control来调试舵机板。

用NANO通讯就是使用ARDUINO-NANO来驱动舵机板。（即ARDUINO-NANO作为舵机板的二次开发的硬件上位机）

外接拨动开关 跟舵机板的实物接线图

中间标注字符的TX 、RX为舵机板的TX、RX，如需其他单片机驱动舵机板可拔掉上面的两个跳线帽自行连接。

4.ARDUINO编译器使用

打开ARDUINO-0018的编译器

双击ARDUINO.EXE文件

打开ARDUINO之后选择TOOLS-BOARD

这里选择ARDUINO DUEMILANOVE OR NANO W/ATMEGA328

选这个这个芯片，芯片选择不对就无法下载程序

然后选择最新出来的COM口，如果确定不了是那个 就重新插拔ARDUINO-NANO的USB线 就能确定那个是最新出来的COM口并选择他。如果选择不对 就不能下载程序

然后选择 打开文件图标

然后选择Q-ROBOT文件夹里面的PSX-ANALOG

导入PSX_ANALOG.pde文件

程序里面的内容 在程序里面已经做了定义跟注解，这里不就再详细

介绍了

然后点击下载按键

这个时候 看到FTDIDE 两个黄灯一直闪烁，就是进入正常的下载，等待黄灯不闪了，就是程序下载完成，并显示如下 DONE

UPLOADING

就说明程序下载完成

然后 拿出PS2无线手柄

打开串口查看，并弹出串口查看窗口，并选择波特率为115200

然后按下手柄的按键，我们这里以上下左右为列

按下 上 就是UP COM口 就会发送 按键代码

PRESSED UP 按下UP

DOWN UP 一直按住UP

RELESSED UP 就是松开UP

其他按键以此类推

DOWN 下 LEFT 左 LEFT 右

按下这些按键并发送相应的代码。

每个按键依然后三种模式 按下 按键 发送一次 松开按键发送一次

还有按住按键一直发送

这个时候 PS2手柄解码程序完成

如何驱动舵机板需要查看QSC舵机板及上位机软件说明书文档的高级控制部分 5：程序范例，比如按下圈圈

if (Psx.digital_buttons == psxO && CIRCLE==0) ///按一次圈圈

{ CIRCLE=1;

Serial.println("Pressed circle");//发送 按下圈圈

Serial.println("#5 P1600 T500");//5号舵机用500MS的时间运行到P1600的位置

delay(500);// 延时500MS，以保证该舵机运行到指定位置

Serial.println("#5 P2500 T500");//5号舵机用500MS的时间运行到P2500的位置

delay(500);// 延时500MS，以保证该舵机运行到指定位置

//////////////////////////////5号舵机来回转动/////

Serial.println("#5P1000 #10P1000 #20P1000 T500")//5号、10号、20号舵机转到P1000位置

delay(500);//延时500MS，以保证该动作运行完成

Serial.println("#5P2000 #10P2000 #20P2000 T500")//5号、10号、20号舵机转到P2000位置

delay(500);//延时500MS，以保证该动作运行完成

/////////////////////////////////5.10.20号舵机来回转动/////

Serial.println("PL0 ");//先停止以前的所有动作组

Serial.println("PL0 SQ2 SM100 ONCE");//然后再以100%速度运行动作组2一次

delay(500);//延时500MS，以保证该动作组运行完成

////////////运行2号动作组一次

}

此后就需要根据自己的需要编写程序了

程序下载的时候无需切换拨动开关，如果需要用ARDUINO-NANO来驱动舵机板工作 就需要切换外接拨动开关。即使用ARDUINO-NANO跟舵机板通讯

合集下载

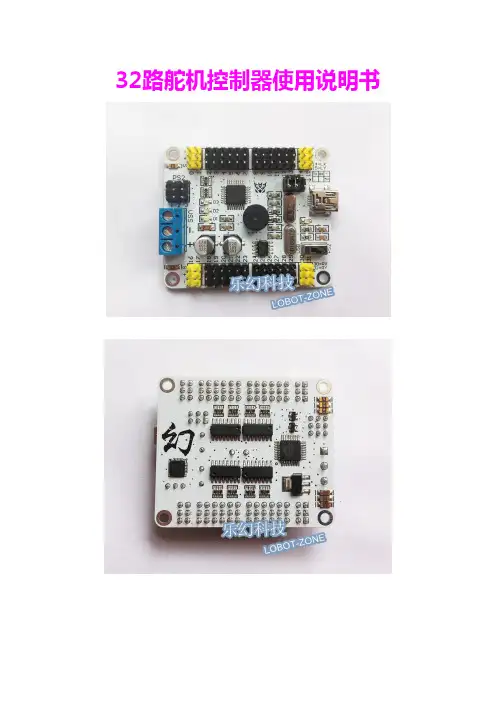

32路舵机控制器说明书
