舵机原理及其使用详解

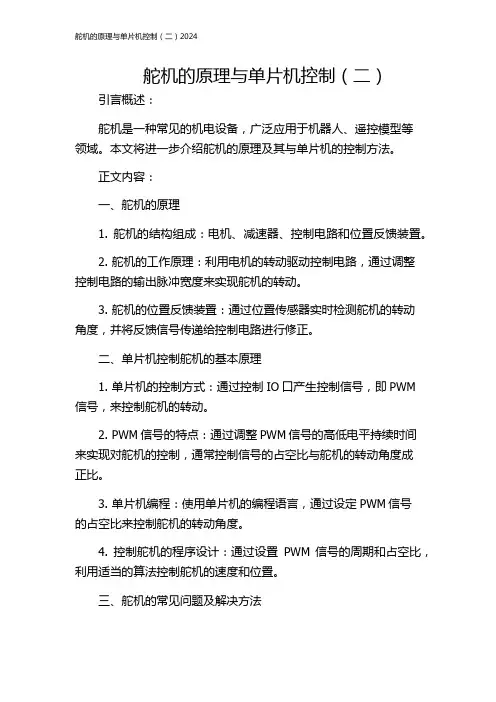

舵机的原理与单片机控制（二）引言概述：舵机是一种常见的机电设备，广泛应用于机器人、遥控模型等领域。

本文将进一步介绍舵机的原理及其与单片机的控制方法。

正文内容：一、舵机的原理1. 舵机的结构组成：电机、减速器、控制电路和位置反馈装置。

2. 舵机的工作原理：利用电机的转动驱动控制电路，通过调整控制电路的输出脉冲宽度来实现舵机的转动。

3. 舵机的位置反馈装置：通过位置传感器实时检测舵机的转动角度，并将反馈信号传递给控制电路进行修正。

二、单片机控制舵机的基本原理1. 单片机的控制方式：通过控制IO口产生控制信号，即PWM 信号，来控制舵机的转动。

2. PWM信号的特点：通过调整PWM信号的高低电平持续时间来实现对舵机的控制，通常控制信号的占空比与舵机的转动角度成正比。

3. 单片机编程：使用单片机的编程语言，通过设定PWM信号的占空比来控制舵机的转动角度。

4. 控制舵机的程序设计：通过设置PWM信号的周期和占空比，利用适当的算法控制舵机的速度和位置。

三、舵机的常见问题及解决方法1. 舵机抖动问题：可通过增加控制信号的稳定性和校准舵机的中值来解决。

2. 舵机发热问题：可通过降低PWM信号的频率和增加散热系统来解决。

3. 舵机运转不稳定问题：可通过调整PWM信号的占空比和校正舵机的位置反馈装置来解决。

四、舵机控制的优化方法1. 控制算法优化：利用PID控制算法来提高舵机的精确度和稳定性。

2. 舵机模型参数的优化：通过调整舵机的工作电压和扭矩参数，提高其性能和适应性。

3. 舵机控制系统的设计优化：考虑电源、信号线路、控制器等因素，提高舵机控制的整体效果。

五、舵机控制应用案例1. 机器人舵机控制：通过单片机对舵机进行控制，实现机器人的运动和动作。

2. 遥控模型舵机控制：利用遥控器与接收机之间的通信，控制舵机来实现遥控模型的转动和动作。

总结：本文详细介绍了舵机的工作原理和单片机控制方法，以及舵机常见问题的解决方法和控制优化的途径。

舵机工作原理与控制方法舵机是一种用于控制机械装置的电机，它可以通过控制信号进行位置或角度的精确控制。

在舵机的工作原理和控制方法中，主要涉及到电机、反馈、控制电路和控制信号四个方面。

一、舵机的工作原理舵机的核心部件是一种称为可变电容的设备，它可以根据控制信号的波形来改变电容的值。

舵机可分为模拟式和数字式两种类型。

以下是模拟式舵机的工作原理：1.内部结构：模拟式舵机由电机、测速电路、可变电容和驱动电路组成。

2.基准电压：舵机工作时，系统会提供一个用于参考的基准电压。

3.控制信号：通过控制信号的波形的上升沿和下降沿来确定舵机的角度。

4.反馈：舵机内部的测速电路用于检测当前位置，从而实现位置的精确控制。

5.驱动电路：根据测速电路的反馈信号来控制电机的转动方向和速度，从而实现角度的调整。

二、舵机的控制方法舵机的控制方法一般采用脉冲宽度调制（PWM）信号来实现位置或角度的控制。

以下是舵机的两种常见控制方法：1.脉宽控制（PWM）：舵机的控制信号是通过控制信号的脉冲宽度来实现的。

通常情况下，舵机的控制信号由一系列周期为20毫秒（ms）的脉冲组成，脉冲的高电平部分的宽度决定了舵机的位置或角度。

典型的舵机控制信号范围是1ms到2ms，其中1ms对应一个极限位置，2ms对应另一个极限位置，1.5ms对应中立位置。

2.串行总线（如I2C或串行通信）：一些舵机还支持通过串行总线进行控制，这些舵机通常具有内置的电路来解码接收到的串行信号，并驱动电机转动到相应的位置。

这种控制方法可以实现多个舵机的同时控制，并且可以在不同的控制器之间进行通信。

三、舵机的控制电路与控制信号1.控制电路：舵机的控制电路通常由微控制器（如Arduino）、驱动电路和电源组成。

微控制器用于生成控制信号，驱动电路用于放大和处理控制信号，电源则为舵机提供所需的电能。

2.控制信号的生成：控制信号可以通过软件或硬件生成。

用于舵机的软件库通常提供一个函数来方便地生成适当的控制信号。

引言概述：舵机是一种常用于机械控制系统中的装置，主要用于控制运动装置的旋转或线性运动。

它在航空、机械工程、汽车、无人机等领域中都有广泛的应用。

本文将详细介绍舵机的工作原理，包括其结构、原理、控制信号等方面的内容。

正文：一、舵机的基本结构舵机通常由电机、减速器、位置传感器和电子控制电路等组成。

1. 电机：舵机一般采用直流电机，包括转子和定子。

电机通过转动来控制舵机的位置。

2. 减速器：舵机中的减速器用于减小电机的转速，并通过齿轮和齿条等机械传动装置将转动转化为线性或旋转运动。

3. 位置传感器：舵机常用的位置传感器有光电传感器和磁性传感器等，用于测量舵机的位置并反馈给电子控制电路。

4. 电子控制电路：舵机的电子控制电路负责接收控制信号，并根据控制信号控制电机和减速器的运转。

二、舵机的工作原理1. 控制信号输入：舵机的工作由控制信号决定，控制信号一般为脉冲宽度调制（PWM）信号。

信号的脉宽决定了舵机的位置。

2. 位置控制：控制信号被电子控制电路接收后，经过一定的处理，电子控制电路会根据控制信号的脉宽决定舵机的位置。

3. 反馈控制：舵机的位置传感器会不断测量舵机的位置，并将测量结果反馈给电子控制电路。

电子控制电路通过与目标位置的比较，调整电机和减速器的运转，以实现舵机的稳定控制。

4. 输出控制：根据电子控制电路的控制信号，舵机的电机和减速器会运转，从而实现位置的控制。

三、舵机的控制信号1. 脉宽范围：舵机的控制信号通常具有一个特定的脉宽范围，一般为1ms到2ms之间。

脉宽的最小值和最大值对应舵机的最左和最右位置。

2. 中立位置：控制信号的脉宽为舵机的中立位置。

舵机通过将控制信号设置为中立位置，可以保持在中间位置不动。

3. 工作速度：舵机的工作速度受控制信号的脉宽变化速度影响，脉宽变化越快，舵机的响应速度越快。

4. 工作精度：舵机的工作精度由控制信号和位置传感器的精度共同决定，控制信号的精度越高，舵机的工作精度越高。

舵机原理及控制舵机原理及控制第一章：引言舵机是一种用来控制机械设备运动的装置，广泛应用于航空、汽车、机器人等各个领域。

本章将介绍舵机的基本概念和其在实际应用中的重要性。

第二章：舵机工作原理2.1 舵机概述舵机是一种能够转动到特定角度的电机，其内部结构包括电机、减速机构和反馈控制系统。

舵机通过接收控制信号来控制转动角度，然后通过反馈控制系统使得舵机转动到目标位置。

2.2 舵机工作原理舵机的电机通过控制信号接收到电源，电机产生转动力矩，并通过减速机构将高速低扭的电机输出转化为低速高扭的输出。

同时，反馈控制系统监测舵机位置，并与目标位置进行比较，若有差异，则调整电机输出力矩，直到舵机转动到目标位置。

第三章：舵机控制方法3.1 PWM控制PWM（脉冲宽度调制）是一种常用的舵机控制方法。

通过调整脉冲信号的占空比，控制舵机转动的角度。

一般而言，脉冲信号周期为20ms，脉宽在0.5ms至2.5ms之间，其中1.5ms表示中立位置。

通过改变脉宽，可以将舵机转动到不同的角度。

3.2 PID控制PID（比例-积分-微分）是一种反馈控制方法，可用于舵机控制中的位置闭环控制。

PID控制通过比较目标位置与实际位置之间的差异，计算出控制器的输出值。

比例项决定控制器的输出与误差之间的线性关系，积分项和微分项则用于消除稳态误差和防止控制器过冲。

第四章：舵机在实际应用中的案例分析4.1 航空领域舵机广泛应用于飞机和其他飞行器的操纵系统中。

通过控制舵面的运动，可以实现飞行器的方向调整和姿态稳定。

4.2 汽车领域在汽车行业中，舵机被应用于转向系统中。

通过控制舵机转动到不同角度，实现车辆的方向转向。

4.3 机器人领域舵机是机器人运动的重要部件。

通过控制舵机的转动，可以使机器人的各个关节运动，实现复杂的动作。

在以上几个实际应用的案例中，舵机的原理和控制方法起到了至关重要的作用，使得舵机在现代技术中具有广泛的应用前景。

综上所述，舵机是一种用来控制机械设备运动的装置，其工作原理包括电机、减速机构和反馈控制系统。

舵机的工作原理介绍舵机是一种常见的电动机械驱动装置，广泛应用于遥控模型、机器人、无人机等领域。

舵机的工作原理是通过电路控制电机的转动，并通过一系列机械装置将旋转的运动转化为线性的运动，产生所需的输出力矩。

工作原理舵机的核心是一个直流电机，通常为有刷直流电机。

舵机内部由电机、减速装置和位置反馈装置组成。

其工作原理可以简单分为以下几个步骤：1. 控制信号输入控制信号是通过舵机的控制线输入的，控制线通常使用PWM信号控制。

PWM信号的频率通常为50Hz，控制脉宽的占空比决定了舵机的角度位置。

2. 位置反馈舵机内置一个位置反馈装置，用于检测舵机当前的角度位置。

位置反馈装置通常是一个旋转可变电阻或光电编码器。

3. 控制电路接收到控制信号后，控制电路会根据信号的脉宽来决定控制电机的方向和速度。

控制电路一般由芯片和一些电子元件组成，可以实现对电机的精确控制。

4. 电机驱动控制电路将控制信号转化为适合电机驱动的信号，通过驱动电路将电流传递给电机。

电机驱动通常采用H桥电路，可以实现电机的正反转。

5. 转动和输出力矩电机根据接收到的驱动信号进行转动，通过减速装置将电机的高速旋转转化为舵机输出杆的线性运动。

舵机输出杆的运动产生了力矩，可以控制外部装置的运动。

舵机的应用舵机因其精准的控制能力和可靠的性能，在许多领域得到了广泛应用。

1. 遥控模型舵机常用于遥控模型的控制，例如飞机的方向舵、升降舵，汽车的转向舵等。

舵机可以根据遥控信号实现模型的各种运动，提升遥控模型的趣味性和可玩性。

2. 机器人舵机在机器人领域中也有重要应用，可以控制机器人的肢体运动。

通过配合多个舵机的工作，可以实现机器人的各种复杂动作，如行走、抓取等。

3. 无人机在无人机领域，舵机被广泛用于控制无人机的旋翼和舵面。

舵机可以实现无人机的姿态调整，使其保持平衡和稳定飞行。

舵机的选择和使用注意事项选择合适的舵机对于系统的性能至关重要。

在选择舵机时，需要考虑以下几个因素：1. 动力需求舵机的工作电压和电流要符合系统的需求。

舵机工作原理舵机是一种常用于控制机械装置运动的设备，被广泛应用于无人机、机器人、车辆航模等领域。

它通过接收来自控制器的信号，控制舵机的位置和角度，从而实现对机械装置的精确控制。

本文将详细介绍舵机的工作原理和操作方式。

一、舵机的组成舵机由电机、减速器、控制电路和反馈机构组成。

1. 电机：舵机通常采用DC有刷电机作为驱动源。

直流电机的特点是转速高、响应快。

2. 减速器：舵机中的减速器主要用来减小电机输出轴的转速，增加扭矩输出。

常见的舵机减速器有齿轮减速器、行星减速器等。

3. 控制电路：舵机的控制电路是用来控制电机的转动方向和角度的关键部分。

控制电路通常采用H桥驱动电路来控制电机的正反转。

4. 反馈机构：舵机中的反馈机构用来实时检测舵机的位置和角度信息，并将其反馈给控制电路。

通常采用位置传感器（如光电编码器）或角度传感器（如霍尔效应传感器）来实现。

二、舵机的工作原理舵机通过控制电路接收外部信号，并通过电机和减速器转动输出轴来改变机械装置的位置或角度。

舵机工作原理的核心是控制电路中的位置控制回路和PID控制算法。

1. 位置控制回路：位置控制回路是舵机工作的基础。

它的主要任务是接收外部信号，将其转化为控制信号，并控制电机转动到相应的位置。

位置控制回路主要由控制芯片和位置传感器组成。

控制芯片负责解析控制信号，并将其转化为电机驱动信号。

位置传感器则实时监测舵机输出轴的位置，并将其反馈给反馈机构。

控制芯片根据反馈信号和目标位置信号的比较结果，调整电机的转动方向和速度，使得输出轴转动到目标位置。

2. PID控制算法：舵机的PID控制算法用于精确控制舵机输出轴的位置。

PID控制算法通过比较目标位置和实际位置的差异，产生一个误差信号，然后根据误差信号计算出控制信号。

PID控制器包括三个部分：比例（P）控制器、积分（I）控制器和微分（D）控制器。

比例控制器根据误差信号的大小来调整输出信号的大小；积分控制器根据误差信号的累积值来调整输出信号的积累量；微分控制器根据误差信号的变化速率来调整输出信号的变化速率。

舵机的工作原理引言概述：舵机是一种常见的控制装置，广泛应用于机器人、遥控模型、无人机等领域。

它通过接收控制信号来实现精确的角度控制，具有快速响应和高精度的特点。

本文将详细介绍舵机的工作原理，包括信号解析、电机驱动、反馈控制等方面。

一、信号解析1.1 脉冲宽度调制（PWM）舵机接收的控制信号是一种脉冲宽度调制信号（PWM）。

脉冲的周期通常为20毫秒，高电平的脉冲宽度决定了舵机的角度位置。

通常，1.5毫秒的脉冲宽度对应舵机的中立位置，较短的脉冲宽度使舵机转到一侧，较长的脉冲宽度使舵机转到另一侧。

1.2 控制信号解码舵机内部的电路会解析接收到的控制信号。

首先，它会将脉冲信号进行整形和增益放大，然后通过一个比较器将脉冲信号转换为数字信号。

接着，舵机会将数字信号与一个内部的角度表进行比较，以确定舵机应该转到哪个角度位置。

1.3 信号频率舵机还可以通过控制信号的频率来判断是否处于异常工作状态。

通常，合法的控制信号频率为50赫兹，如果接收到的频率超出了合法范围，舵机会进入错误状态或保护状态。

二、电机驱动2.1 直流电机舵机内部通常采用直流电机来实现角度调节。

直流电机由一个电枢和一个永磁体组成，电枢通过电流控制来产生转矩。

舵机内部的驱动电路可以根据控制信号的大小和方向，控制电流的流向和大小，从而驱动电机转动到指定的角度位置。

2.2 驱动电路舵机的驱动电路通常由一个H桥电路组成。

H桥电路可以实现电流的正反向控制，从而控制电机的转向。

通过改变电流的方向和大小，舵机可以根据控制信号精确地调整到指定的角度位置。

2.3 电机驱动的注意事项在实际应用中，为了保护电机和延长舵机的寿命，需要注意控制信号的合理范围和频率。

过大的电流或频繁的启停会导致电机过热或损坏，因此需要根据舵机的规格和工作要求来选择合适的控制信号。

三、反馈控制3.1 位置反馈为了提高舵机的精度和稳定性，一些高级舵机还配备了位置反馈装置。

位置反馈装置可以实时监测舵机的角度位置，并将实际位置与控制信号要求的位置进行比较。

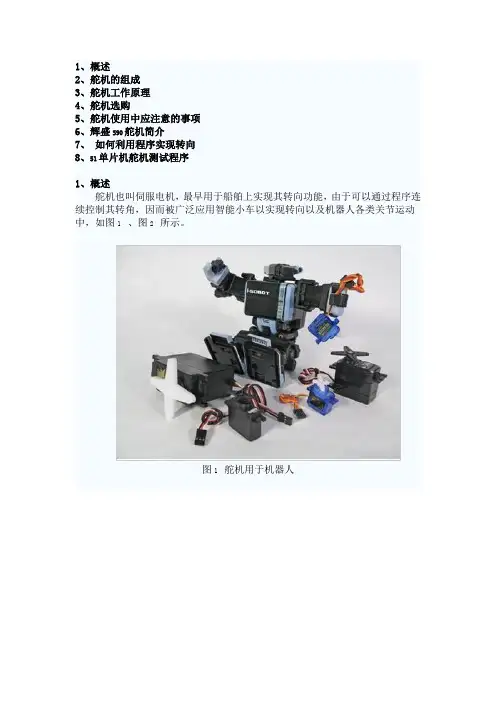

1、概述2、舵机的组成3、舵机工作原理4、舵机选购5、舵机使用中应注意的事项6、辉盛S90舵机简介7、如何利用程序实现转向8、51单片机舵机测试程序1、概述舵机也叫伺服电机，最早用于船舶上实现其转向功能，由于可以通过程序连续控制其转角，因而被广泛应用智能小车以实现转向以及机器人各类关节运动中，如图1 、图2 所示。

图1 舵机用于机器人图2 舵机用于智能小车中舵机是小车转向的控制机构，具有体积小、力矩大、外部机械设计简单、稳图3 舵机外形图2、舵机的组成图4 舵机的组成示意图图5 舵机组成图6 舵机的输出线3、舵机工作原理控制电路板接受来自信号线的控制信号，控制电机转动，电机带动一系列齿轮组，减速后传动至输出舵盘。

舵机的输出轴和位置反馈电位计是相连的，舵盘转动的同时，带动位置反馈电位计，电位计将输出一个电压信号到控制电路板，进行反馈，然后控制电路板根据所在位置决定电机转动的方向和速度，从而达到目标停止。

其工作流程为：控制信号→控制电路板→电机转动→齿轮组减速→舵盘转动→位置反馈电位计→控制电路板反馈。

流，才可发挥舵机应有的性能。

舵机的控制信号周期为20MS的脉宽调制（PWM）信号，其中脉冲宽度从0.5-2.5MS,相对应的舵盘位置为0－180度，呈线性变化。

也就是说，给他提供一定的脉宽，它的输出轴就会保持一定对应角度上，无论外界转矩怎么改变，直到给它提供一个另外宽度的脉冲信号，它才会改变输出角度到新的对应位置上如图7所求。

舵机内部有一个基准电路，产生周期为20MS，宽度1.5MS的基准信号，有一个比出较器，将外加信号与基准信号相比较，判断出方向和大小，从而生产电机的转动信号。

由此可见，舵机是一种位置伺服驱动器，转动范围不能超过180度，适用于那些需要不断变化并可以保持的驱动器中，比如说机器人的关节、飞机的舵面等。

图7 舵机输出转角与输入脉冲的关系4、舵机选购市场上的舵机有塑料齿、金属齿、小尺寸、标准尺寸、大尺寸，另外还有薄的标准尺寸舵机，及低重心的型号。

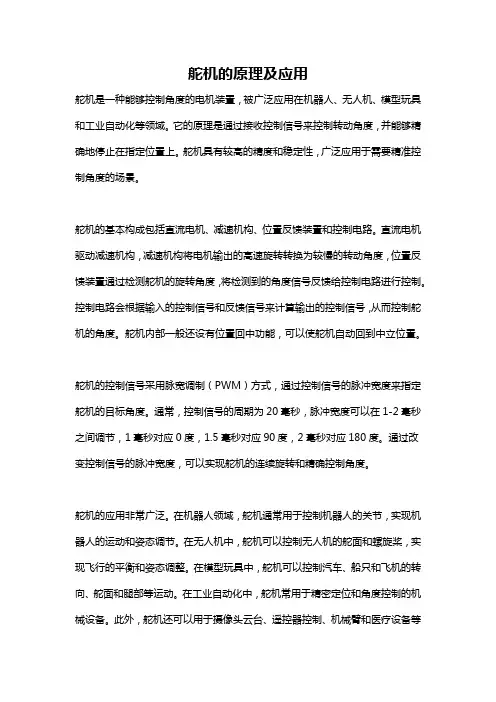

舵机的原理及应用舵机是一种能够控制角度的电机装置，被广泛应用在机器人、无人机、模型玩具和工业自动化等领域。

它的原理是通过接收控制信号来控制转动角度，并能够精确地停止在指定位置上。

舵机具有较高的精度和稳定性，广泛应用于需要精准控制角度的场景。

舵机的基本构成包括直流电机、减速机构、位置反馈装置和控制电路。

直流电机驱动减速机构，减速机构将电机输出的高速旋转转换为较慢的转动角度，位置反馈装置通过检测舵机的旋转角度，将检测到的角度信号反馈给控制电路进行控制。

控制电路会根据输入的控制信号和反馈信号来计算输出的控制信号，从而控制舵机的角度。

舵机内部一般还设有位置回中功能，可以使舵机自动回到中立位置。

舵机的控制信号采用脉宽调制（PWM）方式，通过控制信号的脉冲宽度来指定舵机的目标角度。

通常，控制信号的周期为20毫秒，脉冲宽度可以在1-2毫秒之间调节，1毫秒对应0度，1.5毫秒对应90度，2毫秒对应180度。

通过改变控制信号的脉冲宽度，可以实现舵机的连续旋转和精确控制角度。

舵机的应用非常广泛。

在机器人领域，舵机通常用于控制机器人的关节，实现机器人的运动和姿态调节。

在无人机中，舵机可以控制无人机的舵面和螺旋桨，实现飞行的平衡和姿态调整。

在模型玩具中，舵机可以控制汽车、船只和飞机的转向、舵面和腿部等运动。

在工业自动化中，舵机常用于精密定位和角度控制的机械设备。

此外，舵机还可以用于摄像头云台、遥控器控制、机械臂和医疗设备等领域。

舵机具有以下几大特点，使其能够广泛应用于各个领域。

首先，舵机能够精确控制角度，通常具有较高的分辨率。

其次，舵机具有控制方便、响应速度快的特点，能够在短时间内完成对目标角度的调整。

此外，舵机结构紧凑，体积小巧，重量轻，易于集成到不同的系统中。

在舵机的应用过程中，还需注意一些问题。

首先，电源电压要与舵机的额定电压匹配，过高或过低的电压都会对舵机的使用寿命和性能产生不良影响。

其次，使用舵机时要注意舵机的工作温度范围，避免在过高或过低的温度下使用舵机。

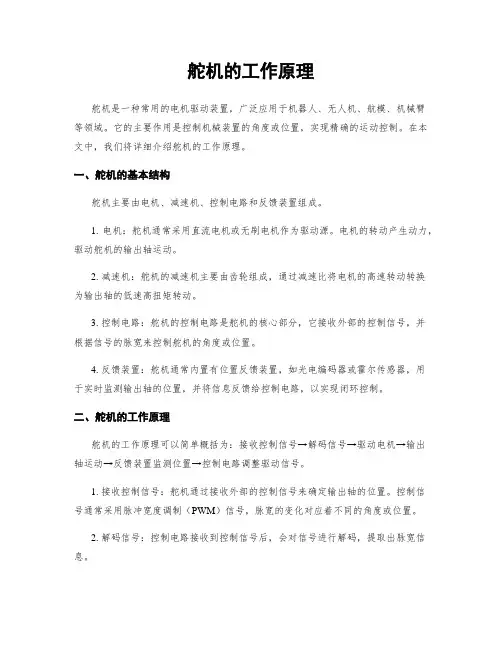

舵机的工作原理舵机是一种常用的电机驱动装置，广泛应用于机器人、无人机、航模、机械臂等领域。

它的主要作用是控制机械装置的角度或位置，实现精确的运动控制。

在本文中，我们将详细介绍舵机的工作原理。

一、舵机的基本结构舵机主要由电机、减速机、控制电路和反馈装置组成。

1. 电机：舵机通常采用直流电机或无刷电机作为驱动源。

电机的转动产生动力，驱动舵机的输出轴运动。

2. 减速机：舵机的减速机主要由齿轮组成，通过减速比将电机的高速转动转换为输出轴的低速高扭矩转动。

3. 控制电路：舵机的控制电路是舵机的核心部分，它接收外部的控制信号，并根据信号的脉宽来控制舵机的角度或位置。

4. 反馈装置：舵机通常内置有位置反馈装置，如光电编码器或霍尔传感器，用于实时监测输出轴的位置，并将信息反馈给控制电路，以实现闭环控制。

二、舵机的工作原理舵机的工作原理可以简单概括为：接收控制信号→解码信号→驱动电机→输出轴运动→反馈装置监测位置→控制电路调整驱动信号。

1. 接收控制信号：舵机通过接收外部的控制信号来确定输出轴的位置。

控制信号通常采用脉冲宽度调制（PWM）信号，脉宽的变化对应着不同的角度或位置。

2. 解码信号：控制电路接收到控制信号后，会对信号进行解码，提取出脉宽信息。

3. 驱动电机：解码后的信号被送入舵机的驱动电路，驱动电路根据信号的脉宽信息来控制电机的转动。

通常情况下，舵机的驱动电路采用H桥电路来实现正反转和速度控制。

4. 输出轴运动：驱动电机的转动通过减速机传递给输出轴，使得输出轴按照设定的角度或位置运动。

5. 反馈装置监测位置：舵机内置的反馈装置会实时监测输出轴的位置，并将位置信息反馈给控制电路。

6. 控制电路调整驱动信号：控制电路根据反馈装置提供的位置信息，与输入信号进行比较，如果输出轴的位置与设定位置不一致，控制电路会调整驱动信号，使输出轴逐渐接近设定位置，实现闭环控制。

三、舵机的特点和应用舵机具有以下几个特点：1. 高精度：舵机能够实现较高的角度或位置控制精度，通常可以达到数度甚至更小的角度。

舵机工作原理与控制方法舵机是一种常见的机电一体化设备，用于控制终端设备的角度或位置，广泛应用于遥控模型、机器人、自动化设备等领域。

下面将详细介绍舵机的工作原理和控制方法。

一、舵机工作原理：舵机的工作原理可以简单归纳为：接收控制信号-》信号解码-》电机驱动-》位置反馈。

1.接收控制信号舵机通过接收外部的控制信号来控制位置或角度。

常用的控制信号有脉宽调制（PWM）信号，其脉宽范围一般为1-2毫秒，周期为20毫秒。

脉宽与控制的位置或角度呈线性关系。

2.信号解码接收到控制信号后，舵机内部的电路会对信号进行解析和处理。

主要包括解码脉宽、信号滤波和信号放大等步骤。

解码脉宽：舵机会将输入信号的脉宽转换为对应的位置或角度。

信号滤波：舵机通过滤波电路来消除控制信号中的噪声，使得控制稳定。

信号放大：舵机将解码后的信号放大，以提供足够的电流和功率来驱动舵机转动。

3.电机驱动舵机的核心部件是电机。

接收到解码后的信号后，舵机会驱动电机转动。

电机通常是直流电机或无刷电机，通过供电电压和电流的变化控制转动速度和力矩。

4.位置反馈舵机内部通常搭载一个位置传感器，称为反馈装置。

该传感器能够感知电机的转动角度或位置，并反馈给控制电路。

控制电路通过与目标位置或角度进行比较，调整电机的驱动信号，使得电机逐渐趋近于目标位置。

二、舵机的控制方法：舵机的控制方法有脉宽控制方法和位置控制方法两种。

1.脉宽控制方法脉宽控制方法是根据控制信号的脉宽来控制舵机的位置或角度。

控制信号的脉宽和位置或角度之间存在一定的线性关系。

一般来说，舵机收到脉宽为1毫秒的信号时会转动到最左位置，收到脉宽为2毫秒的信号时会转动到最右位置，而脉宽为1.5毫秒的信号舵机则会停止转动。

2.位置控制方法位置控制方法是根据控制信号的数值来控制舵机的位置或角度。

与脉宽控制方法不同，位置控制方法需要对控制信号进行数字信号处理。

数值范围一般为0-1023或0-4095，对应着舵机的最左和最右位置。

舵机的工作原理引言概述：舵机是一种常见的电子设备，广泛应用于机器人、遥控模型等领域。

它能够实现精确的角度控制，具有较高的工作精度和可靠性。

本文将详细介绍舵机的工作原理，包括电机原理、反馈控制原理、位置控制原理、信号控制原理和工作模式。

一、电机原理：1.1 电机类型：舵机通常采用直流电机作为驱动源，常见的有核心式电机和无核心式电机两种类型。

1.2 电机结构：核心式电机由电枢、永磁体和电刷组成，无核心式电机则是通过电磁感应原理实现转动。

1.3 电机工作原理：舵机的电机通过电流控制实现转动，电流的方向和大小决定了舵机的转动方向和角度。

二、反馈控制原理：2.1 反馈装置：舵机内置了一个反馈装置，通常是一个旋转电位器或光电编码器，用于检测舵机的角度。

2.2 反馈信号：反馈装置会输出一个反馈信号，表示当前舵机的角度位置。

2.3 反馈控制：通过比较反馈信号和目标角度信号，舵机可以根据误差进行调整，实现精确的角度控制。

三、位置控制原理：3.1 控制信号：舵机接收一个控制信号，通常是一个脉冲宽度调制（PWM）信号。

3.2 脉宽解读：舵机通过解读控制信号的脉冲宽度来确定目标角度。

3.3 控制算法：舵机根据控制信号的脉冲宽度和反馈信号的角度，采用控制算法计算出驱动电机的电流，从而实现位置控制。

四、信号控制原理：4.1 控制信号范围：舵机的控制信号通常在0.5ms到2.5ms的脉宽范围内变化。

4.2 脉宽对应角度：脉宽的变化对应着舵机的角度变化，通常0.5ms对应最小角度，2.5ms对应最大角度。

4.3 中立位置：控制信号的脉宽为1.5ms时，舵机处于中立位置，即角度为0度。

五、工作模式：5.1 位置模式：舵机可以在位置模式下工作，根据控制信号的脉宽来实现精确的角度控制。

5.2 速度模式：舵机还可以在速度模式下工作，根据控制信号的脉宽来实现转速的控制。

5.3 扭矩模式：舵机在扭矩模式下工作时，根据控制信号的脉宽来实现扭矩的控制，可以用于对外力的响应。

舵机的工作原理舵机是一种常见的电机控制设备，它在各种电子设备中起着重要的作用。

舵机的工作原理是通过电信号控制舵机内部的电机，使其能够精确地旋转到特定的角度。

本文将详细介绍舵机的工作原理，帮助读者更好地理解这一电机控制设备。

一、舵机的基本结构1.1 电机部分：舵机内部包含一个直流电机，通过电流控制电机的转动。

1.2 减速器：舵机中还包含一个减速器，可以将电机的高速旋转转换为舵机臂的缓慢移动。

1.3 反馈装置：舵机还配备了一个反馈装置，可以实时监测舵机的位置，确保舵机能够准确旋转到指定位置。

二、舵机的工作原理2.1 电信号输入：当接收到控制信号时，舵机内部的控制电路会解析信号，并将其转换为电流信号。

2.2 电机驱动：电流信号通过舵机内部的电机，驱动电机旋转。

2.3 位置反馈：舵机内部的反馈装置会实时监测舵机的位置，并将反馈信息传递给控制电路，确保舵机旋转到指定位置。

三、舵机的控制方式3.1 PWM控制：舵机常用的控制方式是PWM（脉宽调制）控制，通过改变PWM信号的占空比，可以实现舵机的精确控制。

3.2 位置控制：舵机可以根据控制信号的不同，精确地旋转到指定的角度位置。

3.3 速度控制：通过控制电流的大小，可以控制舵机的旋转速度，实现不同速度的旋转。

四、舵机的应用领域4.1 机器人领域：舵机在机器人的关节部分起着至关重要的作用，可以实现机器人的各种动作。

4.2 模型制作：舵机常用于模型制作中，可以实现模型的各种动态效果。

4.3 工业自动化：舵机在工业自动化领域也有广泛的应用，可以实现各种精确的控制任务。

五、舵机的优缺点5.1 优点：舵机具有精确的控制能力，可以实现精准的位置控制；结构简单，易于安装和使用。

5.2 缺点：舵机的成本较高，且在高负载情况下容易受损；响应速度相对较慢。

综上所述，舵机是一种常见的电机控制设备，通过电信号控制电机旋转到指定位置。

舵机的工作原理包括基本结构、工作原理、控制方式、应用领域和优缺点等方面，希望本文能够帮助读者更好地理解舵机的工作原理。

舵机的工作原理舵机是一种常见的电机控制装置，广泛应用于机器人、无人机、航模等领域。

它的主要功能是控制机械装置的角度或位置，使其按照预定的路径运动。

本文将详细介绍舵机的工作原理，包括舵机的构造、工作原理、控制信号以及常见问题解决方法。

一、舵机的构造舵机主要由电机、减速器、位置反馈装置和控制电路组成。

1. 电机：舵机采用直流电机或无刷电机作为驱动力源。

直流电机通常由电刷和电枢组成，通过电流和磁场相互作用产生转矩。

无刷电机则通过电子控制器控制电流和磁场来产生转矩。

2. 减速器：舵机的电机输出轴通过减速器与舵机的输出轴相连，减速器主要用于降低电机的转速并增加输出的扭矩。

常见的减速器类型有齿轮减速器和行星减速器。

3. 位置反馈装置：舵机的位置反馈装置用于测量舵机输出轴的角度或位置，并将其反馈给控制电路。

常见的位置反馈装置有旋转电位器、霍尔传感器和光电编码器等。

4. 控制电路：舵机的控制电路根据输入的控制信号，通过控制电机的电流和方向来控制舵机输出轴的角度或位置。

控制电路通常由微控制器或专用的舵机控制芯片组成。

二、舵机的工作原理舵机的工作原理可以简单分为两个阶段：位置检测和位置控制。

1. 位置检测：舵机的位置检测是通过位置反馈装置实现的。

当舵机接收到控制信号后，控制电路会将电流传递给电机，驱动电机旋转。

同时，位置反馈装置会不断监测输出轴的角度或位置，并将其反馈给控制电路。

2. 位置控制：控制电路根据位置反馈装置的反馈信号，与输入的控制信号进行比较，计算出误差值。

然后，控制电路会根据误差值调整电机的电流和方向，使输出轴逐渐接近目标位置。

当输出轴达到目标位置时，控制电路会停止调整电流，舵机保持在目标位置。

三、舵机的控制信号舵机的控制信号通常是一个脉冲宽度调制（PWM）信号。

PWM信号的周期一般为20毫秒，其中高电平的脉冲宽度决定了舵机的角度或位置。

舵机的控制信号一般具有以下特点：1. 脉冲周期：舵机的控制信号周期一般为20毫秒，即每个脉冲的时间间隔为20毫秒。

舵机的工作原理和PWM信号控制分析（二）引言概述：在上一篇文章中，我们已经初步了解了舵机的工作原理以及PWM信号的基本概念。

本文将继续深入探讨舵机的工作原理，并详细分析PWM信号在舵机控制中的运用。

正文：一、舵机的工作原理1. 电机运转原理- 舵机内部装有电动机，通过电能转换为机械能。

- 电机通常采用直流无刷电机，具有高效率和长寿命的特点。

2. 位置反馈系统- 舵机内部配备位置反馈系统，用于检测舵盘位置并实时反馈给控制器。

- 位置反馈系统通常采用编码器或霍尔传感器等装置。

3. 控制器- 舵机的控制器根据接收到的控制信号和位置反馈信号，计算出应去的位置，并驱动电机转动到该位置。

- 控制器的设计和算法决定了舵机的精度和响应速度。

二、PWM信号的概念1. PWM信号的产生- PWM信号是一种脉冲宽度调制信号，由一个高电平和一个低电平组成。

- 通过改变高电平和低电平的持续时间比例，可以调整PWM信号的占空比。

2. PWM信号在舵机中的作用- PWM信号被用于控制舵机的位置。

- 控制器根据接收到的PWM信号的占空比，确定舵盘应该转到的位置。

三、PWM信号与舵机的工作原理的关系1. PWM信号与位置控制- 不同的PWM信号占空比对应不同的位置输入。

- PWM信号的占空比与舵盘位置的关系可以通过试验得到，从而建立校准模型。

2. PWM信号与速度控制- 通过改变PWM信号的占空比可以改变舵盘旋转的速度。

- PWM信号的频率也会影响到舵机的响应速度。

四、PWM信号控制舵机的注意事项1. PWM信号的频率选取- 通常舵机的工作频率在50Hz到300Hz之间，选择合适的频率可以保证舵机的正常工作。

- 过低的频率可能导致舵机颤动或者无法工作。

2. PWM信号的占空比设置- 根据舵机的校准模型，设置PWM信号的占空比可以精确控制舵盘的位置。

- 过大或过小的占空比可能导致舵盘不能准确到达期望位置。

五、总结本文深入探讨了舵机的工作原理以及PWM信号在舵机控制中的应用。

1、概述2、舵机的组成3、舵机工作原理4、舵机选购5、舵机使用中应注意的事项6、辉盛S90舵机简介7、如何利用程序实现转向8、51单片机舵机测试程序1、概述舵机也叫伺服电机，最早用于船舶上实现其转向功能，由于可以通过程序连续控制其转角，因而被广泛应用智能小车以实现转向以及机器人各类关节运动中，如图1 、图2 所示。

图1 舵机用于机器人图2 舵机用于智能小车中舵机是小车转向的控制机构，具有体积小、力矩大、外部机械设计简单、稳图3 舵机外形图2、舵机的组成图4 舵机的组成示意图图5 舵机组成图6 舵机的输出线3、舵机工作原理控制电路板接受来自信号线的控制信号，控制电机转动，电机带动一系列齿轮组，减速后传动至输出舵盘。

舵机的输出轴和位置反馈电位计是相连的，舵盘转动的同时，带动位置反馈电位计，电位计将输出一个电压信号到控制电路板，进行反馈，然后控制电路板根据所在位置决定电机转动的方向和速度，从而达到目标停止。

其工作流程为：控制信号→控制电路板→电机转动→齿轮组减速→舵盘转动→位置反馈电位计→控制电路板反馈。

流，才可发挥舵机应有的性能。

舵机的控制信号周期为20MS的脉宽调制（PWM）信号，其中脉冲宽度从0.5-2.5MS,相对应的舵盘位置为0－180度，呈线性变化。

也就是说，给他提供一定的脉宽，它的输出轴就会保持一定对应角度上，无论外界转矩怎么改变，直到给它提供一个另外宽度的脉冲信号，它才会改变输出角度到新的对应位置上如图7所求。

舵机内部有一个基准电路，产生周期为20MS，宽度1.5MS的基准信号，有一个比出较器，将外加信号与基准信号相比较，判断出方向和大小，从而生产电机的转动信号。

由此可见，舵机是一种位置伺服驱动器，转动范围不能超过180度，适用于那些需要不断变化并可以保持的驱动器中，比如说机器人的关节、飞机的舵面等。

图7 舵机输出转角与输入脉冲的关系4、舵机选购市场上的舵机有塑料齿、金属齿、小尺寸、标准尺寸、大尺寸，另外还有薄的标准尺寸舵机，及低重心的型号。

舵机的工作原理舵机是一种常见的电机控制装置，广泛应用于机器人、无人机、航模、机械臂等领域。

它通过接收电信号来控制输出轴的位置，从而实现精确的角度调节。

本文将详细介绍舵机的工作原理，包括内部结构、信号控制和工作过程。

一、内部结构舵机的内部结构主要包括电机、减速装置、位置反馈装置和控制电路。

电机负责提供动力，减速装置用于减小输出轴的转速并增加扭矩，位置反馈装置用于检测输出轴的位置，控制电路则根据输入信号来控制电机的运转。

1. 电机：舵机通常采用直流电机，其转子通过电流产生转矩。

电机的转速和扭矩与输入电流成正比，因此控制电路可以通过控制电流来控制舵机的运动。

2. 减速装置：为了增加舵机的扭矩并减小转速，舵机通常会使用减速装置。

减速装置一般采用齿轮传动或行星齿轮传动，通过减小电机输出轴的转速来提供足够的扭矩。

3. 位置反馈装置：为了实现精确的角度调节，舵机通常配备位置反馈装置。

位置反馈装置可以是电位器、光电编码器或磁编码器等，用于检测输出轴的位置并将信号反馈给控制电路。

4. 控制电路：控制电路是舵机的核心部分，它接收输入信号并根据信号的大小和方向来控制电机的运动。

控制电路通常由微控制器、驱动电路和反馈电路组成。

二、信号控制舵机的工作原理基于接收到的控制信号，通常使用PWM（脉宽调制）信号来控制舵机的位置。

PWM信号是一种周期性的方波信号，通过调整方波的高电平时间来控制舵机的角度。

1. 脉宽范围：舵机通常接收的PWM信号脉宽范围为0.5ms到2.5ms，其中1.5ms为中间位置。

较小的脉宽会使舵机转到最小角度，较大的脉宽会使舵机转到最大角度。

2. 控制精度：舵机的控制精度取决于PWM信号的分辨率，即方波周期内脉宽的划分数量。

通常，舵机的控制精度在10比特（1024个划分）到16比特（65536个划分）之间。

3. 控制频率：舵机的控制频率是指PWM信号的重复频率，通常为50Hz或者更高。

较高的控制频率可以提供更平滑的运动，但也会增加系统的计算和通信负担。

舵机的工作原理舵机是一种常见的电动机械装置，广泛应用于机械控制系统中，用于控制船舶、飞机、机器人等设备的方向或位置。

舵机的工作原理是通过接收控制信号，将电能转化为机械运动，从而实现对舵机输出轴位置的控制。

舵机主要由电机、减速机、位置反馈装置和控制电路组成。

下面将详细介绍舵机的工作原理。

1. 电机部分：舵机的电机通常采用直流无刷电机或步进电机。

电机通过电源供电，产生转矩，驱动舵机输出轴的运动。

电机的转速和转矩与输入电压的大小成正比，通过调节输入电压可以控制舵机的运动速度和力矩。

2. 减速机部分：舵机的减速机主要由齿轮组成，用于减小电机的转速并增加输出轴的转矩。

减速机的结构设计决定了舵机的输出轴的精度和可靠性。

常见的减速机类型包括行星齿轮、斜齿轮和蜗轮蜗杆等。

3. 位置反馈装置：舵机的位置反馈装置用于检测输出轴的位置，并将位置信息反馈给控制电路。

常见的位置反馈装置包括光电编码器、霍尔传感器和磁编码器等。

位置反馈装置可以提供准确的位置反馈信号，使得舵机能够精确控制输出轴的位置。

4. 控制电路：舵机的控制电路负责接收控制信号，并根据信号的大小和方向来控制电机的运动。

控制电路通常采用微控制器或专用的控制芯片，通过PWM（脉宽调制）信号来控制电机的转速和方向。

控制电路还可以根据位置反馈信号来实现闭环控制，提高舵机的运动精度和稳定性。

舵机的工作原理可以简单总结为：控制电路接收控制信号，根据信号的大小和方向来控制电机的运动，电机通过减速机驱动输出轴的运动，位置反馈装置检测输出轴的位置并将信息反馈给控制电路，控制电路根据位置反馈信号进行闭环控制，从而实现对舵机输出轴位置的精确控制。

舵机的工作原理使得它在许多应用中具有重要作用。

例如，在机器人中，舵机可以控制机械臂的运动；在航空航天领域，舵机可以控制飞机的方向；在模型制作中，舵机可以控制模型车辆的转向。

舵机的工作原理的深入理解对于设计和应用舵机都具有重要意义。

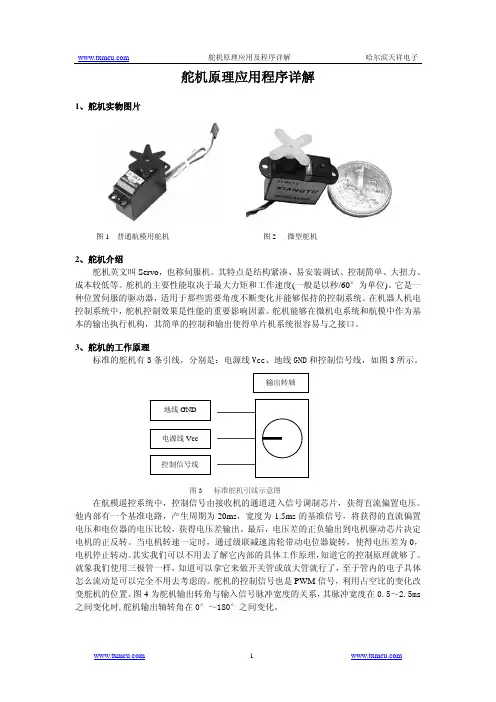

舵机的原理，以及数码舵机VS模拟舵机一、舵机的原理标准的舵机有3条导线，分别是：电源线、地线、控制线，如图2所示。

以日本FUTABA-S3003型舵机为例，图1是FUFABA-S3003型舵机的内部电路。

3003舵机的工作原理是：PWM信号由接收通道进入信号解调电路BA6688的12脚进行解调，获得一个直流偏置电压。

该直流偏置电压与电位器的电压比较，获得电压差由BA6688的3脚输出。

该输出送入电机驱动集成电路BAL6686，以驱动电机正反转。

当电机转动时，通过级联减速齿轮带动电位器Rw1旋转，直到电压差为O，电机停止转动。

舵机的控制信号是PWM信号，利用占空比的变化，改变舵机的位置。

有个很有趣的技术话题可以稍微提一下，就是BA6688是有EMF控制的，主要用途是控制在高速时候电机最大转速。

原理是这样的:收到1个脉冲以后，BA6688内部也产生1个以5K电位器实际电压为基准的脉冲，2个脉冲比较以后展宽，输出给驱动使用。

当输出足够时候，马达就开始加速，马达就能产生EMF，这个和转速成正比的。

因为取的是中心电压，所以正常不能检测到的，但是运行以后就电平发生倾斜，就能检测出来。

超过EMF 判断电压时候就减小展宽，甚至关闭，让马达减速或者停车。

这样的好处是可以避免过冲现象(就是到了定位点还继续走,然后回头,再靠近)一些国产便宜舵机用的便宜的芯片，就没有EMF控制，马达、齿轮的机械惯性就容易发生过冲现象，产生抖舵电源线和地线用于提供舵机内部的直流电机和控制线路所需的能源．电压通常介于4～6V，一般取5V。

注意，给舵机供电电源应能提供足够的功率。

控制线的输入是一个宽度可调的周期性方波脉冲信号，方波脉冲信号的周期为20ms(即频率为50Hz)。

当方波的脉冲宽度改变时，舵机转轴的角度发生改变，角度变化与脉冲宽度的变化成正比。

某型舵机的输出轴转角与输入信号的脉冲宽度之间的关系可用围3来表示。

二、数码舵机VS模拟舵机数码舵机比传统的模拟舵机，在工作方式上有一些优点，但是这些优点也同时带来了一些缺点。
