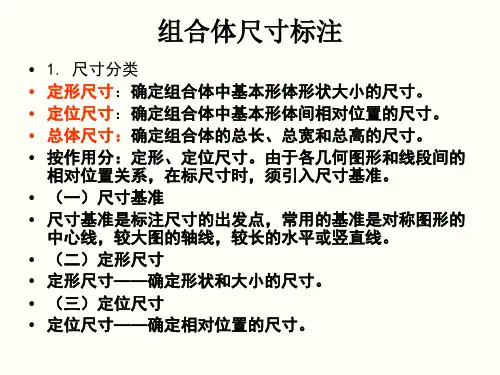

组合体尺寸标注• 1. 尺寸分类•定形尺寸：确定组合体中基本形体形状大小的尺寸。
•定位尺寸：确定组合体中基本形体间相对位置的尺寸。
•总体尺寸：确定组合体的总长、总宽和总高的尺寸。
•按作用分：定形、定位尺寸。
由于各几何图形和线段间的相对位置关系，在标尺寸时，须引入尺寸基准。
•（一）尺寸基准•尺寸基准是标注尺寸的出发点，常用的基准是对称图形的中心线，较大图的轴线，较长的水平或竖直线。
•（二）定形尺寸•定形尺寸——确定形状和大小的尺寸。
•（三）定位尺寸•定位尺寸——确定相对位置的尺寸。
组合体的尺寸标注要求：•1．标注尺寸的基本要求：标注尺寸的基本要求是：“正确、完整、清晰、合理”。
以下分别叙述怎样作到这四条基本要求。
•1）正确。
注写尺寸要正确无误，尺寸注法要遵守国家标准《机械制图》GB4458.4-84的有关规定。
还必须掌握以下尺寸标注的方法：•（1）基本体的尺寸注法：如长方体；圆柱体；圆锥体；圆台；六棱柱；棱台；回转体；球体；圆环等的尺寸注法。
也就是所谓的定形尺寸。
•（2）切割体尺寸注法：在标注切割体的尺寸时，除应注出基本形体的定形尺寸外，还应注出确定截平面位置的定位尺寸。
由于截平面在形体上的相对位置确定后，截交线即被唯一地确定，因此必须注意，对截交线不应再注尺寸。
•（3）相交立体的尺寸注法：除了注出两相交基本体的定形尺寸外，还应注出确定两相交基本体相对位置的定位尺寸。
相交立体当定形尺寸和定位尺寸注全后，则两相交基本体的交线（相贯线）即被唯一确定，因此对交线也不能再注尺寸。
•（4）机件上常见端盖、底板和法兰盘的尺寸注法。
对此类结构一定要参照课本的标注示例标注。
•2)完整。
尺寸必须齐全完整，既无遗漏，又不重复或多余。
用形体分析法来逐个形体标注定形、定位尺寸及总体尺寸。
•尺寸线与轮廓线、尺寸线与尺寸线之间的间隔要适当，一般取7～10mm。
•3)清晰。
尺寸布局要条理、整齐、便于看图。
应注意以下几点：•尺寸应尽可能标注在反映形体的形状特征最明显的视图上。
