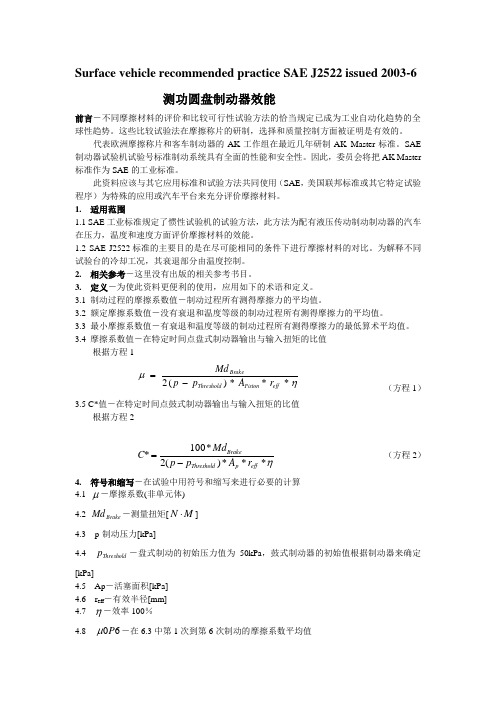

Surface vehicle recommended practice SAE J2522 issued 2003-6测功圆盘制动器效能前言－不同摩擦材料的评价和比较可行性试验方法的恰当规定已成为工业自动化趋势的全球性趋势。
这些比较试验法在摩擦称片的研制，选择和质量控制方面被证明是有效的。
代表欧洲摩擦称片和客车制动器的AK 工作组在最近几年研制AK Master 标准。
SAE 制动器试验机试验号标准制动系统具有全面的性能和安全性。
因此，委员会将把AK Master 标准作为SAE 的工业标准。
此资料应该与其它应用标准和试验方法共同使用（SAE ，美国联邦标准或其它特定试验程序）为特殊的应用或汽车平台来充分评价摩擦材料。
1. 适用范围1.1 SAE 工业标准规定了惯性试验机的试验方法，此方法为配有液压传动制动制动器的汽车在压力，温度和速度方面评价摩擦材料的效能。
1.2 SAE J2522标准的主要目的是在尽可能相同的条件下进行摩擦材料的对比。
为解释不同试验台的冷却工况，其衰退部分由温度控制。
2. 相关参考－这里没有出版的相关参考书目。
3. 定义－为使此资料更便利的使用，应用如下的术语和定义。
3.1 制动过程的摩擦系数值－制动过程所有测得摩擦力的平均值。
3.2 额定摩擦系数值－没有衰退和温度等级的制动过程所有测得摩擦力的平均值。
3.3 最小摩擦系数值－有衰退和温度等级的制动过程所有测得摩擦力的最低算术平均值。
3.4 摩擦系数值－在特定时间点盘式制动器输出与输入扭矩的比值 根据方程1ημ***)(2eff Piston Threshold Braker A p p Md -=（方程1）3.5 C*值－在特定时间点鼓式制动器输出与输入扭矩的比值根据方程2η***)(2*100*eff p Threshold Braker A p p Md C -=（方程2）4. 符号和缩写－在试验中用符号和缩写来进行必要的计算 4.1 μ－摩擦系数(非单元体) 4.2 Brake Md －测量扭矩[M N ⋅] 4.3 p-制动压力[kPa]4.4 Threshold p －盘式制动的初始压力值为50kPa ，鼓式制动器的初始值根据制动器来确定[kPa]4.5 Ap －活塞面积[kPa] 4.6 r eff －有效半径[mm] 4.7 η－效率100％4.8 60P μ－在6.3中第1次到第6次制动的摩擦系数平均值4.9 120v μ－在6.4.3中压力为2000、3000和4000kPa 制动时的摩擦系数平均值 4.10max v μ－在6.4.5中压力为2000、3000和4000kPa 制动时的摩擦系数平均值4.11 60P μ－在6.5中第1次到第六次制动的摩擦系数平均值 4.12 40T μ－在6.6中第1次制动的摩擦系数 4.13 2MW μ－在6.7中第2次制动的摩擦系数4.14 180P μ－在6.8中第1次到第18次制动的摩擦系数平均值 4.15 1F μ－在6.9中第1次到第15次制动的摩擦系数最大值 4.16 180P μ－在6.10中第1次到第18次制动的摩擦系数平均值 4.17 500T μ300/T μ－在6.12.1和6.12.2中温度序列的摩擦系数最小值 4.18 180P μ－在6.13中第1次到第18次制动的摩擦系数平均值 4.19 2F μ－在6.14中第1次到第15次制动的摩擦系数最大值 4.20 180P μ－在6.15中第1次到第18次制动的摩擦系数平均值5. 试验条件5.1 前轴惯量－若没有其它规定按机器总重量的75％计算 5.2 后轴惯量－若没有其它规定按机器总重量的25％计算 5.3 压力增加率－25000kPa/s ±5000kPa5.4 取样率－最短时间为50ms 测取压力和扭矩值5.5 温度测量－位置热电偶置于盘式片外表面或鼓式片接触面的摩擦轨迹中心半径处，附加热电偶置于摩擦材料里来记录温度。
二、我国汽车制动器衬片行业现行标准：GB5763-2008 《汽车用制动器衬片》GB/T17469-1998 《汽车制动器衬片摩擦性能评价小样台架试验方法》GB/T5766-2006 《摩擦材料洛氏硬度试验方法》JC/T472—92 《汽车盘式制动块总成和鼓式制动蹄总成剪切强度试验方法》JC/T527-93 《摩擦材料烧矢量试验方法》JC/T528—93 《摩擦材料丙酮可溶物试验方法》JC/T685-1998 《摩擦材料密度试验方法》QC/T472-1999 《汽车制动器衬片耐水、盐水、油和制动液性能试验方法》QC/T473—1999 《汽车制动器衬片材料内抗剪强度试验方法》QC/T583-1999 《汽车制动器衬片显气孔率试验方法》QC/T42—1992 《汽车盘式制动器摩擦块试验后表面和材料缺陷的评价》三、制动器衬片行业国际标准体系:国外制动、传动衬片（块)及总成标准主要有欧洲系列、美国系列、日本（日本汽车工业协会标准）和ISO系列,ISO系列主要参照欧洲标准制订。
美国标准主要有SAE、FMVSS、AMECA等；欧洲标准主要为法规如AK（如AK1、AK2、AK3、AKM）、ECE（R13、R13H、R90）,EEC71/320；日本标准有JASO和JIS D。
美国和欧洲标准又基本分为主机配套用如FMVSS中的FMVSS121、122、105、135及AMECA 和R13、R13H及ISO11057,换装（售后）标准如SAE2430、TP121，R90及满足ECERl3最低要求等。
在美国无强制性标准，但售前必须批准、欧洲为法规市场售前必须进行EMARK认证。
ISO15484—2005（DIS）主要根据原全球规范而制订，引用了SAE、JASO、JIS D、ECE R90，并且规定了质量控制要求,是一个较完善的汽车摩擦材料标准。
从国际及国外汽车发达国家来看,均相当重视制动器衬片标准，都有专门的组织来负责，参照国际惯例，我国制动衬片标准也应归口在汽车行业，并成立专门的分标委来从事该项工作,便于与国际接轨如：⑴ ISO组织ISO制订的有关汽车制动衬片方面的有效标准21项及1项全球规范,另有6个相关标准，其制动衬片标准由TC22/SC2/WG2制订，其WG2工作组为SC2中五个工作组中最大工作组,因制动衬片涉及安全和环保，从2005年开始充实了较多人员,并相继制订了6个标准.⑵欧洲欧洲制动衬片标准系统一的法规，由WP29制订，WP29的全称为联合国世界车辆法规协调论坛(简称为UN/WP29）,专门负责ECE法规的制修订和实施工作。
制动噪声及振动介绍1.制动噪音及振动介绍1.1声学基本术语声音: 由物体的振动所造成的,并经弹性界质以声波的方式将能量传送出.频率:单位时间內质点振动的周数(Hz)声压: 振动强度(Pa)0,00002 < p < 200 [Pa]为避免以Pa来表达声音或噪音,使用分贝(dB)这个标度。
该标度以20μPa 作为参考声压值，并定义这声压水平为0分贝.分贝值= 20 log(p/p ref) dB6.Rattle7.Clonk8.Wire-brush9.Chirp10.Creak1.LF-Squeal2.HF-Squeal3.(Hot-)Judder4.Groan5.Moan制动尖叫(Squeal)是制动刹车时最主要的噪音,可以通过减少振动来最小化噪音.制动时最常见十种噪音及振动问题1.2制动噪音及振动的分类500 1 k 10 k 20 kHzBrake Shudder< 100HzGroan MoanHigh Frequency SquealLF Squeal Wire BrushShudder Groan/Moan LF squeal HF squeal PadCalliperRotorKnuckleSuspensionBea r ingTire1.3制动尖叫1.3.1 一般知识-由刹车片和制动盘摩擦引起，在一个或多个共振频率下发生；-主要由制动盘发出，制动盘充当了扩音器的功能。
影响低频尖叫的主要因素(低频尖叫1-3KHz)制动盘制动钳转向节悬挂刹车片-盘厚度偏差-钳体-刚性-刚度-摩擦系数-材质-支架-模态频率-模态频率-材质-表面处理-紧固件-材质/质量/ -材质/质量/ -尺寸形状阻尼特性阻尼特性-导向支架-减振片-活塞尺寸/材质1.3.3 模拟制动尖叫时各部件的形态10 modes100 modes40 modes40 modes1.3.4制动盘动态模型横波纵波切线运动平面剪切1.4 制动噪音Groan1.4.1制动噪音Groan-制动噪音Groan是一种小于600Hz的低频噪音-通常坐在车内的乘客能感觉到-由车体结构的共振所引起1.4.2 噪音Groan的特点-车身随制动前倾时-车速较低时-在自动档车很容易发生-噪音表现为一连串的有节奏的震动-这种连续有节奏的震动是由于刹车片和制动盘间的蠕动现象产生的1.4.3造成Groan 噪音的潜在因素-刹车片热变形-刹车片/制动盘之间以及刹车片/卡钳之间的压力分布-制动盘变形,即表面起槽,形成波纹及表面处理形态等-摩擦力与速度-卡钳刚度-轴套刚度1.5 制动噪音Moan制动噪音Moan的特点-人耳可以听到的这类噪音为小于500Hz-通常与制动部件、轴以及悬挂系统的刚性有关Moan 的发生条件-车速较低-很小或者没有制动压力-制动转向或非制动转向时Moan 噪音发生的潜在原因-制动与悬挂装置之间处于锁死状态-刹车片和制动盘以及卡钳与刹车片的压力分布-非制动拖滞力矩1.6 制动抖动Shudder主要由悬挂系统和转向系统共振造成的驾驶者可通过方向盘,地板,仪表盘,坐椅,刹车踏板等感觉到一般由轮胎压力变化，部件不平衡转动以及制动扭矩偏差造成?振动频率为5 到100Hz ,并受轮速变化的影响抖动的感觉与共振的频率大小，车辆本身的敏感性如传动路径，分系统的共振频率及阻尼特性都有关系制动扭距变化和方向盘振动示例由制动扭矩偏差产生的颤抖叫“制动颤抖或抖动”制动颤抖可进一步分为以下几种情况:-热抖动=> 制动温度> 200 C-冷抖动=> 制动温度< 200 C-新车抖动= 新制动部件-湿颤抖=制动部件进水-高速颤抖=> 130kph2. 当前工业应用2.1 制动噪音抱怨60%20%5%15%otherGroan/Graunch/MoanShudderSqueal60%5%15%20%2.2 各国对制动要求4243清洁程度3434磨损2312性能1121制动噪音控制澳大利亚日本欧洲美国2.3 解决制动尖叫的工具调查、分析及验证工具-整车测试-台架测试(制动角总成和底盘)-实验模态测试-模拟-温度记录法-摩擦一般的解决方案消除激发噪声的源头(倒角设计,摩擦材料配方优化)增加阻尼(摩擦材料加底料(减振层),制动盘和加减振片)消除制动部件耦合的状态改变接触面的压力分布2.4 整车测试整车测试最终判断降噪方案成功与否典型的测试程序(北美)LACT: Standard brake noise and wear validation test Different routes for each OE(洛杉矶路试)DST: Detroit Suburban Traffic, mainly for DTV Others: Mojacar(Spain), Gross Glockner(Austria)?噪声等级Rating Disturbance10 None9 Not detectable8 Trace7 Very light6 Light5 Moderate4 Loud3 Very loud2 Severe1 Intolerable2.5 噪声测试-台架实验在可控环境下提供验证试验低成本, 高效率, 针对性强，比路试快捷典型的测试程序如下：-AK : European originated procedure (mainly dragstops)-SAE J2521 : Developed after AK with additionalinertia stops-Simulated LACT : A series of stops similar to LACTdriving conditions-GM, Toyota, Ford etc声压数据一般通过这些测试得到2.6 模态测试及分析分析刹车尖叫的工具-加速度仪-激光振动扫描仪-激光全息摄影术-声音全息摄影术容易安装. 8小时完成一次标准测试. ?非全息照相术快照，噪声需持续数秒。
制动器刹车噪音的控制研究随着汽车的普及和发展，制动器刹车噪音的问题也越来越受到关注。
在驾驶过程中，制动器刹车噪音不仅会影响行车音乐的体验，更会让人感到疲劳和不适，严重时还会影响行车安全。
因此，对于制动器刹车噪音的控制研究显得尤为重要。
1. 制动器刹车噪音的成因分析首先，我们需要了解制动器刹车噪音的成因。
一般来说，制动器刹车噪音产生的主要原因有以下三个：1.1 刹车盘和刹车片之间的摩擦当汽车制动时，刹车片和刹车盘之间会产生摩擦。
如果刹车盘表面存在磨损或凹陷等问题，会导致刹车盘表面不平整，从而影响刹车片和刹车盘之间的摩擦情况。
这样会导致刹车片使用时摩擦声音较大。
1.2 制动器圆形度问题制动器圆形度指的是刹车盘在旋转时是否平稳，是否存在椭圆形变形。
如果存在这些问题，会导致刹车片和刹车盘之间的摩擦不平衡，从而导致噪音的产生。
1.3 制动器材料问题刹车片和刹车盘的材料会直接影响到刹车噪音的产生。
如果刹车片和刹车盘的材料不配合，会产生刹车噪音。
此外，如果刹车材料本身就是噪音较大的，也会导致制动器刹车噪音的产生。
2. 制动器刹车噪音的控制方法了解了制动器刹车噪音的产生原因，我们可以采取一些控制方法来降低制动器刹车噪音。
下面我们简单介绍一下几种常用的制动器刹车噪音的控制方法：2.1 制动器片材质优化首先，我们可以通过改善刹车盘和刹车片的摩擦性能来降低噪音的产生。
在选择刹车片和刹车盘的材料时，需要保证材料相互匹配，摩擦系数要适当。
此外，可以将含有噪音源的材料进行改进，例如添加特殊的填料和改变材料的结构，来降低刹车噪音。
2.2 制动器片形状优化通过优化制动器片的形状，可以减小刹车噪音。
例如，可以调整刹车片的形状和间距，来降低运动时的摩擦。
2.3 制动器减震优化针对一些轻质车辆和高速车辆，有时制动器产生刹车噪音也与车辆的共振有关。
在这种情况下，可以通过制动器减震来降低共振噪音。
2.4 制动器生产与安装优化生产过程和安装过程对于制动器刹车噪音的产生也有一定影响。

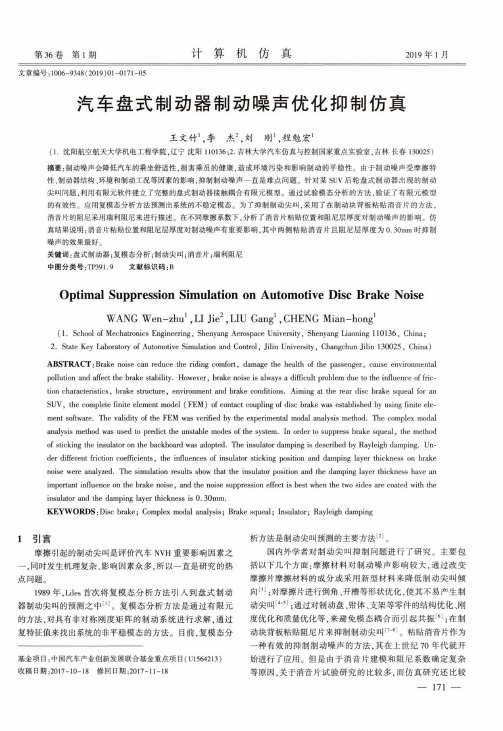

第36卷第1期计算机仿真2019年1月文章编号：1006-9348(2019)01-0171-05汽车盘式制动器制动噪声优化抑制仿真王文竹-李杰2,刘刚】，程勉宏I(1.沈阳航空航天大学机电工程学院，辽宁沈阳110136；2.吉林大学汽车仿真与控制国家重点实验室，吉林长春130025)摘要:制动噪声会降低汽车的乘坐舒适性，损害乘员的健康，造成环境污染和影响制动的平稳性。
