盘式刹车使用手册盘式刹车使用手册一、工作原理：操作台包括刹车阀组件、驻车阀组件、控制阀组、管路压力表等，其液压原理见图四。
工作制动：工作制动是由刹把控制刹车阀9实现的。
刹车阀为手动比例减压阀，阀的输出压力随着拉动刹把而呈比例变化，对应刹把所处的不同位置，刹车阀的输出压力由0到最大系统压力变化。
刹把拉动角度越大，工作钳油缸的压力就越大。
刹把推到原始位置，阀输出压力为0，工作钳松闸。
每个回路中设有单向节流阀，在工作钳制动时起缓冲作用，使制动力逐渐施加，避免因操纵过猛而对设备产生不良影响。
驻车制动：驻车制动阀（13）为手动换向阀，拉动手柄，驻车驻车制动阀换向，使安全钳油缸卸压，弹簧力使安全钳实现驻车制动。
解除驻车制动时，必须先将刹把拉至“刹”位，使刹车阀（9）的输出压力控制误操纵保护阀（15）换向，再推动驻车制动阀手柄，将压力油输入到安全钳油缸，克服碟簧力，解除驻车制动。
注意：解除驻车制动时，必须先拉动工作制动刹把，再推驻车制动阀手柄方能解锁。
该回路中设有单向节流阀（18），在安全钳制动时起缓冲作用，1、调试前的准备工作：a、检查管汇的连接，确保无误，特别是P1的连接，若连错，会发生顿钻事故。
b、检查油箱液面。
C、检测蓄能器充氮压力，确保充氮压力为4MPa。
d、开启吸油口截止阀、柱塞泵泄油口截止阀；关闭蓄能器组截止阀。
若使用场合不需冷却器工作，则将冷却器旁路截止阀开启；若需要冷却器工作，则将冷却器旁路截止阀关闭。
e、点动电机，检查旋转方向是否正确。
2、调试a、启动电机。
b、调节系统额定压力、最大压力调节步骤如下：启动一台泵电机组。
松开安全阀螺帽并按顺时针方向旋转，调节至大约3/4的位置。
拆下泵的调压阀保护帽，松开泵的调压阀保护帽。
用内六方扳手顺时针方向转动螺钉以增大压力。
观察系统压力表MP读数，到9.5 MPa时为止。
如果调节的同时，压力停止上升，则转动安全阀少许。
交替调节低压力的安全阀或柱塞泵，直到MP压力表显示为9.5 MPa。
盘式制动器的安装、调试和维护USB 3B 06 20 185 E-CNPage 1/6 05.2002一、USB3型盘式制动器的组成USB3主要组成部分如下图所示：底 板： 通过四个安装螺栓将制动器安装在底部支架或者其它结构上。
制动臂： 与制动瓦连接，制动盘位于制动瓦之间。
制动臂与拉杆和杠杆板连接，通过弹簧产生制动力。
弹簧组件： 由弹簧管、螺杆、弹簧、活塞支板和力矩刻度标组成。
调整弹簧可改变制动力的大小。
推动器： 克服弹簧力，制动器松闸。
有电液、电磁、液压或气动式推动器。
拉 杆：将制动力传递到两个制动臂上。
拉杆是制动器中受力最大的部件。
所有SIBRE 制动器的拉杆都采用不锈钢制成。
摩擦片磨损： 对摩擦片磨损进行补偿。
但是，每个制动循环的补偿量是有限的。
因此，应根据实际 补偿装置 情况，由维修人员手动调整来补偿磨损量。
杠杆板： 弹簧组件和推动器都连接在杠杆板上，以此实现小行程大作用力。
杠杆板制动臂制动靴 摩擦片底 板手动释放弹 簧 调节螺母弹簧组件摩擦片 磨损补偿推动器手动释放 加长管插图 1二、从制动盘的一侧进行安装注意：运行调试之前，应拆卸掉吊环！1.拆除端盖A，调节制动瓦之间的距离至比制动盘厚度大2 mm。
2.将制动器置于底座上，滑入制动盘，拆除吊环 。
3.安装推动器，并连接安装电气、液力 或气动系统。
4.拧紧拉杆调节螺母至摩擦片靠紧制动盘 制动器自动对中。
5.调整补偿行程，见第4页。
6.利用推动器，使制动器开合数次。
7.仔细检查制动器相对于制动盘是否 对中，必要时应进行调整。
8. 制动器处于合闸位置并对中后，等力矩拧紧四个底脚螺栓。
采用8.8级或更高级螺栓， 在螺帽下装入硬质垫片 （DIN125 200HV 或 300HV ）。
9．制动器允许对中误差值为：max.±0.3 mm(1')。
插图 2拉杆调节螺母端盖 A拉 杆拉杆调节螺母插图 3三、制动器调试方法1. 推动器断电（制动器合闸）。
![电力液压盘式制动器使用说明[优质ppt]](https://img.taocdn.com/s1/m/aadb9ddeb9d528ea81c779ef.png)

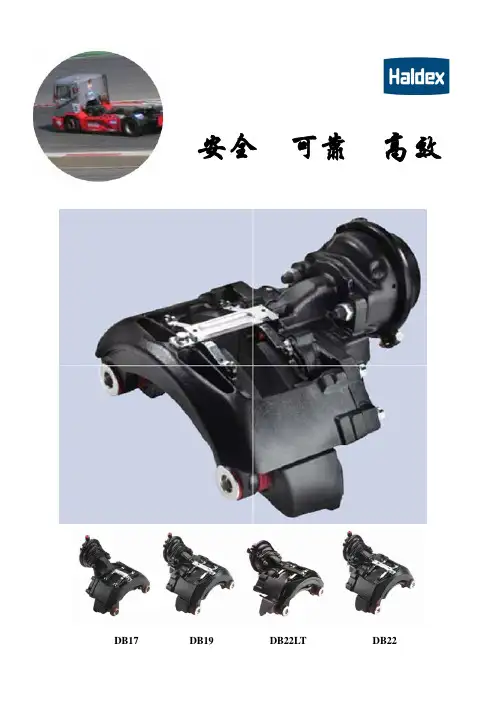

安全可靠 高效DB17 DB19 DB22LT DB22Haldex 盘式制动器使用说明DB17 DB19 DB22LT DB22一、 结构简介Haldex 新一代盘式制动器（Haldex ModulX TM Disc Brake），采用模块化原理设计，DB19和DB22采用同一传动和调节机构模块（Mechanism关键部件）；双推杆直接驱动，间隙调整沿用Haldex传统的间隙感知自动调节技术，对制动钳的导向支承在世界上首家采用四根不锈钢滑柱；具有左右通用，震动及噪声小，制动反应快，效率高和密封防尘防锈好，重量轻，规格全，便于安装，使用寿命长，易损件少等特点；同时可选装Haldex公司的摩擦块磨损显示装置。
二、 性能参数三、 安装要求Haldex 盘式制动器由于左右通用，在车桥上的安装非常简单，只需按规定要求将制动底板的连接螺栓与车桥上固定孔位对正，按规定力矩拧紧即可。
制动底板的螺栓孔位分布和尺寸见附图和附表.若有其它要求请与瀚德国际贸易（ 上海）有限公司联系。
本手册中提及的零件名称和编号见所附盘式制动器零件目录和分解示图功能检查：如图1，根据车辆使用说明书，将车桥抬起并支撑固定牢靠，检查制动盘，如制 动盘能自由运转,拆下堵塞（15），面对调整轴（55）的六角头，用开口8 mm的板手，按逆时 针方向，旋转调整轴（55）3/4圈，如图2，将板手放在调整轴上，施加5次制动，每次制动 时扳手必须如图16所示转动，则表明自动调节机构工作正常；否则，自动调节功能失效，必须更换调节机构组件(2a)。
自调功能的简易检验：在拆掉摩擦块的情况下，顺时针旋转调整轴（55）的力矩≤4Nm, 逆 时针旋转调整轴（55）的转动力矩＞4Nm, 则表明调节机构模块工作正常。
注：调整时板手应能自由转动，无妨碍物阻碍。
调节机构在几次制动后会自动将工作间隙调整到正常值首次设定：如图1，检查制动盘，如制动盘能自由运转，面对调整轴（55）的六角头，用开口8 mm的板手，按顺时针方向，旋转调整轴（55），如图2，使摩擦块与制动盘接触，然后逆时针旋松1/4圈，使制动盘能自由运转后即完成设定，Haldex盘式制动器内置的机械调节机构在几次制动后会自动将摩擦块与制动盘之间的工作间隙调整到正常值，如图16所示。
目录概述-------------------------------------------------------------------------1 一．盘式电磁制动器使用工作条件------------------------------------1 二．盘式电磁制动器特点------------------------------------------------1 三．型号及含义------------------------------------------------------------1 四．盘式电磁制动器的工作原理---------------------------------------2 五．盘式电磁制动器外形及安装尺寸---------------------------------2 六．盘式电磁制动器性能参数与选型计算---------------------------3 七．盘式电磁制动器安装------------------------------------------------9 八．日常维护保养--------------------------------------------------------13 九．其他--------------------------------------------------------------------13概述：石家庄五龙制动器股份有限公司，国家高新技术企业，是研发、生产、销售新型电磁制动器的专业厂家，主要研发生产起重机用制动器和电梯用制动器两大系列。
所有产品均具备自主知识产权，目前拥有制动器方面专利包括国际专利四十余项。
五龙制动器股份有限公司在光机电一体化领域具有很强的科研开发实力。
近年来，企业的产品技术水平始终在全国制动器业内独树一帜，特别是在起重机主钩制动器方面引领该领域的技术潮流。
第1章制动系统基础1．1 引言汽车行驶时能在短距离内停车且维持行驶方向稳定性和在下坡时能稳定一定车速的能力，称为汽车的制动性制动系统是汽车的最重要系统之一，是为使高速行驶的汽车减速或停车而设计的。
汽车的制动性是汽车的主要性能之一。
制动性直接关系到交通安全，重大交通事故往往与制动距离太长、紧急制动时发生侧滑等情况有关，故汽车的制动性是汽车安全行驶的重要保障。
1.2 制动系统对汽车起到制动作用的是作用在汽车上，其方向与汽车行驶方向相反的外力。
作用在行驶汽车上的滚动阻力、上坡阻力、空气阻力都能对汽车起到阻力作用，但这些外力的大小都是随机的、不可控制的。
因此，汽车上必须装设一系列专门装置，以便驾驶员能根据道路和交通等情况，使外界对汽车某些部分施加一定的力，对汽车进行一定程度的强制制动。
这种可控制的对汽车进行制动的外力称为制动力，相应的一系列专门装置即称为制动系统。
1.2.1制动系统的组成制动系统是由制动器和制动驱动机构组成的。
制动器是指产生阻碍车辆运动或运动趋势的力（制动力）的部件，其中也包括辅助制动系统中的缓速装置。
制动驱动机构包括供能装置、控制装置、传动装置、制动力调节装置以及报警装置、压力保护装置等附加装置。
1.2.2制动系统（1）一个基本的制动系统包括一个主缸，通过液压管路到盘式/鼓式制动器，以停止车轮转动。
为减轻驾驶员所需的制动力，绝大部分车辆都有液压助力器或真空助力器。
（2）制动系统中用到两种摩擦力：动摩擦力和静摩擦力。
在制动系统中，摩擦力的大小取决于作用在摩擦表面上的压力和摩擦接触面积。
不同的摩擦材料有不同的摩擦性能或摩擦系数。
摩擦产生的热量必须散失。
摩擦材料由石棉或非石棉材料制成。
（3）制动系统利用液压装置进行制动。
因为液压是不可压缩的，制动液能用来传递运动和力。
第2章制动器2.1 引言制动器是制动系统中用以产生阻碍车辆运动或运动趋势的力的部件。
制动器主要有摩擦式、液力式和电磁式等几种形式。
盘式制动器使用说明书盘式制动器使用说明书盘式制动器使用说明书目录一、性能与用途.1二、结构特征与工作原理..1三、安装与调整..4四、使用与维护..9五、润滑...12六、特别警示...13七、故障原因及处理方法...12附图1：盘式制动器结构图...15附图2：盘形闸结盘式制动器使用说明书目???录一、性能与用途 (1)二、?结构特征与工作原理 (1)三、?安装与调整 (4)四、?使用与维护 (9)五、?润滑? (12)六、特别警示 (13)七、?故障原因及处理方法? (12)附图1：盘式制动器结构图 (15)附图2：盘形闸结构图 (16)附图3:?制动器限位开关结构图 (17)附图4:?盘式制动器的工作原理图 (18)附图5:?盘式制动器安装示意图 (19)附图6:?制动器信号装置安装示意图 (20)一、性能与用途盘式制动器是靠碟形弹簧产生制动力，用油压解除制动，制动力沿轴向作用的制动器。
盘式制动器和液压站、管路系统配套组成一套完整的制动系统。
适用于码头缆车、矿井提升机及其它提升设备，作工作制动和安全制动之用。
其制动力大小、使用维护、制动力调整对整个提升系统安全运行都具有重大的影响，安装、使用单位必须予以重视，确保运行安全。
盘式制动器具有以下特点：1、制动力矩具有良好的可调性；2、惯性小，动作快，灵敏度高；3、可靠性高；4、通用性好，盘式制动器有很多零件是通用的，并且不同的矿井提升机可配不同数量相同型号的盘式制动器；5、结构简单、维修调整方便。
二、结构特征与工作原理1、盘式制动器结构(图1)盘式制动器是由盘形闸(7)、支架(10)、油管(3)、(4)制动器信号装置(8)、螺栓(9)、配油接头(11)等组成。
盘形闸(7)由螺栓(9)成对地把紧在支架(10)上，每个支架上可以同时安装1、2、3、4对甚至更多对盘形闸，盘形闸的规格和对数根据提升机对制动力矩的大小需求来确定。
2、盘形闸结构(图2)盘形闸由制动块（1）、压板(2)、螺钉(3)、弹簧垫圈(4)、滑套(5)、碟形弹簧(6)、接头(7)、组合密封垫(8)、支架(9)、调节套(10)、油缸(11)、油缸盖(12)、盖(13)、放气螺栓(17)、放气螺钉(19)、O形密封圈(20)、Yx密封圈(21)、螺塞(22)、Yx密封圈(23)、压环(24)、活塞(25)、套筒(26)、联接螺钉(27)、键(28)及其它副件、标件等组成。
3、制动器限位开关结构（图3）制动器限位开关由弹簧座(1)、弹簧(2)、滑动轴(3)、压板(6)、开关盒(7)、螺栓M4x45(9)、轴套(11)、盒盖(14)、螺钉M4X10(17)、微动开关JW-11(20)、支座板(23)、导线BVR(24)、装配板(29)及其它副件、标件等组成。
4、盘式制动器的工作原理（图4）???????????????????????????????????????????????????????????盘式制动器是靠碟形弹簧预压力制动，油压解除制动，制动力沿轴向作用的制动器。
提升机制动时，图2中碟形弹簧(6)的预压力迫使活塞(25)向制动盘移动，通过联接螺钉(27)，将滑套(5)连同其上的制动块(又名闸瓦)推出，使制动块(1)与卷筒的制动盘接触，并产生正压力，形成摩擦力而产生制动。
提升机松闸运行时，油缸(11)A腔中充入压力油，活塞(25)再次压缩碟形弹簧(6)，并通过联接螺钉(27)带动滑套(5)向后移动(离开制动盘)，从而使制动块(1)离开制动盘，解除制动力(即松闸)。
滑套(5)是由钢套和拉杆组成的装配件,其拉杆承受制动时的切向力。
制动块(1)嵌合在滑套(5)的燕尾槽中,并用压板(2)、螺钉(3)将其固定。
键(28)防止滑套(5)转动。
转动放气螺钉(19)，可排出油缸中的存留气体，以保证盘形闸能灵活地工作。
盘形闸在密封件允许泄漏范围内，可能有微量的内泄，虽内泄油可起润滑滑套(5)与支架(9)的作用，但时间较长时，内泄油可能存留过多，因此应定期从螺塞(22)处排放内泄油液。
如上所述，盘式制动器的工作原理是油压松闸，弹簧力制动。
如（图4）所示：当油腔Y通入压力油时，碟形弹簧组(3)被压缩，随着油压P的升高，碟形弹簧组(3)被压缩并贮存弹簧力F，且弹簧力F越来越大，制动块离开闸盘的间隙随之增大，此时盘形制动器处于松闸状态，调整闸瓦间隙△为1mm?(注：调整方法见后)；当油压P降低时，弹簧力释放，推动活塞、滑套连同其上的制动块(又名闸瓦)，使制动块向制动盘方向移动，当闸瓦间隙△为零后，弹簧力F作用在闸盘上并产生正压力，随着油压P的降低正压力加大，当油压P=0时，正压力N=Nmax，在N力的作用下闸瓦与闸盘间产生摩擦力即制动力最大（全制动状态）；当P=Pmax时，N=0，△=△max，即全松闸。
由上可以看出盘形制动器的摩擦力决定于弹簧力F和油压力F1，当闸瓦间隙为零后：N=F-F1=F-△PA=f（p）其中：N——正压力F——弹簧力F1——△PA-油压力A——活塞有效面积△?P——油压下降值（P贴-P1）上述说明，改变油压P可以获得各种不同的正压力N，即可得到不同的制动力，以达到了调速的目的。
油压P1值的改变是借助于液压站的电液调压装置来实现的。
（注：制动力矩的选择计算见液压站使用说明书。
）三、安装与调整在安装就位前应将制动器限位开关调整螺钉调整到最短位置或暂时整体拆下，待制动器调整好后再进行复原和调整，以免调整闸间隙时(闸油缸充油时)将限位开关压坏。
1、?盘式制动器的安装要求(图5)1)、闸瓦的两个大平面应刮平，按其装配图进行装配，并使闸瓦与滑套贴合面完全贴合，以硧保闸瓦与闸盘各处间的压力均匀。
2)、盘式制动器的油管、盘形闸油缸及油道、活塞等应洁净，表面不得存在碰伤等。
3)、检查闸盘端面偏摆量，其值不得大于设计图纸要求。
4)、同一个盘式制动器的支座两侧面与制动盘的制动面距离的偏差ΔH不得大于0.5mm，制动器支座两侧面与制动盘的制动面不平行度不得大于0.2mm。
5)、各盘式制动器的制动油缸对称中心线水平面与主轴轴线应在同一水平面内，其偏差Δ2不得大于±3毫米。
6)、在闸瓦与制动盘全接触的情况下，实际的平均磨擦半径R实不得小于设计的平均磨擦半径Rδ。
7)、制动器支座与制动盘外缘的间隙C不得小于5毫米。
8)、其它要求应符合安装规范国家建委标准TJ231(六)-78的规定。
2、?盘式制动器的安装程序(图5)1)在盘式制动器安装前，必须对制动器与液压站、油路管道、制动器的油管、盘形闸的油缸及油道、活塞等进行仔细清洗，不允许油路系统中有金属粒、杂质等存在，并防止油缸各滑动表面碰伤。
2)、盘式制动器与液压站的联接油管、接着等必须用20%的盐酸溶液洗涤，然后用30%的石灰水冲洗，最后用清水洗净，干燥后涂上清洁的相应的液压油后才能安装和使用。
3)、油管、管接头焊接后或更换新的油管时，应按上一条款的方法处理后才能安装使用。
4)、清洗制动盘，使制动盘的制动面显出金属光泽后吹干除尽清洗剂，任何油污和防锈剂都将大大减少制动力矩。
5)、如(图1)，将盘形闸(7)牢固地把在支座(10)上，用力矩扳手检查盘形闸(7)与支底(10)连接螺栓，并拧紧到图纸所要求的力矩为止。
将整个装置安装就位并应符合安装规范及相关要求后，拧上地脚螺栓，但不要拧死。
6)、将各盘式制动器装置接上相应油管，使盘式制动器与液压站相连。
7)、如(图2)，将其后部碟形弹簧预压螺栓(27)完全拧紧，确保碟形弹簧预压力，否则制动力将大大降低，影响制动性能。
8）、闸间隙的调整（详见后边调整部份）。
9)、降低油压到残压使制动块(1)紧紧抱住闸盘，并反复动作三次以上检查安装位置是否正确，并做相应调整。
(如：支底与垫板的接触程度等。
)10)、拧紧地脚螺栓并检查安装位置是否变化，如有变化要查明原因并重新调整。
11)、安装好后将垫铁组各垫板点焊在一起，然后二次灌浆。
12)、负荷试验：工作制动、紧急制动、二级制动、提升、下放减速度等试验均按提升机、液压站使用说明书进行。
3、盘式制动器的调整1）、盘形闸放气与闸间隙的初调整如(图2)，旋转调节套(10)，让制动块(1)与制动盘接触(注：为避免切断活塞上的密封圈而产生漏油现象，因此，在安装或检修后第一次调整闸瓦间隙时，必须首先将调整螺栓向前拧入使制动块(1)与制动盘贴合)。
然后向盘式制动器充入约0.5Mpa油压，将放气螺钉19稍许松开放气，直到冒油无气泡时放气结束，重新拧紧放气螺钉19；然后分三级进行调整，即第一次充入最大工作油压(注：实际需要最大油压按整个提升系统满足各规程、标准、安全运行的要求进行计算的结果设定)的三分之一油压，制动块(1)由于碟形弹簧缩使之后移，随之将调节套(10)向前拧入，推动制动块(1)与制动盘贴合上，第二次充入最大工作油压的三分之二油压，重复将调节套(10)向前拧入，推动制动块(1)与制动盘贴合上,第三次充入最大工作油压调整闸瓦间隙为0.5mm,再反向旋转调节套(10)，使制动块(1)与闸盘间隙增加到0.8mm,将调节套(10)的锁紧螺钉拧紧。
2）、贴磨闸瓦贴磨各闸瓦，使接触面积应达到闸瓦全面积的60%以上，其贴磨方法如下：a)、贴磨前，先保证制动盘干净。
b)、预测贴闸皮时油压值。
c)、预测各闸瓦(制动块)厚度。
为保证闸瓦接触面积以减少贴磨时间，并保证闸瓦与制动油缸中心线安装后垂直，可先将闸瓦取下，以闸瓦与滑套贴合面为基准刨削闸瓦，直到刨平，再装配到制动器上。
d)、起动主电机进行贴磨闸瓦运转(不得挂钢丝绳和提升容器)，贴磨正压力一般不宜过大，略比贴闸皮的油压低0.2-0.4Pa。
贴磨闸瓦应在低速下进行。
贴磨时应随时注意制动盘温度不得超过80℃(用点温计测量)，以免损伤制动盘表面粗糙度。
超温时应停止贴磨，待冷却后再运转。
依次断续运转，直到闸瓦接触面积达到要求为止。
为了防止贴磨闸瓦时制动盘磨出沟纹或拉伤，在贴磨过程中还应随时注意观察制动盘的表面情况，如发现制动盘表面出现拉伤或沟纹时必须停磨闸瓦，用油石或细锉清除。
并相应将闸瓦取下检查，如发现金属粒子或碎片嵌入闸瓦内时，应消除干净后再贴磨闸瓦。
按此法直到闸瓦贴磨到规定的接触面积要求时为止。
只有这样在以后正常运转中才能减少制动盘的损伤程度，否则不经上述处理，势必使制动盘损伤的金属粒子或碎片嵌入到闸瓦内形成研磨剂，造成闸瓦磨损制动盘，而制动盘磨损的金属粒子或碎片反过来又磨损闸瓦或嵌入其内，造成恶性循环，两者俱伤的局面。
因此，在安装调试中必须严格按上述要求贴磨闸瓦。
3）、闸间隙的调整贴磨闸瓦达到要求后，应按相关标准调整好闸瓦与制动盘的间隙。
调整方法如下：(图2)1)、参考上节闸间隙的初调整部份。
