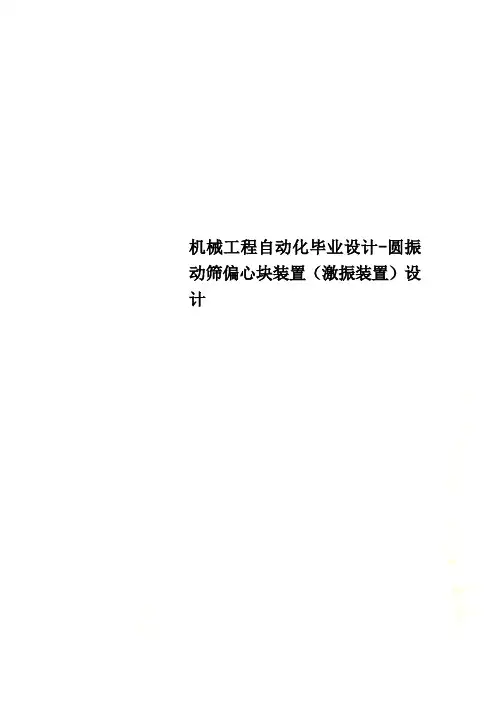

机械工程自动化毕业设计-圆振动筛偏心块装置（激振装置）设计本科毕业设计题目：圆振动筛偏心块装置（激振装置）设计学院: 机械自动化学院专业: 机械工程及自动化学号:学生姓名:指导教师:日期: 二〇一三年六月摘要目前在我国各种矿山机械设备中，振动筛是问题较多、维修量较大的设备之一。
这些问题突出表现在筛箱断梁、裂帮,稀油润滑的振动器漏油、齿轮打齿、轴承温升过高、噪声大等问题，同时伴有传动带跳带断带等故障。
这类问题直接影响了振动筛的使用寿命，严重影响了生产效率。
本设计对振动筛进行了方案论述，包括振动筛的分类与特点，确定了设计方案；进行了物料的运动分析、振动筛的动力学分析，以及动力学参数的计算，合理设计了振动筛的结构尺寸；进行了激振器的偏心块设计与计算（包括原始的设计参数）；进行了轴承的选择和计算，与电动机设计与校核；进行了主要零部件的设计与计算，如皮带的设计计算与校核，弹簧的设计计算，轴的强度有限元分析，然后进行了设备维修、安装、润滑及密封的设计。
关键词：圆振动筛；激振器；有限元法abstractAt present,among the varied mine machineries the shaker is one of the devices which need frequent maintenance and have their own problems. For the shaker, such problems consist of breakages for beam, straining box, and sieve plate; oil spill out when the vibration exciter used oil lubrication; meantime, the bearing may break in the high work temperature. What’s more, the vibration exciter also produces big noise. All these issues directly influence the life of the shaker, and they also seriously affect the production rate.The framework about designing shaker has been introduced, including the classification and features, and design program of the shaker; After analyzing on the shaker’s dynamics of the shaker, the structure of vibrating screen size has been designed; conducting the research of the eccentric block of the exciter, afterward, design and calculate for the original parameters concerned with; designing and verification for the main components, such as motor, belts, spring, the axis, bearings. Then the maintenance of equipment, installation, lubrication and the design for sealing have been studied in the latter part of this project. What’s important in this design, Finite Element Method (FEM) has been used to compute the strength of an critical axle on the round exciter.Key words:Round Shaker; Vibrator; FEM目录1 绪论 (1)1.1 前言 (1)1.2 课题研究背景 (1)2 设计任务 (2)2.3 设计任务 (2)3 单轴圆运动惯性振动筛的构造与特点 (3)3.1 简单振动筛 (3)3.2 自定中心振动筛 (3)3.3 其他形式的圆振筛 (3)3.4 单轴圆振筛激振器及其存在问题 (4)3.4.1 激振器 (4)3.4.2 激振器中的偏心块 (4)4 圆振筛物料运动的基本原理 (6)4.1 圆振筛筛面物料受力分析 (6)4.2 出现正向滑行的条件和正向滑行指数 (7)4.3 出现反向滑行的条件及反向滑行指数 (9)4.4 出现抛掷运动的条件及抛掷指数 (10)5 振动筛的参数选取计算与动力分析 (12)5.1 振动筛运动学参数的选取与计算 (12)5.1.1 抛掷指数D (12)5.1.2 振动强度K (12)5.1.3 筛面倾角α (13)5.1.4 筛箱的振幅A (13)5.1.5 振动次数n (13)5.1.6 实际振动强度K (13)s5.1.7 物料的理论平均速度和实际平均速度 (13)5.2 振动筛工艺参数的选取与计算 (15)5.2.1 筛面的长度和宽度 (15)5.2.2 筛机的生产率和筛分效率 (15)5.3 振动筛的动力学分析以及动力学参数的选取与计算 (16)6 激振器主要零件的设计与计算 (24)6.1 激振器偏心块的设计及校核 (24)6.2 轴承选取以及校核 (27)6.3 电工功率的计算以及电动机的选取： (29)6.4 键的选取与校核 (30)6.5 带的设计 (31)6.5.1 选取皮带的型号 (31)6.5.2 传动比 (31)6.5.3 带轮的基准直径 (31)6.5.4 带速 (32)6.5.5 确定中心距和带的基准长度.. 326.6 轴的设计与校核 (34)6.6.1 轴的设计形状 (34)6.6.2 轴的有限元分析（校核） (35)7 振动筛的安装维护及润滑 (38)7.1 振动筛的安装及调试 (38)7.1.1 安装前的准备 (38)7.1.2 安装 (38)7.1.3 试运转 (38)7.2 操作要点 (39)7.3 维护与检修 (39)7.3.1 维护 (39)7.3.2 常见故障处理 (40)7.4 振动筛的轴承润滑的改进 (40)结束语 (42)参考文献 (43)致谢 (44)附录 (45)1 绪论1.1前言从井下或露天采矿开采出来的或经过破碎的物料，是以各种大小不同的颗粒混合在一起的。
