振动筛使用说明书

振动筛安全操作指示书振动筛是一种常见的筛分设备，广泛应用于矿山、建筑、化工、冶金等行业。

在使用振动筛时，为了确保工作安全，必须严格遵守安全操作规程。

以下是振动筛的安全操作指示书，详细说明了振动筛的使用方法和注意事项。

一、安全操作前的准备1. 检查振动筛的各个部件是否完好，有无松动、磨损或裂纹等情况。

如有发现异常，请联系维修人员进行处理。

2. 检查振动筛的电源线路是否正常，连接是否牢固，电源插头是否接地良好。

3. 了解振动筛的工作原理和操作方法，熟悉各个控制开关的功能。

二、正确操作振动筛1. 在开机前，先确认周围人员已远离振动筛的工作范围，并戴好防护设备，如安全帽、耳塞、防尘口罩等。

2. 打开振动筛的电源开关，调整振动筛的振幅和频率，使其适应所需筛分工作。

3. 将需要筛分的物料均匀地放入振动筛的进料口，避免一次过多或不均匀投料。

4. 筛分过程中，严禁用手或其他工具接触振动筛的筛网或振动部件，以免造成安全事故。

5. 关注振动筛的工作状态，及时检查筛分效果和设备运行情况。

如发现异常情况，应及时停机检修。

6. 在停机前，先关闭振动筛的电源开关，然后再将剩余物料清空，并进行设备的日常清洁、检查、维护工作。

7. 若需更换筛网或进行其他维修工作时，必须先切断电源，然后按照维修操作指导书进行操作。

三、安全注意事项1. 使用振动筛时要保持清醒状态，切勿在疲劳、醉酒或服用药物后操作设备。

2. 禁止未经授权的人员擅自操作振动筛，以免发生安全事故。

3. 在振动筛工作过程中，严禁将手或其他物品伸入振动筛的工作区域，以免发生危险。

4. 注意保持工作环境的整洁、干燥，防止杂物掉入振动筛内部，影响设备正常运行。

5. 如发现振动筛有异常振动、噪音或异味等情况，应立即停机检查，并联系维修人员处理。

6. 若在操作过程中出现火灾、电击或其他紧急情况，应立即切断电源，并采取相应措施进行扑灭火灾或救助伤者。

7. 禁止在振动筛工作区域内抽烟、堆放易燃物品或进行其他危险行为。

TQLZ系列高效振动清理筛使用说明书山东亿恺仓储工程有限公司目录1、用途、适用范围和性能特点2、主要技术参数3、主要结构及工作原理4、吊运、安装和调整5、操作与使用6、维修和保养7、故障的排除8、易损件注：1.使用本设备时请务必仔细阅读本使用说明书2.我公司随时改良产品，本使用说明书更改恕不另行通知。

1.用途、适用范围和性能特点TQLZa系列高效振动清理筛主要用于制粉、饲料、碾米、化工、食品、榨油等行业的原料清理或分级。

通过更换不同孔径的筛片，可清理小麦、玉米、稻谷、油料等多种颗粒状的物料。

本机结构简单、体积小、重量轻、运行平稳、噪音小、能耗低、密闭性好、操作维修方便等特点，是理想的清理设备。

如配备风选器，可以清除轻杂，且使机器处于负压状态工作，无粉尘外溢。

2.主要技术参数45°。

.产量栏27/90含义：清理小麦时产量为27t/h，初清小麦时产量为90t/h。

.清理时，上层筛片配备Φ6、Φ7、Φ8、Φ9、Φ10筛孔，初清时，上层筛片配备Φ12、Φ13、Φ14、Φ16、Φ18筛孔。

.清理其他物料时应根据物料的容重（或比重）、悬浮速度、表面形状、物料大小，选用适当的处理能力及筛孔尺寸。

3.主要结构及工作原理TQLZa系列高效振动清理筛主要有机架、进料箱、振动电机、机身、出料箱等部件组成。

(见图一)—1—其原理是用筛选法按物料的粒度进行分离。

物料由进料管（1）进入进料斗（2），通过调节板（3）调节物料的料流使物料均匀地落到淌料板（4）上，随筛体振动，并沿淌料板流到上筛片（5）上面。

大型杂质沿上层筛面流入大杂出口（9）排出机外，通过上层筛孔的筛下物落到下筛片（6）上，其中小型杂质通过下筛片（6）的孔眼落到机身底板（7）上，通过细杂出口（8）排出机外，纯净物料沿下层筛面直接流入净料出口（10）。

4.吊运、安装和调整为了吊装及运输安全可靠，本机的筛体（即振动部分）与机架用4块固定板（漆成黄色，以引起注意）固定在一起。

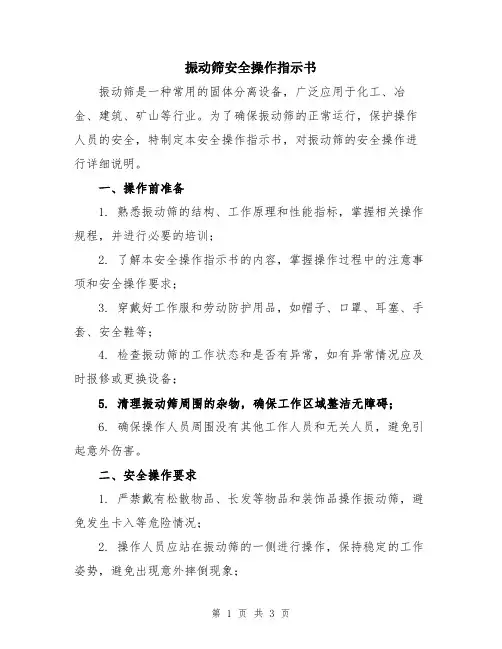

振动筛安全操作指示书振动筛是一种常用的固体分离设备，广泛应用于化工、冶金、建筑、矿山等行业。

为了确保振动筛的正常运行，保护操作人员的安全，特制定本安全操作指示书，对振动筛的安全操作进行详细说明。

一、操作前准备1. 熟悉振动筛的结构、工作原理和性能指标，掌握相关操作规程，并进行必要的培训；2. 了解本安全操作指示书的内容，掌握操作过程中的注意事项和安全操作要求；3. 穿戴好工作服和劳动防护用品，如帽子、口罩、耳塞、手套、安全鞋等；4. 检查振动筛的工作状态和是否有异常，如有异常情况应及时报修或更换设备；5. 清理振动筛周围的杂物，确保工作区域整洁无障碍；6. 确保操作人员周围没有其他工作人员和无关人员，避免引起意外伤害。

二、安全操作要求1. 严禁戴有松散物品、长发等物品和装饰品操作振动筛，避免发生卡入等危险情况；2. 操作人员应站在振动筛的一侧进行操作，保持稳定的工作姿势，避免出现意外摔倒现象；3. 操作前务必检查振动筛的电气设备是否正常，排除潜在的电气故障隐患；4. 操作人员应远离振动筛的工作范围，避免受到物料的溅出或物体的击打造成伤害；5. 操作人员应按照规定的操作程序进行操作，严禁随意调整振动筛的工作参数；6. 操作人员应定期检查振动筛的零部件是否松动、磨损或受损，如有异常情况应及时维修或更换；7. 在操作中如发现振动筛有异常声音、振动幅度突然增大或减小等情况，应立即停机检查原因；8. 操作人员应定期清洁振动筛的筛网，防止堵塞影响工作效率，并定期进行维护保养；9. 操作人员应遵守相关的安全生产规定，不得进行超负荷操作和违反安全操作规程的行为；10. 如遇紧急情况，应立即停止操作，关闭电源，采取相应的紧急应急措施。

三、事故处理与急救措施1. 在操作过程中如发生设备异常、电气故障、漏电或严重的机械故障时，应立即停机并通知有关维修人员进行处理；2. 在操作过程中如有人员受伤或发生意外事故，应立即停机并采取紧急救护措施，并及时报告相关部门；3. 操作人员应熟悉公司的应急设备和急救知识，掌握常规的急救方法和技巧，并及时进行急救处理；4. 在事故处理和急救过程中应保持冷静，按照救助流程进行救助，并避免造成二次伤害。

振动筛操作规程振动筛是一种常用的固体颗粒筛分设备，广泛应用于矿山、建筑、化工、冶金等行业。

为了保证振动筛的正常运行和操作安全，下面是振动筛的操作规程，详细介绍了振动筛的操作步骤、注意事项和维护保养等内容。

一、操作步骤：1. 检查振动筛的外观是否完好，各部位是否松动，以及电气设备是否正常运行。

2. 检查振动筛的电机是否正常，各连杆、连轴器、传动装置是否牢固。

3. 打开振动筛的进料口，将需要筛分的物料均匀放入振动筛内。

4. 启动振动筛的电机，并将振动筛设定到合适的筛分粒度。

调整振动筛的振动幅度和频率，使其适应不同物料的筛分要求。

5. 观察振动筛的筛分效果，根据需要可以调整振动筛的振动参数，以达到最佳的筛分效果。

6. 当物料筛分完成后，关闭振动筛的电机，停止振动筛的振动。

7. 清理振动筛内的物料残留，并将振动筛清洁干净，以备下次使用。

二、注意事项：1. 在操作振动筛之前，必须检查振动筛的机械部件是否正常，电气设备是否正常运行，以确保安全操作。

2. 在启动振动筛之前，应当确保振动筛内没有杂物和异物，以避免对设备造成损坏。

3. 操作振动筛时应严格按照规程进行操作，禁止超负荷运转和过量进料，以免对设备产生不良影响。

4. 在振动筛运行过程中，应注意观察振动筛的运行情况，如发现异常情况及时停机排查，以确保操作安全。

5. 振动筛在停机前，应将电源切断并清理振动筛内的物料残留，避免堵塞和杂质的积聚。

三、维护保养：1. 振动筛在运行一段时间后，应定期进行维护保养，包括清洗筛网，检查传动装置和电气设备的运行情况，以保证设备的正常运转。

2. 振动筛的电机应定期检查润滑油的情况，并及时更换油品，以保证电机的正常运行。

3. 振动筛的筛网一般都会因长时间使用而磨损或损坏，定期检查并更换磨损的筛网，以保证筛分效果。

4. 振动筛在长时间停用之前，应对设备进行彻底清洗，并放置在干燥通风的地方，以防止设备生锈和损坏。

总结：振动筛的操作规程对于保证设备的正常运行和操作安全非常重要。

振动筛操作手册1. 简介本操作手册旨在提供有关振动筛的使用和维护的详细指导。

振动筛是一种常用于分离和筛选颗粒状材料的设备，广泛应用于矿石加工、建筑材料、化工等行业。

2. 设备安装- 确保振动筛的基础牢固、平整，并符合相关安全要求。

- 根据振动筛的尺寸和重量，选择适当的起重设备进行安装。

- 关注设备的电源供应和接地，确保符合安全标准。

- 安装完毕后，进行设备检查和调试，确保一切正常运作。

3. 操作步骤1. 打开振动筛的电源开关，确保电源供应正常。

2. 将要筛选的物料均匀地放置在振动筛上。

3. 调节振动筛的振动频率和振动幅度，以适应不同物料的筛选要求。

4. 观察筛选效果，根据需要调整振动筛的工作参数，以达到满意的筛选效果。

5. 筛选结束后，关闭振动筛的电源开关，停止振动运作。

4. 维护保养- 定期清理振动筛内的物料残留，防止堵塞和影响筛选效果。

- 检查振动筛的筛网是否损坏或磨损严重，如有问题及时更换。

- 关注振动筛的电动机和传动装置的工作状态，确保运转平稳。

- 定期检查振动筛的密封件是否完好，如发现磨损或老化，及时更换。

- 注意定期校准振动筛的工作参数，确保其正常运行。

5. 安全注意事项- 操作振动筛时，应正确佩戴个人防护设备，如安全帽、眼镜等。

- 在操作过程中，严禁将手部或其他物体放入振动筛内部。

- 遇到异常情况或设备故障，应立即停止使用，并及时联系维修人员。

- 在进行维护和保养时，必须切断电源并锁定能源开关，以确保操作人员的安全。

本操作手册提供了振动筛的基本操作步骤和维护保养指南，但具体的操作和维护应根据实际情况和设备说明书进行。

务必遵守相关安全规定，以确保操作人员的安全和设备的正常运行。

振动筛安全操作指示书范本一、引言振动筛是一种常见的用于分离固体颗粒的设备。

为确保操作人员的安全，必须遵守一些特定的操作规程。

本指示书将详细介绍振动筛的安全操作方法，以帮助操作人员正确使用设备，预防事故的发生，并保护人身和设备的安全。

二、操作前的准备1. 检查振动筛的工作环境是否清洁、干燥，确保设备周围没有杂物和障碍物。

2. 检查振动筛的电源是否正常，确认设备的电气系统符合现场安全要求，无漏电和电气故障。

3. 确保振动筛的上部密封装置和下部出料口处及时清理，并将清洁物料妥善处理。

4. 确保所有操作人员都穿着合适的工作服和安全防护用品，包括耐磨手套、防护眼镜和耳塞等。

三、操作步骤1. 打开振动筛的电源开关，确保设备正常运行。

在设备开机前，不要将手放入振动筛内部。

2. 将待处理的物料均匀地放入振动筛中，并避免过载操作，防止设备发生异常振动。

3. 在振动筛工作过程中，操作人员不得将手或其他物品伸入筛网内部，以免发生意外伤害。

4. 如发现振动筛运行中出现异常声音或振动，应立即停止设备，并检查故障的原因。

在确认设备无故障后方可继续工作。

5. 注意观察振动筛的运行状态，确保物料在筛网上均匀分布和顺利通过，避免堵塞和过载。

四、设备维护1. 在操作结束后，关闭振动筛的电源开关，断开电源供应。

并将设备进行彻底清洁，将残留物料清理干净，以避免杂质影响下次操作。

2. 定期检查振动筛的所有部件，特别是筛网和传动装置等，确保其完好无损。

发现问题时及时修复或更换。

3. 定期对振动筛进行润滑，确保设备的正常运行。

在润滑过程中，操作人员必须佩戴合适的防护手套。

五、应急处置1. 在振动筛使用过程中，如发生设备故障、短路或其他紧急情况，应立即切断电源，并按照紧急处理程序进行处置。

2. 如发生人身伤害，应立即停止振动筛运行，及时寻求医疗救助，同时做好伤者的急救工作，确保人员的生命安全。

六、结论本指示书详细介绍了振动筛的安全操作方法和注意事项，希望能帮助操作人员正确使用设备，预防事故的发生。

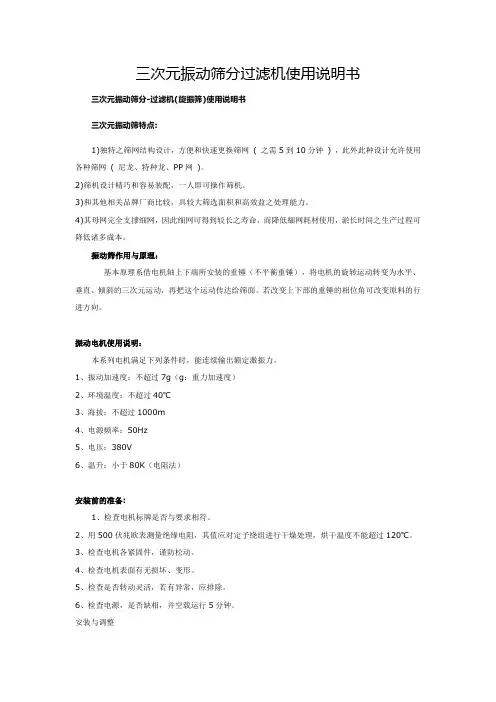

三次元振动筛分过滤机使用说明书三次元振动筛分-过滤机(旋振筛)使用说明书三次元振动筛特点:1)独特之筛网结构设计，方便和快速更换筛网( 之需5到10分钟) ，此外此种设计允许使用各种筛网( 尼龙、特种龙、PP网)。

2)筛机设计精巧和容易装配，一人即可操作筛机。

3)和其他相关品牌厂商比较，具较大筛选面积和高效益之处理能力。

4)其母网完全支撑细网，因此细网可得到较长之寿命，而降低細网耗材使用，淤长时间之生产过程可降低诸多成本。

振动筛作用与原理：基本原理系借电机轴上下端所安装的重锤（不平蘅重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。

若改变上下部的重锤的相位角可改变原料的行进方向。

振动电机使用说明：本系列电机满足下列条件时，能连续输出额定激振力。

1、振动加速度：不超过7g（g：重力加速度）2、环境温度：不超过40℃3、海拔：不超过1000m4、电源频率：50Hz5、电压：380V6、温升：小于80K（电阻法）安装前的准备:1、检查电机标牌是否与要求相符。

2、用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。

3、检查电机各紧固件，谨防松动。

4、检查电机表面有无损坏、变形。

5、检查是否转动灵活，若有异常，应排除。

6、检查电源，是否缺相，并空载运行5分钟。

安装与调整1、电机应紧固在安装面上，安装面必须光滑、平整。

2、电机可水平安装。

3、电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定。

4、电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。

5、激振力的调整。

使用与维修:1、本机应装设电气保护装置。

2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。

3、当电机旋转方向不符合要求时，调整电源相序即可。

4、电机应保证润滑良好，每运行二周左右补充锂基润滑脂（ZL-3）一次，加油时，通过油杯加入适量锂基润滑脂。

YKR/ZKR系列圆、直线振动筛使用说明书一、概述YK、系列筛机是根据我国生产需要，在消化、吸收从德国公司引进的USK、USL型振动筛的基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，是USK、USL型振动筛和其它系列振动筛机。

通过几年生产实践，证明该系列筛机具有处理量大，技术参数合理，结构强度、刚度高、系列化、通用化，标准化程度高，运转平稳可靠、噪音小、维护检修方便等一系列改进提高，完善加工工艺和制造设备，筛机结构更合理，质量显著提高，深得用户好评。

型号意义说明直线振动筛宽度二、用途本筛机系列用于煤炭、冶金、矿山、建材、化工、电力、交通、港口等行业的分级、脱水、脱泥、脱介等作业。

三、技术特性见附页四、工作原理及传动系统a）工作原理：圆振动筛为单轴块偏心激振器，单电机驱动。

筛机的激振是由偏心块产生的离心力产生。

振动轨迹在入料端椭圆长轴与筛面的夹角成锐角，出料端为钝角，这样使出料层不致太薄，入料端层不致太厚，近似于等厚筛分效果。

直线振动筛为双轴偏心块偏心，双电机驱动，电机自同步，筛机的激振是由偏心力所产生。

b)传动系统圆筛由电机直接带动或通过三角带、（可更换皮带轮变速）带动激振器。

直线筛由电机直接驱动激振器，两者都用瓣形挠性联轴器连接。

c)振幅的调节，由增减配重块数量达到。

d)中间传动轴与激振器连接的三爪挠性盘采用制橡胶板制作，具有承截扭矩大，挠性好之长处。

五、结构特点：a)该振动筛系列包括圆振动筛（YK）和直线振动筛（ZK）二大系列，分单层、双、三层、四层四种，整个系列75种规格，单层27种，双层22种，三层16种，四层10种。

b)YK系列振动筛机频率、振幅和筛面倾角均可调整；ZK系列筛机采用双电机驱动自动同步振动器，振幅可调、筛面倾角可在+5°范围内调整。

具体参数可根据物料性质和用户要求确定。

c)筛机采用块偏心，外置式激振器结构，75种规格筛机仅用9种规格激振器互换通用。

2YK系列双层圆运动振动筛安装使用说明书目录一、用途 (2)二、技术特征 (2)三、型号意义 (2)四、结构特点 (3)五、工作原理 (3)六、激振器装配简图 (3)七、起重、运输与保管 (3)八、安装、试运转及验收 (4)九、操作规程 (5)十、润滑与检修维护 (5)十一、易损件明细表 (6)十二、安装总图………………………..…附图二2YK系列振动筛是在消化、吸收国内外先进技术的基础上，结合筛机现场的使用情况进行优化设计的，具有：处理量大、结构强度高、刚性好、运转平衡可靠、噪音小、维护检修方便等一系列优点。

一用途：2YK系列圆运动振动筛适用于煤炭或类似比重矿物预筛分和最终筛分。

三型号意义：1836) 筛面尺寸块偏心圆振动双层四结构特点：2YK系列圆运动振动筛由筛箱、激振器、弹性支撑装置、挠性联轴器及电机等部件组成。

l.筛箱:由筛框、筛板组成。

（1）筛框为高强度螺栓联接的空间金属结构件。

主要由侧板、梁、加强梁、支承座组成。

下部横梁与横向支撑托架组成承重桁架，用于承受筛板和物料的负荷。

支承梁与弹性支撑装置联接，承受筛机振动部分的重量。

在筛框的入料端设有入料异型梁。

在出料端设有出料异型梁。

（2）筛板:为不锈钢焊接筛板、冲孔筛板或橡胶筛板,采用长矩形孔或方孔筛板。

2.激振器：激振器采用对称布置在筛箱两侧板上的块偏心结构，四组偏心块的联接轴用挠性盘与中间轴联接，外设中间保护罩，电机经皮带轮、传动轴和挠性联轴器驱动激振器组。

通过更换、添加或减少配重块，实现振幅的调整。

为保证可靠性，激振器轴承座采用可铰制孔高强度螺栓联接于筛箱。

3.弹性支撑装置:本机通过四组弹性支撑装置与底架或建筑物相联接。

弹性支撑装置采用四个橡胶弹簧减振。

4.挠性联轴器:挠性连轴器采用瓣形结构与激振器联接，可承受较大的启动扭矩,并能减小筛机停车过共振振幅。

五工作原理该筛机根据振动原理,激振器产生的激振力作用在筛箱上，使筛机产生圆运动。

六激振器装配简图（见附图1）七起重、运输与保管八安装、试运转及验收1.安装现场设有桥式吊车起重设备的情况下，应设置起重梁，起重梁应设置在筛机纵轴线上方,起重梁的负荷应大于筛机的重量。

振动筛使用指南---一、简介振动筛是一种用于分离和筛选颗粒物料的设备。

它通过振动来产生力量，将物料分离成不同大小的颗粒。

本指南将介绍如何正确使用振动筛。

二、准备工作在使用振动筛之前，请确保做好以下准备工作：1. 检查设备：确保振动筛处于良好的工作状态，没有损坏或松动的部件。

2. 准备物料：将待处理的物料准备好，并根据需要进行筛分粒度的分类。

三、操作步骤按照以下步骤正确操作振动筛：1. 启动设备：将振动筛连接到电源，并按照设备说明书上的指引，启动设备。

2. 调整振动力度和频率：根据物料的特性和筛分要求，调整振动筛的振动力度和频率。

可以根据实际情况进行试验，逐渐调整到合适的振动状态。

3. 加入物料：将准备好的物料逐渐加入振动筛。

确保物料的均匀分布，避免堆积或过载。

4. 观察筛分结果：在振动过程中，观察筛网上颗粒物料的分布情况。

根据筛分结果，适时调整振动力度和频率，以获得更好的筛分效果。

5. 停止设备：在筛分完成后，将振动筛停止，并断开电源。

四、注意事项在使用振动筛时，请注意以下事项：1. 安全操作：操作人员应该熟悉振动筛的工作原理和设备操作，严格遵守相关安全规定。

2. 清洁和维护：定期清洁振动筛的筛网和设备表面，保持设备的卫生和良好状态。

定期检查和维护设备，确保设备的正常运行。

3. 物料选择：根据物料的性质和筛分要求，选择合适的筛网和操作参数，以达到理想的筛分效果。

4. 频繁试验：对于新的物料或不同颗粒大小的物料，建议进行频繁试验，以确定最佳的操作参数。

五、总结本指南介绍了振动筛的使用指南，包括准备工作、操作步骤、注意事项等。

正确的使用振动筛可以提高筛分效果和工作效率，同时延长设备的使用寿命。

如有任何疑问或问题，请及时咨询相关专业人士。

---以上为振动筛使用指南的简要内容介绍。

如需了解更多详细信息，请参阅相关的专业文献或咨询专业人士。

为了提高振动筛的工作效率和延长其使用寿命，是需要对其进行正确的使用的。

那具体的使用说明是什么呢？具体的使用说明是：1、设备正常使用前，操作者应对筛机的基本结构和工作原理有一定的了解并经常巡视与定期检查，注意积累经验和搜集设备运行数据。

2、设备每次起动之前，注意确保所有运动件与固定件之间的必要间隙。

3、起动前，操作者应对筛机运行必要的检查，重点检查各润滑点润滑是否良好、各连接件有无松脱及各运动伯之间有无卡滞等现象，并且在工作8小时后，对设备所有紧固件重新紧固一遍。

4、筛机每次起动时应确保在空载状态下进行，待运转平稳后，在渐进给料，停机前应先停止给够，待筛面上的物料排净后再停机。

5、筛机在标态、额定善运转时，各轴承的最高温度不得高于75℃，机器在环境温度较高或散热条件较差的海拔地区工作时，应采取必要措施，以利散热。

筛机在运行中出现异常情况、需要检修或进行常规保养，必须停机施行，严禁在动态检修或保养。

设备进行定期检修和日常保养时应由专人负责并符合有关规定。

除此之外，在安装时，还应注意这些：1、设备安装时，须依照供需双方并共同确认的现场相关接口尺寸与安装方式及有关技术要求进行。

2、对于座式安装的直线振动筛，各减振弹簧必须处于垂直状态，弹簧上支座与弹簧面必须承水平状态，调整良好后固定。

悬挂式直线振动筛，其筛面倾角一般可通过弹簧吊杆进行有限调整，调整后应使各组弹簧负荷均匀（通过静态弹簧压缩量检测），同时，应保证筛面左右倾斜度不超过规定限值（筛面左右倾斜不大于2度）。

3、直线振动筛也称也双轴惯性筛，其动力装置一振动电机或块偏心双轴激振器的激振力可进行有限调整。

一般来说，设备整机出厂前已将有关参数调整为设定状态，实际运行中，如果需要进行必要的调整，可按振动电机或块偏心激振器的使用说明书进行调整。

4、设备安装时，应保证振动体-箱体与料斗、溜槽等非运动件之间预留65-85mm的空间，确保设备正常运行和起停时不发生碰撞现象。

振动筛分机的现场使用说明
振动筛分机到达使用现场后需先仔细阅读振动筛分机的使用说明书才
能开始使用,在使用前,首先要对振动筛分机进行安装调试,并注意使用的
需要注意的事项,在使用中也要进行日常的保养与维修,保证振动筛分机能
够更长久的高效使用。

大汉振动机械振动筛分机到达使用现场后需先仔细阅读振动筛分机的
使用说明书才能开始使用，在使用前，首先要对振动筛分机进行安装调试，并注意使用的需要注意的事项，在使用中也要进行日常的保养与维修，保
证振动筛分机能够更长久的高效使用。

一、振动筛分机之振动电机使用说明：
1、振动加速度：不超过7g（g：重力加速度）
2、环境温度：不超过40℃
3、电压：380V
二、振动筛分机的安装与调整
1、使用前应先卸掉运输支撑，运输支撑在弹簧之间用来固定振动筛
上部和下部，防止运输过程中损坏。

2、振动筛应放在水平面上，水平面必须光滑、平整。

3、接电，注意振动电机下部重锤应该逆时针转动。

（因为缺相运转
导致振动电机损坏的本公司概不负责）
4、调整物料运行轨迹，改变三次元振动筛分机振动电机的相位角。

三、使用与维修
1、振动筛分机应装设电气保护装置。

2、振动筛分机运行初期，每天至少检查地脚螺栓一次，防止松动。

3、当电机旋转方向不符合要求时，调整电源相序即可。

4、振动筛分机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。

新乡振动筛厂家大汉振动机械给客户发货时除了随机配备使用说明书外还会对客户收到振动筛分机后进行客户跟踪，以保证客户能够安全放心的使用。

目录SCHENCK振动筛说明书 (1)第1章振动筛的安装和试运行 (2)1.1 振动筛的接收，存放和转运………………………………………………….1.2 激振器的存放和转运……………………………………………………….…1.3 支承结构………………………………………………………………….……1.4 设备配置和功能……………………………………….………………….…...1.5 振动筛的组装和安装………………………………………………………….1.6 安装激振器……………………………………………… …….… …………..1.7 安装插塞重物………………………………………………….……………..1.8 取出插塞重物………………………………………………….……………..1.9 激振器的润滑……………………………………………………….………..1.10 电动机说明…………………………………………………………………1.11 安装中间轴………………………………………………………………….1.12 安装驱动轴………………………………………………………………….1.13 安装皮带驱动装置………………………………………………………….1.14 螺栓旋紧扭矩……………………………………………………………….1.15 安装筛板(USF PIPO Ⅱ型)…………………………...…………………….1.16 卸下筛板(USF PIPO Ⅱ型)…………………………...…………………….1.17 振动筛的试运行…………………………………………………………….1.18 测量筛机振动……………………………………………………………….1.19 开始安装及起动检查表............................................................. 第2章振动筛的操作.. (42)2.1 振动筛的操作………………………………………………….……….……2.2 计算材料输送率…………………………………..……………………….…第3章振动筛的维护图 (46)3.1 振动筛的维护……………………………………………….…………….…..3.2 激振器的润滑…………………………………………….…………………….3.3 200小时检查…………………………………………………………………….3.4 1000小时检查…………………………………………………………………..3.5 润滑计划表…………………………………………………….……………….3.6 推荐的备件................................................................................ 第4章图纸清单和附图.. (57)4.1 图纸清单和附图……………………………………………….………………..第1章振动筛的安装和试运行1.1 振动筛的接收1.1.1在打开包装箱或开始安装振动筛之前，应彻底检查所提供的说明书和图纸。

振动筛安全操作手册1. 引言本安全操作手册旨在指导用户正确操作振动筛，以确保操作人员和设备的安全。

在使用振动筛之前，请详细阅读并严格遵守本手册中的操作规程和安全要求。

2. 振动筛概述振动筛是一种常用的筛分设备，广泛应用于各种领域的固体物料筛分过程中。

它通过振动促使物料在筛网上进行筛分，分离出细颗粒和粗颗粒。

3. 安全操作要求为确保振动筛的安全操作，以下是一些重要的安全要求和操作注意事项：3.1 使用前的检查- 在使用振动筛之前，必须检查设备是否完好无损，并确保所有部件都处于正常工作状态。

- 检查电源线路和接地是否良好，避免电气安全问题的发生。

3.2 穿戴个人防护装备- 操作人员应穿戴符合标准的个人防护装备，如安全鞋、工作手套和安全眼镜。

- 长发的操作人员应将头发整理好，以避免卷入设备引起危险。

3.3 操作步骤- 在操作之前，务必熟悉振动筛的操作说明书，并按照说明书的要求进行操作。

- 在操作过程中，严禁将手指或其他物体伸入振动筛的筛网内部，以防止夹伤等伤害事故的发生。

- 确保筛分物料的流量不超过振动筛的额定处理能力，以避免设备过载和故障。

- 操作人员应时刻注意设备的运行状态，如发现异常情况，应立即停止操作并报告相关人员。

3.4 维护保养- 定期对振动筛进行检修和保养，包括清洗筛网、检查传动部件和润滑设备等，以保持设备的正常运行和延长使用寿命。

- 在进行维护保养时，务必先切断电源，并等待设备停止运行后再进行操作。

4. 总结本安全操作手册简要介绍了振动筛的安全操作要求，希望用户能严格按照本手册中的规程和要求来操作和维护振动筛设备，确保操作人员和设备的安全。

如果有任何问题或疑问，请及时向相关专业人员咨询。
