紫外辐照计在行业的应用

Uvx-254紫外辐照计使用说明一、标准规定：二、产品简介：紫外线的UVC波段，又称为短波灭菌紫外线,紫外线杀菌灯发出的就是UVC短波紫外线，紫外辐照计专业用于测量UVC紫外线强度，即单位面积的UVC紫外线辐射能功率。

该UVC仪器适用于杀菌、光刻、紫外光源、水处理、医疗、育等领域的紫外辐照度测量工作。

三、UVX-254的结构和参数：1、光谱响应：λ(230nm-280nm) λp=254nm2、主机尺寸：长130mm宽70mm高28mm3、分辨率：0.1uw/cm4、测量精度：±10%5、量程范围0-40000uw/cm6、探头线长：1米7、探头尺寸：直径45mm*厚16mm8、仪器重量：250g9、电池：1000mah可充电锂电池（不可自己更换）10、使用环境：温度（0-40）℃，湿度＜85%RH四、按键操作：1.参加设置在关机状态下,长按" ",进入设置模式选择是否自动关机(AUTOOFF:ON/OFF):短按" "选择ON/OFF选择ON,仪器9分钟无操作,自动关机选择OFF,仪器需要手动关机,短按设置完成,仪器进入到测量模式.2.开机/关机短按" "键执行开机/关机操作3. 按键●开机后,进入实时数据测量状态,同时显示最大值和当前值,短按键当前值在LCD上"保持"最大值继续记录,并且保持当前最大值和当前值在历史记录中.再次按键，取消HOLD功能,进入实时数据测量状态.●在测量模式,长按键,保存最大值和当前值在历史记录中,并且清除最大值和当前值,开始新的测量。

4." "按键记录查询键,查询存储的历史保持数据.在"HOLD"状态下的数据自动存储到"历史保持数据组"中记录组中可以存储8组数据,超过8组数据时,自动删除最旧的记录值.在"记录查询"状态下,长按" "清除所有纪录值.记录数据关机不丢失(更换电池时清除所有纪录值).五、测量及事项注意：1.仪器探头接收窗口正对紫外光源，即可获得当前测试点的紫外线辐射能功率密度，同时显示最大值（MAX)和当前值(RT)。

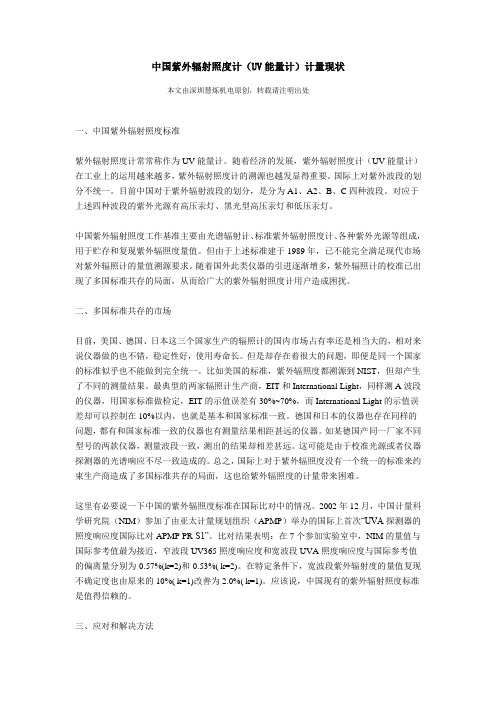

中国紫外辐射照度计（UV能量计）计量现状本文由深圳慧烁机电原创，转载请注明出处一、中国紫外辐射照度标准紫外辐射照度计常常称作为UV能量计。

随着经济的发展，紫外辐射照度计（UV能量计）在工业上的运用越来越多，紫外辐射照度计的溯源也越发显得重要。

国际上对紫外波段的划分不统一。

目前中国对于紫外辐射波段的划分，是分为A1、A2、B、C四种波段。

对应于上述四种波段的紫外光源有高压汞灯、黑光型高压汞灯和低压汞灯。

中国紫外辐射照度工作基准主要由光谱辐射计、标准紫外辐射照度计、各种紫外光源等组成，用于贮存和复现紫外辐照度量值。

但由于上述标准建于1989年，已不能完全满足现代市场对紫外辐照计的量值溯源要求。

随着国外此类仪器的引进逐渐增多，紫外辐照计的校准已出现了多国标准共存的局面，从而给广大的紫外辐射照度计用户造成困扰。

二、多国标准共存的市场目前，美国、德国、日本这三个国家生产的辐照计的国内市场占有率还是相当大的，相对来说仪器做的也不错，稳定性好，使用寿命长。

但是却存在着很大的问题，即便是同一个国家的标准似乎也不能做到完全统一。

比如美国的标准，紫外辐照度都溯源到NIST，但却产生了不同的测量结果。

最典型的两家辐照计生产商，EIT和International Light，同样测A波段的仪器，用国家标准做检定，EIT的示值误差有30%~70%，而International Light的示值误差却可以控制在10%以内，也就是基本和国家标准一致。

德国和日本的仪器也存在同样的问题，都有和国家标准一致的仪器也有测量结果相距甚远的仪器。

如某德国产同一厂家不同型号的两款仪器，测量波段一致，测出的结果却相差甚远。

这可能是由于校准光源或者仪器探测器的光谱响应不尽一致造成的。

总之，国际上对于紫外辐照度没有一个统一的标准来约束生产商造成了多国标准共存的局面，这也给紫外辐照度的计量带来困难。

这里有必要说一下中国的紫外辐照度标准在国际比对中的情况。

紫外辐照计与辐照度的关系紫外辐照计是宽谱线功率测量仪，主要用于测量紫外线的辐射能功率密度，即每平方厘米的辐射能功率。

主要应用领域1. 建筑膜，太阳膜、隔热玻璃等对紫外线的阻隔性能测试；2. 紫外线源（太阳，紫外灯等）的辐射强度测量；3. 紫外消毒，固化；4. 气象和农业生产领域紫外辐照计检测的是紫外线的辐射强度，用于光化学、探伤、紫外光源、植物栽培、大规模集成电路光刻、高分子材料老化等领域的紫外辐射强度测量。

紫外辐照即紫外辐射，是波长为100-400nm的电磁辐射。

是指单位面积上紫外线的辐射强度。

常用来检测紫外辐射强度的仪器称为紫外辐照计，也叫紫外照度计。

虽然叫照度计，但是其实与照度学没有太大的关系，照度学考察的是人眼能看到的可见光，而紫外照度计测量的是紫外光，人眼看不见，所以与辐照度有关。

辐照度称为辐射通量密度，是辐亮度对立体角的积分。

对辐照度进行面积积分可得到辐射的功率。

定义1：单位时间内投射到单位面积上的辐射能量定义2：物体在单位时间和表面上接收到的辐射能。

单位W/m2定义3：照射到包含所述点的无限小面元上辐射通量除以该面元的面积定义4：单位时间内投射到单位面积上的辐射能量。

辐照度（Ee , E）是一种物理参数，是在某一指定表面上单位面积上所接受的辐射能量。

单位：瓦特/平方米紫外辐照计测量的波长分为UVA（320nm-380nm),UVB(280nm-320nm)，UVC（200nm-280nm），联辉科技紫外辐照计LH-126A LH-126C LH-126A可检测UVC，UVB，UVA各种波段。

广泛应用杀菌，固化，药厂检测、污水处理、疾控中心、无损探伤检测、电焊弧光检测、紫外老化实验检测等行业。

商品名称：紫外幅射照度计
规格：ZDZ-1
检测项目：紫外幅射照度测量
产品简介：
本仪器可广泛应用于卫生、医疗、化工、电子、航天等行业，适合于紫外线杀菌、理疗荧光分析、紫外光刻、水处理、育种等领域的紫外幅射照度测量，本仪器由是上海市测量技术研究所与上海市嘉定学联仪表厂共同研制。

技术指标和主要特性
1、光谱响应范围
峰值波长：254 ±lnm
波长范围： 230~290nm
半宽度： 10nm
2、测量范围：0．1~1999x 102μW/cm2
3、准确度：±4％（相对于国家标准）
4、对背景杂散辐射的截止能力：优于10 -4
5、非线性：士1％
6、余弦特性： 11．5％（±10°以内）
7、定标光源：低压汞灯
8、使用环境：温度0～40℃湿度＜85％
9、尺寸和重量：尺寸85 x l60nm2 重量0．5kg
9V迭层电池一节功耗40mW
10、电源和功耗：电源
厂商：天迈生物。

紫外辐照计使用说明书概述适用于杀菌、光刻、水处理、医疗、育种等领域的紫外辐照度测量工作。

UV-B 紫外辐照计有两个测量探头——254nm 探头和297nm 探头，254nm 探头的仪器只能在环境光照度较小的条件下对杀菌灯（低压汞灯）测量有效；每台仪器的探头号和仪器号是一一对应的，有多台仪器的用户，请注意不能将不同仪器的探头互换使用。

技术指标波长范围及峰值波长：（1）UV254 探头：λ：(230～300)nm；λP＝254nm（2）UV297 探头：λ：(275～330)nm；λP＝297nmUV-B双通道紫外辐照计辐照度测量范围：(0.1～199.9×103)μW/cm2紫外带外区杂光：UV254：小于0.1％UV297：小于0.05％准确度：±10％(相对于NIM 标准)角度响应特性：符合国家二级光照度计标准响应时间：1 秒使用环境：温度(0～40)℃；湿度<85%RH尺寸和重量：180mm×80mm×36mm；0.2kg电源：6F22 型9V 积层电池一只结构由紫外探头UV254(或UV297)和读数单元两部分组成，二者通过电缆用插头和插座连接。

读数单元左侧的各按键作用分别为：电源：按下此键为电源接通状态，抬起此键为电源断开状态。

保持：按下此键为数据保持状态，抬起此键为数据样状态(测量时应抬起) 。

UV254：使用254 探头测量时按下此键，（同时应将“UV297”键抬起）。

UV297：使用297 探头测量时按下此键，（同时应将“UV254”键抬起）。

量程按键：“×1”“×10”“×100”“×1000”操作进行紫外辐照度测量时，首先将“电源”键按下，再根据测量需要按下“UV254”（或“UV297”）键和所选定的量程键（注意：“UV254”和“UV297”两个键切勿同时按下），然后将相应的254探头（或297 探头）插入读数单元的插孔内，打开探头盖，将探头光敏面置于待测位置，此时显示窗口上显示的数字与量程因子的乘积即为辐照度值（单位：μW/cm2）。

紫外辐照计的介绍紫外辐照计，顾名思义测量紫外线的仪器。

由于紫外线用途不同，波长也就不同，所以不同的波长需要不同的探头接收器。

紫外辐射的波长范围约10~400nm的光辐射，其中10~200nm的真空紫外波段被大气吸收，对人类没有影响。

有影响的主要是200~400nm的紫外辐射。

林上这款LS125紫外辐照计的主机，可支持7种紫外线测试探头，能智能判断出探头的型号。

探头采用的是数字探头，不仅小还能实时监控数据变化。

插拔式的设计（卡扣式）测量的数据在LCD 上“保持”，并可可保存9组测量数据。

紫外辐照计提供了7种探头，不同探头应用领域不一样：（1）P254探头响应的光谱是：230nm-280nm;λp = 254nm 大功率杀菌灯强度检测，又称为短波灭菌紫外线。

用于疾控中心，医院，食药局。

（2）P254-WP防水探头响应的光谱是：230nm-280nm;λp = 254nm 防水深度1米，可用于污水处理杀菌灯强度检测。

（3）P297探头响应的光谱是：280nm-320nm;适用于297nm,308nm,311nm等波长的UVB 光源强度检测。

一般作为理疗灯应用在皮肤病治疗方面。

（4）P365L探头响应的光谱是：260nm-400nm;λp =365nm 通用于UVA光源强度检测，小量程。

适用于紫外老化实验箱检测等。

（5）P420L探头响应的光谱是：340nm-420nm;λp= 395nm 通用UVA+UVV光源强度检测，小量程。

用于LED功率检测。

（6）E365探头响应的光谱是：320nm-400nm;λp =365nm 可测功率跟能量，大量程。

如高压汞灯固化检测，光刻曝光等。

（7）E395探头响应的光谱是：340nm-420nm;λp= 395nm 其中385nm 365nm的波长也可测，大量程。

如UV LED固化检测，集成电路光刻等行业。

P系列测量显示的数值有：功率最大值、功率实时值、测试时间；E系列测量显示的数值有：功率最大值、能量值、功率实时值。

波长254nm紫外线辐照计原理及维护
原理及适用行业
波长范围为254nm紫外线辐射照度计测量原理：双积分式A/D转换。

是使用专用的盲管紫外线传感器技术，不受阳光灯光等其它射线干扰、测量精度高、性能稳定。

具有自动电池欠压指示及数据保持功能。

整机设计紧凑，使用非常方便。

适用于医院、卫生防疫部门、化工、电子、食品加工厂、娱乐场所等用于消毒的紫外线灯辐照强度的监测。

与目前常用的紫外线辐射照度计相比，该仪表具有巨大的技术优势，是目前常用紫外线辐射照度计的升级换代产品。

具体表现在：
盲管技术紫外线辐射照度计不受阳光灯光等其它射线干扰、测量精度高，专测254nm 紫外辐射强度。

目前大家常用的辐照仪开机后都不指示为零，而且指示值每次开机都变化不定，因为它受到了可见光和其它波长杂紫外光的干扰，不能真正反映灯管的实际辐照强度，为紫外灯消毒效果留下隐患。

平衡电路紫外线辐射照度计性能稳定，数据不漂移。

目前大家常用的紫外线辐射照度计数据的重现性通常都不好，特别是随着使用时间增加，同样强度的光源，每年的读数都不同，这样给经销商带来大量的麻烦，同时用户业觉得疑惑和苦恼。

保养、维护及安全操作准则
仪表应由专人养护、使用。

按国家对计量产品相关要求进行校对。

注意不要在高温、高湿、易燃、易爆和强磁声环境中存放、使用仪表、清洁仪表只能使用湿布和少量洗涤剂，切忌用化学溶剂擦拭表壳，如发现仪表有任何异常，应立即停止使用并送维修。

因紫外线对人体皮肤及眼睛有损害，所以测量中要注意安全防护，以免损害身体健康。

请勿改变仪表内部接线，以免损坏仪表和危及安全。

北师大紫外辐照计使用说明书
北师大紫外辐照计使用说明书：
一、仪器概述
北师大紫外辐照计是一种用于测量紫外辐射强度的仪器，具有高精度、高稳定性、操作简便等特点。

广泛应用于环境保护、卫生防疫、光化学等领域。

二、主要技术指标
1. 测量范围：nm
2. 波长精度：±1nm
3. 测量精度：±5%
4. 响应时间：<5s
5. 操作温度：-10℃-50℃
6. 存储温度：-20℃-60℃
7. 尺寸：170×70×30mm
8. 重量：约200g
三、操作步骤
1. 开机：按下电源键，仪器自动进行自检，自检完成后进入待机状态。

2. 校准：仪器在使用前需要进行校准。

将仪器置于标准光源下，按照校准键进行校准。

校准完成后，仪器自动保存校准数据。

3. 测量：将仪器对准待测光源，按下测量键，等待数秒钟，仪器将自动显示测量结果。

4. 数据存储：仪器内置存储器，可保存最近100组测量数据。

通过按下数据键，可查看历史数据。

5. 关机：长时间不使用仪器时，应关闭电源，以节省电池寿命。

四、注意事项
1. 仪器应避免强光直射和高温环境。

2. 仪器使用前应确保电池电量充足。

3. 长期不使用仪器时，应定期充电，保持电池活性。

4. 仪器表面应保持清洁，避免污垢和灰尘影响测量精度。
