紫外分光光度计
使用说明
1.打开仪器开关,仪器预热15分钟;
2.转动波长旋钮,观察波长显示窗,调整至需要的测量波长;
3.根据测量波长,拨动光源切换杆,手动切换光源;
4.调T零:在透视比(T)模式,将遮光体放入样品架,合上样品室盖,拉动样
品架拉杆使其进入光路;按下“调0%”键,屏幕上显示“000.0”或“-000.0”时,调T零完成;
5.调100%T/ OA:先用参比(空白)溶液荡洗比色皿2-3次,将参比(空白)溶液倒入比色皿,溶液量约为比色皿高度的3/4,用擦镜纸将透光面擦拭干净,按一定的方向,将比色皿放入样品架。
合上样品室盖,拉动样品架拉杆使其进入光路。
按下“调100%”键,屏幕上显示“BL”延时数秒便出现“100.0”(T模式)或“000.0”、“-000.0”(A模式)。
调100%T/ OA 完成;
6.测量吸光度:在吸光度(A)模式下,用待测溶液荡洗比色皿2-3次,将待测溶液倒入比色皿,溶液量约为比色皿高度的3/4,用擦镜纸将透光面擦拭干净,按一定的方向,将比色皿放入样品架。
合上样品室盖,拉动样品架拉杆使其进入光路,读取测量数据;
7.测量完毕后,清理样品室,将比色皿清洗干净,倒置晾干后收起;
8.关闭电源,盖好防尘罩,结束试验。
注意事项
1.调100%T/ OA后,仪器应稳定2分钟再进行测量;
2.光源选择不正确或光源切换杆不到位,将直接影响仪器的稳定性;
3.取拿比色皿时,手指只能捏住比色皿的毛玻璃面,而不能碰比色皿的光学表
面。
UV光解设备操作说明书一、原理1、本产品利用特制的高能高臭氧UV紫外线光束照射恶臭气体,裂解恶臭气体如:氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯,硫化物H2S、VOC 类,苯、甲苯、二甲苯的分子键,使呈游离状态的污染物分子与臭氧氧化结合成小分子无害或低害的化合物,如CO2、H2O等。
2、利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧,即活性氧,因游离氧所携正负电子不平衡所以需与氧分子结合,进而产生臭氧。
UV+O2→O-+O*(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用,对恶臭气体及其它刺激性异味有极强的清除效果。
3、恶臭气体利用排风设备输入到本净化设备后,净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应,使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳,再通过排风管道排出室外。
4、利用高能UV光束裂解恶臭气体中细菌的分子键,破坏细菌的核酸(DNA),再通过臭氧进行氧化反应,彻底达到脱臭及杀灭细菌的目的。
二、产品性能特点有机废气气体利用排风设备输入到本净化设备后,净化设备运用高能UV紫外线光束及臭氧对有机废气进行协同分解氧化反应,使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳,再通过排风管道排出室外。
UV高效光解废气净化设备的性能优势1、能高效去除挥发性有机物(VOC)、无机物、硫化氢、氨气、硫醇类、芳香类(含苯环)等主要污染物。
2、无需添加任何物质:只需要设置相应的排风管道和排风动力,使工业废气通过本设备进行分解净化,无需添加任何物质参与化学反应。
3、适应性强:UV高效光解废气净化设备可适应高浓度,大气量,不同工业废气物质的净化处理,可每天24小时连续工作,运行稳定可靠。
4、运行成本低:UV高效光解废气净化设备无任何机械动作,无噪音,无需专人管理和日常维护,只需作定期检查,本设备能耗低,设备风阻极低<50pa,可节约大量排风动力能耗。

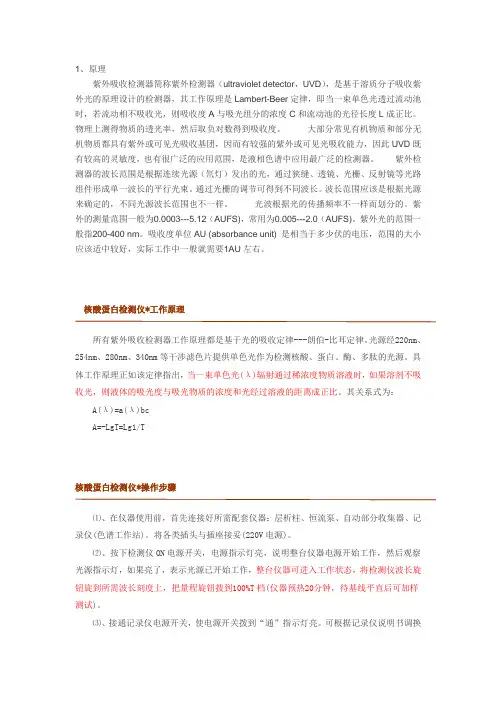

1、原理紫外吸收检测器简称紫外检测器(ultraviolet detector,UVD),是基于溶质分子吸收紫外光的原理设计的检测器,其工作原理是Lambert-Beer定律,即当一束单色光透过流动池时,若流动相不吸收光,则吸收度A与吸光组分的浓度C和流动池的光径长度L成正比。
物理上测得物质的透光率,然后取负对数得到吸收度。
大部分常见有机物质和部分无机物质都具有紫外或可见光吸收基团,因而有较强的紫外或可见光吸收能力,因此UVD既有较高的灵敏度,也有很广泛的应用范围,是液相色谱中应用最广泛的检测器。
紫外检测器的波长范围是根据连续光源(氘灯)发出的光,通过狭缝、透镜、光栅、反射镜等光路组件形成单一波长的平行光束。
通过光栅的调节可得到不同波长。
波长范围应该是根据光源来确定的,不同光源波长范围也不一样。
光波根据光的传播频率不一样而划分的。
紫外的测量范围一般为0.0003---5.12(AUFS),常用为0.005---2.0(AUFS)。
紫外光的范围一般指200-400 nm。
吸收度单位AU (absorbance unit) 是相当于多少伏的电压,范围的大小应该适中较好,实际工作中一般就需要1AU左右。
核酸蛋白检测仪*工作原理所有紫外吸收检测器工作原理都是基于光的吸收定律---朗伯-比耳定律。
光源经220nm、254nm、280nm、340nm等干涉滤色片提供单色光作为检测核酸、蛋白、酶、多肽的光源。
具体工作原理正如该定律指出,当一束单色光(λ)辐射通过稀浓度物质溶液时,如果溶剂不吸收光,则液体的吸光度与吸光物质的浓度和光经过溶液的距离成正比。
其关系式为:A(λ)=a(λ)bcA=-LgT=Lg1/T核酸蛋白检测仪*操作步骤⑴、在仪器使用前,首先连接好所需配套仪器:层析柱、恒流泵、自动部分收集器、记录仪(色谱工作站)。
将各类插头与插座接妥(220V电源)。
⑵、按下检测仪ON电源开关,电源指示灯亮,说明整台仪器电源开始工作,然后观察光源指示灯,如果亮了,表示光源已开始工作,整台仪器可进入工作状态,将检测仪波长旋钮旋到所需波长刻度上,把量程旋钮拨到100%T档(仪器预热20分钟,待基线平直后可加样测试)。
UV-B 紫外辐照计使用说明书 2011-10-13概述适用于杀菌、光刻、水处理、医疗、育种等领域的紫外辐照度测量工作。
UV-B 紫外辐照计 有两个测量探头一一254nm 探头和297nm 探头,254nm 探头的仪器只能在环境光照度较小 的条件下对杀菌灯(低压汞灯) 测量有效;每台仪器的探头号和仪器号是一一对应的, 有多 台仪器的用户,请注意不能将不同仪器的探头互换使用。
技术指标波长范围及峰值波长:(1) UV254探头:入:(230〜300)nm ;入P = 254nm(2) UV297 探头:入:(275 〜330)nm ;入P=297nmUV-B 双通道紫外辐照计辐照度测量范围: (0.1〜199.9 X 103)卩W/cm2紫外带外区杂光: UV254小于0.1 % UV297 :小于0.05 %准确度:土 10% (相对于NIM 标准)角度响应特性:符合国家二级光照度计标准响应时间:1秒使用环境:温度(0〜40) C;湿度<85%RH尺寸和重量:180mnX 80mnX 36mm 0.2kg电源:6F22型9V 积层电池一只 结构 由紫外探头UV254(或UV297)和读数单元两部分组成,二者通过电缆用插头和插座连接。
读数单元左侧的各按键作用分别为:电源:按下此键为电源接通状态,抬起此键为电源断开状态。
保持:按下此键为数据保持状态,抬起此键为数据样状态 UV254:使用254探头测量时按下此键, UV297:使用297探头测量时按下此键, 量程按键: X 10”“X 100”“X 1000”操作进行紫外辐照度测量时, 首先将“电源”键按下,再根据测量需要按下“ UV254'(或“ UV297') 键和所选定的量程键(注意:“ UV254'和“ UV297'两个键切勿同时按下),然后将相应的(同时应将“(同时应将“ (测量时应抬起)。
UV297键抬起)。

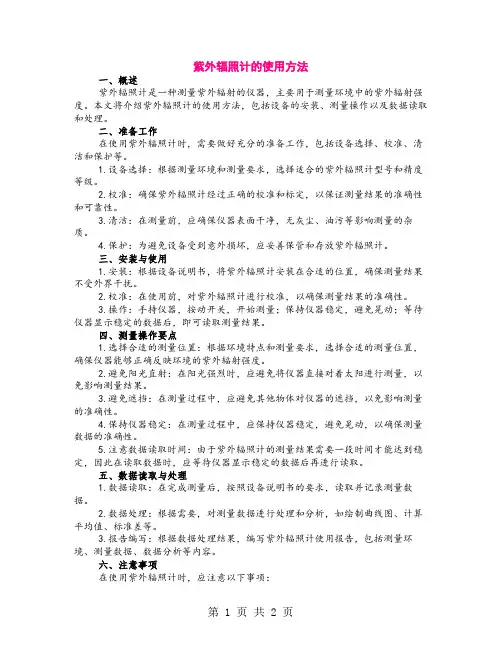

紫外辐照计的使用方法一、概述紫外辐照计是一种测量紫外辐射的仪器,主要用于测量环境中的紫外辐射强度。
本文将介绍紫外辐照计的使用方法,包括设备的安装、测量操作以及数据读取和处理。
二、准备工作在使用紫外辐照计时,需要做好充分的准备工作,包括设备选择、校准、清洁和保护等。
1.设备选择:根据测量环境和测量要求,选择适合的紫外辐照计型号和精度等级。
2.校准:确保紫外辐照计经过正确的校准和标定,以保证测量结果的准确性和可靠性。
3.清洁:在测量前,应确保仪器表面干净,无灰尘、油污等影响测量的杂质。
4.保护:为避免设备受到意外损坏,应妥善保管和存放紫外辐照计。
三、安装与使用1.安装:根据设备说明书,将紫外辐照计安装在合适的位置,确保测量结果不受外界干扰。
2.校准:在使用前,对紫外辐照计进行校准,以确保测量结果的准确性。
3.操作:手持仪器,按动开关,开始测量;保持仪器稳定,避免晃动;等待仪器显示稳定的数据后,即可读取测量结果。
四、测量操作要点1.选择合适的测量位置:根据环境特点和测量要求,选择合适的测量位置,确保仪器能够正确反映环境的紫外辐射强度。
2.避免阳光直射:在阳光强烈时,应避免将仪器直接对着太阳进行测量,以免影响测量结果。
3.避免遮挡:在测量过程中,应避免其他物体对仪器的遮挡,以免影响测量的准确性。
4.保持仪器稳定:在测量过程中,应保持仪器稳定,避免晃动,以确保测量数据的准确性。
5.注意数据读取时间:由于紫外辐照计的测量结果需要一段时间才能达到稳定,因此在读取数据时,应等待仪器显示稳定的数据后再进行读取。
五、数据读取与处理1.数据读取:在完成测量后,按照设备说明书的要求,读取并记录测量数据。
2.数据处理:根据需要,对测量数据进行处理和分析,如绘制曲线图、计算平均值、标准差等。
3.报告编写:根据数据处理结果,编写紫外辐照计使用报告,包括测量环境、测量数据、数据分析等内容。
六、注意事项在使用紫外辐照计时,应注意以下事项:1.避免将仪器暴露在强辐射环境中,以免对仪器造成损坏。
青海省疾病预防控制中心职业卫生与公共卫生所仪器设备操作规程合青海省疾病预防控制中心职业卫生与公共卫生所仪器设备操作规程合订本QHCDC—SB—ZW保存部门:质控科仪器设备操作规程目录序号名称编号 1。
UV—B型紫外辐照计操作规程 QHCDC—SB-ZW—01 2。
TY—9900数字风速仪操作规程 QHCDC-SB—ZW —02 3。
湿球黑球温度(WBGT)指数仪操作规程 QHCDC—SB-ZW—03 4。
TES—1332数位式照度计操作规程 QHCDC—SB—ZW-04 5。
QDF-3型热球式风速仪操作规程 QHCDC-SB-ZW-05 6. TG-328A型电光分析天平操作规程 QHCDC—SB—ZW—06 7. IFC-2防爆粉尘采样器操作规程QHCDC-SB—ZW—07 8。
QC—4型防爆大气采样器操作规程 QHCDC—SB—ZW—08 9. DHM2型通风干湿表操作规程 QHCDC—SB-ZW—09 10。
H-3A型工频场强仪操作规程QHCDC—SB-ZW—10 11。
QC—2B型气体采样器操作规程 QHCDC—SB-ZW-11 12. TY—9800A二氧化碳分析仪操作规程 QHCDC-SB—ZW—12 13. GXH-304型红外线气体分析器操作规程 QHCDC-SB-ZW-13 14。
DYM3-1型高原空盒气压表操作规程QHCDC-SB—ZW-14 15。
AWA5610B型积分声级计、AWA5721型倍频程滤波器操作规程 QHCDC—SB-ZW—15ND6型脉冲精密声级计、NL3型倍频程滤波器、 16。
QHCDC-SB—ZW-16 NX6型活塞发声器操作规程ND2型精密声级计和倍频程滤波器、NX6型活塞发声器操作规17. QHCDC—SB-ZW-17 程18。
RGB—3B型热释光剂量仪操作规程 QHCDC—SB-ZW—18 19. BH3103A便携式χ、γ剂量率仪操作规程 QHCDC—SB—ZW—19 20. BH3206型αβ表面污染测量仪操作规程 QHCDC—SB—ZW—20 21。

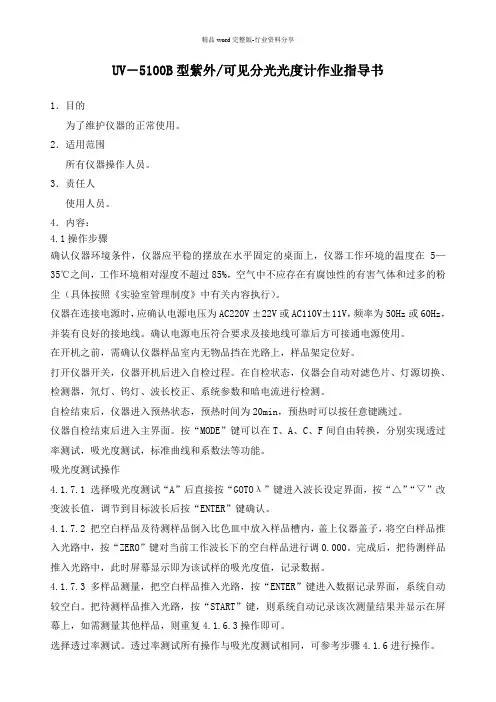

UV-5100B型紫外/可见分光光度计作业指导书1.目的为了维护仪器的正常使用。
2.适用范围所有仪器操作人员。
3.责任人使用人员。
4.内容:4.1操作步骤确认仪器环境条件,仪器应平稳的摆放在水平固定的桌面上,仪器工作环境的温度在5—35℃之间,工作环境相对湿度不超过85%,空气中不应存在有腐蚀性的有害气体和过多的粉尘(具体按照《实验室管理制度》中有关内容执行)。
仪器在连接电源时,应确认电源电压为AC220V ±22V或AC110V±11V,频率为50Hz或60Hz,并装有良好的接地线。
确认电源电压符合要求及接地线可靠后方可接通电源使用。
在开机之前,需确认仪器样品室内无物品挡在光路上,样品架定位好。
打开仪器开关,仪器开机后进入自检过程。
在自检状态,仪器会自动对滤色片、灯源切换、检测器,氘灯、钨灯、波长校正、系统参数和暗电流进行检测。
自检结束后,仪器进入预热状态,预热时间为20min,预热时可以按任意键跳过。
仪器自检结束后进入主界面。
按“MODE”键可以在T、A、C、F间自由转换,分别实现透过率测试,吸光度测试,标准曲线和系数法等功能。
吸光度测试操作4.1.7.1 选择吸光度测试“A”后直接按“GOTOλ”键进入波长设定界面,按“△”“▽”改变波长值,调节到目标波长后按“ENTER”键确认。
4.1.7.2 把空白样品及待测样品倒入比色皿中放入样品槽内,盖上仪器盖子,将空白样品推入光路中,按“ZERO”键对当前工作波长下的空白样品进行调0.000。
完成后,把待测样品推入光路中,此时屏幕显示即为该试样的吸光度值,记录数据。
4.1.7.3 多样品测量,把空白样品推入光路,按“ENTER”键进入数据记录界面,系统自动较空白。
把待测样品推入光路,按“START”键,则系统自动记录该次测量结果并显示在屏幕上,如需测量其他样品,则重复4.1.6.3操作即可。
选择透过率测试。
透过率测试所有操作与吸光度测试相同,可参考步骤4.1.6进行操作。

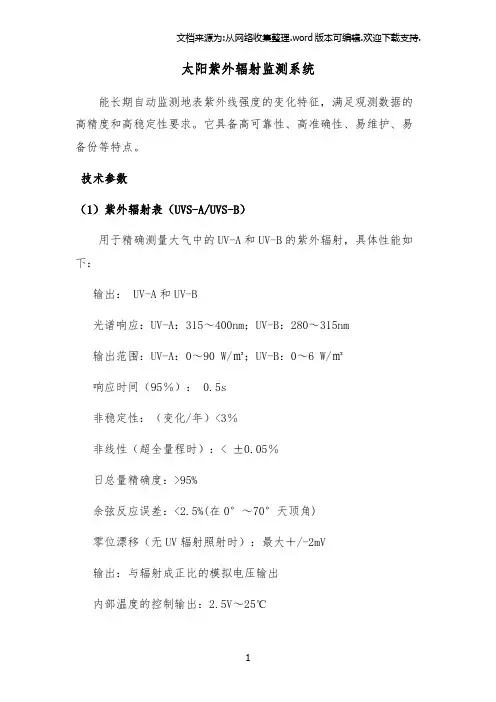

太阳紫外辐射监测系统能长期自动监测地表紫外线强度的变化特征,满足观测数据的高精度和高稳定性要求。
它具备高可靠性、高准确性、易维护、易备份等特点。
技术参数(1)紫外辐射表(UVS-A/UVS-B)用于精确测量大气中的UV-A和UV-B的紫外辐射,具体性能如下:输出: UV-A和UV-B光谱响应:UV-A:315~400nm;UV-B:280~315nm输出范围:UV-A:0~90 W/㎡;UV-B:0~6 W/㎡响应时间(95%): 0.5s非稳定性:(变化/年)<3%非线性(超全量程时):< ±0.05%日总量精确度:>95%余弦反应误差:<2.5%(在0°~70°天顶角)零位漂移(无UV辐射照射时):最大+/-2mV输出:与辐射成正比的模拟电压输出内部温度的控制输出:2.5V~25℃工作温度范围:-25℃~50℃,全效能供电电压:7~18VDC(8W)电压通道:3个阻抗(额定):500Ω测量时的信号输出:最大3V电压输入范围:±5V模拟电压精度:±(0.06%读数+偏移量)模拟分辨率:0.33μV扩展工作温度:-55℃至+85℃PakBus协议:支持ModBus:支持数字端口:4个I/O或2个RS-232 COM(2)数据采集单元4M内存,可扩展2G;模拟通道:8个差分或16个单端;可扩展;最大信号输出范围:±5000mv,±2500mv,±250mv,±25mv,±7.5mv和±2.5mv可选;13位 A/D转换;支持SDI-12信号输出;脉冲通道:2个24位输出开关脉冲;温度补偿实时时钟。
(3)数采野外防护机箱: 采用玻璃纤维加防腐材料,原装进口,防水、防紫外(4)供电单元:交流点方式,交流充电控制器及可充电电池等(5)系统支架:全套不锈钢安装支架。
(6)软件:集数据采集、处理、分析及存储等多功能软件支持连接所有在役的数采;使用ShortCut,Edlog,CRBasic编程工具来创建和编辑数据采集器的工作程序;可以按要求下载数据(选择要下载的数据表,某时间段的数据,具体记录号的数据);支持定时自动下载数据;可以通过任何一种通讯方式下载数据,并且支持混合通讯(例如:Phone- to- RF);实时数据可以通过数字或曲线图的形式被监测,支持多表格同时显示;数据存储形式:exel表格;通过RTMC工具可以编辑图形化窗口监测数据和数采状态;Packbus路由功能;SMS工具可以将SM4M,SM16M等数采存储模块的数据下载到PC上,CConvert工具是将CF卡里面存储的数据转化到PC上。
目录第四部分紫外检测器前言 (1)1、安全操作注意事项 (2)1.1 仪器使用的环境条件 (2)1.2 日常使用与维修工作中的安全警示 (2)1.3 液流管路与流动相使用的注意事项 (2)2、紫外检测器性能与技术指标 (4)2.1 基本技术指标 (4)2.2 仪器的电源保险丝、模拟输出讯号、遥控启动和数据通信接口 (4)3、紫外检测器的安装 (7)3.1 基本液相色谱系统配置 (7)3.2 液流管路的连接 (8)3.3 电源和控制电缆的连接 (10)3.4 机内微电脑自行控制的色谱系统 (10)4、紫外检测器的操作 (12)4.1 工作状态模式 (12)4.2 参数设置模式 (12)5、维护与检修 (15)5.1 维修前的准备 (15)5.2 现象与故障原因 (16)5.3 流通池的清洗、更换和清污处理 (16)5.3.1 流通池内附留污物的冲洗 (16)5.3.2 流通池的更换 (17)5.3.3 流通池的去污处理 (18)5.4 氘灯的更换 (19)5.4.1 氘灯下卸操作 (20)5.4.2 新氘灯的安装 (21)5.4.3 氘灯光轴的调整 (21)5.5 更换保险丝 (22)前言紫外检测器采用了本公司发明的多项专利技术。
平行双锥孔流通池,提高了光通量、降低了噪声和漂移。
光学系统采用精密定位结构和热隔离技术,提高了光学系统的精确度和热稳定性。
机内具有微电脑控制,可进行系统控制和数据数字化处理。
数字化讯号输出提高了抗干扰能力并降低了信号畸变,避免了二次转换误差。
紫外检测器和高压恒流泵能很方便地与专用色谱工作站联机。
工作站图形化界面能同时控制多达四台高压恒流泵以及紫外检测器,实现多元高压梯度洗脱和波长扫描等功能。
优良的数字化处理能力可实现多种定性、定量分析;建立标准曲线及峰的处理;色谱数据的储存、建立数据库等。
紫外检测器与高压恒流泵可由机内的微电脑设置参数并控制运行。
紫外检测器测量的光吸光度输出讯号可由色谱数据处理机进行液相色谱定波长吸收的定性、定量分析。
UV—B型紫外辐照计该仪器适用于杀菌、光刻、水处理、医疗、育种等领域的紫外辐照度测量工作。
u主要性能指标* 波长范围及峰值波长:(光谱响应曲线见图1)(1)UV254探头λ:(230~300)nm;λp=254nm(2)UV297探头λ:(275~330)nm;λp=297nm* 辐照度测量范围:(0.1~199.9×103)μW/cm2* 紫外带外区杂光:UV254:小于0.1%UV297:小于0.05%* 准确度:±10%* 角度响应特性:符合国家二级光照度计标准* 响应时间:1秒* 使用环境:温度(0~40)℃;湿度<85%RH* 尺寸和重量:180mm×80mm×36mm;0.2kg* 电源:6F22型9V积层电池一只u结构:仪器由紫外探头UV254(或UV297)和读数单元两部分组成,二者通过电缆用插头和插座连接。
读数单元左侧的各按键作用分别为:“电源”:按下此键为电源接通状态,抬起此键为电源断开状态。
“保持”:按下此键为数据保持状态,抬起此键为数据采样状态。
(注:测量时应抬起此键)。
“UV254”:使用254探头测量时按下此键,(同时应将“UV297”键抬起)。
“UV297”:使用297探头测量时按下此键,(同时应将“UV254”键抬起)。
“×1”“×10”量程按键“×100”“×1000”u操作:进行紫外辐照度测量时,首先将“电源”键按下,再根据测量需要按下“UV254”(或“UV297”)键和所选定的量程键(注意:“UV254”和“UV297”两个键切勿同时按下),然后将相应的254探头(或297探头)插入读数单元的插孔内,打开探头盖,将探头光敏面置于待测位置,此时显示窗口上显示的数字与量程因子的乘积即为辐照度值(单位:μW/cm2)。
如果欲将测量数据保持,可按下“保持”键(注意:不能在未按下量程键前按下“保持”键)。
UV-5100B型紫外/可见分光光度计作业指导书1.目的为了维护仪器的正常使用。
2.适用范围所有仪器操作人员。
3.责任人使用人员。
4.内容:4.1操作步骤4.1.1确认仪器环境条件,仪器应平稳的摆放在水平固定的桌面上,仪器工作环境的温度在5—35℃之间,工作环境相对湿度不超过85%,空气中不应存在有腐蚀性的有害气体和过多的粉尘(具体按照《实验室管理制度》中有关内容执行)。
4.1.2仪器在连接电源时,应确认电源电压为AC220V ±22V或AC110V±11V,频率为50Hz或60Hz,并装有良好的接地线。
确认电源电压符合要求及接地线可靠后方可接通电源使用。
4.1.3在开机之前,需确认仪器样品室内无物品挡在光路上,样品架定位好。
4.1.4打开仪器开关,仪器开机后进入自检过程。
在自检状态,仪器会自动对滤色片、灯源切换、检测器,氘灯、钨灯、波长校正、系统参数和暗电流进行检测。
4.1.5自检结束后,仪器进入预热状态,预热时间为20min,预热时可以按任意键跳过。
4.1.6仪器自检结束后进入主界面。
按“MODE”键可以在T、A、C、F间自由转换,分别实现透过率测试,吸光度测试,标准曲线和系数法等功能。
4.1.7吸光度测试操作4.1.7.1 选择吸光度测试“A”后直接按“GOTOλ”键进入波长设定界面,按“△”“▽”改变波长值,调节到目标波长后按“ENTER”键确认。
4.1.7.2 把空白样品及待测样品倒入比色皿中放入样品槽内,盖上仪器盖子,将空白样品推入光路中,按“ZERO”键对当前工作波长下的空白样品进行调0.000。
完成后,把待测样品推入光路中,此时屏幕显示即为该试样的吸光度值,记录数据。
4.1.7.3 多样品测量,把空白样品推入光路,按“ENTER”键进入数据记录界面,系统自动较空白。
把待测样品推入光路,按“START”键,则系统自动记录该次测量结果并显示在屏幕上,如需测量其他样品,则重复4.1.6.3操作即可。
紫外辐照计检定规程的波段划分紫外辐照计在无损检测、光刻、消毒、紫外固化等领域得到了广泛应用,但是不同仪器的性能指标差异较大,测量的结果也不一样。
2015年12月7日,国家质检总局批准发布了JJG879-2015《紫外辐射照度计检定规程》,并自2016年6月7日起开始实施。
新规程在保留旧规程4个波段的基础上,增加了CIE建议的3个紫外波段范围:UV-A、UV-B和UV-C。
针对一些应用领域的特殊紫外波段计量需求,建议采用校准和测试的方式进行。
随着计量需求的增加,起草相应的校准规范。
如,2015年颁布实施的JJF1525-2015《氙弧灯人工气候老化试验装置辐射照度参数校准规范》,此规程是为了满足材料老化领域的特殊波段辐射照度计量需求,适用于氙弧灯人工气候老化试验装置在340nm、420nm、(300~400)nm、(400~800)nm、(300~800)nm等波长范围内的辐射照度校准。
新规程中的光谱响应与波段的划分:UV-A波段:(315~400)nm,峰值波长λp=(365±5)nmUV-B波段:(280~315)nm,峰值波长λp=(297±5)nmUV-C波段:(200~280)nm,峰值波长λp=(254±5)nmUV-A1波段:(320~390)nm,峰值波长λp=(365±5)nmUV-365波段:峰值波长λp=(365±2)nm,峰值半高宽度Δλ≤10nmUV-310波段:(290~320)nm,峰值波长λp=(310±5)nmUV-254波段:峰值波长λp=(254±2)nm,峰值半高宽度Δλ≤10nm一级和二级紫外辐射计的光谱响应和波段划分,UV-365波段的峰值波长可由λp=(365±2)nm扩至λp=(365±3)nm,峰值半高宽度由Δλ≤10nm扩至Δλ≤15nm;UV-254波段的峰值波长可由λp=(254±2)nm扩至λp=(254±3)nm,峰值半高宽度由Δλ≤10nm扩至Δλ≤15nm。
UV紫外线杀菌设备说明紫外线为波长介于16~397nm的电磁波,依据不同的波长范围,被割分为A、B、C三种波段,其中的C波段紫外线波长在240-260nm 之间,为最有效的杀菌波段,波段中的波长最强点是253.7nm。
当水(空气或固体表面)中的各种细菌、病毒、寄生虫、水藻以及其它病原体受到一定剂量的紫外C光辐射后,其细胞中的DNA结构受到破坏,从而在不使用任何化学药物的情况下杀灭水中的细菌、病毒,以及其它致病体,达到消毒和净化的目的。
力源水处理设备厂产品是根据253.7Ao波长的紫外线,能破坏微生物DNA并致死的原理而设计的,它以304或316L不锈钢作主体材料,以高纯石英管作套管,配合高性能的石英紫外线低压汞消毒灯管,具有杀菌力强,寿命长、支行稳定可靠等优点,其杀菌效率≥99%,进口灯管使用寿命9000小时,可根据用户要求定做特殊规格,处理水量:0.5m3/h-100m3/h或更大。
该产品已广泛用于:①食品加工工业水体消毒,包括果汁、牛奶、饮料、啤酒、食用油及各类罐头、冷饮制品等用水设备。
②医院、各类实验室用水消毒,以及高含量致病体废水消毒。
③生活用水消毒,包括居民住宅小区、办公大楼、自来水厂、旅馆餐厅等。
④生物化学制药,化妆品生产用冷却水消毒。
⑤水产品加工用水净化消毒。
⑥游泳池、水上娱乐设施用水消毒。
⑦海水、淡水育苗养殖(鱼、鳗、虾、贝壳类等)用水消毒。
⑧电子工业用超纯水,等等。
紫外线杀菌设备的结构1.紫外线灯管2.石英玻璃套管3.镇流器电源4.不锈钢机体5.时间累计显示仪6.声光报警器7.紫外线强度监测仪(可选配)8.控制箱紫外线杀菌设备的特点1.能迅速有效地杀灭各种细菌、病毒等微生物;2.通过光解作用,能有效降解水中的氯化物;3.操作简单,维护方便;4.占地面积小,处理水量大;5.无污染,环保性强,不会产生毒副作用;6.投资成本低,运行费用低,设备安装方便;7.利用光学原理设计了独特的内壁处理工艺,使腔体内得以最大限度地利用紫外线,使杀菌效果成倍提高。
操作说明UVPROBE简易操作⼿册UVPROBE简易操作⼿册第1章:初始画⾯第2章:装置的连接第3章:测定第4章:光谱测定⽅式4-1参数和显⽰的设置4-2光谱测定4-3数据处理功能1.波长范围和纵轴范围的变更2.峰⾕检测3.光谱线⾊彩的改变等4.⾯积计算5.数据计算6.其他第5章:光度分析⽅式5-l参数和显⽰的设置5-2定量测定第6章:动⼒学⽅式第1章:初始画⾯启动UVPROBE以后,出现上⽰的对话窗⼝,需要输⼊设定的⽤户名和密码,然后点击确定健。
第2章:装置的连接⾸先从下拉式菜单的仪器项上追加需要的仪器。
操作完毕如下图①所⽰,加装了UV-1650、UV- 2550、UV- 2450以及UV- 3150;使⽤时点击实际连接的仪器,例如下图的UV- 2450,然后点击上图的连接键②,这样装置与PC机连接(当然,中间的通讯电缆的连接、通讯⼝的指定等都是必须的,此处不再赘述)并开始下⽰的初始化⾯。
初始化⼤约需要5分钟左右,进⾏⼀系列的检查和初置,如⼀切顺利通过就可以开始测定。
第3章:测定⾸先选择测定的⽅式,在主菜单上能发现右图所⽰的各键,⾃左⾄右分别为:1.报告⽣成器:⽤于制作各种格式的报告。
2.动⼒学测定⽅式:⼀般测定吸收值随时间的变化,通常⽤于酶反应随时间的变化。
3.光度测定(定量)⽅式:可进⾏多波长、单波长、峰⾼或峰⾯积定量。
校准曲线可使⽤多点、单点、K因⼦等⽅法。
由于具有⾃定义⽅程的功能,DNA/蛋⽩质测定等以前需要特殊选购的软件才能进⾏的⼯作,使⽤UVPROBE可⾃编程序进⾏测定。
4.光谱测定⽅式:可进⾏紫外可见区的光谱测定。
第4章光谱测定⽅式4-1参数和显⽰的设置1.参数的设定点击菜单栏上的键,即可出现如下图所⽰的选择测定条件的画⾯:在此对话框中可选择波长测定的范围、扫描的速度、采样间隔等条件。
点击图中[试样准备]标签,可输⼊重量、体积、稀释因⼦、光程长等信息。
点击图中[仪器参数]标签,可选择测定种类(吸收值、透射率、能量、反射率)以及通带(狭逢)等条件。
短波紫外辐照计使用流程
1.先用75%酒精擦拭紫外线灯管
2.按开关键 POWER,屏幕显示000开机,
3.开机后观察仪器屏幕上是否是uW/cm2,如屏幕显示mW/cm2,可按切换键切换uW/cm2
4.上操作完成后,开启紫外线灯,将紫外线传感器垂直放于紫外线光源下方,传感器距离紫外线灯1米至两米,按下PEAK键测量,测量
5分钟后读取的数值为紫外线灯测量值。
(1)紫外线灯500小时检测用紫外线检测仪检测,检测数值大于70W 方可正常使用。
(2)1000小时更换也需用紫外线灯检测,检测数值大于70W无需更换紫外线灯,但之后每100小时进行检测并登记在紫外线登记本上。
(3)测试完成后,将辐照计上的数值如实填写到紫外线登记本上。
并注明时间、测试人姓名。
例如:500小时测试,张花,数值:101uW/cm2。
注意事项:
a.紫外线灯开启后即可测试计时,无需等紫外线灯开启后5分钟至7分钟测量。
b.测量时注意保护紫外线传感器,禁止触摸传感器镜片,避免磕碰。
c.仪器由感染办借入,仪器贵重,借出后请妥善保管。
使用完毕后及时归还并在
感染办登记签字。
d.紫外线测试仪使用完毕后按原位放回,感染办老师负责消毒仪器。
门急诊
2021.7.16。
uv辐射器UV辐射器是一种利用紫外线辐射技术来杀灭细菌、病毒和其他微生物的设备。
它的原理是通过向空气或水中释放紫外线,使细菌和病毒的DNA和RNA发生损伤,从而杀死它们。
UV辐射器可以广泛应用于医疗、餐饮、水处理等领域,是一种安全、高效、环保的消毒方法。
UV辐射器的主要组成部分包括灯管、反射板和电源。
灯管是核心部件,一般采用紫外线灯泡。
根据不同的需求,可以选择波长在200-280纳米的UVC灯泡,或在280-400纳米的UVB灯泡。
反射板起到增强紫外线辐射效果的作用,可以将紫外线反射到需要消毒的目标上。
电源用于提供电能给灯泡,一般采用交流或直流电源。
UV辐射器的使用非常简便。
将设备放在需要消毒的空间中,打开电源开关即可开始工作。
一般来说,紫外线辐射能够在几秒钟至几分钟内灭活细菌和病毒。
根据空间大小和消毒需求,可以选择适当的辐射时间和辐射强度。
与传统的化学消毒方法相比,UV辐射器具有许多优势。
首先,UV辐射器无需添加任何化学品,对环境无污染。
其次,紫外线辐射不会留下任何残留物,不会影响被消毒物体的质量和味道。
此外,UV辐射器不会产生抗药性问题,对各种细菌和病毒都有杀灭效果。
最重要的是,使用UV辐射器可以实现全方位的消毒,消除死角问题。
然而,UV辐射器也有一些限制。
首先,由于紫外线对人体有一定的伤害作用,使用时需要注意避免直接接触紫外线,以免对皮肤和眼睛造成伤害。
其次,紫外线的杀菌效果受到时间、距离和紫外线强度的影响,需要根据具体需求调整辐射参数。
总的来说,UV辐射器作为一种高效、环保的消毒设备,正在越来越广泛地应用于各个领域。
通过合理使用和保护,它将为人类提供更安全、健康的生活环境。
UV—B型紫外辐照计
该仪器适用于杀菌、光刻、水处理、医疗、育种等领域的紫外辐照度测量工作。
u主要性能指标
* 波长范围及峰值波长:(光谱响应曲线见图1)
(1)UV254探头
λ:(230~300)nm;λp=254nm
(2)UV297探头
λ:(275~330)nm;λp=297nm
* 辐照度测量范围:
(0.1~199.9×103)μW/cm2
* 紫外带外区杂光:
UV254:小于0.1%
UV297:小于0.05%
* 准确度:
±10%
* 角度响应特性:
符合国家二级光照度计标准
* 响应时间:
1秒
* 使用环境:
温度(0~40)℃;湿度<85%RH
* 尺寸和重量:
180mm×80mm×36mm;0.2kg
* 电源:
6F22型9V积层电池一只
u结构:
仪器由紫外探头UV254(或UV297)和读数单元两部分组成,二者通过电缆用插头
和插座连接。
读数单元左侧的各按键作用分别为:
“电源”:按下此键为电源接通状态,抬起此键为电源断开状态。
“保持”:按下此键为数据保持状态,抬起此键为数据采样状态。
(注:测量时应抬起此键)。
“UV254”:使用254探头测量时按下此键,(同时应将“UV297”键抬起)。
“UV297”:使用297探头测量时按下此键,(同时应将“UV254”键抬起)。
“×1”
“×10”量程按键
“×100”
“×1000”
u操作:
进行紫外辐照度测量时,首先将“电源”键按下,再根据测量需要按下“UV254”(或“UV297”)键和所选定的量程键(注意:“UV254”和“UV297”两个键切勿同时按下),然后将相应的254探头(或297探头)插入读数单元的插孔内,打开探头盖,将探头光敏面置于待测位置,此时显示窗口上显示的数字与量程因子的乘积即为辐照度值(单位:μW/cm2)。
如果欲将测量数据保持,可按下“保持”键(注意:不能在未按下量程键前按下“保持”键)。
读数完成后应将“保持”键抬起,恢复到采样状态。
测量完毕将电源键抬起(关)。
如果显示窗口的左端只显示“1”表明辐照度值超载,或表明在按下量程键前已误将“保持”键按下了,此时应按下更大的量程键或抬起“保持”键,正确操作。
当显示窗口左上方出现“LOBAT”或“←”符号时,应更换机内电池
u维护:
仪器长期存放应在温度(0~40)℃?湿度<85%RH的洁净环境中,避免仪器受强烈振动或摔打引起的损坏。
u保证:
仪器出厂一年内,如并非因使用和维护不当而产生故障,本厂免费修理或调换。
对一年后需要复检或修理的仪器,本厂提供优惠服务。
