插装阀的介绍与应用插装阀是一种常用的工业阀门，它具有简单结构、使用方便、可靠性高的特点，广泛应用于化工、石油、冶金、电力、制药等领域。
本文将介绍插装阀的基本原理、分类、特点以及应用。
一、插装阀的基本原理插装阀是通过转动阀体内的螺杆或推杆来控制介质的流动，从而实现开启、关闭和调节流量的目的。
其基本原理如下：1.开启状态：当螺杆或推杆旋转时，阀体内的螺纹将提升，使阀芯上升，导流孔打开，从而实现介质的通路打开。
2.关闭状态：当螺杆或推杆旋转反向时，阀芯下降，导流孔关闭，从而实现介质的通路断开。
二、插装阀的分类插装阀可根据结构形式进行分类。
常见的分类包括：1.阀体结构：插装阀可分为单座式和双座式两种。
单座式插装阀是指阀芯与阀座呈一对一的形式，适用于小流量、高压力的场合。
双座式插装阀是指阀芯与阀座呈一对多的形式，适用于大流量、低压力的场合。
2.螺纹形式：插装阀的螺纹形式有内螺纹和外螺纹两种。
内螺纹插装阀适用于流量较大的场合，外螺纹插装阀适用于流量较小的场合。
三、插装阀的特点1.结构简单：插装阀的结构简单、体积小、重量轻，占用空间小，方便安装和维护。
2.切断性能好：插装阀的阀芯和阀座都是可更换的，切断性能好，阀座关闭承受的压力小，密封可靠。
3.流量调节性能好：插装阀在流量调节方面具有较好的性能，可灵活调节介质的流量和压力。
4.使用寿命长：插装阀的阀芯和阀座采用耐磨材料制成，具有较长的使用寿命。
5.适应性强：插装阀适用于各种介质，包括液体、气体和蒸汽等。
四、插装阀的应用插装阀广泛应用于以下领域：1.化工行业：插装阀可用于化工厂的生产过程中，如控制液体的流量、压力和温度等，保证工艺的稳定和工厂的安全运行。
2.石油行业：插装阀可用于石油加工过程中的介质流动控制，例如原油输送管道、油罐出口的控制等。
3.冶金行业：插装阀可用于冶炼过程中的流程控制，如高炉煤气排放控制、氧气流量调节等。
4.电力行业：插装阀可用于火电厂和核电厂的热水系统、蒸汽系统等介质的流动控制和调节。

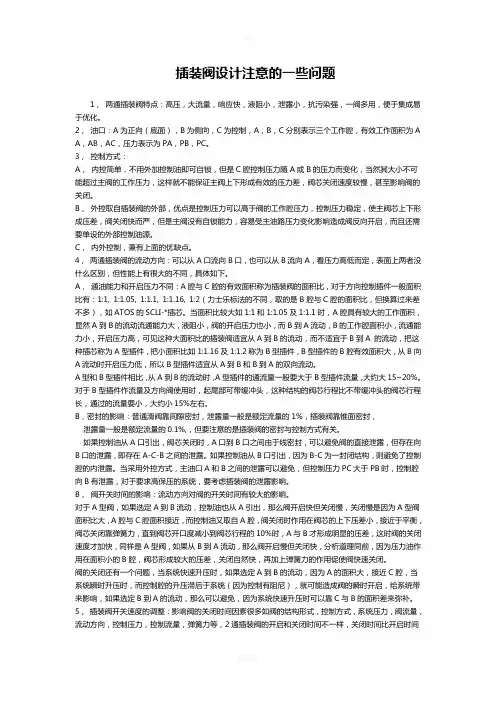

插装阀设计注意的一些问题1，两通插装阀特点：高压，大流量，响应快，液阻小，泄露小，抗污染强，一阀多用，便于集成易于优化。
2，油口：A为正向（底面），B为侧向，C为控制，A，B，C分别表示三个工作腔，有效工作面积为A A，AB，AC，压力表示为PA，PB，PC。
3，控制方式：A，内控简单，不用外加控制油即可自锁，但是C腔控制压力随A或B的压力而变化，当然其大小不可能超过主阀的工作压力，这样就不能保证主阀上下形成有效的压力差，阀芯关闭速度较慢，甚至影响阀的关闭。
B，外控取自插装阀的外部，优点是控制压力可以高于阀的工作腔压力，控制压力稳定，使主阀芯上下形成压差，阀关闭快而严，但是主阀没有自锁能力，容易受主油路压力变化影响造成阀反向开启，而且还需要单设的外部控制油源。
C，内外控制，兼有上面的优缺点。
4，两通插装阀的流动方向：可以从A口流向B口，也可以从B流向A，看压力高低而定，表面上两者没什么区别，但性能上有很大的不同，具体如下。
A，通油能力和开启压力不同：A腔与C腔的有效面积称为插装阀的面积比，对于方向控制插件一般面积比有：1:1, 1:1.05, 1:1.1, 1:1.16, 1:2（力士乐标法的不同，取的是B腔与C腔的面积比，但换算过来差不多），如ATOS的SCLI-*插芯。
当面积比较大如1:1和1:1.05及1:1.1时，A腔具有较大的工作面积，显然A到B的流动流通能力大，液阻小，阀的开启压力也小，而B到A流动，B的工作腔面积小，流通能力小，开启压力高，可见这种大面积比的插装阀适宜从A到B的流动，而不适宜于B到A 的流动，把这种插芯称为A型插件，把小面积比如1:1.16及1:1.2称为B型插件，B型插件的B腔有效面积大，从B向A流动时开启压力低，所以B型插件适宜从A到B和B到A的双向流动。
A型和B型插件相比，从A到B的流动时，A型插件的通流量一般要大于B型插件流量，大约大15~20%。
对于B型插件作流量及方向阀使用时，起尾部可带缓冲头，这种结构的阀芯行程比不带缓冲头的阀芯行程长，通过的流量要小，大约小15%左右。
插装阀的介绍与应用插装阀是一种常见的控制阀门，它通常被用于调节流体的流量和压力。
插装阀的设计结构简单，安装方便，具有较高的密封性和可靠性，因此在工业生产中得到了广泛的应用。
本文将对插装阀的基本原理、结构特点以及应用领域进行介绍。
一、插装阀的基本原理。
插装阀是一种通过调节阀芯位置来控制流体流量和压力的阀门。
其工作原理基于流体力学的基本原理，通过改变阀芯的位置，从而改变流体通过阀门的截面积，从而实现对流体流量和压力的调节。
插装阀的阀芯通常由阀芯杆和阀芯头组成，阀芯杆通过手柄或电动装置来控制阀芯的位置。
当阀芯向上移动时，阀门打开，流体可以通过阀门；当阀芯向下移动时，阀门关闭，流体无法通过阀门。
通过调节阀芯的位置，可以实现对流体流量和压力的精确控制。
二、插装阀的结构特点。
1. 简单结构，插装阀的结构相对简单，通常由阀体、阀芯、阀座、密封圈等基本部件组成。
这种简单的结构使得插装阀具有较高的可靠性和易维护性。
2. 安装方便，插装阀通常采用螺纹连接或法兰连接，安装和拆卸都比较方便。
这种特点使得插装阀在现场维护和更换时更加便利。
3. 良好的密封性，插装阀的阀座和阀芯之间采用金属对金属的密封结构，具有较好的密封性能，可以有效防止流体泄漏。
4. 高温高压性能，插装阀通常采用耐高温、耐腐蚀的材料制成，可以适应高温高压的工作环境，具有较好的耐用性。
5. 多种控制方式，插装阀可以通过手动、气动、电动等多种方式进行控制，可以满足不同工况下的控制要求。
三、插装阀的应用领域。
1. 化工行业，插装阀在化工生产中得到了广泛的应用，用于控制各种介质的流量和压力，如酸碱溶液、气体、液体等。
2. 石油化工行业，在炼油、天然气开采、输送等领域，插装阀被用于控制管道中的介质流动和压力，保证生产过程的安全和稳定。
3. 食品行业，在食品加工生产中，插装阀被用于控制各种液体、气体的流动，保证生产过程的卫生和安全。
4. 制药行业，在制药生产中，插装阀被用于控制各种药液的流动和压力，保证生产过程的精确和稳定。

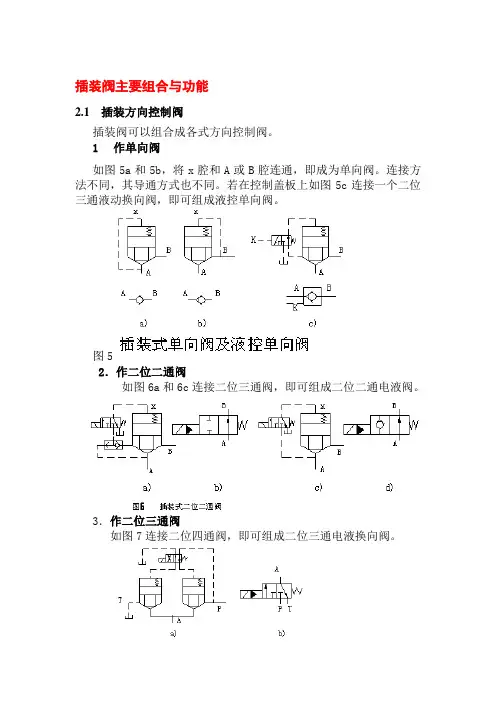

插装阀主要组合与功能2.1 插装方向控制阀插装阀可以组合成各式方向控制阀。
1作单向阀如图5a和5b，将x腔和A或B腔连通，即成为单向阀。
连接方法不同，其导通方式也不同。
若在控制盖板上如图5c连接一个二位三通液动换向阀，即可组成液控单向阀。
图52．作二位二通阀如图6a和6c连接二位三通阀，即可组成二位二通电液阀。
3．作二位三通阀如图7连接二位四通阀，即可组成二位三通电液换向阀。
4．作二位四通阀如图8连接二位四通阀，即可组成二位四通电液换向阀。
5．作三位四通阀O型换向阀如图9连接三位四通阀换向阀和单向阀，即可组成三位四通阀中位为O型电液换向阀。
6．作多机能四通阀如图10连接换向阀，利用对电磁换向阀的控制实现多机能功能。
先导阀控制状态下的机能如表1。
电磁铁的带电状态用符号“+”表示；断电状态用“-”表示。
表1 先导阀控制的滑阀机能1YA 2YA 3YA 4YA 中位机能1YA 2YA 3YA 4YA 中位机能＋＋＋＋＋－＋－＋＋＋－＋－－＋＋＋－＋－＋＋＋＋＋－－－＋＋－＋－＋＋－＋－＋－－＋＋－－＋－＋－－－－－－＋－＋－－－－－－2.2 插装压力控制阀对插装阀的x腔进行压力控制，便可构成压力控制阀。
1．作溢流阀或顺序阀如图11a，在压力型插装阀芯的控制盖板上连接先导调压阀（溢流阀），当出油口接油箱，此阀起溢流阀作用；当出油口接另一工作油路，则为顺序阀。
2．作卸荷阀如图11b连接二位二通换向阀，当电磁铁通电时，出口接油箱，则构成卸荷阀。
3．作减压阀采用插装阀芯和溢流阀如图11c连接，则构成减压阀。
液压油从P1流入P2流出，出口油液通过阀芯上的中心阻尼孔、盖板和先导阀接通。
当减压阀出口的压力较小，不足以顶开先导阀芯时，主阀芯上的阻尼孔只起通油作用，使主阀芯上、下两腔的液压力相等，而上腔又有一个小弹簧作用，必使主阀芯处在下端极限位置，减压阀芯大开，不起减压作用；当压力增大到先导阀的开启压力时，先导阀打开，泄漏油液单独流回油箱，实行外泄。
