swpc70说明书

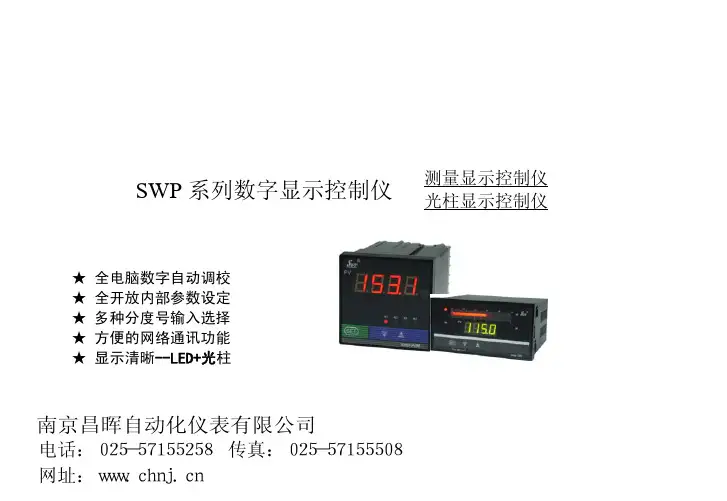

SWP系列显示控制仪适用于各种温度、压力、液位、速度、长度等的测量控制。采用微处理器进行数学运算，可对各种非线性信号进行高精度的线性矫正。
SWP系列光柱显示控制仪集数字测量显示和模拟测量显示于一体，采用数码LED显示，可精确的显示控制实时测量值:同时采用高精度100线光柱显示，清晰直观的显示实时测量值。以方便直观的与其它测量参数进行比较。
SWP系列显示控制仪向用户开启了仪表内部参数（包括输入类型﹑运算方式、输出参数、通讯参数等）的设定界面。
SWP系列显示控制仪可切换输入多种分度号。采用先进的无跳线技术，更改输入分度号时，不用更改跳线或开关。整个仪表改型过程不需断电，只需设定仪表的分度号及相关参数，即可在线完成输入分度号的更改。
SWP系列显示控制仪支持多机通讯，具有多种标准串行双向通讯功能，可选择多种通讯接口方式（如RS-232CRS-485、RS-422等)，通讯波特率300~9600bps仪表内部参数自由设定。可与各种带串行输入输出的设备（如电脑、可编程控制器、PLC等)进行通讯,构成智能管理系统。配用SWP系列数据采集器和基于WINDOWS*9X平台的全中文SWP工控组态软件，可方便的实现多台仪表与上位机进行联网管理。

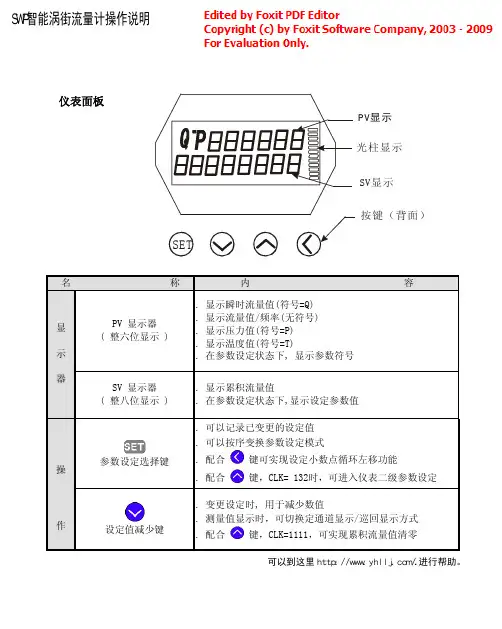

仪表面板
名 称 内 容
PV 显示器 ( 整六位显示 ) . 显示瞬时流量值(符号=Q) . 显示流量值/频率(无符号) . 显示压力值(符号=P) . 显示温度值(符号=T) . 在参数设定状态下, 显示参数符号 显 示 器 SV 显示器 ( 整八位显示 ) . 显示累积流量值 . 在参数设定状态下,显示设定参数值
参数设定选择键 . 可以记录已变更的设定值 . 可以按序变换参数设定模式 . 配合 键可实现设定小数点循环左移功能 . 配合 键，CLK= 132时，可进入仪表二级参数设定 操 作 设定值减少键 . 变更设定时, 用于减少数值 . 测量值显示时，可切换定通道显示/巡回显示方式 . 配合 键，CLK=1111，可实现累积流量值清零 PV显示
光柱显示
SV显示
SET按键（背面）ＳＷＰ智能涡街流量计操作说明
可以到这里ｈｔｔｐ：／／ｗｗｗ．ｙｈｌｌｊ．ｃｏｍ／．进行帮助。
设定值增加键
. 变更设定时, 用于增加数值 . 配合 键可进入仪表二级参数设定 . 配合 键，CLK=1111时，可实现累积流量值清零 键 左移键 . 在参数设定状态下,可循环左移欲更改位 . 配合 键可以实现小数点循环左移功能
显示指示灯 . 显示循环时亮灯（第一条码位置） 电流指示灯 . 有电流输出时亮灯（第二条码位置） 第一报警指示灯 . 第一报警ON 时亮灯（第三条码位置） 第二报警指示灯 . 第二报警ON 时亮灯（第四条码位置） 条 码 指 示 灯 光柱百分比指示灯 .显示瞬时流量、流量/频率、压力、温度百分比 （第5∽14条码位置，每条表示10%，从下到上）

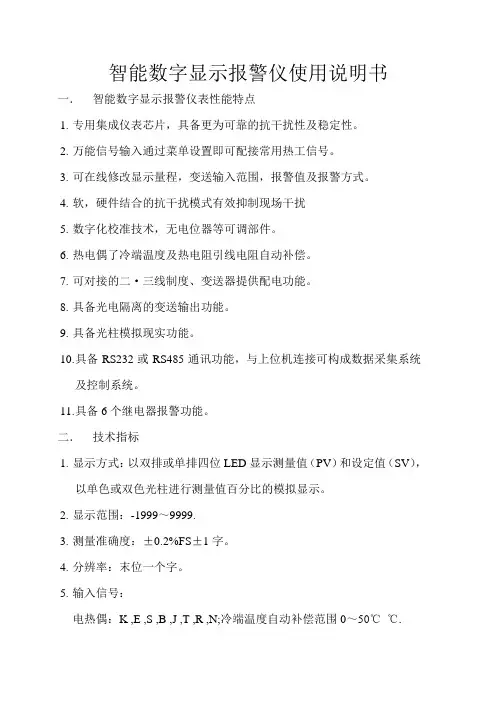

智能数字显示报警仪使用说明书
一． 智能数字显示报警仪表性能特点
1. 专用集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
2. 万能信号输入通过菜单设置即可配接常用热工信号。
3. 可在线修改显示量程，变送输入范围，报警值及报警方式。
4. 软，硬件结合的抗干扰模式有效抑制现场干扰
5. 数字化校准技术，无电位器等可调部件。
6. 热电偶了冷端温度及热电阻引线电阻自动补偿。
7. 可对接的二·三线制度、变送器提供配电功能。
8. 具备光电隔离的变送输出功能。
9. 具备光柱模拟现实功能。
10. 具备RS232或RS485通讯功能，与上位机连接可构成数据采集系统及控制系统。
11. 具备6个继电器报警功能。
二． 技术指标
1. 显示方式：以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示。
2. 显示范围：-1999～9999.
3. 测量准确度：±0.2%FS±1字。
4. 分辨率：末位一个字。
5. 输入信号：
电热偶：K ,E ,S ,B ,J ,T ,R ,N;冷端温度自动补偿范围0～50℃ ℃.
热电阻：Pt100·Cu100·Cu50·BA2·BA1;引线电阻补偿范围≤15Ω.。
直流电压：0～20mV,0～75mV,0~100mV,0～5V，1～5V，0～10V.(订货时需指定，与其他信号不兼容)。
直流电流：0～10mA,0~20mA,4~20mA,
线性电阻：0～400Ω.（远传压力表）
频 率：0.1HZ—10KHZ。（该功能须单独指定，与其他信号不兼容输入）
6. 变送输出准确度：同测量准确度。
7. 模拟输入阻抗：电信号Ri=100Ω.；电压信号Ri=500KΩ。
8. 模拟输出负载功能：
电流信号：4～20mA输出时R。≤550Ω；0～10mA输出时R。≤1.1KΩ.。
电压信号：要求外接仪表的输入阻抗Ri≥250 KΩ,否则不保证连接外部仪表后的输出准确度。
上海思派电子科技有限公司 Tel：021-6127 8152
智能数字显示报警仪
使用说明书
Ver.2007.1
.
上海思派电子科技有限公司 Tel：021-6127 8152
智能数字(光柱)显示报警仪
通过ISO9001:2000国际质量体系认证 中华人民共和国计量器具生产制造许可证 通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验
上海思派电子科技有限公司 Tel：021-6127 8152
目 录
一、概述…………………………………………………………………………………………… 1
二、智能数字显示报警仪表性能特点…………………………………………………………… 2
三、技术指标……………………………………………………………………………………… 2
四、仪表参数设置………………………………………………………………………………… 5
五、仪表接线方法………………………………………………………………………………… 17
六、仪表选型方法………………………………………………………………………………… 26
七、仪表的校准…………………………………………………………………………………… 27
八、仪表报警的设置……………………………………………………………………………… 31
九、仪表的故障处理……………………………………………………………………………… 34
十、仪表的安装…………………………………………………………………………………… 37
十一、仪表的定货与随机附件…………………………………………………………………… 44
上海思派电子科技有限公司 Tel：021-6127 8152
智能数字(光柱)显示报警仪
1
