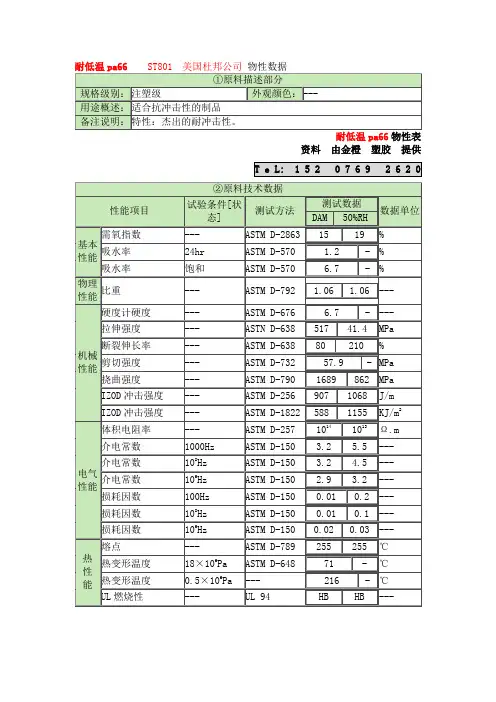

耐低温pa66 ST801 美国杜邦公司物性数据①原料描述部分规格级别：注塑级外观颜色：---用途概述：适合抗冲击性的制品备注说明：特性：杰出的耐冲击性。
耐低温pa66物性表资料由金橙塑胶提供T e L: 1 5 2 0 7 6 9 2 6 2 0②原料技术数据性能项目试验条件[状态]测试方法测试数据DAM 50%RH数据单位基本性能需氧指数--- ASTM D-2863 15 19 % 吸水率24hr ASTM D-570 1.2 - % 吸水率饱和ASTM D-570 6.7 - %物理性能比重--- ASTM D-792 1.06 1.06 ---机械性能硬度计硬度--- ASTM D-676 6.7 - --- 拉伸强度--- ASTN D-638 517 41.4 MPa 断裂伸长率--- ASTM D-638 80 210 % 剪切强度--- ASTM D-732 57.9 - MPa 挠曲强度--- ASTM D-790 1689 862 MPa IZOD冲击强度--- ASTM D-256 907 1068 J/m IZOD冲击强度--- ASTM D-1822 588 1155 KJ/m2电气性能体积电阻率--- ASTM D-257 10141013Ω.m 介电常数1000Hz ASTM D-150 3.2 5.5 --- 介电常数108Hz ASTM D-150 3.2 4.5 --- 介电常数106Hz ASTM D-150 2.9 3.2 --- 损耗因数100Hz ASTM D-150 0.01 0.2 --- 损耗因数108Hz ASTM D-150 0.01 0.1 --- 损耗因数106Hz ASTM D-150 0.02 0.03 ---热性能熔点--- ASTM D-789 255 255 ℃热变形温度18×106Pa ASTM D-648 71 - ℃热变形温度0.5×106Pa --- 216 - ℃UL燃烧性--- UL 94 HB HB ---。
Vydyne 50BWFS物性表概述：通用级PA66，用于符合挤出成型流动性的改善降低了PA66等热塑性材料的加工时间、成本及能源消耗。
在其它所有性能相近的情况下，拥有良好流动性的材料在注塑成型中比低流动性的常规材料更受青睐。
高流动性意味着注塑或填充压力更低，所需合模力也更低。
因此，加工者可以选择更小型的设备生产部件。
众所周知，一台注塑成型设备越大，运营成本也就越高；因此，高流动性材料可以为厂商创造更高价值。
更优异的流动性也意味着注塑温度更低。
这可以带来两个好处：加工周期缩短使生产率提高，以及注塑成型能耗降低。
由于高流动性PA66具备更优异的流动性，基本可以实现长流径。
制模难度随之降低，注点数量相应减少，从而可以使用更少的昂贵的热流道喷嘴。
巴斯夫测试结果表明用高流动性的生产部件所需加工温度更低，降温脱模更快，从而更快地从模具中取出部件。
这使加工周期缩短了近30%,如果加工者使用高流动性材料，就可以降低加工温度，同时更早的改铸部件，一举两得,这样既节约了能源，又提高了生产效率。
高能源效率特别适合对加工周期有更高要求的后整理工序。
聚酰胺PA66材料在制成后会完全变干。
如暴露在潮湿空气中或浸泡在水中，这些模制品会吸水，其吸水速度取决于其所处的具体条件。
在加速条件下，如调湿处理时，它们可在极短的时间内吸收一定数量的水分，从而改善模制品的各种特性，如抗冲强度等。
聚酰胺6、聚酰胺66及共聚酰胺66/6的吸水量相对较大，因此必须进行调湿处理。
但调湿处理对新制注塑PA66部件几乎没有作用，因此无需进行。
此时，除需要满足特定的尺寸规格等例外情况外，调节处理没有任何意义。
对干的PA66部件进行调湿处理旨在使其尽快吸水。
标准操作是在标准实验室环境（23℃/相对湿度50%）下，将部件的水分含量调节处理至平衡值。
也可在其他气候条件（给定温度和相对湿度）下将部件的水分含量调节处理至平衡值。
除非部件始终浸泡在水中，水分含量将无法达到最大值。
PA66 日本东丽CM3004-V0 环保无卤V-0PA66 日本东丽CM3004G-15 GF15% 环保无卤阻燃V-0PA66 日本东丽CM3004G-30 GF30% 环保无卤阻燃V-0PA66 CM3004-V0 日本东丽工业株式会社物性数据①原料描述部分规格级别：阻燃级外观颜色：---用途概述：---备注说明：类型：尼龙-66未强化，阻燃等级，非卤素。
PA66 CM3004 日本东丽物性表资料由长城塑胶提供T e L 1 3 6 8 6 6 5 8 5 1 7②原料技术数据性能项目试验条件[状态] 测试方法测试数据数据单位基本性能吸水率（24小时）23°C ASTM D-570 1.1 %物理性能比重--- ASTM D-792 1.18 --- 抗燃级--- UL 94 113 ---机械性能抗拉屈股强度23°C ASTM D-638 850 kg/cm2抗拉断裂强度23°C ASTM D-638 12 kg/cm2挠曲强度-40°C ASTM D-790 1210 kg/cm2挠曲模量-40°C ASTM D-790 34500 kg/cm2埃佐德卫声无缺口1/2" 23°C--- 5 kg.cm/cm电气性能体积电阻率--- ASTM D-257 V-0 Ω.cm 介电强度1/8" 短时间ASTM D-149 17 KV/mm 抗电弧性1/8" ASTM D-150 127 --- IEC导电径踪指数导热率温度指表UL 746 600<= V热性能热挠曲温度 4.6kg/cm2(18.6kg/cm2) ASTM D-648 244 °C 熔点---差示扫描测热计DSC法265 °CPA66 FR50 美国杜邦玻纤增强25%阻燃V0 PA66 FR15 美国杜邦防火阻燃纯树脂PA66 FR10 美国杜邦阻燃防火纯树脂PA66 FR200 日本旭化成无卤阻燃PA66 FR370 日本旭化成无卤阻燃PA66 A3X2G5 德国巴斯夫加纤防火PA66 A3X2G7 德国巴斯夫加纤防火PA66 ST801 美国杜邦超韧耐寒PA66 A246M 罗地亚超韧耐寒PA66 A20V25 罗地亚加纤防火PA66 103HSL 美国杜邦耐高温PA66 103FSL 美国杜邦耐高温PA66 A3EG6 德国巴斯夫玻纤增强PA66 美国杜邦 101L中粘度通用级PA66 美国杜邦 101F中粘度通用级PA66 美国杜邦 ST801杰出的耐冲击性PA66 美国杜邦 ST801A 超韧级防紫外线PA66 美国杜邦 ST801AHS 超韧耐寒级PA66 美国杜邦 8018 13%玻纤超韧级PA66 美国杜邦 70G33L GF33% 玻纤增强PA66 美国杜邦 70G13L GF13% 玻纤增强PA66 美国杜邦 70G43L GF43% 玻纤增强PA66 美国杜邦 70G30L GF30% 玻纤增强PA66 美国杜邦 80G33L 增韧级，耐冲，GF33% 玻纤增强PA66 美国杜邦 80G25L 增韧级，耐冲，GF25% 玻纤增强PA66 美国杜邦 80G33HS 增韧级，耐冲，GF33% 玻纤增强热稳定PA66 美国杜邦 80G25HS 增韧级，耐冲，GF25% 玻纤增强热稳定PA66 美国杜邦 FR50 GF25% 玻纤增强 V-0PA66 美国杜邦 FR15 纯树脂V-0PA66 美国杜邦 FR10 纯树脂V-0PA66 美国杜邦 70G13HS1L GF13% 玻纤增强热稳定PA66 美国杜邦 FR7025 阻燃 V-0PA66 美国杜邦 103HSL热稳定级PA66 美国杜邦 103FS热稳定级PA66 美国杜邦 FR52G30BL GF30% 玻纤增强防火V-0PA66 美国杜邦 FE5171 GF30% 玻纤增强食品级PA66 日本东丽 CM3004-V0 环保无卤 V-0PA66 日本东丽 CM3004G-15 GF15% 环保无卤阻燃 V-0PA66 日本东丽 CM3004G-30 GF30% 环保无卤阻燃 V-0PA66 日本东丽 CM3006 V-2 未强化耐热性PA66 日本东丽 CM3006-E V-2 未强化耐热性PA66 日本东丽 CM3006G-15 V-2玻纤15%强化PA66 日本东丽 CM3006G-30 V-2玻璃纤维增强 30%PA66 德国巴斯夫 A3K 标准级高流动PA66 德国巴斯夫 C3U 增韧阻燃PA66 德国巴斯夫 A3EG3 GF15% 高刚性尺寸稳定PA66 德国巴斯夫 A3EG6 GF25% 高刚性尺寸稳定PA66 德国巴斯夫 A3EG7 GF30% 高刚性尺寸稳定PA66 德国巴斯夫 A3EG10 GF50% 高刚性尺寸稳定PA66 德国巴斯夫 A3X2G5 GF25% V0红磷无卤PA66 德国巴斯夫 A3X2G7 GF35% V0红磷无卤PA66 日本旭化成 1300G V2 GF33% 高强度高刚性PA66 日本旭化成 1300S V2 同用级平衡的流动性和机械性PA66 日本旭化成 1402G V2 GF30% 良好的热抗老化高刚性PA66 日本旭化成 FR200 V0 无磷无卤PA66 日本旭化成 1330G GF30% 玻纤增强耐磨耗髙刚性PA66 日本旭化成 1402S热稳定级具有良好的抗热老化。
