下载文档原格式

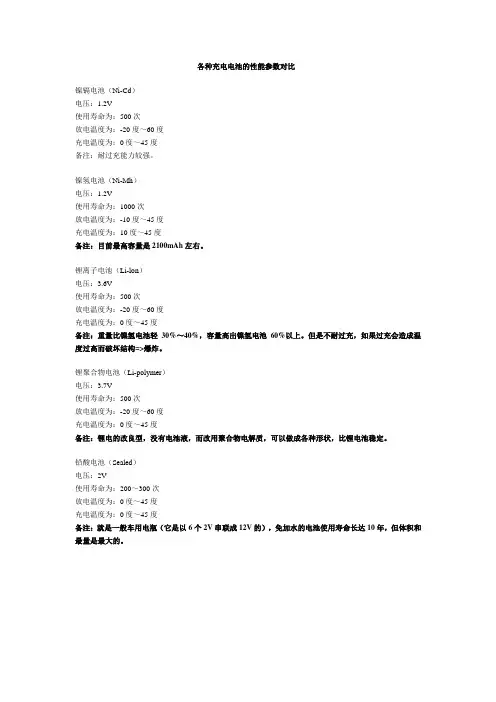

各种充电电池的性能参数对比镍镉电池（Ni-Cd）电压：1.2V使用寿命为：500次放电温度为：-20度～60度充电温度为：0度～45度备注：耐过充能力较强。
镍氢电池（Ni-Mh）电压：1.2V使用寿命为：1000次放电温度为：-10度～45度充电温度为：10度～45度备注：目前最高容量是2100mAh左右。
锂离子电池（Li-lon）电压：3.6V使用寿命为：500次放电温度为：-20度～60度充电温度为：0度～45度备注：重量比镍氢电池轻30%～40%，容量高出镍氢电池60%以上。
但是不耐过充，如果过充会造成温度过高而破坏结构=>爆炸。
锂聚合物电池（Li-polymer）电压：3.7V使用寿命为：500次放电温度为：-20度～60度充电温度为：0度～45度备注：锂电的改良型，没有电池液，而改用聚合物电解质，可以做成各种形状，比锂电池稳定。
铅酸电池（Sealed）电压：2V使用寿命为：200～300次放电温度为：0度～45度充电温度为：0度～45度备注：就是一般车用电瓶（它是以6个2V串联成12V的），免加水的电池使用寿命长达10年，但体积和最量是最大的。
电池充电的名词解释充电率(C-rate)C是Capacity的第一个字母，用来表示电池充放电时电流的大小数值。
例如：充电电池的额定容量为1100mAh时，即表示以1100mAh（1C）放电时间可持续1小时，如以200 mA（0.2C）放电时间可持续5小时，充电也可按此对照计算。
放电深度（Depth of discharge DOD）在电池使用过程中，电池放出的容量占其额定容量的百分比，称为放电深度。
放电深度的高低和二次电池的充电寿命有很深的关系，当二次电池的放电深度越深，其充电寿命就越短，因此在使用时应尽量避免深度放电。
充电电池的充放电的基本要求新买的充电电池要充电8-12小时？不论任何电池都有自我放电的特性，所以当新充电电池到你手中时，这中间可能充电电池已经经过了一段时间的自我放电了。
六种锂电池特性及参数分析锂电池是目前应用最广泛的二次电池之一，具有高能量密度、长寿命、轻巧等优点。
在不同应用领域，六种锂电池具有各自的特性和参数。
以下将对锂离子电池、锂聚合物电池、锂铁电池、锂硫电池、锂钛酸电池和锂空气电池进行特性和参数分析。
1.锂离子电池：锂离子电池是最常用的锂电池类型之一，具有高能量密度、循环寿命长、自放电率低等特点。
其中，正极材料常用的有锰酸锂、钴酸锂、氧化镁等。
锂离子电池的电压通常在3.6V左右，充放电效率高达90%以上，循环寿命可达数百到数千次。
此外，锂离子电池具有较好的安全性能和稳定性。
2.锂聚合物电池：锂聚合物电池是锂离子电池的一种变种，它采用了聚合物电解质代替了液态电解质。
由于聚合物电解质具有高电导率、轻巧、薄型、可塑性强等优点，使得锂聚合物电池在移动设备、电动汽车等领域得到广泛应用。
锂聚合物电池的能量密度较高，尤其是针对小型便携设备，体积轻盈的特点更为突出。
3.锂铁电池：锂铁电池是一种新兴的锂电池技术，其正极材料为磷酸铁锂，相较于锂离子电池，具有更高的循环寿命、更好的安全性能和更高的充放电效率。
锂铁电池的电压一般为 3.2V左右，循环寿命可达数千次，充放电效率接近100%。
目前，锂铁电池主要应用于电动汽车领域。
4.锂硫电池：锂硫电池是一种新兴的高能量密度电池，其正极材料为硫。
锂硫电池具有非常高的理论能量密度，达到了理论上锂离子电池的五倍以上。
然而，锂硫电池在电化学稳定性、循环寿命和安全性等方面仍然存在挑战，因此目前尚处于研究和开发阶段。
5.锂钛酸电池：锂钛酸电池采用锂钛酸及其衍生物为负极材料，具有快速充放电性能、宽温度范围、长循环寿命和较好的安全性能。
锂钛酸电池适用于需要高功率输出和长时间使用的电动工具、混合动力车和储能系统等领域。
6. 锂空气电池：锂空气电池是一种基于氧气作为电化学反应物的电池，其正极材料为空气。
锂空气电池具有极高的能量密度，远远超过了其他类型的锂电池，理论能量密度可达到2000Wh/kg以上。
书山有路勤为径；学海无涯苦作舟
常规锂电池导电剂材料对比分析
随着锂电池的商品化越来越广泛，锂电池的电池在正极材料表面的充放电过程是当电池放电时候，处于孔中的锂离子进入正极活性物质中，如果电流加大则极化增加，放电困难，这样电子间的导电性就较差，光靠活性物质本省的导电性是远远不够的，为了保证电极有良好的充放电性能，在极片制作时通常加入一定量的导电剂，在活性物质之间与集流体起到收集微电流的作用。
随着锂电池的商品化越来越广泛，锂电池的电池在正极材料表面的充放
电过程是当电池放电时候，处于孔中的锂离子进入正极活性物质中，如果电流加大则极化增加，放电困难，这样电子间的导电性就较差，光靠活性物质本省的导电性是远远不够的，为了保证电极有良好的充放电性能，在极片制作时通常加入一定量的导电剂，在活性物质之间与集流体起到收集微电流的作用。
导电剂综述
作为锂离子电池导电剂材料使用的主要有常规导电剂SUPER-P、KS-6、
导电石墨、碳纳米管、石墨烯、碳纤维VGCF等，这些导电剂拥有各自的优劣势。
具体来看：
导电剂的应用
01:SP
目前国内锂离子电池导电剂还是以常规导电剂SP为主。
炭黑具有更好
的离子和电子导电能力，因为炭黑具有更大的比表面积，所以有利于电解
专注下一代成长，为了孩子。

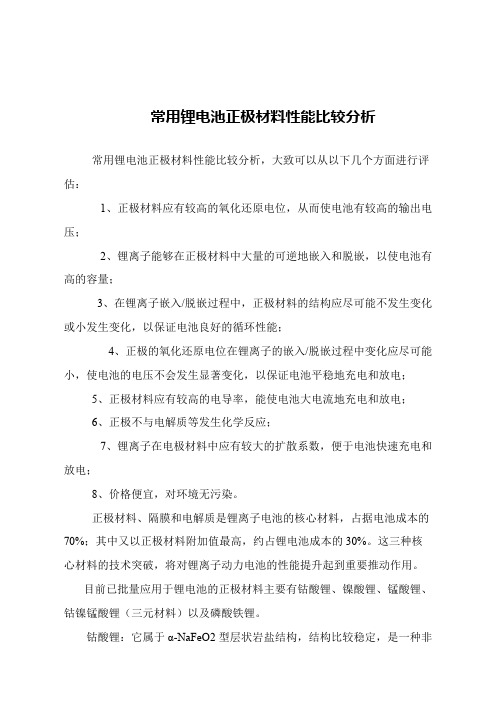

常用锂电池正极材料性能比较分析
常用锂电池正极材料性能比较分析，大致可以从以下几个方面进行评估：
1、正极材料应有较高的氧化还原电位，从而使电池有较高的输出电压；
2、锂离子能够在正极材料中大量的可逆地嵌入和脱嵌，以使电池有高的容量；
3、在锂离子嵌入/脱嵌过程中，正极材料的结构应尽可能不发生变化或小发生变化，以保证电池良好的循环性能；
4、正极的氧化还原电位在锂离子的嵌入/脱嵌过程中变化应尽可能小，使电池的电压不会发生显著变化，以保证电池平稳地充电和放电；
5、正极材料应有较高的电导率，能使电池大电流地充电和放电；
6、正极不与电解质等发生化学反应；
7、锂离子在电极材料中应有较大的扩散系数，便于电池快速充电和放电；
8、价格便宜，对环境无污染。
正极材料、隔膜和电解质是锂离子电池的核心材料，占据电池成本的70%；其中又以正极材料附加值最高，约占锂电池成本的30%。
这三种核心材料的技术突破，将对锂离子动力电池的性能提升起到重要推动作用。
目前已批量应用于锂电池的正极材料主要有钴酸锂、镍酸锂、锰酸锂、钴镍锰酸锂（三元材料）以及磷酸铁锂。
钴酸锂：它属于α-NaFeO2型层状岩盐结构，结构比较稳定，是一种非。
六种锂电池特性及参数分析（钴酸锂、锰酸锂、镍钴锰酸锂、镍钴铝酸锂、磷酸铁锂、钛酸锂）我们常常会说到三元锂电池或者铁锂电池，这些都是按照正极活性材料来给锂电池命名的。
本文汇总六种常见锂电池类型以及它们的主要性能参数。
大家都知道，相同技术路线的电芯，其具体参数并不完全相同，本文所显示的是当前参数的一般水平。
六种锂电池具体包括：钴酸锂（LiCoO2）、锰酸锂（LiMn2O4）、镍钴锰酸锂（LiNiMnCoO2或NMC）、镍钴铝酸锂（LiNiCoAlO2或称NCA）、磷酸铁锂（LiFePO4）和钛酸锂（Li4Ti5O12）。
钴酸锂（LiCoO2）其高比能量使钴酸锂成为手机，笔记本电脑和数码相机的热门选择。
电池由氧化钴阴极和石墨碳阳极组成。
阴极具有分层结构，在放电期间，锂离子从阳极移动到阴极，充电过程则流动方向相反。
结构形式如图1所示。
图1：钴酸锂结构阴极具有分层结构。
在放电期间，锂离子从阳极移动到阴极; 充电时流量从阴极流向阳极。
钴酸锂的缺点是寿命相对较短，热稳定性低和负载能力有限（比功率）。
像其他钴混合锂离子电池一样，钴酸锂采用石墨阳极，其循环寿命主要受到固体电解质界面（SEI）的限制，主要表现在SEI膜的逐渐增厚，和快速充电或者低温充电过程的阳极镀锂问题。
较新的材料体系增加了镍，锰和/或铝以提高寿命，负载能力和降低成本。
钴酸锂不应以高于容量的电流进行充电和放电。
这意味着具有2,400mAh的18650电池只能以小于等于2,400mA充电和放电。
强制快速充电或施加高于2400mA的负载会导致过热和超负荷的应力。
为获得最佳快速充电，制造商建议充电倍率为0.8C或约2,000mA。
电池保护电路将能量单元的充电和放电速率限制在约1C的安全水平。
六角蜘蛛图（图2）总结了与运行相关的具体能量或容量方面的钴酸锂性能；具体功率或提供大电流的能力；安全；在高低温环境下的性能表现；寿命包括日历寿命和循环寿命；成本特性。
锂电池各个体系性能参数钴酸锂1.钴酸锂的概述1992年SONY公司商品化锂电池问世，由于其具有⼯作电压⾼、能流密度⾼、循环压寿命长、⾃放电低、⽆污染、安全性能好等独特的优势，现已⼴泛⽤作移动电话、便携式计算机、摄像机、照相机等的电源。
并已在航天、航海、⼈造卫星、⼩型医疗仪及军⽤通讯设备中逐步发展成为主流应⽤的能源电池。
Sony 公司推出的第⼀块锂电池中，正极材料是钴酸锂，负极材料为碳。
其中，决定电池的可充电最⼤容量及开路电压的主要是正极材料。
因此我国现有的⽣产正极材料公司，产品⼏乎全部是钴酸锂。
与钴酸锂同属 4伏正极材料的候选体系有镍酸锂和锰酸锂两⼤系列，这两个系列材料在性能上各有长短，锰酸锂在原料价格上优势明显。
但在容量和循环寿命上存在不⾜。
钴酸锂的实际使⽤⽐容量为 1 30mAh／g ，循环次数可达到 300⾄500次以上：⽽锰酸锂的实际⽐容量在 100mAh / g左右，循环次数为100⾄200次。
另外，磷酸铁锂电池有安全性⾼。
稳定性好、环保和价格便宜优势，但是导电性较差，⽽且振实密度较低。
因此其在⼩型电池应⽤上没有优势。
国内钴酸锂市场需求变化呈现典型的中国市场特征，历史较短，但发展较快，多数企业在很短时间进⼊，但⽣产企业规模不⼤，产品主要集中在中低档。
2002年，国内钴酸锂材料市场需求量为 2400吨，⼤多数产品依靠进⼝，但随着国内主要⽣产企业的投产，产能和需求量得到了极⼤的提升， 2006 年需求量达到 6500 吨， 2008年需求量接近 9000吨。
2001 年全球主要⽣产⾼性能钴酸锂、氧化钴材料的⽣产企业是⽐利时 Umicore 公司，美国OMG⼝ FMC公司，⽇本的SEIMEI和⽇本化学公司等国外企业。
另外台湾地区的台湾锂科科技公司也是重要的⽣产企业。
⽽国内的⽣产企业为北京当升科技、湖南瑞翔、中信国安盟固利、北⼤先⾏和西安荣华等。
这些⽣产企业有些是从科研机构孵化⽽来，有些是具有上有资源优势的企业。

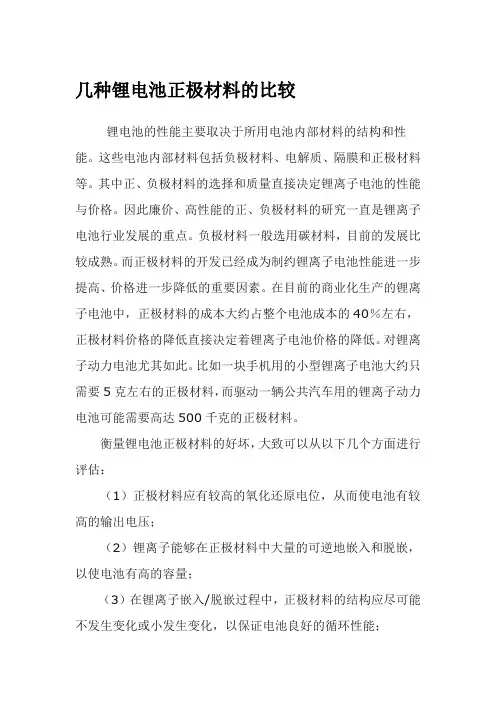

几种锂电池正极材料的比较锂电池的性能主要取决于所用电池内部材料的结构和性能。
这些电池内部材料包括负极材料、电解质、隔膜和正极材料等。
其中正、负极材料的选择和质量直接决定锂离子电池的性能与价格。
因此廉价、高性能的正、负极材料的研究一直是锂离子电池行业发展的重点。
负极材料一般选用碳材料，目前的发展比较成熟。
而正极材料的开发已经成为制约锂离子电池性能进一步提高、价格进一步降低的重要因素。
在目前的商业化生产的锂离子电池中，正极材料的成本大约占整个电池成本的40％左右，正极材料价格的降低直接决定着锂离子电池价格的降低。
对锂离子动力电池尤其如此。
比如一块手机用的小型锂离子电池大约只需要5克左右的正极材料，而驱动一辆公共汽车用的锂离子动力电池可能需要高达500千克的正极材料。
衡量锂电池正极材料的好坏，大致可以从以下几个方面进行评估：（1）正极材料应有较高的氧化还原电位，从而使电池有较高的输出电压；（2）锂离子能够在正极材料中大量的可逆地嵌入和脱嵌，以使电池有高的容量；（3）在锂离子嵌入/脱嵌过程中，正极材料的结构应尽可能不发生变化或小发生变化，以保证电池良好的循环性能；（4）正极的氧化还原电位在锂离子的嵌入/脱嵌过程中变化应尽可能小，使电池的电压不会发生显着变化，以保证电池平稳地充电和放电；（5）正极材料应有较高的电导率，能使电池大电流地充电和放电；（6）正极不与电解质等发生化学反应；（7）锂离子在电极材料中应有较大的扩散系数，便于电池快速充电和放电；（8）价格便宜，对环境无污染。
锂电池正极材料一般都是锂的氧化物。
研究得比较多的有LiCoO2，LiNiO2，LiMn2O4，LiFePO4和钒的氧化物等。
导电聚合物正极材料也引起了人们的极大兴趣。
1、LiCoO2在目前商业化的锂离子电池中基本上选用层状结构的LiCoO2作为正极材料。
其理论容量为274mAh/g，实际容量为140mAh/g左右，也有报道实际容量已达155mAh/g。

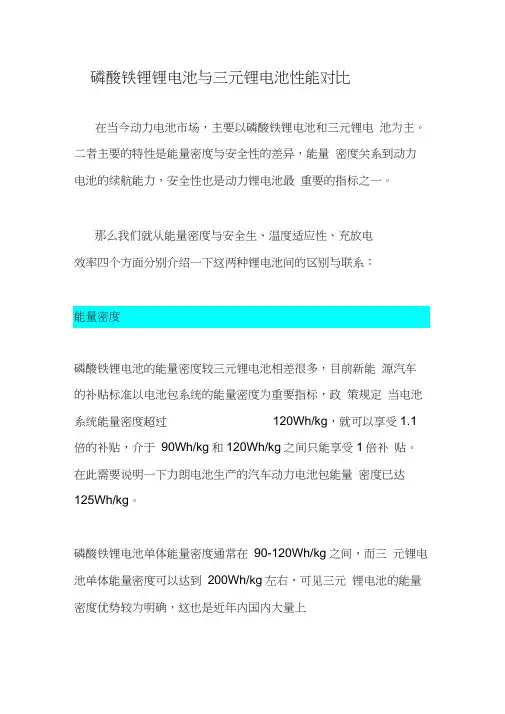

磷酸铁锂锂电池与三元锂电池性能对比在当今动力电池市场，主要以磷酸铁锂电池和三元锂电池为主。
二者主要的特性是能量密度与安全性的差异，能量密度关系到动力电池的续航能力，安全性也是动力锂电池最重要的指标之一。
那么我们就从能量密度与安全生、温度适应性、充放电效率四个方面分别介绍一下这两种锂电池间的区别与联系：磷酸铁锂电池的能量密度较三元锂电池相差很多，目前新能源汽车的补贴标准以电池包系统的能量密度为重要指标，政策规定当电池系统能量密度超过120Wh/kg，就可以享受1.1倍的补贴，介于90Wh/kg和120Wh/kg之间只能享受1倍补贴。
在此需要说明一下力朗电池生产的汽车动力电池包能量密度已达125Wh/kg。
磷酸铁锂电池单体能量密度通常在90-120Wh/kg之间，而三元锂电池单体能量密度可以达到200Wh/kg左右，可见三元锂电池的能量密度优势较为明确，这也是近年内国内大量上线三元锂电池产线的原因所在，再加了日韩在三元锂电池技术方向上的坚持，为市场注入强有力的信心。
安全性我们知道，就材料体系而言，三元锂电池正极材料的分解温度在200 C左右，磷酸铁锂电池正极材料的分解温度在700 C 左右。
实验室测试环境下短路磷酸铁锂电池单体，基本不发出现着火的情况，三元锂电池则不然，在使用三元锂电池时尤其要对热管理提出较高的要求。
对于整车电池包来讲，安全措施更加完善与科学，通过BMS有效对锂电池进行管理，电池可以工作在安全的状态下。
温度适应性我国幅员辽阔，气候复杂，从最北端的东北三省到最南端的海南诸岛温度变化非常丰富。
以北京为例，作为电动汽车的主力市场，北京夏季最高温度在40 C左右，而冬季则基本保持在零下16 C左右，甚至更低。
这样的温度区间显然适合低温性能更佳的三元锂电池。
而注重耐高温性能的磷酸铁锂电池在北京的冬季会显得有些乏力。
更何况，三元锂电池耐高温方面与磷酸铁锂相比，差距并不大。
图1三元锂电池与磷酸铁锂电池适应温度从上图中能够看出，以25C为基准常温，两类电池在55C 高温下放电与常温25 C下放电，放电容量几乎没有差别。
电池材料厂家技术标准积累深圳市贝特瑞MSG-S(518) 负极石墨粒径：D10=9.764；D50=17.136um；D90=28.189；水分:0.039;碳含量:99.952;TAP密度;1.036 比表面积:2.784；首次容量/效率:363.51/94.18深圳市贝特瑞518 负极石墨粒径：D10=9.862；D50=16.888um；D90=28.374；水分:0.04%; 碳含量:99.962; TAP密度;1.042% 比表面积:2.625；首次容量/效率:352.3/92.5%深圳市贝特瑞AG 负极石墨粒径：D10=7.137；D50=18.058um；D90=37.495；水分：0.035;碳含量：99.676;TAP密度：1.001 首次容量/效率:320.83/90.42%深圳市贝特瑞AG 负极石墨粒径：D10=7.53；D50=17.779um；D90=39.648；水分：0.041;碳含量：99.743;TAP密度：1.002 ，首次容量/效率:326.51/90.67%深圳市贝特瑞SAG-23 负极石墨粒径：D10=8.318；D50=21.097um；D90=47.119；水分：0.04；碳含量：99.925；TAP密度：1.021 ，比表面积:4.605；首次容量/效率:332.11/92.08 深圳市贝特瑞818 负极石墨粒径：D10=11.453；D50=18.226um；D90=28.762；水分：0.036；碳含量：99.964;TAP密度：1.121 比表面积:1.947;首次容量/效率:364.63/95.29%深圳市贝特瑞818 负极石墨粒径：D10=10.859；D50=18.033um；D90=29.702；水分：0.037；碳含量：99.964;TAP密度：1.114 比表面积:1.972;首次容量/效率:362.39/94.24%深圳市贝特瑞AGP-2 负极石墨粒径：D10=6.829；D50=16.649um；D90=36.945；水分：0.039；碳含量：99.908;TAP密度：1.062 比表面积:4.856;首次容量/效率:324.31/90.25%深圳市金润科技KMD(高级) 负极石墨粒径：D10=14.14；D50=20.23um；D90=25.42；振实密度：1.12g/cm3；比表面积：1.5m2/g ，水=0.04%；首放/效率=351/94%（1C）；样品折射率：1.8；介质折射率：1.33 拟合残余：0.22；遮光比：8.8%深圳市金润科技K18（高级）负极石墨粒径：D10=13.14；D50=19.67um；D90=25.44；振实密度：1.04g/cm3比表面积：4.25m2/g水=0.05%；首放/效率=325/92%（1C）；珠海联众新材料 LZ-25 负极石墨粒径50=22±2,真密度≥2.22,振实密度≥0.7电阻率≤160uΩ.m；石墨化度≥70；灰分≤0.05首次容量/效率:≥320/≥90；东莞市金卡本材料 KC1-1(普通) 负极石墨外观:黑灰色;压实:1.5;真密度≥2.2g/cm3;粒度10≥5;D50=20±5um;D90≤45;D99≤55;松装密度≥0.4;振实密度≥0.7;灰分≤0.5；水分≤0.5;碳含量≥99%;比表面积≤5m2/g首容量≥300;首效率≥90%;平台:1C＞85min东莞市金卡本材料 KC2-1(普通) 负极石墨外观:黑灰色;压实:1.5-1.6;真密度≥2.2g/cm3;粒度10≥10;D50=25±5um;D90≤45;D99≤55;松装密度≥0.4;振实密度≥0.8;灰分≤0.5；水分≤0.5;碳含量≥99%;比表面积≤4.5m2/g首容量≥320;首效率≥90%;平台:1C＞85min深圳普漫地新能源 PMDF-188(普通) 负极石墨粒度10=10.35;D50=19.26um;D90=28.12;真密度=2.22;振实密度=0.81;灰分=0.14；水分=0.09;碳含量≥99.9%;比表面积=1.5m2/g首容量≥328;首效率≥92.8%;辽宁宏光科技 CGA-4M(高级) 负极石墨粒度50=17.7um;震实密度=1.1g/ml；松装密度≥0.5g/ml真密度=2.22g/ml:比表面积=3.4g/ml灰份=0.05%；首放/效率:≥354.7/93.2%长沙星城微晶石墨 HAG2(普通) 负极石墨粒度10=8-12;D50=18-22um;D90=27-33um;震实密度≥0.95g/ml；松装密度≥0.55g/ml真密度=2.22g/ml:比表面积≤4.2g/ml:水≤0.1%灰份≤0.2%固定碳=99.5%；外观：黑灰色；东莞市清溪宏泰 H-20(普通) 负极石墨粒度10≥10;D50=20±2um;D90≤45;Dmax≤75;震实密度≥0.85g/ml；松装密度≥0.5g/ml真密度≥2.2g/ml:比表面积≤4.5g/ml:水≤0.5灰份≤0.5固定碳≥99.5%首放/效率:≥320/90% 新乡远东电子科技 A080 负极石墨粒径：D10≥7;D50=17-23;D90≤50um振实密度≥0.7g/cm3；比表面积≤5m2/g首容量/效率：≥330/91%；固定碳≥99%水分：≤0.2%；灰分≤0.5%；Fe≤100ppm深圳市海盈科技 M5-1-20(宏远碳素) 负极石墨外观:黑色、黑灰色;压实:1.54-1.90;循环:10次≥97.5%；50次≥95%;100次≥92%平台:首次＞50min;50次＞48min;100次＞45min首容量≥350;首效率≥86%;深圳市新宙邦 LBC305（钢壳）电解液外观：无色透明液体；水分：≤10ppm电导率25℃：10.4±0.5ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.23±0.03g/ml 深圳市新宙邦 LBC305-1（铝壳）电解液外观：无色透明液体；水分：≤10ppm电导率25℃：10.4±0.5ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.23±0.03g/ml 深圳市新宙邦 LBC312-01（软包）电解液外观：无色透明液体；水分：≤10ppm电导率25℃：8.7±0.5ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.20±0.03g/ml 深圳市新宙邦 DMC 电池级外观：无色透明液体；水分：≤20ppm含量≥99.9%;甲醇≤50ppm;铁含量≤1.0ppm 香河昆仑化学 KLE-050 电解液外观：无色透明液体；水分：6.82ppm电导率25℃：10.65ms/cm；游离酸≤5.62ppm铁含量：≤1.0ppm；密度25℃：1.23±0.03g/ml 香河昆仑化学 KLE-095B 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：≥7.3ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.19-1.34g/ml 香河昆仑化学 KLE-106 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：≥7.3ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.19-1.34g/ml 诺莱特科技 SZ-SSDE-GRT-002 SZ-SSDE-GRT-001 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：10.4±0.5ms/cm；游离酸≤50ppm色值≤50APHA；密度25℃：1.23±0.03g/ml 广州天赐高科 E-101 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：10.4±0.5ms/cm；游离酸≤50ppm色值≤50APHA；密度25℃：1.23±0.03g/ml 珠海赛维电子材料 SW2030 电解液外观：无色透明液体；水分：≤10ppm电导率25℃：12.1ms/cm；游离酸≤50ppm色值≤50APHA；密度25℃：1.23±0.03g/ml 汕头金光高科 L14 电解液外观：无色透明液体；水分：≤15ppm电导率25℃：10.5±0.5ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.21±0.03g/ml 张家港国泰华荣 LB-3571 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：9.7±0.5ms/cm；游离酸≤50ppm铁含量：≤5ppm；密度25℃：1.227±0.01g/ml CL≤1;Na≤10;K≤10;Ca≤10;SO4≤10;pb≤5;深圳普漫地新能源 PMDF-188(普通) 负极石墨粒度10=10.35;D50=19.26um;D90=28.12;真密度=2.22;振实密度=0.81;灰分=0.14；水分=0.09;碳含量≥99.9%;比表面积=1.5m2/g首容量≥328;首效率≥92.8%;辽宁宏光科技 CGA-4M(高级) 负极石墨粒度50=17.7um;震实密度=1.1g/ml；松装密度≥0.5g/ml真密度=2.22g/ml:比表面积=3.4g/ml灰份=0.05%；首放/效率:≥354.7/93.2%长沙星城微晶石墨 HAG2(普通) 负极石墨粒度10=8-12;D50=18-22um;D90=27-33um;震实密度≥0.95g/ml；松装密度≥0.55g/ml真密度=2.22g/ml:比表面积≤4.2g/ml:水≤0.1%灰份≤0.2%固定碳=99.5%；外观：黑灰色；东莞市清溪宏泰 H-20(普通) 负极石墨粒度10≥10;D50=20±2um;D90≤45;Dmax≤75;震实密度≥0.85g/ml；松装密度≥0.5g/ml真密度≥2.2g/ml:比表面积≤4.5g/ml:水≤0.5灰份≤0.5固定碳≥99.5%首放/效率:≥320/90% 新乡远东电子科技 A080 负极石墨粒径：D10≥7;D50=17-23;D90≤50um振实密度≥0.7g/cm3；比表面积≤5m2/g首容量/效率：≥330/91%；固定碳≥99%水分：≤0.2%；灰分≤0.5%；Fe≤100ppm深圳市海盈科技 M5-1-20(宏远碳素) 负极石墨外观:黑色、黑灰色;压实:1.54-1.90;循环:10次≥97.5%；50次≥95%;100次≥92%平台:首次＞50min;50次＞48min;100次＞45min首容量≥350;首效率≥86%;深圳市新宙邦 LBC305（钢壳）电解液外观：无色透明液体；水分：≤10ppm电导率25℃：10.4±0.5ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.23±0.03g/ml 深圳市新宙邦 LBC305-1（铝壳）电解液外观：无色透明液体；水分：≤10ppm电导率25℃：10.4±0.5ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.23±0.03g/ml 深圳市新宙邦 LBC312-01（软包）电解液外观：无色透明液体；水分：≤10ppm电导率25℃：8.7±0.5ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.20±0.03g/ml 深圳市新宙邦 DMC 电池级外观：无色透明液体；水分：≤20ppm含量≥99.9%;甲醇≤50ppm;铁含量≤1.0ppm香河昆仑化学 KLE-050 电解液外观：无色透明液体；水分：6.82ppm电导率25℃：10.65ms/cm；游离酸≤5.62ppm铁含量：≤1.0ppm；密度25℃：1.23±0.03g/ml 香河昆仑化学 KLE-095B 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：≥7.3ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.19-1.34g/ml 香河昆仑化学 KLE-106 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：≥7.3ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.19-1.34g/ml 诺莱特科技 SZ-SSDE-GRT-002 SZ-SSDE-GRT-001 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：10.4±0.5ms/cm；游离酸≤50ppm色值≤50APHA；密度25℃：1.23±0.03g/ml 广州天赐高科 E-101 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：10.4±0.5ms/cm；游离酸≤50ppm色值≤50APHA；密度25℃：1.23±0.03g/ml 珠海赛维电子材料 SW2030 电解液外观：无色透明液体；水分：≤10ppm电导率25℃：12.1ms/cm；游离酸≤50ppm色值≤50APHA；密度25℃：1.23±0.03g/ml 汕头金光高科 L14 电解液外观：无色透明液体；水分：≤15ppm电导率25℃：10.5±0.5ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.21±0.03g/ml张家港国泰华荣 LB-3571 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：9.7±0.5ms/cm；游离酸≤50ppm铁含量：≤5ppm；密度25℃：1.227±0.01g/ml CL≤1;Na≤10;K≤10;Ca≤10;SO4≤10;pb≤5;石家庄百思特 BST-2（锰酸锂）正极活性 Li：3.7-3.98；Mn：59.5-61.6振实密度＞2.0；粒度D50=10-20um比表面积＜0.8m2/g；首次容量/效率:≥101/90 石家庄百思特（钴酸锂）正极活性 Li：6.95-7.15；Co：59.5-60.5振实密度＞2.0；粒度D50=5-10um分子量：97.87；首次容量/效率:≥138/85石家庄百思特（钴镍锰酸锂）正极活性 Li：7.2-7.6；Co+Ni+Mn：55.8-56.8振实密度＞1.8；粒度D50=8-15um分子量：97.87；首次容量/效率:≥141/82.5 安徽亚兰德新能源（钴酸锂）正极活性比表面积：0.2-0.5m2/g；松装密度1-1.3振实密度2.5-2.8；粒度D50=6-11um分子量：97.87；PH9-10.5；CO含量：59.6-60.6 个旧圣比和实业（钴酸锂）正极活性比表面积：0.15-0.3m2/g振实密度＞2.9；粒度D50=7-9um分子量：97.87；首次容量:152-158乾运高科QY-102(锰酸锂) 正极活性动力型粒径：D50=10-12um；环境湿度：15-35度PH值≤8-10；松装密度＞1.2；TD密度≥2.2 比表面积:≤0.6;首次容量/效率:≥100/90%循环:100次≥92%；300次≥85%;55度高温循环：100次≥85%；300次≥80%；广州融达电源材料MCG(锰酸锂) 正极活性粒径：D10≥3.0；D50=14-20um；D90≤40；PH值=8-10；包装：25kg；TD密度≥2.2比表面积:0.5-1.2;首次容量/效率:≥110/90% Mn=58.5-60;Li:3.7-4.4;Na≤0.4;Fe≤0.02Ca≤0.03;Ni≤0.01%;H2O≤0.06临析杰能新能源GN-Mn-02(锰酸锂) 正极活性粒径：D10≥2.0；D50=10-20um；D90≤40；PH值≤8-11；包装：25kg；TD密度≥1.8比表面积:0.5-1.5;首次容量/效率:≥90/95Mn≥58-60.5;Li:3.5-4.5;Na≤0.05;Fe≤0.02Cu≤0.02;Ca≤0.05;Ni≤0.03%;H2O≤0.10临析杰能新能源GN-Mn-01(锰酸锂) 正极活性粒径：D10≥2.0；D50=12-16um；D90≤40；PH值≤8-11；包装：25kg；TD密度≥2.0比表面积:0.5-1.5;首次容量/效率:≥105/95Mn=58-60.5;Li:3.5-4.5;Na≤0.05;Fe≤0.02Cu≤0.02;Ca≤0.03;Ni≤0.03%;H2O≤0.10云南玉溪汇龙科技 HLA(锰酸锂) 正极活性粒径D50=5-20um；PH值≤5-7；包装：25kg；TD密度≥2.10比表面积:0.5-1.5;首次容量/效率:≥120/94% Mn≥57;Li:3.5-4.5;Na≤0.05;Fe≤0.03Cu≤0.02;Ca≤0.03;Ni≥3.85;H2O≤0.10深圳市贝特瑞 LMO（锰）正极活性粒径：D10=1.717；D50=8.863um；D90=23.993；水分：0.048；振实密度:4.053;TAP密度:2.115比表面积:2.284;首次容量/效率:118.3/98% 深圳市贝特瑞 LFP（三元）正极活性粒径：D10=0.787；D50=5.361um；D90=14.133；水分：0.041；TAP密度：1.170比表面积:15.2;首次容量/效率:142.1/92.15% 深圳三晶锂业三元正极活性粒径：D10=6±1；D50=9-11um；D90=16-20；PH值≤11.5；；TD密度≥2.1；外观：黑色固体比表面积:≤0.5;形貌：球形；Al≤0.03；Ni+Mn+Co=58-61.5;Li:7.05-7.4;Fe≤0.01Cu≤0.001;H2O≤0.10;Mg≤0.02深圳市天骄科技PLB-H5 正极活性粒径：D10≥5.0；D50=9-12um；D90≤25；PH值≤11.5；包装：25±0.02kg；TD密度≥2.3 比表面积:0.2-0.5;首次容量/效率:≥153/89.5 Ni+Mn+Co≥57.17;Li:7-8;Na≤0.03;Fe≤0.01 Cu≤0.01;H2O≤0.10;深圳市天骄科技 PLB-F 正极活性粒径：D10≥2.0；D50=6-12um；D90≤18；PH值≤11.5；包装：25±0.02kg；TD密度≥2.00 比表面积:0.3-1.0;首次容量/效率:≥145/89.5 Ni+Mn+Co≥57.17;Li:7-8;Na≤0.10;Fe≤0.02 Cu≤0.01;H2O≤0.10;江西江特锂电材料三元（L532）正极活性粒径：D10≥4.5；D50=7-12um；D90≤25；PH值≤11.5；包装：25±0.02kg；TD密度≥2.20 比表面积:≤1.0;首次容量:≥145/2.75-4.2VNi+Mn+Co：57～61;Li:7-8;Ca≤0.02;Fe≤0.01 Cu≤0.01;H2O≤0.10;Mg≤0.02%重庆特瑞电池材料三元（TR-202）正极活性Ni+Mn+Co=56.7-62.7;Ca≤0.03;Na≤0.01;SO4≤0.05;PH=9.5-12;水≤0.05%;克容量≥150 振实密度2.0-2.5g/cm3；比表面积0.6-1.5m2/g粒径：D10=1-5；D50=5-12;D90=12-25;外观：灰黑色粉末；规格：25±0.02Kg/桶宁波金和新材料三元（S600）正极活性粒径：D10≥3；D50=8-12um；D90≤23；PH值10-11.5；外观：黑色粉末；TD密度1.9-2.5 比表面积:0.3-0.7;松装密度≥0.7g/cm3；Ni+Mn+Co≥56;Li:7-7.6;Ca≤0.02;Fe≤0.012 Mg≤0.02;Cu≤0.005;Na≤0.01%；H20≤0.2% 河南思维能源材料三元（TTM-532）正极活性粒径：D10≥4；D50=7-15um；D90≤25；PH值9-12；外观：黑灰色粉末；TD密度≥2.00 比表面积:≤0.5;首次容量/效率:≥170/85%Ni+Mn+Co≥58;Li:7-8;Ca≤0.02;Fe≤0.01Pb≤0.01;Cd≤0.10;Si≤0.02%佛山市金辉高科厚*宽=25um*44mm 隔膜外观:乳白色;厚度:23-29;透气度:400sec/100ml孔隙率:40%;穿刺强度:389g;拉伸强度MD:95Mpa拉伸强度TD:104Mpa;闭孔温度:133℃;破膜:151℃90℃热收缩MD/TD:2.7/1.3%150℃热收缩MD/TD:14/13.4%深圳市吉美泰电子厚*宽=20um*38mm 隔膜外观:乳白色;厚度:18-22;透气度:≤30〞seconds孔隙率:40-50%;穿刺强度:≥380g闭孔温度:134℃;破膜:166℃90℃热收缩MD/TD:≤3.0%/0%拉伸强度TD:≥100kg/cm2;拉伸强度MD:≥1500；上海荣仲实业乙炔炭黑 (DENKA BLACK) 导电剂（正负极均可）含潮量:0.06-0.15%;灰分0.06%;沙状物:0.001% 电阻:0.195-0.225Ω-cm;吸碘值87mg/gHCL吸收量13.6-15.8cc/5g；丙酮萃取量0.01% 表观密度:0.036-0.250g/cc;C=99.84%;O=0.12% H=0.04%;比表面积80m2/g;粒子直径：27-35um 江西正拓新能源SHP-15 导电剂粒径D10=3.8,D50=7.1,D90=14.2;证实密度：0.35g/cm3；碳含量99.973%XRD=3.3573A;Fe=8.86ppm;CL=44.08;SO4=5.58 NO3=10.39ppm;容量/效率=350/93%江西正拓新能源SHP-8 导电剂粒径D10=2.5,D50=4.14,D90=8.96;证实密度：0.25g/cm3；碳含量99.985%XRD=3.3525A;Fe=8.48ppm;CL=10.38;SO4=6.25 NO3=8.44ppm;容量/效率=350/94%江西正拓新能源SHP-2 导电剂粒径D10=2.19,D50=3.97,D90=8.85;证实密度：0.2415g/cm3；碳含量99.98%XRD3.3573A;Fe=8.81ppm;CL=44.01;SO4=5.65 NO3=10.39ppm;容量/效率=350/93%广州松柏化工 SBR 电池级固含量：48-52%；PH=6-7.5；粘度80-400Mpa.s最低成膜温度：2℃；表面张力：40-48粒度：D50=150nm广州松柏化工 CMC 电池级外观:白色或微黄色粉末;粘度mpa.s2%水=1300nacl（氯化物）0.45%；水分=3.85%；PH=7 Pb≤0.01;fe≤0.01;As≤0.01%纯度99.71%广州松柏化工 PTFE 电池级外观:白色均匀乳液;粘度6-15mm2/s树脂含量=60±2%；粒度=0.05-0.2um；ph≥8密度（20摄氏度）=1.48-1.55g/cm3江门赫克力士化工羧甲基纤维素纳电池级外观:白色或微黄色粉末;粘度mpa.s1%水≥650nacl（氯化物）≤0.3%；PH，1%=6.5-8.5 取代度0.65-0.95；干燥减量≤10%成都中科来方能源 AAA（正极）水性胶外观：微黄均一乳液；PH=7-8；粘度（40°）=6-7Pa.s；固含量=14.9-15.1%稳定性（一年内）：不分层、不破乳成都茵地乐电源 LA-132（负极）水性胶外观：微黄均一乳液；PH=7-8；粘度（40°）=5000Pa.s；固含量=15%稳定性（一年内）：不分层、不破乳成都茵地乐电源 LA-135（负极）水性胶外观：微黄均一乳液；PH=7-8；粘度（40°）=19200Pa.s；固含量=14.3%稳定性（一年内）：不分层、不破乳深圳国兴新电源 10um*320mm(双毛) 铜箔钟孔及渗透：无个/m2；单位质量面积：96g/m2 厚度：10um；抗拉强度35.5kg/mm2 延伸率：3.3%；抗氧化：（180°无变化）深圳伟德智铝制品1235-H18 铝箔UST≥15mpa；Si≤0.2;FE≤0.5;CU=0.05-0.2MN≤0.05;ZN≤0.1%;AL≥99.3%; 淮南市超强化工 N-甲基吡咯烷酮电子级外观：无色透明液体；纯度≥99.9%；丁丙脂≤0.02；水≤0.03；色度≤10；密度=1.028-1.03g/ml；折光率=1.465-1.47濮阳迈奇科技 N-甲基吡咯烷酮电子级外观：无色透明液体；纯度≥99.9%；PH=7-9 丁丙脂≤0.05；水≤0.02;色度≤20；氨≤0.003密度=1.029-1.033g/ml；折光率=1.467-1.471 香港创世纪实业0.15*3 铝镍复合带镍，铝比率=2：1（±0.02）；镍铝含量≥99.6% 尺寸：T=0.15±0.02;B=3.00±0.05; 表面无毛刺、划痕、辊印等抗拉强度=350-420mpa；整合面积≥99.5%香港创世纪实业0.15*3 镍带As=0.0004;Ca=0.004;Si=0.0023;Sb=0.0001Mn=0.0004;Mg=0.0023;pb=0.0003;Sn=0.0001Zn=0.0008；C=0.011;S=0.0005;P=0.0014;AL=0.019;Ni≥99.94%Fe=0.0089;Bi=0.0001;Cu=0.0058;Cd=0.0001厦门中物投进出口 HSV900 PVDF 密度：1.77-1.79；熔点=165-172°C；熔融粘度:3400-4500Pa.s,绕曲模量:1360-2210mpa抗拉强度=107-214j/m；整合面积≥99.5%极限氧指数：43%;1.8mpa热变形温度：107-214°邵氏硬度：76-80D；断裂时延伸率：50-250%D638断裂时拉伸强度;34-43%;抗拉强度;40-55%D638厂家规格物品名称材料性能梅雁单面毛铜箔单位95-100强度300兴达国际远东胶带阻燃/绝缘7.5KV常州康捷电池材料 68*0.20 隔膜短裂强度30N/1.5CM张家港国泰华容 2次锂电池LB-301 电解液电导率11.5±0.52次锂电池LB-302 电导率7.8±0.52次锂电池LB-303 电导率9.8±0.52次锂电池LB-304 电导率10.5±0.52次锂电池LB-313 电导率10.5±0.52次锂电池LB-315 电导率10.5±0.5河北香河昆仑化学普通电解液电导率7.3±0.5 低温电导率9.5±0.5动力电导率7.5±0.5循环性能电导率7.5±0.5新乡格瑞恩 25-96*16-40 隔膜收缩率≤1/孔隙45港隆实业碳酸甲乙脂EMC 甲基纯度≥99.95% 碳酸二乙脂DEC 纯度≥99.95%碳酸二甲脂DMC 纯度≥99.95%碳酸甲丙脂MPC 纯度≥99.95%汕头金光高科普通L14 电解液电导率10.5±0.5普通L30 电导率10±0.5锰酸锂JT-01-LM 电导率8.2±0.5圆柱JT-01-Y 电导率10.5±0.5软包装JR-01 电导率9.5±0.5软包装JR-02 电导率7.8±0.5北京创亚恒圆柱LE-3501 电解液电导率10.5±0.5普通LE-123 电导率11±0.5深圳信用特殊胶带耐电解液/高温绝缘胶带耐温-40-280绿色终止胶耐温-40-160透明胶耐温-40-160东莞志凌电子材料耐电解液/高温绝缘胶带耐温-40-280绿色终止胶耐温-40-150珠海塞纬电子材料 SW2030 电解液电导率12.1MS/CMHF≤13PPM密度1.259G/CM3濮阳 N-甲基吡咯烷酮甲基纯度≥99.90%密度1.029-1.033折光率1.467-1.471成都茵地乐电源 LA-132 水性粘合剂黏度5000固含量15%LA-135 黏度19200固含量14.3%福来顺电子材料 0.018*346 铝箔抗拉192N/MM2单位质量48.8±2G/M20.016*338 抗拉192N/MM2单位质量44±2G/M2深圳国兴新电源科技 0.010*348 电解铜箔抗拉44KG/MM2单位质量96.5±0.5G/M20.010*170 抗拉41.3KG/MM2单位质量95.9G/M2佛冈建涛实业 0.010*348 电解铜箔深圳国兴新电源科技 0.010*304 电解铜箔抗拉44.5KG/MM2单位质量97±0.7G/M20.010*367 抗拉42.1KG/MM2单位质量97.5±0.5G/M20.010*356 抗拉37.6KG/MM2单位质量96.2±1G/M20.010*347 抗拉42.1KG/MM2单位质量96.2±1G/M20.010*352 电解铜箔抗拉41.3KG/MM2单位质量97.5G/M2新乡金邦电源科技 SBR2918 羧基丁本胶乳固含量48±2%PH值6-8SBR2919 固含量50±2%PH值6-7MP-0831A 阻锈剂密度0.83±0.05覆盖面积100-120M2/KGMP-0931A 密度1.03±0.05PH值10-12厂家规格物品配方/名称材料性能东莞金卡本 KC1-1 1.8%CMC:SBR:K=1:1.4:0.055 276mah/g东莞金卡本 KC2-1 D50粒径25±5UM/D90/10≤45/≥10 285mah/g湖南辉宇科技 SSG-1 S:CMC:SBR:SFG-6=100:2.5:2:4 330mah/gSSG-2 S:CMC:SBR:SFG-6=100:1:2:4325mah/gSSG-3 S:CMC:SBR:SFG-6=100:1:2:5315mah/g贝特瑞 418 4:1.5%CMC:SBR:S-P=100:130:5:1 320mah/g316 人造石墨 330mah/g888 高端复合石墨 340mah/gNAG 复合石墨 310mah/gSAG 人造石墨 320mah/g长沙海容电子材料 MGM 改性石墨 330mah/g SKG-S30 复合石墨 330mah/gCAP-A61（SKG-2）复合碳素粉 320mah/g 新乡远东电子 AP080-1 复合碳素粉 310mah/g NPB272 复合碳素粉 315mah/gA080 复合碳素粉 300mah/g浙江宏远碳素 MI-25 复合碳素粉 280mah/g 长沙星城微晶石墨 HAG2 石墨 290mah/g辽宁弘光科技 CGP-1B 石墨 310mah/g首放93.3%/D50=18UM。
