网络优化中心上行干扰处理工作规范

  • 格式：doc
  • 大小：628.50 KB
  • 文档页数：11

网络优化中心上行干扰处理工作规范 编号：SZNQI- 版本：R20070128

文档责任室：网络优化室 第 1 页 共 11 页 文档修改日志 时间 修订内容 修订人 版本 2007年1月28日 版本重新修订 陈麒 R20070128 网络优化中心上行干扰处理工作规范 编号：SZNQI- 版本：R20070128

文档责任室：网络优化室 第 2 页 共 11 页 目 录

第1章 目的 ............................................................................................................... 3 第2章 适用范围 ....................................................................................................... 3 第3章 上行干扰处理工作规范 ............................................................................... 3 3.1 上行干扰定义及分类 ................................................................................... 3 3.1.1 上行干扰的定义 ................................................................................... 3 3.1.2 上行干扰分类 ....................................................................................... 4 3.2 上行干扰监控 ............................................................................................... 5 3.3 上行干扰处理流程 ....................................................................................... 5 3.3.1 检查上行干扰严重程度 ....................................................................... 5 3.3.2 检查上行干扰的分布 ........................................................................... 7 3.3.3 室内小区上行干扰处理 ....................................................................... 7 3.3.4 室外小区上行干扰处理 ....................................................................... 7 3.3.5 非全频段上行干扰的处理 ................................................................... 8 3.3.6 全频段上行干扰的处理 ....................................................................... 8 第4章 相关资料 ....................................................................................................... 9 4.1 上行干扰基站的参数调整方案 ................................................................... 9 4.2 相关流程图 ................................................................................................... 9 网络优化中心上行干扰处理工作规范 编号：SZNQI- 版本：R20070128

文档责任室：网络优化室 第 3 页 共 11 页 第1章 目的 为了加强对上行干扰处理工作的管理，理顺工作流程，明确工作职责，确保及时有效处理无线网络上行干扰问题，为客户提供优质服务，凸现中国移动通信有限责任公司的品牌形象，特制定本工作规范。

第2章 适用范围 本规范适用于网络优化中心网络优化室对无线网络上行干扰问题的处理工作。 第3章 上行干扰处理工作规范 本规范明确了上行干扰的定义，分析其产生原因、干扰特征和分布特征，规范了上行干扰的监控方法和处理流程，用于指导日常上行干扰处理工作。

3.1 上行干扰定义及分类 3.1.1 上行干扰的定义 移动通信网络中的射频干扰，是指未按频率分配规定的信号占据了合法信号的频率，造成合法信号无法正常工作。上行干扰是指干扰信号存在于移动网络的上行频段，基站受到外界射频干扰源干扰。上行干扰对移动通信网络的上行覆盖和上行质量造成严重不良影响，受干扰区域客户感知较差，因此消除上行干扰是网络优化的一个重要任务。 在GSM系统中，BTS连续不断地测量上行链路方向上的所有空闲时隙，一般把所接收到的电平分为5个等级（或窗口），称为干扰电平带ICMBAND，如下表所示。值的范围是1－5。大于2的就表示存在干扰，值越大，受干扰的空闲信道越多，说明干扰越严重。 干扰等级 干扰电平dBm 1 <= -107dBm 2 (-107dBm,-103dBm] 3 (-103dBm,-96dBm] 4 (-96dbm,-86dBm) 网络优化中心上行干扰处理工作规范 编号：SZNQI- 版本：R20070128

文档责任室：网络优化室 第 4 页 共 11 页 5 >-86dBm

3.1.2 上行干扰分类 按照产生干扰的来源，上行干扰可分为以下几类： 1、干扰机干扰 （1）频谱特性上看，干扰机产生一个宽频带的强烈干扰信号，涵盖2G的通信频段。 （2）干扰的小区范围较小，覆盖区域多为政府机关及其附属区域、军队驻扎区域，例如市区政府、法院、公安局、国税培训中心等，政府机关干扰机主要干扰室内小区，军队干扰机主要干扰室外小区。 （3）干扰很强，所有信道的ICMBAND值都是5。 2、直放站干扰 （1）干扰的信道和程度不一，附近同一覆盖方向上的小区或多或少的都存在干扰。 （2）在频谱上看，通信频段上有宽频的干扰信号（恒定波峰），或者是底噪声提高。 3、干线放大器干扰 在频谱上与直放站产生的干扰类似。 4、光纤拉远系统 若光纤拉远系统的上行增益设置过大，可能导致所有频点上均出现上行干扰。 5、载波干扰 载波故障产生的干扰通常为非全信道干扰，即干扰仅存在于该小区的一个或几个载波上，其它载波的信道无干扰。 6、CDU故障 如果信道存在干扰的载波相邻且共用一个CDU，则通常情况下是该CDU出现故障。 7、频点干扰 频点干扰通常发生在某类频点干扰或某个频点干扰，如EGSM频点干扰严重而普通P频点无干扰，通过换频干扰得到消除。

以上干扰类型中，干扰机和私装直放站干扰属于外部干扰，其他为内部干扰。 网络优化中心上行干扰处理工作规范 编号：SZNQI- 版本：R20070128

文档责任室：网络优化室 第 5 页 共 11 页 3.2 上行干扰监控

目前对上行干扰实行间接监控，发现上行干扰小区的主要来源有： 1、小区指标异常：通常上行干扰小区的T接通率、T掉话率、C接通率、C掉话率较差。 2、客户投诉：覆盖小区的上行干扰可能导致客户对通话质量的投诉。 3、MRR统计分析：MRR统计中上行质量较差、上行覆盖过强的小区可能存在上行干扰。

3.3 上行干扰处理流程 3.3.1 检查上行干扰严重程度 发现上行干扰小区后，首选要确认该小区上行干扰的严重程度，ICMBAND为4~5表示干扰严重，ICMBAND为2~3表示干扰较小。上行干扰程度检查有三种方法： 1．OSS CHA 关闭跳频后，在OSS的CHA窗口，通过RLCRP查询小区信道的受干扰等级,ICMBAND的数值表示该信道受干扰的程度。 指令

2．OSS CER 关闭跳频后，通过OSS的CER工具能够看到信道受干扰的情况。在OSS的主界面下点击“Performance ->GSM Radio Netword Performance Tools -> PM Traffic Recording(PMR)”,在定制一个CER任务并执行成功后，通过“Report－>Channel Statistics->Interference Band”查询各个信道的受干扰情况。第二个图显示了该小网络优化中心上行干扰处理工作规范 编号：SZNQI- 版本：R20070128

文档责任室：网络优化室 第 6 页 共 11 页 区43号频点及其对应载波的上行干扰情况，可见Band1比例接近100％，该频点和载波无上行干扰。

3．网优之家 通过“网优之家－>无线综合查询”，并选择Objtype中的IDLEUTHCF和IDLEUTCHH表进行查询，其中ITFUSIB1~ITFUSIB5表示ICMBAND等于1至5。

合集下载

GSM网络上行干扰排查指导书

GSM网络上行干扰排查指导书

GSM上行干扰排查指导书目录1上行干扰现象描述 (3)2上行干扰分析思路 (3)3上行干扰处理方法 (3)3.1排查是否有直放站 (3)3.2测试空闲时隙 (3)3.3复位小区 (4)3.4修改小区频点 (4)3.5检查设备连线 (4)3.6倒换天馈 (4)3.7更换硬件 (4)3.8扫频 (5)4上行干扰处理流程 (6)5小结 (7)1上行干扰现象描述某小区话统显示干扰带4~5级的占比超过20%，通过BSC6000实时查看干扰带有4~5级，由此可以判断该小区存在上行干扰。

2上行干扰分析思路通过分析手段，把问题定位在是外部干扰还是网络内部干扰，如果是外部干扰导致的就需要通过扫频仪进行外部干扰源的定位，如果是网络内部导致的干扰就需要通过复位小区、测试空闲时隙、修改频点、更换相应的硬件来解决问题。

3上行干扰处理方法3.1排查是否有直放站通过关闭和开启直放站实时观察干扰带是否有变化，判断是否由于直放站导致得上行干扰，如果是直放站导致的就需要整改直放站。

3.2测试空闲时隙通过BSC6000进行空闲时隙测试，测试空闲时隙时观察干扰是否都变为5级左右的干扰，如果干扰增强了则表明是由于设备内部交调导致的干扰，如果干扰没有什么变化则表明不是设备内部交调引起的，需要进行下一步工作。

3.3复位小区观察复位后有干扰的小区干扰是否消失，如果干扰消失则问题定位在设备长时间运行导致内部器件性能不稳定导致上行干扰，复位小区问题还存在就需要进行下一步的工作。

3.4修改小区频点分析有干扰的小区是否所有载频都有不同程度的干扰，如果只是某个载频存在干扰，则可以通过修改这个载频的频点查看干扰是否消失，如果是整个小区都有干扰则可以通过修改BCCH载频频点查看干扰是否消失。

修改频点后干扰依然存在，则需要进行下一步工作。

3.5检查设备连线上站检查各连接线是否有松动，是否正确连接。

3.6倒换天馈✓从机柜顶与其他正常小区倒换天馈，干扰还在原小区则表明干扰是由基站设备导致的，需要更换基站硬件。

GSM上行干扰排查指导书

GSM上行干扰排查指导书

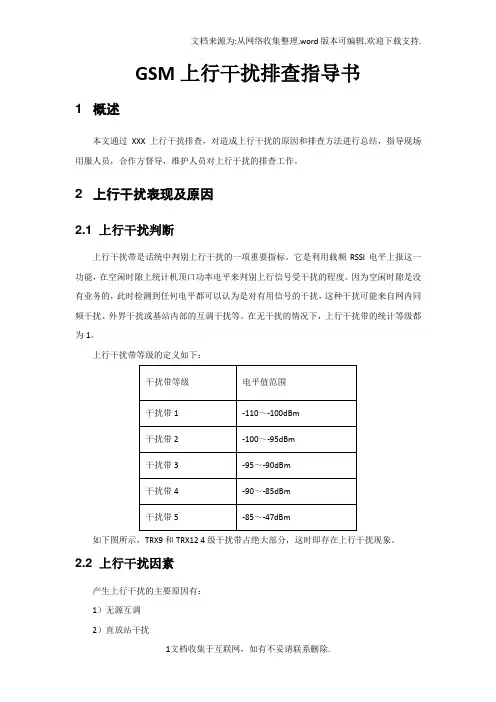

GSM上行干扰排查指导书1 概述本文通过XXX上行干扰排查，对造成上行干扰的原因和排查方法进行总结，指导现场用服人员，合作方督导，维护人员对上行干扰的排查工作。

2 上行干扰表现及原因2.1 上行干扰判断上行干扰带是话统中判别上行干扰的一项重要指标。

它是利用载频RSSI电平上报这一功能，在空闲时隙上统计机顶口功率电平来判别上行信号受干扰的程度。

因为空闲时隙是没有业务的，此时检测到任何电平都可以认为是对有用信号的干扰，这种干扰可能来自网内同频干扰、外界干扰或基站内部的互调干扰等。

在无干扰的情况下，上行干扰带的统计等级都为1。

上行干扰带等级的定义如下：如下图所示，TRX9和TRX12 4级干扰带占绝大部分，这时即存在上行干扰现象。

2.2 上行干扰因素产生上行干扰的主要原因有：1）无源互调2）直放站干扰3）C网干扰4）网内同临频干扰5）载频问题6）其它外部干扰其中无源互调属于基站及天馈系统内部干扰，直放站干扰和C网干扰属于外部干扰。

3 上行干扰原因及排查方法3.1 无源互调上行干扰最多的就是基站和天馈系统（包括天线）的无源互调。

无源互调特性（PIM）是指接头、馈线、天线和滤波器等无源部件在多个载波的大功率信号条件下，由于部件本身存在非线性而引起的互调效应。

通常认为无源部件是线性的，但是随着基站功率和载波数的增加，无源部件都不同程度地存在一定的非线性，这种非线性主要是由以下因素引起的：不同材料的金属的接触；相同材料的接触表面不光滑；连接处不紧密；存在磁性物质，器件功率容量不足等。

互调产物会对通信系统产生干扰，特别是落在接收带内的互调产物将对系统的接收性能产生严重影响。

无源互调判断方法：凌晨话务较少时，先统计小区的干扰带，然后小区所有载频发送空闲burst，再统计小区干扰带，如果干扰带有明显上升，比如原先为1，发射后出3级或以上干扰带，则可证明存在上行互调干扰。

这里发送空闲BURST是为了让多个载波大功率信号作用于天馈系统，把隐藏的上行互调问题暴露出来。

简述上行干扰的排除方法

简述上行干扰的排除方法


3、移动与联通共同使用了GSM900系统的频段，移动占用的 频点范围为1-95，而联通占用的频点范围为96-124。共同为了考虑网 络的无缝隙覆盖和弱信号区域的信号强度覆盖，双方都安装了不同类 型的直放站。联通的直放站如果调测不好或设备老化，都会对移动的 高端频点造成上行干扰。这时，也只能与联通公司协商一起把问题点 进行解决了。
3、带外增益抑制度的影响。 在直放站工作带宽内，直放站的增益变动在3DB以内，保证所有工作频 段内的信号得到很好地放大，而在工作频段外，如联通的工作频段，增 益衰减高达50DB，则此信号非常有效地抑制掉了。同样直入站也可有效 地抑制掉工作频带外的其他干扰信号，大大减少互调产物、带外噪声等， 如果带外增益抑制度过低，会把许多无用信号和干扰信号引入覆盖区， 不仅会增大直放站的互调产物、带外噪声等，还会降低有用信号的输出 功率，从而减少覆盖范围。 4、当直放站设备老化或是衰减头选择不准确，馈线进水时对网络都会造 成很严重的影响。
c.移动通信网络常见干扰类型 鉴于移动通信信号自身特点，可将其受到的干扰按如下方法分类 从频段上分： 从频段上分：上行干扰与下行干扰 上行干扰定义为干扰信号在移动网络上行频段，移动基站受到外 界射频干扰源干扰。上行干扰的后果造成基站覆盖的降低。物理上 看，手机在无上行干扰的情况下，基站能够接收远处的手机信号。 当上行干扰出现时，手机信号需强于干扰信号，基站才能与手机联 络，因此手机需离基站更近。也就是基站的有效覆盖范围缩小。 下行干扰是指干扰源所发干扰信号在移动网络下行频段，手机接 收到干扰信号，无法区分正常的基站信号，使手机和基站联络中断 ，造成掉话或无法登记。
重的小区。对于干扰最为严重的小区进行优先分析处理。 2、 对要处理的干扰小区，先排除小区的频点干扰 或者载波干扰。因为如果这两种情况不优先排除，就派人 到基站下边去查干扰源的话，到头来干扰源还得通过 OMC那里排除。就难免浪费人力物力了。（对于频点或 载波干扰可以用OSS操作系统提供的CER功能可以进行判 断和定位，这点在下面的内容将有详细解说。）
如何快速高效处理基站上行干扰问题

如何快速高效处理基站上行干扰问题

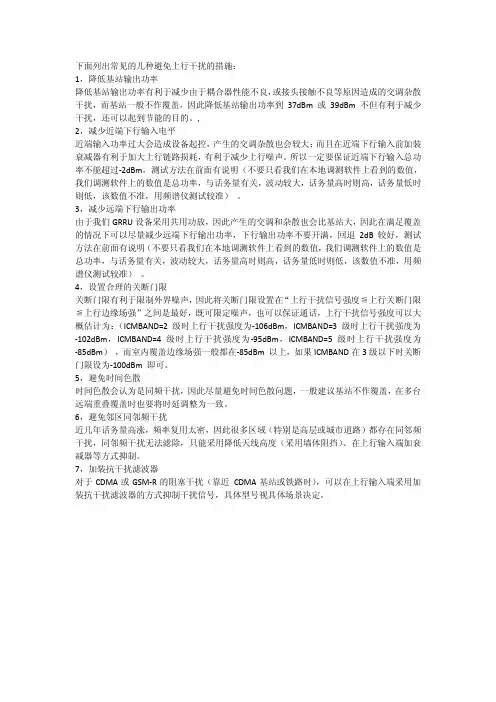

下面列出常见的几种避免上行干扰的措施：1，降低基站输出功率降低基站输出功率有利于减少由于耦合器性能不良，或接头接触不良等原因造成的交调杂散干扰，而基站一般不作覆盖，因此降低基站输出功率到37dBm 或39dBm 不但有利于减少干扰，还可以起到节能的目的。
