无线网络上行干扰排查规范及典型案例

故障案例LTE上行干扰处理案例省公司江苏省专业无线设备类型设备厂家中兴设备型号B8300 软件版本V3.20.30.00P23编制时间作者作者电话入库时间审核人审核人电话厂商审核人联系方式关键字上行干扰二次谐波/互调GSM900故障描述在日常处理LTE干扰工作中，发现LTE市区雅仕达夹芯板厂_1、LTE市区雅仕达夹芯板厂_2干扰较为严重，具体地理位置如下：已知该站的三个小区都为LTE的F频段小区，频段为1880~1900MHz,中心频点为1890 MHz，由于频率所处位置较为特殊，F频段系统存在与DCS1800、GSM900、PHS、和CDMA2000/WCDMA 系统间的互干扰，情况较为复杂。

F频段附近频率位置分布图（单位：MHz）提取该小区100个RB的干扰情况并绘制底噪折线图，如下：LTE市区雅仕达夹芯板厂_1LTE市区雅仕达夹芯板厂_2告警信息无原因分析LTE干扰分为系统内干扰和系统间干扰，系统间干扰包括杂散干扰、阻塞干扰、互调/谐波干扰等，系统内干扰包括远距离同频干扰、GPS故障、数据配置错误等，主要原因如下图：首先按照干扰排查流程进行干扰源定位，如下：单站干扰精确定位排查流程1、按照干扰排查流程，，我们短时间关闭了共站的GSM900小区，发现干扰全部消失，确定为GSM900小区的二次谐波/二阶互调干扰。

2、通过查询发现LTE市区雅仕达夹芯板厂_1第52个RB受干扰，通过计算可知受干扰频点是1889.36MHz；而LTE市区雅仕达夹芯板厂是第50个以及第67个RB受干扰，即受干扰频点是1889MHz和1892.06，而GSM的雅仕达夹芯板厂各小区现网频点如下：GSM小区名称BCCH TCH1 TCH2 TCH3 TCH4 TCH5 雅仕达夹芯板厂1 58 43雅仕达夹芯板厂2 21 82雅仕达夹芯板厂3 50 85 24 87 1021 1023换算成频点对应如下：GSM小区名称BCCH对应频点TCH1对应频点TCH2对应频点TCH3对应频点TCH4对应频点TCH5对应频点雅仕达夹芯板厂1 946.6 943.6雅仕达夹芯板厂2 939.2 951.4雅仕达夹芯板厂3 945 952 939.8 952.4 934.8 935.2解决GSM900小区的二次谐波/二阶互调干扰的主要方法有两个：1、安装抗干扰的滤波器；2、修改GSM900的干扰频点，使干扰频点落在保护带宽内；按照谐波/互调干扰定义，主要干扰源GSM900：2f1、f1+f2 ，可以知道当GSM的一个小区的任意两个频点之和在1880~1900之间都有可能对LTE的F频段小区产生干扰，从上表可以知道雅仕达夹芯板厂每个GSM小区都有可能对LTE产生干扰，如果将所有有可能对LTE干扰的2G频点进行修改不切实际，因为GSM小区频点太多且不能与周边同制式网络的小区频点相同，需要精确定位干扰频点再进行修改，这样事半功倍。

2012遵义上行干扰处理流程及案例根据省公司“工兵行动”专项干扰优化要求，各分公司将按照自查自纠展开工作。

干扰问题一直是属于优化的重点，干扰会造成后台指标恶化，同时用户感到呼叫困难、通话质量差、异常掉话等。

因此，处理干扰刻不容缓。

目前，遵义全网存在三种类型干扰：一是直放站干扰（设备稳定性较差）。

二是网内干扰（谐振腔、馈线头、避雷器、天线等）。

三是外部干扰（如电信CDMA、私装天线等）。

处理起来比较繁琐、较为复杂，网优室结合现场处理经验。

梳理了排查步骤和案例如下，各公司要进行认真学习，强化干扰处理能力，着实提升网络质量。

一、排查步骤1、带直放站干扰小区若接直放站，则将直放站全部甩开，将直放站合路器一同拆下，保持基站天馈原有状态。

（切忌不可只关直放站电源），联系机房人员查看上行干扰是否消失或减弱（让机房工作人员多刷新几次）。

若上行干扰消失，则需联系直放站厂家对直放站设备进行处理。

处理完成后，维护人员应打机房电话确认干扰是否消除，并且到直放站远端覆盖区域检查覆盖是否减弱。

若上行干扰没有任何变化，需要做如下步骤。

2、若无直放站小区存在上行干扰排查该干扰小区100米内是否存在电信基站，若存在电信基站，建议首选协调电信关闭电信基站后联系机房查看干扰小区的上行干扰情况。

若无法协调电信关闭基站，建议将干扰小区天线方位角转向背向电信基站方向，联系机房查看上行干扰情况，判断是否减弱或消失。

若干扰减弱或消失，则该小区的干扰源为电信基站，建议协调电信整改或者安装滤波器。

若不是电信干扰，需要做如下步骤。

3、网内干扰处理该小区无电信站在附近，无直放站，基本可以判断为基站网内干扰，涉及到的部件有：ANC、ANY、1/2跳线头、避雷器、7/8馈线头、天线。

首先检查1/2跳线头是否老化、松动，手动拧紧。

其次抛开避雷器，让1/2跳线与7/8跳线直连。

再次拧开7/8馈线头，检查是否有铁屑物在里面，并且检查馈天是否进水、避雷器发热等现象。

5G GPS故障导致上行强干扰处理案例摘要：TDD无线通信系统需要遵循严格的时频同步，地面上的GPS天线通过不断接收GPS卫星发出的信号来获取准确的位置信息和同步时间信息，并通过GPS馈线将接收到的信息回传至BBU进行处理，从而实现全网时钟同步；当基站出现GPS时钟同步告警后伴随产生基站校准及服务降级告警并出现干扰，对网络指标影响较大，甚至会引起用户投诉，严重影响系统性能。

关键词：GPS故障；干扰（一）案例背景根据网管指标进行统计，潍坊坊子坊城六马路公安街路口基站突发严重上行干扰，干扰电平-92dBm左右，严重影响用户感知及指标。

（二）案例描述坊子坊城六马路公安街路口周边基站自9月14日起，出现严重上行干扰，严重影响指标及用户体验。

（三）问题排查对强干扰站点闭站排查，依次关闭区域内干扰强度较大的站点，当闭塞坊子坊城六马路公安街路口NR小区后，周边其他站点干扰消失，再次激活后干扰又复现了。

初步确定坊子坊城六马路公安街路口基站导致周边大面积干扰；从上行干扰电平走势可以看出，基站从21点开始突发上行强干扰站点告警查询：查看基站当前实时告警发现坊子坊城六马路公安街路口基站存在天线校准及服务降级告警，该告警主要由于上行干扰影响导致。

但未发现其他硬件故障告警。

查看该站近期历史告警，发现该基站出现GPS时钟同步告警，之后基站产生干扰并出现基站校准及服务降级告警，判断GPS模块故障导致时钟同步问题导致干扰。

对于NR3.5G系统，采用时分双工，这对系统的时钟同步要求很高，如果一个网络中的某基站A与周围其他基站的时钟不同步，会造成基站A的DL信号被周围的基站接收到，故而干扰到周围基站的上行接收，如下图所示：时钟不同步的A基站发射信号干扰到了B基站的上行接收。

单个GPS失步后，会造成周边各基站时钟不同步，相互影响，因此通常影响范围比较严重，失步基站周边站点可能都将说到干扰，甚至退服。

（四）解决方案：安排维护现场更换GPS模块后更换GPS模块后查询基站实时干扰情况，干扰依然存在，经过参数核查发现radioClockState设置异常，目前设置为7.RNT_TIME_HOLDOVER，与baseline不一致。

LTE干扰排查案例
分析后台底噪
取凌晨2:00~凌晨2:1515分钟的数据，按照一定的评判标准，来选取受干扰比较严重的小区。

可以按照如下的判决条件：1，平均值大于-113dBm/RB（仿真在邻区加载条件下上行吞吐量损失5%的门限值，该判决门限可作为高干扰小区的基本判断门限，适用于判断本系统和异系统干扰）;
2，最大值大于-110dBm/RB（武汉现场测试判决条件，适用于判断异系统干扰）；
按照以上标准我们筛选出了以下25个小区：
干扰筛选结果.csv
本月共处理1个小区的干扰：
选取高干扰小区的底噪进行做图
按照1和2中条件筛选出来的小区，进行100RB上做图，如下所示：
横轴是100个RB，纵轴是RB上的干扰场强；
分析图形，预判干扰类型
阻塞干扰判决条件如下：
1，100个RB上都有提升，干扰最小的RB也超过-117；
2，后50个RB上干扰不平，有一定的抖动及坡度；
GFA436_A52_鹤萝北萝北7号站-DLH-2怀疑为存在阻塞干扰，通过现场勘测发现该站点与电信FDD基站共站，天线隔离度不足，关闭电信站点后干扰消失，具体如下：
调整前
调整后
通过现场勘测及关闭电信FDD站点前后对比可以判定该小区干扰为电信FDD站点产生的阻塞干扰。

4G互调干扰处理案例目录4G互调干扰处理案例 (1)一、问题描述 (3)二、分析过程 (4)三、解决措施 (5)四、经验总结 (6)4G互调干扰处理案例【摘要】4G无线网络在运行过程中会不时遇到各类干扰问题，尤其一些强干扰信号会严重影响LTE系统接收机解调性能，导致信噪比恶化或者饱和失真，产生掉线、低速率等影响用户使用感知的各类问题。

本案例通过分析处理LTE系统中一类常见的互调干扰引起的上行问题，提供LTE系统干扰处理基本思路，以便参考借鉴。

【关键字】解调、互调干扰【业务类别】一、问题描述近期网优人员收到灵璧宏泰世纪城用户4G信号正常但上网速率变慢的投诉问题，家里几部电信手机都出现类似问题，要求尽快处理解决。

根据用户反映的位置，首先检查附近基站运行状态，未发现故障告警；核查实时用户占用数及话务指标统计判断基站负荷也较轻，与用户沟通家里其它电信手机网速也很慢，排除用户终端问题，经过上述分析初步判断网络侧原因导致。

网优人员赶赴现场DT测试发现用户家所在位置占用的4G灵璧栖凤苑-1小区信号RSRP为-101dBm,但SINR一直在-2到7跳变，很不稳定。

4G信号强度好但质量较差，怀疑存在4G信号干扰。

后台通过U2000信令跟踪底噪，发现RB RSSI值最高已达到-85dB,而实时在线用户仅16个，如下图：二、分析过程1、干扰定位查询附近周边4G站点扇区RSSI值正常，3G站点扇区底噪也无高低噪问题，结合信令跟踪RSSI值变化规律来看，初步判断是系统内部干扰。

查询该站点另外2个小区RSSI值均正常。

进一步分析PRB底噪值变化规律图形与典型的互调干扰波形类似，因此排查重点核查用户占用小区互调干扰。

互调干扰定义：当两个或者多个信号同时进入通道时，由于非线性作用，信号的组合频率会形成互调信号，其中3阶互调信号最强。

如果互调信号落在小区上行带内，那么就会形成互调干扰信号，影响系统正常解调，互调干扰波形图如下图1互调干扰特征：一般分为有源互调与无源互调，当前网络常见无源互调干扰，如馈线、接头、天线等无源器件承载各类无线信号由于本身非线性导致的互调效应。

SOFTWARE 软 件2021第42卷 第1期2021年Vol. 42, No.11 L TE 干扰分类及解决措施LTE 系统按照干扰产生的起因可以将干扰分为系统内干扰和系统间干扰。

系统内干扰的产生：系统内干扰指的是来自系统自身的干扰,通常为同频干扰。

由于值(毫瓦分贝) >-110dBm 时，就认为存在干扰。

LTE 超过-105dBm/PRB 即达到中度干扰等级，需要尽快处理。

1.1 L TE 系统内干扰E 系统内干扰包括小区GPS 时钟失步、交叉时隙干作者简介：张岭（1974—），男，山东济南人，本科，通信工程师，研究方向：LTE 网络优化。

移动L TE 网络干扰排查及案例分析张岭设计研究与应用张岭：移动LTE网络干扰排查及案例分析扰、超远同频干扰、终端上行发射功率干扰及设备故障。

1.1.1 小区GPS时钟失步当GPS时钟跑偏（GPS失锁），会导致时隙的上下行不一致，存在严重干扰。

通常影响范围比较严重，且范围很广。

可能在GPS失步基站周围的一大片基站都受到干扰，导致这些基站覆盖范围内的UE无法做业务，严重的甚至在基站下RSRP很好的情况下，UE都无法入网。

引起GPS失步的原因可能有：（1）GPS安装不规范，导致无法搜到足够的星；（2）GPS受到干扰；（3）星卡异常；小区GPS失步，基站都会有告警。

但是网络中如果有其他厂家的设备共存，如果存在GPS 失步，也可能会对我司设备造成干扰。

处理措施：引起GPS失步的原因可能有：（1）GPS 安装不规范，导致无法搜到足够的星；（2）GPS受到干扰；（3）星卡异常。

针对GPS时钟失步干扰，首先网管核查是否站点有故障，若有故障，根据故障原因联系维护现场排查；查询设备运行正常情况下提取网管干扰报表进行分析，根据干扰范围干扰特性筛选出GPS 跑偏站点逐一进行去激活操作，时时观察其它受干扰站点干扰指标的变化情况；对疑似跑偏基站进行复位、时钟源复位，单独升级该站GPS 软件、固件到最新版本，如果不能解决问题，再上站对GPS天馈进行排查，或尝试更换GPS 板卡；最后排查外部干扰，扫频查找GPS所受干扰源及时处理。

路由器无线信号干扰排查方法一、引言路由器的无线信号干扰是日常网络使用中常见的问题之一。

干扰会导致无线信号弱化、速度变慢甚至断开连接，给我们的网络体验带来困扰。

为了解决这个问题，本文将介绍一些常见的路由器无线信号干扰排查方法。

二、物理因素排查1. 路由器位置首先，我们需要关注路由器放置位置是否合适。

理想的放置位置是让路由器尽量处于空旷的地方，避免被墙壁、家具等物体遮挡。

同时，离电器设备和其他无线信号源（如微波炉、电话基站等）的距离也要保持一定距离，以减少干扰。

2. 信道选择路由器的无线信号通过信道传输。

在周边区域中，可能会有其他无线设备使用相同的信道，导致干扰。

我们可以通过在路由器设置中更改信道来解决这个问题。

尝试不同的信道，并观察信号质量是否有改善。

3. 天线定向某些路由器配备了多个天线，利用这些天线可以调整信号的方向。

例如，如果您只需要无线信号覆盖特定的区域，您可以尝试将天线指向该区域，以减少信号的扩散和干扰。

三、无线设置调整1. 信号加密为了保护无线网络的安全性，我们通常会对信号进行加密，例如WEP、WPA等。

然而，某些加密方式可能会导致信号弱化或干扰增强。

如果您的无线信号质量不佳，可以尝试更改加密方式或禁用加密，然后观察是否有所改善。

2. 信号强度调整路由器的信号强度通常可以在路由器设置中进行调整。

如果您的路由器设置了最大功率输出，您可以尝试降低信号强度，以减少干扰。

不同环境下，适当调整信号强度可能会使网络性能更佳。

四、干扰源排查1. 邻近无线设备附近的其他无线设备，如邻居的路由器、移动热点等，可能会与您的路由器产生干扰。

您可以尝试关闭这些设备，或与邻居沟通以协商使用不同的信道，以减少干扰。

2. 电器设备家中的电器设备，特别是微波炉、蓝牙设备、无线电话等，可能会对路由器的无线信号产生干扰。

确保路由器远离这些设备，或将它们放置在距离路由器较远的地方，可以减少干扰的可能性。

3. 电磁波干扰电磁波干扰可能来自电视、电台、无线电等设备。

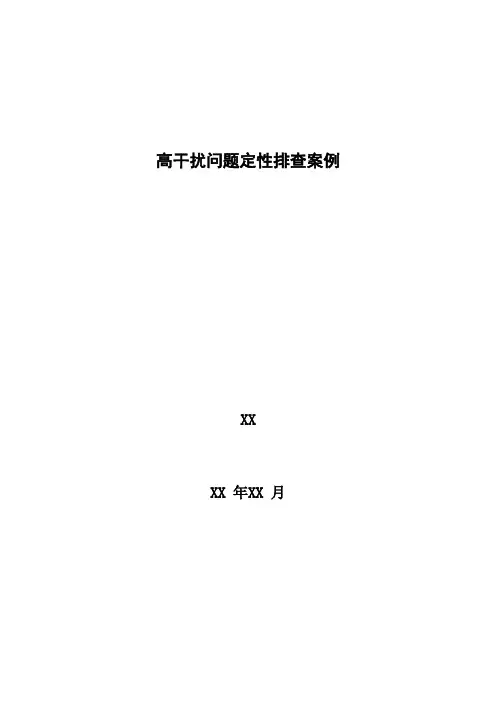

高干扰问题定性排查案例XXXX 年XX 月目录高干扰问题定性排查案例 (3)一、问题描述 (3)二、分析过程 (5)2.1关键原理 (5)2.2干扰分析 (5)2.3分析思路 (7)2.4干扰排查实施流程 (8)2.5问题定位 (10)三、解决措施 (14)3.1解决措施 (14)3.2处理效果 (14)四、经验总结 (15)高干扰问题定性排查案例XX【摘要】电信集团公司在2019年双提升工作开展中，干扰是造成网络质量下降的最重要的原因之一，它将直接影响到掉话率、切换成功率等很多运营商的考核指标，严重影响网络质量，造成客户投诉猛增，因此上行干扰的整治工作是网络质量提升的核心工作目标之一。

由于各地的网络环境差异化，上行干扰状况存在较大差异，对于干扰严重的地方需要展开重点排查工作，本文对CDMA网络干扰进行成因分析和排查分析流程的介绍，并以现网具体的突发干扰定性处理过程为例，让大家对CDMA干扰的定性及排查处理有所借鉴，借此能熟练掌握干扰分析处理相关的知识和流程，提升对干扰问题的处理效率。

【关键字】CDMA、自激、私装设备【业务类别】干扰排查、流程类一、问题描述9月23日在毛山里泥湾村和江湾路一代投诉剧增，多个用户投诉无法通话问题，经查询位于斗门区毛山里南附近的井岸南潮、井岸井湾、龙珠花园三个站点六个扇区均出现了严重的底噪，干扰极为严重，导致附近用户无法通话，掉线率恶化，导致影响面广，周边用户投诉急剧增多，干扰情况及地理位置如图所示：后台指标统计得知井岸南潮、井岸井湾、龙珠花园三个站点共5个小区均受到强烈干扰，底噪均值由平时正常的-85 db左右在9月22日早上10点飙并到了-55db到-67db之间。

具体各小区干扰指标情况统计如下：二、分析过程2.1关键原理无线通信系统中的无线干扰是指能引起无线网络性能下降甚至无法正常工作的电磁能量，它的存在直接影响到网络质量的好坏。

对CDMA通信系统而言，其独特的频谱利用方式决定了其在干扰的管理上与GSM和AMPS移动通信系统不尽相同。

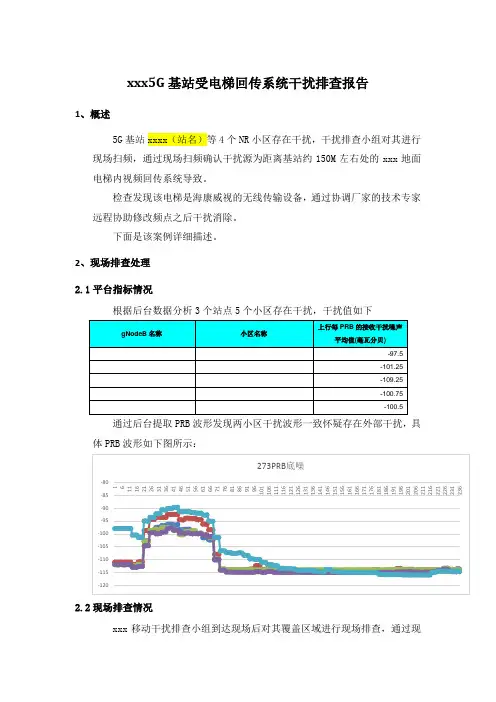

xxx5G基站受电梯回传系统干扰排查报告1、概述5G基站xxxx（站名）等4个NR小区存在干扰，干扰排查小组对其进行现场扫频，通过现场扫频确认干扰源为距离基站约150M左右处的xxx地面电梯内视频回传系统导致。

检查发现该电梯是海康威视的无线传输设备，通过协调厂家的技术专家远程协助修改频点之后干扰消除。

下面是该案例详细描述。

2、现场排查处理2.1平台指标情况根据后台数据分析3个站点5个小区存在干扰，干扰值如下通过后台提取PRB波形发现两小区干扰波形一致怀疑存在外部干扰，具体PRB波形如下图所示：2.2现场排查情况xxx移动干扰排查小组到达现场后对其覆盖区域进行现场排查，通过现场排查，确认干扰源为距离基站约150M左右处的河马鲜地面电梯内视频回传系统导致。

扫频仪截图现场照片干扰源位置3、调整现场经过协调物业后进入轿厢顶端进行检查，发现发射端在轿厢顶部，接收端在电梯顶部：进入轿厢顶部接收端和发射端发射端接收端（接入电脑修改）4、修改电梯回传频段步骤我们主要修改的是无线监控的接收端频段，无线监控是有发射端和接收端的。

第一种方法是通过在现场找到监控的后端也就是机房端后，继续找出监控接收端连接到交换机的光纤线，把此线从交换机中拔出插入电脑，与此同时一定要了解到无线监控的IP地址，插入后将电脑设置到与无线监控相同的网段内才能进入操作界面。

第二种方法是直接从接收端将LAN口的线连接到电脑，其他操作与方法一相同。
