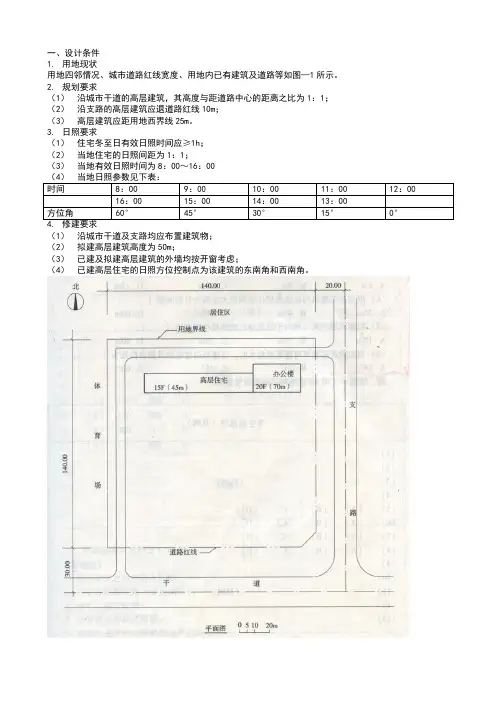

一、设计条件
1. 用地现状
用地四邻情况、城市道路红线宽度、用地内已有建筑及道路等如图—1所示。
2. 规划要求
（1） 沿城市干道的高层建筑，其高度与距道路中心的距离之比为1：1；
（2） 沿支路的高层建筑应退道路红线10m；
（3） 高层建筑应距用地西界线25m。
3. 日照要求
（1） 住宅冬至日有效日照时间应≥1h；
（2） 当地住宅的日照间距为1：1；
（3） 当地有效日照时间为8：00～16：00
（4） 当地日照参数见下表：
时间 8：00 9：00 10：00 11：00 12：00
16：00 15：00 14：00 13：00
方位角 60° 45° 30° 15° 0°
4. 修建要求
（1） 沿城市干道及支路均应布置建筑物；
（2） 拟建高层建筑高度为50m；
（3） 已建及拟建高层建筑的外墙均按开窗考虑；
（4） 已建高层住宅的日照方位控制点为该建筑的东南角和西南角。
二、设计条件
平面图—1所示的地产是私人出售的，卖方还拥有该地块东面的地产。卖方对出售的地产在使用上要求买方不得在共同的用地界线（50英尺）以内建造房屋，并有下列限制：
1. 前院后退：（60英尺）
2. 边院后退：（40英尺）
3. 后院后退：（50英尺）
4. 公用设施用地宽度：（60英尺）
在上述后退距离及公用设施用地内均不得修建建筑物。
停车场可设在四周用地界线的（20英尺）以内。
任务要求
在平面图—1内：
1. 用虚线画出所有的控制线，并标明该线的不同性质及尺寸。
2. 用实线画出并标明可作为停车场的用地控制线，但可不标注尺寸。
3. 用方格网线画出最大可建用地范围。
三、设计条件
某平坦场地入图—1所示，其南面和东面为已建办公楼和住宅，业主拟在用地内修建多层住宅 低层别墅。
城市规划部门对建设的要求如下：
1. 建筑控制线：西面和北面分别后退道路红线和用地界线5m；东面和南面后退用地界线3m。
场地设计(作图)
一、作图题
1．任务书
设计条件
1．某地块拟建4层（局部可做3层）的商场，层高4m，小区用地尺寸如图所示。
2．西侧高层住宅和东侧多层住宅距用地界线均为3m，北侧道路宽12m。北侧道路红线距商场5m，距停车场5m。南侧用地界线距商场22m，距停车场2m。商场距停车场6
m。
3．当地日照间距系数为1.6。任务要求
1．根据基地条件布置商场和停车场，并使容积率最大。商场距停车场6m。
2．北侧道路红线距商场5m，距停车场5m。
3．南侧用地界线距商场22m，距停车场2m。 4．停车场面积为1900m(±5%)，东、西两侧距用地界线3m。 5．商场为框架结构，柱网9m×9m，均取整跨，南北向为27m，建筑不能跨越人防通道，人防通道在基地中无出入口。 6．标注相关尺寸。
正确答案:
解答
解题要点
1．正确理解题意，根据设计条件
和任务要求进行分析。
2．根据日照间距系数布置建筑单体。
3．停车场和相邻建筑之间的防火间距一、二级建筑为6m，停车场南侧边界应有2m宽的绿化带。（出自《汽车库、修车库、停车场设计防火规范》）
作图提示
1．根据日照间距系数计算建筑单体距北侧住宅的距离： 三层建筑距北侧住宅日照间距L=12×1.6=19.2 (m) 四层建筑距北侧住宅日照间距L=16×1.6=25.6 (m) 三、四层之间跨距为9m，则L+9=19.2+9=28.2 (m）＞L=25.6 (m)，所以应把建筑北侧一跨做三层，取L大于19.2m。又有建筑退道路红线5m后距北侧住宅为22m，大于19.2m，所以取L=22 (m)。
2．建筑南侧布置停车场，与建筑物的防火间距为6m，距用地界线2m。
3．要容积率最大即建筑面积最大，又因建筑不能跨越人防通道，所以在通道处将建筑一分为二，取整跨，则西侧建筑长9m×7=63 (m)。 如仅在南侧做停车场，其可做面积为1610m，不满足面积要求，需在两栋单体建筑之间场地也做停车场。因停车场与建筑物的防火间距为6m，两栋单体建筑之间距离为22m，则此处可布置宽10m的停车场，其面积为330m，则停车场总面积为1940m，满足面积要求。东侧建筑长9m×3=27 (m)。 4．建筑单体与西侧高层的防火间距为9m。（《高层民用建筑防火规范》） 5．建筑单体与东侧多层的防火间距为6m。（《建筑设计防火规范》）
地下室施工设计笔记
布置车库时先布好车位，其余再调整
桩基需要提资：平面、剖面、覆土平面、轴网柱子
一、基础知识
1、覆土：①水专业排水走管要求覆土
②绿化覆土：灌木覆土600mm, 草覆土300mm
③结构覆土一般做平或者做台阶形较好
2、剖面绘图：剪力墙填充，楼板填充，梁一般不超出墙（除剪力墙有时会超出）
3、排水沟设计：①排水沟不穿过柱子和墙，通常贴墙柱
②排水沟可不连续，中断部分用集水坑排水
③排水沟分水线为最高点，通常疏水层标高为最低标高
④找坡箭头沿分水线两侧画
排水沟做法：降板、填高、挖槽
4、集水坑布置：①距离外墙≥1500mm
②有墙体的尽量贴墙体
③尽量避开门设置
④用集水坑将两个排水沟连在一起，排水沟水从集水坑排出
⑤不与结构柱子承台相冲突
⑥消防电梯集水坑标注：与消防电梯在统一地面标高的，按照实际高度标注；与消防电梯不在同一地面标高的，需标注扣除高差后的高度。
⑦人防单元干厕集水坑布置：布置在便桶下方，可与车库集水坑共用，不可与其他功能集水坑共用
5、配电间：一个防火分区内至少一个配电间，宽度最小1m。
6、电信间：每300户一间，面积≥15㎡
7、注：坡道设计需要标注标高、坡度、一个坡度段长度、变坡点、截水沟位置，做法，
坡道出口标高，坡道面层做法
汽车坡道首层平面应表达：散水、反坡、截水沟、反坡长度、坡度、变坡线。
8、停车设备： ①升降横移式类停车运行原理：每个车位均有载车板，所需存取车辆的载车板通过升降横移运动到地面层，驾驶员进入车库，存取车辆，完成取车过程。（需要一个空位来完成升降横移）
二级注册建筑师考试《场地与建筑方案设计（作图题）》真题解析（2012年）
某酒店总平面设计（2012年）
一、题目
（一）设计条件
某基地内有酒店主楼、裙房、附属楼，西侧为汽车停车场，地下停车库范围、地下停车库及其出入口、城市道路、保留树木等现状见图3－10－1。
（二）作图要求
（1）沿城市主干道设置机动车出入口，并标注该出入口距道路红线交叉点的距离。
（2）沿城市道路设人行出入口及人行出入口广场，面积不小于300m2。
（3）绘制总平面图中道路与基地内建筑、广场、停车场、地下停车库入口之间的关系，酒店主楼满足环形消防通道要求。
（4）酒店裙房和附属楼各设一处临时停车场，每处停车场不少于10个临时停车位，各包含两个无障碍停车位。
（5）标注道路宽度及道路至建筑物的距离，临时停车位与建筑之间的距离等。
图3－10－1 场地总图
二、解析
（一）读题与信息分类（图3－10－2）
图3－10－2 读题与信息分类
（二）场地定位及流线组织（图3－10－3）
图3－10－3 场地定位及流线组织
（三）表达阶段（图3－10－4）
图3－10－4 表达阶段
三、评分标准
评分标准详见表3－10－1。
2012年场地设计评分标准 表3－10－1
