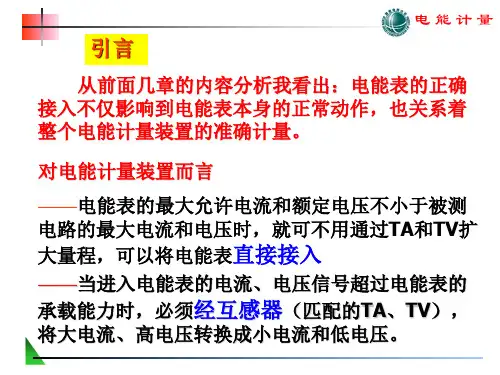

第六章电能计量装置接线方式

第三节 三相四线电能表的接线方式
一、有功计量 2、常用接线方式
低压经电流 互感器接入图
用于110kV及以上高电压等级的大电流 接地系统，电压互感器采用YNyn接线
第三节 三相四线电能表的接线方式
一、有功计量 2、常用接线方式
低压经TA接入的标准接线，三 个TA六线连接，电流、电压线 各自独立
低压经TA接入的传统接线，虽能节省三根电 压引线，但是电压、电流回路不独立，相互 影响，有时甚至引起电压潜动，破坏了计量 的可靠性、准确性，应该禁止使用 。
第三节 三相四线电能表的接线方式
二、无功计量 2、 90 跨相三元件无功电能表的现场接线图
低压直接接入式
第三节 三相四线电能表的接线方式
二、无功计量 2、 90 跨相三元件无功电能表的现场接线图
低压采用TA接入
小结：
三
低压直通式
单
直
相
接
电
接 入
能
式
表
三
元 低压经TA接入式
相
件
四有式
高压大电流接地 系统，电压互感
第三节 三相四线电能表的接线方式
一、有功计量 3、农电接线：采用三块单相电能表共同计量三相
有功电能。
主要原因： 1、负荷分散 2、很少检查 3、故障时间、平均负 荷等都不了解，很难 计算退补电量。 4、户外接线，三相表 各相离得太近，容易 造成漏电、短路。
第三节 三相四线电能表的接线方式
一、有功计量 3、农电接线
第三节 三相四线电能表的接线方式
二、无功计量
1、原理图、相量图及计算式
UIabc ,UIbca ,UIcab
ūab
ūa
ⅰa
Φ

电能计量装置接线图集PDF本帖最后由 wang6626866 于 2009-6-24 20:31 编辑内容提要________________________________________本图集根据DL/T825—2002《电能计量装置安装接线规则》的技术要求，汇集了国内现行电力系统和用户采用的由不同类型电能表、电流互感器、电压互感器构成的电能计量装置，其电压等级有220V、380V、220/380V、3-10kV、3-35kV、66(63)kV、110kV及以上，用于单相照明，低压和高压三相有功、无功电能计量的联合接线，共计143种。

图集分为两个单元:第一单元为电流互感器分相接线方式的联合接线图（简称分相接线方式），共计73种；第二单元为电流互感器简化接线方式的联合接线图（简称简化接线方式），共计70种。

计费用电能计量装置应采用分相接线方式，目前仍在使用的简化接线方式应逐步向分相接线方式过渡。

本图集可供电力系统和用户的电能计量设计、安装、检验及计量管理、用电检查人员在工作中使用。

目录第一单元电流互感器分相接线方式的联合接线图图1-1D1-0D单相计量有功电能，直接接入式接线图（Ⅰ）图1-2D1-0C单相计量有功电能，直接接入式接线图（Ⅱ）图1-3D1-2D单相计量有功电能，经电流互感器接入式接线图（Ⅰ）图1-4D1-2C单相计量有功电能，经电流互感器接入式接线图（Ⅱ）图1-5D1-0S低压计量有功电能，直接接入式接线图（Ⅰ）图1-6D1-0P低压计量有功电能，直接接入式接线图（Ⅱ）图1-7D3-0D低压分相计量有功电能，直接接入式接线图图1-8D3-6D低压分相计量有功电能，经电流互感器接入式分相接线方式接线图图1-9D1-6S低压计量有功电能，经电流互感器接入式分相接线方式接线图（Ⅰ）图1-10D1-6N低压计量有功电能，经电流互感器接入式分相接线方式接线图（Ⅱ）图1-11D1-6Z低压计量受进、送出电能，经电流互感器接入式分相接线方式接线图图1-12D2-6SB低压计量有功及感性无功电能，经电流互感器接入式分相接线方式线图（Ⅰ）图1-13D2-6NB低压计量有功及感性无功电能，经电流互感器接入式分相接线方式线图（Ⅱ）图1-14D3-6SB低压计量有功及感性、容性无功电能，经电流互感器接入式分相接线方式接线图（Ⅰ）图1-15D3-6NB低压计量有功及感性、容性无功电能，经电流互感器接入式分相接线方式接线图（Ⅱ）图1-11D1-6Z低压汁量受进、送出电能，经电流互感器接人式分相接线方式接线图220／380v。

12
导线应采用单股绝缘铜质线； 电压、电流互感器从输出端子直接 接至试验接线盒，中间不得有任何 辅助接点、接头或其他连接端子。 35kV及以上电压互感器可经端子 箱接至试验接线盒。导线留有足够 长的裕度。 110kV及以上电压互 感器回路中必须加装快速熔断器。
13
经电流互感器接入的低压三相 四线电能表，其电压引入线应单独 接入，不得与电流线共用，电压引 入线的另一端应接在电流互感器一 次电源侧，并在电源侧母线上另行 引出，禁止在母线连接螺丝处引出。 电压引入线与电流互感器一次电源 应同时切合。
能表对应相的电流线路连接
4
4、完全星型接法 ： 三相四线电路各相电流互感器
的二次回路，按 Y 形方式连接.
5
5、不完全星型接法 三相三线电路两相(一般为U、
W相)电流互感器的二次回路，按V 形方式连接 。
6
接线方式
1、低压计量 低压供电方式为单相二线者应
安装单相有功电能表
低压供电方式为三相者应安装 三相四线有功电能表，有考核功率 因数要求者，应加装三相无功电能 表。特殊情况亦可安装三只感应式 无止逆单相有功电能表
28
直接接入式电能表采用多股绝 缘导线，应按表计容量选择。遇若 选择的导线过粗时，应采用断股后 再接入电能表端钮盒的方式。当导 线小于端子孔径较多时，应在接入 导线上加扎线后再接入。
29
电能表端钮盒的接线端子，应以 “一孔一线”，“孔线对应”为原则， 禁止在电能表端钮盒端子孔内同时连 接两根导线。
14
直接接通式电能表
属金属外壳的直接接通式电能 表，如装在非金属盘上，外壳必须 接地。
直接接通式电能表的导线截面 应根据额定的正常负荷电流来选择。 所选导线截面必须小于端钮盒接线 孔。

编制电能计量方案
指导完成工作任务
预期学习成果
能独立完成电能计量装置设计、设备采 购、布线设计以及常见应用的配置。 1、知识方面： • ①能根据用户电力、照明、电热等负荷的 大小，计算确定电能表容量和互感器等级 变比；②能根据电能表和互感器的变比计 算电能的计量倍率；③正确绘制电能计量 装臵的接线方式 ；④会选择电流、电压 互感器 。
（14）具有正、反向送电的计量点应装设计量 正向和反向有功电量以及四象限无功电量的电 能表。
I P / uCos 8000 / 220 0.85 42 A
案例1
• 某居民用户单相设备 为8KW,配置计量装置。 • 确定计量装置：电流 计算 • I P / uCos 8000 / 220 0.85 42 A • DDS862 220V 10(40)A 0.5S ， 600r/Kwh • 接线：
则
电能计量装置分类
运行中的电能计量装臵按其所计量电能的多少 和计量对象的重要程度分五类（Ⅰ、Ⅱ、Ⅲ、Ⅳ、 Ⅴ）进行管理。
1．Ⅰ类电能计量装置
月平均用电量500万kwh及以上或变压器容量为100 00kVA及以上的高压计费用户、200MW及以上发电机、 发电企业上网电量、电网经营企业之间的电量交换点、 省级电网经营企业与其供电企业的供电关口计量点的 电能计量装臵。
I P 0.75 / 3uCos 8000 160 0.75 / 3 380 0.85 1716 A
