人教版八年级物理下册：12.1杠杆同步练习

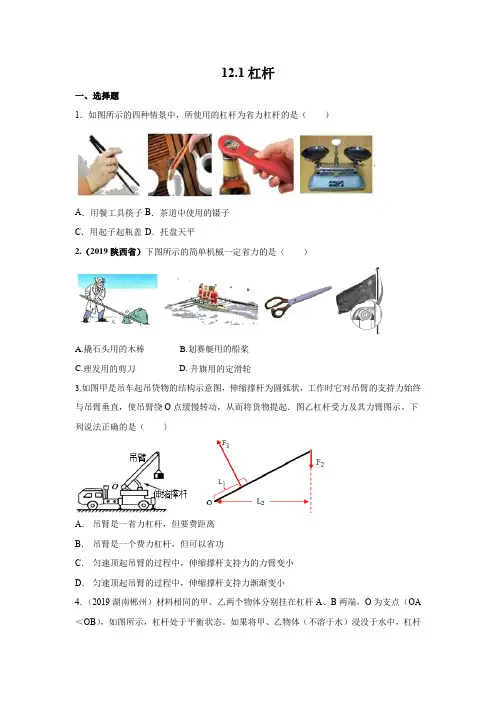

12.1杠杆一、选择题1．如图所示的四种情景中，所使用的杠杆为省力杠杆的是（）A．用餐工具筷子B．茶道中使用的镊子C．用起子起瓶盖D．托盘天平2.（2019陕西省）下图所示的简单机械一定省力的是（）A.撬石头用的木棒B.划赛艇用的船桨C.理发用的剪刀D. 升旗用的定滑轮3.如图甲是吊车起吊贷物的结构示意图，伸缩撑杆为圆弧状，工作时它对吊臂的支持力始终与吊臂垂直，使吊臂绕O点缓慢转动，从而将货物提起．图乙杠杆受力及其力臂图示。

下列说法正确的是（）A．吊臂是一省力杠杆，但要费距离B．吊臂是一个费力杠杆，但可以省功C．匀速顶起吊臂的过程中，伸缩撑杆支持力的力臂变小D．匀速顶起吊臂的过程中，伸缩撑杆支持力渐渐变小4．（2019湖南郴州）材料相同的甲、乙两个物体分别挂在杠杆A、B两端，O为支点（OA ＜OB），如图所示，杠杆处于平衡状态。

如果将甲、乙物体（不溶于水）浸没于水中，杠杆将会（）A．A 端下沉B．B 端下沉C．仍保持平衡D．无法确定5．（2019四川达州）如图所示，轻质杠杆AB可绕O点转动，当物体C浸没在水中时杠杆恰好水平静止，A、B两端的绳子均不可伸长且处于张紧状态。

已知C是体积为1dm3、重为80N的实心物体，D是边长为20cm、质量为20kg的正方体，OA：OB＝2：1，圆柱形容器的底面积为400cm2（g＝10N/kg），则下列结果不正确的是（）A．物体C的密度为8×103kg/m3B．杠杆A端受到细线的拉力为70NC．物体D对地面的压强为1.5×103PaD．物体C浸没在水中前后，水对容器底的压强增大了2×103Pa二、填空题6．（2019湖北宜昌）如图所示，赛艇的船桨是一种杠杆，划船时它是一支力杠杆，手移动的距离（选填：大于、小于）桨在水中移动的距离。

7．（2019福建省）如图是我国古代劳动人民在工地上运送巨木的情景。

架在支架上的横杆属于杠杆（选填“省力”“费力”或“等臂”）；支架下面垫有面积较大的石块，是为了对地面的压强（选填“增大”或“减小”）。

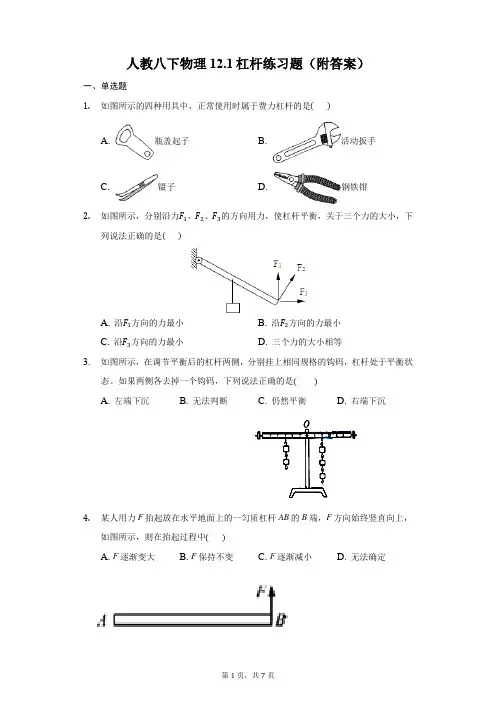

人教八下物理12.1杠杆练习题（附答案）一、单选题1.如图所示的四种用具中，正常使用时属于费力杠杆的是()A. 瓶盖起子B. 活动扳手C. 镊子D. 钢铁钳2.如图所示，分别沿力F1、F2、F3的方向用力，使杠杆平衡，关于三个力的大小，下列说法正确的是()A. 沿F1方向的力最小B. 沿F2方向的力最小C. 沿F3方向的力最小D. 三个力的大小相等3.如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态。

如果两侧各去掉一个钩码，下列说法正确的是( )A. 左端下沉B. 无法判断C. 仍然平衡D. 右端下沉4.某人用力F抬起放在水平地面上的一匀质杠杆AB的B端，F方向始终竖直向上，如图所示，则在抬起过程中()A. F逐渐变大B. F保持不变C. F逐渐减小D. 无法确定5.如图所示，杠杆始终处于水平平衡状态，改变弹簧测力计拉力的方向，使其从①→②→③，此过程中，弹簧测力计的示数将()A. 逐渐变大B. 逐渐变小C. 先变大后变小D. 先变小后变大6.如图所示，轻质杠杆AB可绕O点自由转动，A点处悬挂重物G，在B点施加竖直向上的动力F1，使杠杆在水平位置平衡，若将动力方向改为沿虚线方向.仍使杠杆在水平位置平衡，则()A. 动力臂变小，动力变小B. 动力臂变小，动力变大C. 动力臂变大，动力变大D. 动力臂变大，动力变小7.如图所示，形状规则、密度均匀的木板AB放在水平桌面上，OA=2OB.当B端挂30N的重物G时，木板A端刚刚开始翘起，木板重为()A. 10NB. 15NC. 30ND. 608.如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A经过B拉至位置C，在这个过程中动力F()A. 变大B. 变小C. 先变小后变大D. 先变大后变小9.下列生活中的杠杆，属于费力杠杆的是()A. 筷子B. 瓶起子C. 羊角锤D. 独轮车10.如图为吊车从图示位置向上起吊货物工作示意图，利用伸缩撑杆使吊臂(可伸缩)绕O点缓慢转动，伸缩撑杆为圆弧状，伸缩时伸缩撑杆对吊臂的支持力始终与吊臂垂直.下列说法正确是()A. 吊臂是一个省力杠杆B. 匀速缓慢顶起长度不变吊臂过程中，伸缩撑杆支持力渐渐变大C. 匀速缓慢伸长吊臂，伸缩撑杆不动过程中，撑杆的支持力渐渐变大D. 匀速缓慢下降长度不变吊臂过程中，伸缩撑杆支持力渐渐变小11.用图示装置探究杠杆的平衡条件，保持左侧的钩码个数和位置不变，使右侧弹簧测力计的作用点A固定，改变测力计与水平方向的夹角θ，动力臂L也随之改变，所作出的“F−θ”图象和“F−L”图象中，正确的是()A. B. C. D.12.如图所示，一轻质杠杆OA在力F A、F B的作用下保持水平平衡，O为杠杆的支点，则下列关系式中正确的是()A. F A⋅OA=F B⋅OBB. F A⋅OA<F B⋅OBC. F A⋅OB=F B⋅OBD. F A⋅OA>F B⋅OB13.如图所示，杠杆处于平衡状态且刻度均匀，各钩码质量相等，如果在杠杆两侧挂钩码处各增加一个质量相等的钩码，杠杆会()A. 右端下沉B. 左端下沉C. 杠杆仍然平衡D. 无法判断二、多选题14.如图所示的杠杆中，OA=1m，OB=0.4m，物体重力G=300N，拉力F与杠杆OA成30∘角，杠杆在拉力F的作用下处于平衡状态，杠杆自身力忽略不计，则下列说法正确的是()A. 拉力F的力臂为0.5mB. 拉力F的大小为240NC. 此时杠杆为费力杠杆D. 拉力F从实线位置转到虚线位置时，F最小15.如图所示，是一种指甲刀的结构示意图，下列说法正确的是( )A. 指甲刀有三个杠杆，其中ABC是一个省力杠杆B. D处刀刃较薄，可以增大压力C. 杠杆ABC上表面有粗糙的花纹，可以增大摩擦D. 剪指甲时，杠杆DEO在E处受力是向上的三、填空题16.如图所示，OB为一轻质杠杆，O为支点，OA=0.3m，OB=0.4m，将重30N的物体悬挂在B点，当杠杆在水平位置平衡时，在A点至少需加______ N的拉力.如保持拉力的方向不变，使杠杆缓慢上升，则拉力的大小将______ ．17.分别用三个大小相同的力F1、F2、F3把油桶推上台阶(如图所示)，其中比较容易把油桶推上去的力是______，可见力的作用效果与力的______有关。

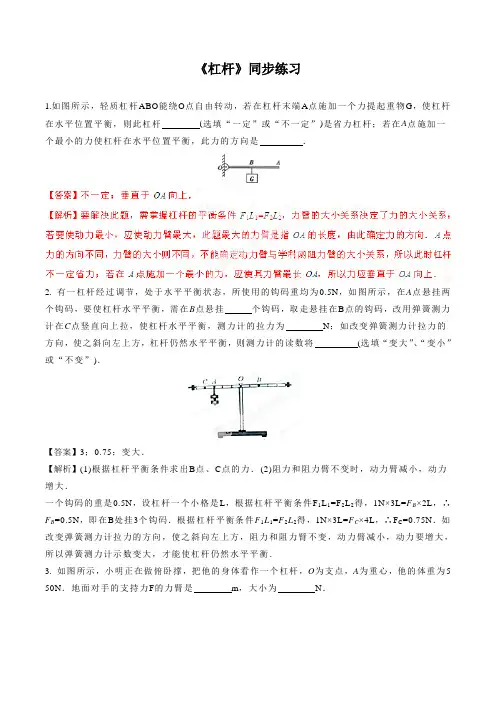

《杠杆》同步练习1.如图所示，轻质杠杆ABO能绕O点自由转动，若在杠杆末端A点施加一个力提起重物G，使杠杆在水平位置平衡，则此杠杆(选填“一定”或“不一定”)是省力杠杆；若在A点施加一个最小的力使杠杆在水平位置平衡，此力的方向是．2. 有一杠杆经过调节，处于水平平衡状态，所使用的钩码重均为0.5N，如图所示，在A点悬挂两个钩码，要使杠杆水平平衡，需在B点悬挂个钩码，取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向上拉，使杠杆水平平衡，测力计的拉力为N；如改变弹簧测力计拉力的方向，使之斜向左上方，杠杆仍然水平平衡，则测力计的读数将(选填“变大”、“变小”或“不变”)．【答案】3；0.75；变大．【解析】(1)根据杠杆平衡条件求出B点、C点的力．(2)阻力和阻力臂不变时，动力臂减小，动力增大．一个钩码的重是0.5N，设杠杆一个小格是L，根据杠杆平衡条件F1L1=F2L2得，1N×3L=F B×2L，∴F B=0.5N，即在B处挂3个钩码．根据杠杆平衡条件F1L1=F2L2得，1N×3L=F C×4L，∴F C=0.75N．如改变弹簧测力计拉力的方向，使之斜向左上方，阻力和阻力臂不变，动力臂减小，动力要增大，所以弹簧测力计示数变大，才能使杠杆仍然水平平衡．3. 如图所示，小明正在做俯卧撑，把他的身体看作一个杠杆，O为支点，A为重心，他的体重为5 50N．地面对手的支持力F的力臂是m，大小为N．4. 如图所示，一根粗细均匀的杠杆，等距标注了刻度，可绕A端转动，当在B处施加30N竖直向上的拉力F时，杠杆刚好平衡，则杠杆自重为N．5. 如图所示的起瓶器是一个省力杠杆，在向上撬开瓶盖的过程中，它的支点是点(填“A”、“B”、“C”或“D”)．使用它打开瓶盖省功(填“能”或“不能”)．【答案】A；不能．6. 如图所示，OB为一轻质杠杆，O为支点，OA=0.3m，OB=0.4m，将重30N的物体悬挂在B点，当杠杆在水平位置平衡时，在A点需加N的拉力，这是一个(选填“省力”或“费力”)杠杆．若手斜向右上方拉动仍使杠杆在水平位置平衡，则手受到的拉力(选填“变大”或。

12.1 杠杆知识点梳理1.杠杆：（1）定义：在力的作用下能绕着转动的硬棒称作杠杆。

2.杠杆的五要素：（1）支点：杠杆绕着转动的点，用字母O表示；（2）动力：使杠杆转动的力，用字母F1表示；（3）阻力：阻碍杠杆转动的力，用字母F2表示；（4）动力臂：支点到动力作用线的距离，用字母L1表示；（5）阻力臂：支点到阻力作用线的距离，用字母L2表示。

3.力臂的画法：（1）先找支点；（2）再画作用线；（3）最后画垂线（不要忘记标垂直符号，还有力臂L）。

4.杠杆的平衡条件：（1）杠杆平衡：杠杆在动力和阻力的作用下处于状态。

（2）杠杆的平衡条件：动力×动力臂＝阻力×阻力臂。

用F1、F2、L1、L2分别表示动力、阻力、动力臂、阻力臂，杠杆的平衡条件还可写为：。

5.杠杆的分类：（1）省力杠杆：动力臂大于阻力臂；应用：羊角锤、开瓶器、核桃夹。

（2）费力杠杆：动力臂小于阻力臂；应用：镊子、鱼竿、筷子。

（3）等臂杠杆：动力臂等于阻力臂；应用：天平、跷跷板。

练习题一、选择题1．人在做俯卧撑时可视为一个杠杆。

如图所示，人在用力起身时，下列能正确表示该杠杆的支点、动力和阻力的示意图的是（）A．B．C．D．2．如下图所示，家庭常见的物品中，使用时属于费力杠杆的是（）A．起子B．道钉撬C．筷子D．钢丝钳3．如图所示，一根质地均匀的木杆可绕O点自由转动，在木杆的右端施加一个始终垂直于木杆的作用力F，使木杆从OA位置匀速转到水平位置的过程中，力F的大小将（）A．逐渐变大B．逐渐变小C．先变大，后变小D．先变小，后变大4．“节约用水，人人有责”，我们应养成随手关闭水龙头的好习惯。

水龙头手柄可视为如图所示杠杆，O为支点，F为阻力，分别沿图示的三个方向用力关闭水龙头，下列说法正确的是（）A．沿F1方向最省力B．沿F2方向最省力C．沿F3方向最省力D．三个方向同样省力5．杆秤是杠杆平衡条件的应用，是中国最古老也是现今人们仍然在使用的一种称质量的简易工具，由带有秤星的秤杆、秤砣、提纽、秤钩等组成，使用时物体挂在秤钩处。
