人教版八年级物理下册《杠杆最小动力》作图练习1．如图甲是我们常用的电脑鼠标。
当手指在B 点按下鼠标左键时，A 端向下移动并按压其下方的金属弹片使电路接通完成操作任务。
请在图乙中画出在B 点按下鼠标左键时所需要的最小动力F 1及其力臂L 1并画出A 端所受阻力F 2的示意图。
2．如图甲所示为一种搬花神器，用它把花盆抬起时，相当于一个绕O 点转动的杠杆，请在乙图中画出杠杆平衡时，作用在A 点的最小动力F 1及其力臂l 1。
3．如图所示，轻质杠杆的A 点挂一重物G，O 为杠杆的支点。
请在杠杆的端点B 处画出使杠杆保持静止的最小动力F 1和阻力臂L 2的示意图。
4．如图甲，是“常力牌”重型装订器，其上端手柄为一杠杆，O 为支点，A 为动力作用点，B 为阻力作用点，其简化工作原理如图乙所示，请在图乙中画出正常使用时，作用在A 点的最小动力F 1及其力臂l 1。
5．图甲是一个压饺子皮神器，其上部手柄在使用时是一个杠杆，图乙是其简化的示意图，O为支点，F 2是使用时B点受到的阻力。
请在图乙中画出作用在A点的最小动力F1的示意图及阻力臂l2。
6．为使轻质杠杆在如图所示位置平衡，画出最小动力F1的示意图，及动力臂l1和阻力臂l2。
7．如图所示，小明要将购物推上台阶，需要在把手上施加一个斜向下的力，已知购物车的支点为O点（小黑点），请在图中A点画出最小的力F1。
(7题图)8．图中利用羊角锤撬钉子，在锤柄A点处画出所施加的最小动力F和其力臂l。
9．如图甲所示是一台金属切割机，黄师傅用它切割A 点下方的钢管时，用力下压B 点，机器OAB 部分可绕O 点转动。
请在图乙中通出作用在B 点的最小动力F 1（保留作图痕迹，图中F 2为阻力）。
10．如图所示，为电工师傅剪铁线用的钢丝钳。
在电工师傅剪铁线时，钢丝钳的手柄可以看作杠杆，如图乙所示，其中O 为支点，F 2为阻力，请在乙图中作出剪铁线时的阻力F 2的阻力臂L 2，作用在A 点的最小动力F 1。

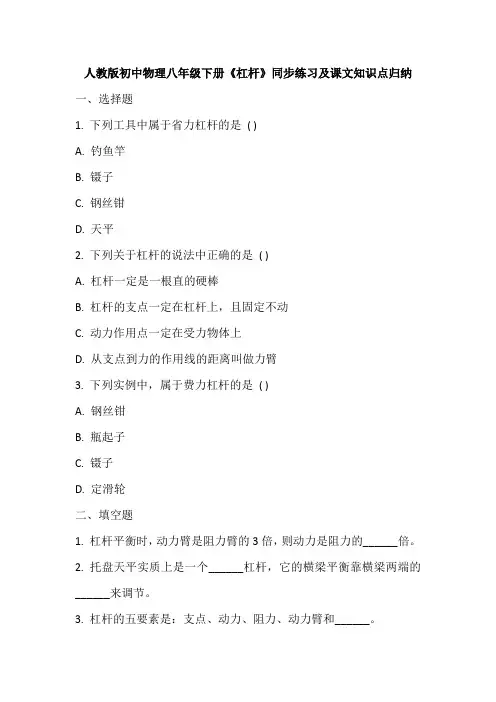

人教版初中物理八年级下册《杠杆》同步练习及课文知识点归纳一、选择题1. 下列工具中属于省力杠杆的是( )A. 钓鱼竿B. 镊子C. 钢丝钳D. 天平2. 下列关于杠杆的说法中正确的是( )A. 杠杆一定是一根直的硬棒B. 杠杆的支点一定在杠杆上，且固定不动C. 动力作用点一定在受力物体上D. 从支点到力的作用线的距离叫做力臂3. 下列实例中，属于费力杠杆的是( )A. 钢丝钳B. 瓶起子C. 镊子D. 定滑轮二、填空题1. 杠杆平衡时，动力臂是阻力臂的3倍，则动力是阻力的______倍。
2. 托盘天平实质上是一个______杠杆，它的横梁平衡靠横梁两端的______来调节。
3. 杠杆的五要素是：支点、动力、阻力、动力臂和______。
三、判断题1. 使用杠杆的目的就是为了省力。
( )2. 杠杆的长度就是动力臂与阻力臂之和。
( )3. 杠杆平衡时，动力臂越长用的力就越小。
( )四、简答题1. 杠杆有哪些应用？请举例说明。
2. 如何利用杠杆平衡条件来判断杠杆是省力杠杆、费力杠杆还是等臂杠杆？参考答案选择题1.【答案】C【解析】钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆。
2.【答案】D【解析】杠杆可以是直的，也可以是弯曲的，故A错误；杠杆的支点可能在杠杆的一端，也可能在杠杆的中间位置，故B错误；动力作用点一定在杠杆上，但不一定在受力物体上，故C错误；力臂是从支点到力的作用线的距离，故D正确。
3.【答案】C【解析】钢丝钳、瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆；定滑轮在使用过程中，动力臂等于阻力臂，是等臂杠杆；镊子在使用过程中，动力臂小于阻力臂，是费力杠杆。
填空题1.【答案】1/3【解析】因为杠杆平衡，所以$F_{1}L_{1} = F_{2}L_{2}$，即$F_{1} \times 3L_{2} = F_{2}L_{2}$，则$F_{1} = \frac{1}{3}F_{2}$。
2.【答案】等臂；平衡螺母【解析】托盘天平的实质是等臂杠杆，它的横梁平衡是通过横梁两端的平衡螺母来调节的。
