人教版八年级物理杠杆

画出各力和力臂
L1 O
L2
F2
F1
F1 A
B 画出图中各力的力臂
F2
F1
B
O
（1）找出支点的位置
A
F2 L1
（2）沿动力、阻力的作用 方向将力的作用线画出
（3）从支点作动力、阻力 作用线的垂线
O L2
想一想
画出图中杠杆各力的力臂
L1
F1
O
L2 F2
O
F2
L1
L2
F1
实验探究：杠杆的平衡条件
1 提出问题： 杠杆平衡时，动力、动力臂、阻力、 阻力臂之间存在着怎样的关系？
• （3）等臂杠杆：l1=l2，则F1=F2，使用这类 杠杆，既不能省力，也不能省距离。
各式各样的剪刀都是一对对杠杆， 要剪开较硬的物体，使用哪种剪刀最合 适（ ）
①剪铁皮的剪子、②钓鱼杆、③动
滑轮、④定滑轮、⑤天平、⑥电工钳,其 中省力的杠杆是_________________省 距离的杠杆________________,等臂的 杠杆是_______________.
O L2
F1=G1＝600N F2=G2＝200N
钢丝钳
杆秤
瓶盖起子
道钉撬
火钳
独轮车
这些用具是杠杆吗？
古代的杠杆
汲 水 的 桔 槔
古代的杠杆
提问：什么是力臂？ 想 一 想?
回答：力臂是支点到力的作用线的 垂直距离。
思考讨论：
1 力臂是一定在杠杆上吗？ 答：不是
2 杠杆是否都是直的？
答：杠杆可以是直的，也 可以是弯的
2 猜想与假设： 假设一： F1+L1=F2+L2 假设二：F1–L1=F2–L2 假设三： F1/L1=F2/L2 假设四：F1 ·L1=F2 ·L2

等臂杠杆
如天平、定滑轮等，特点 是既不省力也不费力。
02
杠杆分类与特点
第一类杠杆：省力杠杆
特点
动力臂大于阻力臂，平衡时动力小于 阻力。虽然省力，但是费了距离。
实例
钢丝钳、铡刀、动滑轮、轮轴、撬棒、 油桶扳手、剪铁皮和钢材的剪刀等。
第二类杠杆：费力杠杆
特点
动力臂小于阻力臂，平衡时动力大于阻力。虽然费力，但是省 了距离。
实验器材：滑轮组、重物、弹簧测力 计、刻度尺、细绳等。
实验步骤
1. 组装滑轮组，将重物悬挂在滑轮组 下方。
2. 使用弹簧测力计测量重物的重力。
3. 缓慢拉动细绳，使重物上升一定高 度，并记录下重物上升的高度和拉力 作用点移动的距离。
4. 重复进行多次实验，获取多组数据。
数据记录、处理及结果分析
数据记录
06
课堂小结与拓展延伸
重点知识点回顾总结
杠杆的定义和原理
杠杆是一种简单机械，由支点、 动力作用点和阻力作用点组成。 杠杆原理是动力×动力臂=阻力×
阻力臂。
杠杆的分类
根据动力臂和阻力臂的大小关系， 杠杆可分为省力杠杆、费力杠杆
和等臂杠杆三类。
杠杆的应用
杠杆在生活和生产中有广泛应用， 如天平、剪刀、镊子等。
人教版物理八年级下册121《杠杆》 课件
目录
• 杠杆基本概念与原理 • 杠杆分类与特点 • 杠杆在生活中的应用 • 探究实验：测量滑轮组机械效率 • 杠杆与滑轮组合系统分析 • 课堂小结与拓展延伸
01
杠杆基本概念与原理
杠杆定义及组成部分
杠杆定义
一根在力的作用下可绕固定点转动 的硬棒就叫杠杆。
杠杆组成部分
中有哪些优点？

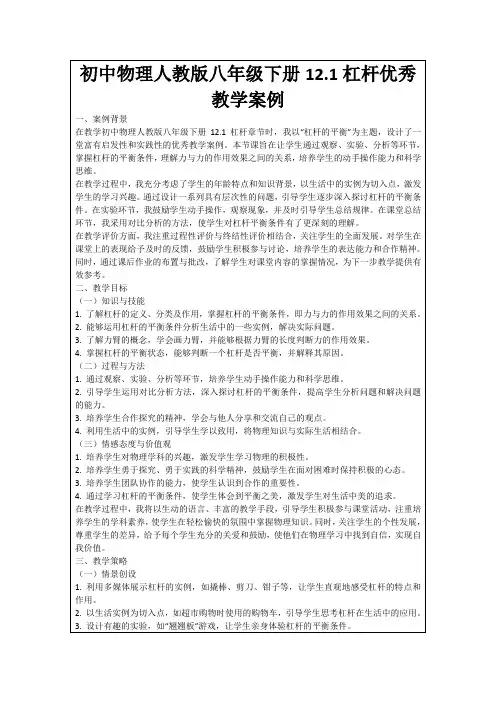

5.反思与评价：教师引导学生对课堂学习进行反思，总结自己在学习过程中的收获和不足。学生之间相互评价，分享彼此的优点和需要改进的地方。这种教学方式有助于培养学生的自我反思能力，提高学生的自我完善和持续发展的动力。
在教学过程中，我充分考虑了学生的年龄特点和知识背景，以生活中的实例为切入点，激发学生的学习兴趣。通过设计一系列具有层次性的问题，引导学生逐步深入探讨杠杆的平衡条件。在实验环节，我鼓励学生动手操作，观察现象，并及时引导学生总结规律。在课堂总结环节，我采用对比分析的方法，使学生对杠杆平衡条件有了更深刻的理解。
在教学评价方面，我注重过程性评价与终结性评价相结合，关注学生的全面发展。对学生在课堂上的表现给予及时的反馈，鼓励学生积极参与讨论，培养学生的表达能力和合作精神。同时，通过课后作业的布置与批改，了解学生对课堂内容的掌握情况，为下一步教学提供有效参考。
二、教学目标
（一）知识与技能
1.了解杠杆的定义、分类及作用，掌握杠杆的平衡条件，即力与力的作用效果之间的关系。
2.能够运用杠杆的平衡条件分析生活中的一些实例，解决实际问题。
3.了解力臂的概念，学会画力臂，并能够根据力臂的长度判断力的作用效果。
4.掌握杠杆的平衡状态，能够判断一个杠杆是否平衡，并解释其原因。
（二）过程与方法
1.通过观察、实验、分析等环节，培养学生动手操作能力和科学思维。
2.引导学生运用对比分析方法，深入探讨杠杆的平衡条件，提高学生分析问题和解决问题的能力。
2.分配任务，让每个小组成员都有机会参与讨论、实验和总结。
3.鼓励小组成员相互交流、合作，共同完成任务。
4.组织小组间的交流和讨论，促进学生之间的互动和学习。
（四）反思与评价
1.教师引导学生对课堂学习进行反思，总结自己在学习过程中的收获和不足。

等臂杠杆的定义
等臂杠杆是一种简单机械，其动 力臂等于阻力臂，既不省力也不
费力。
等臂杠杆的实例
生活中常见的等臂杠杆有天平、定 滑轮等。
等臂杠杆的特点
等臂杠杆既不省力也不费力，但可 以改变力的方向，同样不能省功。
03
杠杆在生活中的应用
剪刀、钳子等工具中的应用
剪刀
利用杠杆原理，通过手柄施加力 使得刀刃张开或闭合，方便剪切 物体。
杠杆的应用实例分析
如天平、剪刀、镊子等。
拓展延伸：其他简单机械原理介绍
斜面
一种可以省力的简单机械，如盘山公路、螺丝钉 等。
轮轴
由轮和轴组成，能绕共同轴线旋转的简单机械， 如汽车方向盘、门把手等。
滑轮
分为定滑轮和动滑轮，可以改变力的方向或省力 ，如升旗装置、起重机等。
鼓励学生观察生活中更多简单机械应用实例
观察自行车上的简单机械应用
如车把是省力杠杆，脚踏板是轮轴等。
分析家庭中的简单机械
如门把手是轮轴，开瓶器是杠杆等。
THANKS
感谢观看
杠杆组成部分
支点、动力、阻力、动力 臂、阻力臂。
支点
杠杆绕着转动的点，用字 母O表示。
杠杆定义及组成部分
01
02
03
04
动力
使杠杆转动的力，用字母F₁表 示。
阻力
阻碍杠杆转动的力，用字母F₂ 表示。
动力臂
从支点到动力作用线的距离， 用字母l₁表示。
阻力臂
从支点到阻力作用线的距离， 用字母l₂表示。
钳子
钳口夹持物体时，通过手柄施加 力使得钳口闭合，实现物体的夹 持、固定或剪切。
天平、杆秤等测量工具中的应用
天平
天平是一种等臂杠杆，利用杠杆平衡 条件来测量物体的质量。当天平两端 所挂物体质量相等时，天平平衡。
