NVC新型电压无功补偿装置说明书

  • 格式：doc
  • 大小：2.06 MB
  • 文档页数：19

目录1．产品用途 (2)2．原理介绍 (2)3．使用条件 (2)4．结构 (3)5．安全要求 (3)6．抗干扰性能要求 (4)7．基本功能和技术参数 (4)8．使用方法 (7)9．使用注意事项 (14)10．质量保证 (15)11．原理框图 (15)12．通讯协议 (16)1.产品用途NVC200用于电压无功自动补偿装置中，与电压调节器共同使用，与分接开关控制器配合使用。

2.原理介绍采用单片机技术，按九区图原理进行分析判断，发出指令调节主变分接头以保证电压合格；调节电容器电压调节器输出电压调节电容器无功功率输出，以保证无功就地平衡，实现功率因数最佳、损耗最小之目的。

原理框图见附图。

3.使用条件3.1环境条件3.1.1环境温度：－2５℃～４５℃；3.1.2相对湿度：４０℃时为２０％～９０％；3.1.3大气压力：７９.５kPa（海拔２０００m以下）；3.1.4周围环境要求a) 安装场所不允许有较强的震动和冲击；b) 安装场所不允许有腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，不允许有严重的霉菌存在。

3.2电源及输入模拟量3.2.1电源：176V～264V正弦波，总畸变率不大于5%，功率消耗不大于30V A。

3.2.2电压模拟量：系统侧：0V～70V正弦波，总畸变率不大于5%，输入阻抗不小于1MΩ，容性负载，功率消耗不大于5V A。

装置侧：0V～120V正弦波，总畸变率不大于5%，输入阻抗不小于1MΩ，容性负载，功率消耗不大于5V A。

3.2.3电流模拟量：0.5A～6A，正弦波，总畸变率不大于5%，输入阻抗不大于0.1Ω，功率消耗不大于1V A。

3.2.4频率为50Hz±1.5Hz3.3输出接点容量：AC220V、2A4. 结构嵌入式结构，铝合金外壳，结构尺寸和安装尺寸如下图所示。

开孔尺寸：266×1555 . 安全要求满足1、DL/T 672-1999《无功调节控制装置订货技术条件》中的4.4条要求。

2、DL/T 723-2000《电力系统安全稳定控制技术导则》3、DL 478-2001 《静态继电器及安全自动装置通用技术条件》4、GB/T13729-1992《远动终端通用技术条件》5、GB/T15135-1998《远动设备及系统接口》6、GB/T14079-1993《软件维护指南》7、GB 9385-1998《计算机软件需求说明指南》6 . 抗干扰性能要求满足DL/T 672-1999《无功调节控制装置订货技术条件》中的4.7.2条要求。

7基本功能和技术参数7.1控制器按整定时间间隔根据九区图进行控制和报警，每个整定时间整定时间间隔只进行一次上升或下降及报警操作；测量和显示实时进行。

九区图要求如下：u10.79.30.98 0.9 cosΦ1、2、3、4、5、6、7、8区为调节区，9区为运行区。

控制器根据输入的信号综合判断，按先后顺序发出指令，调节方式中有二项指令的，其中以标有△的指令优先，待执行完毕后仍不符合要求延时一个时间间隔后发出第二项指令。

延时时间间隔1S~99min可调。

7.2整定设置7.2.1功率因数上限CH，范围0.86~1；7.2.2功率因数下限CL，范围0.70~1；7.2.3电压上限UH，范围(10% ~120%)UN；7.2.4电压下限UL，范围(10% ~120%)UN；7.2.5 电压互感器变比，系统侧PT1 110KV/100, 装置侧PT2 10KV/100；7.2.6系统侧电流互感器变比CT1，范围5/5~9999/5；7.2.7装置侧电流互感器变比CT2，范围5/5~9999/5；7.2.8整定时间间隔ST，范围1S~99min；7.2.9时间设置，调整内部时钟，24小时制；7.2.10 RS-485口通讯设置波特率(Baud) ：可选为4800、9600。

地址(SN)：1~247；校验位(Pbit)：奇校验(odd)、偶校验(Even)、无校验(No_P)。

7.3显示功能本控制器的显示部分有自动节电功能，如果30S内无任何按键操作，控制器进入低功耗运行状态，液晶显示器背光关闭以减少内部功耗；此时，按任意键唤醒，进入高亮显示状态。

7.3.1 循环显示部分设定时显示设定过程、设定值；正常时显示COSφ的实测值，翻页则显示其它实测值。

显示实测值的范围：1.COSφ：范围0.000~0.999；2.装置输出无功Qout 0.000~9999Kvar(Mvar)3.分接开关当前挡位（需为BCD码或格雷码输入否则档位显示00）4.系统侧电流：范围0.0~9999A5.系统侧电压：范围0.0~9999kV；6.系统无功功率：范围0.000~9999 Kvar(Mvar)；7.系统有功功率：范围0.000~9999 KW(MW)；8.装置侧电流：范围0.0~9999A9.装置侧电压：范围0.0~9999kV；10.九区图：当前系统运行在非正常区域时，区域数字闪烁；11.当前时刻，内部时钟，显示年、月、日、时、分、秒，24小时制。

7.3.2上升、下降、报警由相应发光管分别指示。

7.4测量准确度7.4.1功率因数准确度：0.5（电流＞10%Ie）;7.4.2电压准确度：0.5级;7.4.3无功功率准确度：0.5级（电流＞20%Ie）;8 。

使用方法8.1控制器的安装与接线8.1.1控制器的接线端子如下图所示，各端子功能如下表所示。

装置端子定义：1、交流/主板电流端子IA 为系统电流A相进线端；IB 为系统电流B相进线端；IC 为系统电流C相进线端；IN0为系统电流出线端；IA1*为装置电流A相进线端；IA10为装置电流A相出线端；IC1*为装置电流C相进线端；IC10为装置电流C相出线端；电压端子UA 为系统电压A相端子；UB 为系统电压B相端子；UC 为系统电压C相端子；UN为系统零线端子；UA1为装置电压A相端子；UB1为装置电压B相端子；UC1为装置电压C相端子；U3 ,U3N 为系统变压器第三段电压输入端子2、控制开入/开出板DB15-1 为主变分接开关操作机构输入端；DB15-2为装置分接开关操作机构输入端（1-4为BCD码输入端，7为输入公共端；9为升压，11为降压，8为输出公共端）DB15-3 非电量输入端DB15-4 开关位置输入端、电容器开出8.1.2将控制器安装固定后，接线无误后加电。

8.2.1设置，设置内部定值时，显示窗口的内容含义，分别是：1. PT1：即电压互感器变比；2. PT2：即电压互感器变比；3. CT1：即线路侧电流互感器变比；4. CT2：即装置侧电流互感器变比；5. UH：即电压上限；6. UL：即电压下限7. CH：即功率因数上限；8. CL：即功率因数下限；9.间隔：即整定时间间隔；10. 时间：即时间设置；11. RS-485口通讯波特率设置。

波特率(Baud) ：可选为4800、9600。

地址(SN)：1~247；校验位(Pbit)：奇校验(odd)、偶校验(Even)、无校验(No_P)。

8.2.2显示指示灯：6个，分别是：1．运行指示灯；2．报警指示灯；3．升压指示灯；4．降压指示灯；5．增无功指示灯；6．减无功指示灯；8.2.8手动操作按键：用手动方式，使控制器上升、下降操作的按键。

8.3操作说明上电后，正常时显示COSφ的实测值、电容器输出无功、主变档位、调节器档位。

系统参数COSφ=0.990Qout =965.3KvarDWZ=06 DWK=05注：主变档位及调节器档位需为BCD码或格雷码输入否则档位显示00或不正确的值。

8.3.1查看当前实测值按下或键，可分别查看：1．主显示系统参数COSφ=0.990Qout =965.3KvarDWZ=06 DWK=052．系统电流,显示如下：系统参数Isa=200.0AIsb=200.0AIsc=200.0A3．系统参数Usa=10.00KVUsb=10.00KVUsc=10.00KV4．系统功率系统参数Ps=8553kwQs=0.2334kvarU3= 0.00KV5．电容器电流装置参数Iza=200.0AIzc=200.0A6．电容器电压装置参数Uab=5.00kvUbc=5.00kv7．九区图8 7 6107% 5 9 493% 3 2 1U(UN) 98% 90% cosφ8．系统时钟系统时钟2005年10月09日10时38分43秒8.3.2定值查看按下键，显示为：设置系统参数通讯时间记录返回箭头指向“系统”按下键箭头依次指向“参数”、“通讯、“时间”、“记录”、“返回”。

当箭头在“返回”处时，按键将返回实测值显示窗口。

箭头指向“系统”时，再按下键，可进行系统设置：PT1: 10CT1: 200PT2: 10CT2: 200 返回PT1”按下键箭头依次指向“CT1”、“PT2”、“CT2”“返回”。

箭头指向“PT1”时，再按下键，“PT1”闪烁，可进行系统电压变比设置此时可通过按PT1加1，按PT1减1按PT1加10，按PT1减10配合使用进行定值修改。

完成后按键，修改完成进行下一参数修改。

箭头指向“返回”处时，按键将返回设置主菜单“参数”设置窗口为：UH: 107%UNUL: 93%UNCH:0.98CL:0.90 返回“通讯”设置窗口为：S N: 5Baud: 9600Pbit : No_P“时间”设置窗口为：系统时钟2005年10月09日10时38分43秒延时：5分返回“记录”察看窗口为：记录01：2005年10月09日10时38分43秒降无功输出按或可察看30次动作记录8.3.4控制器出口手动操作在按手动操作键后，经过整定时间间隔（1S~99min）恢复自动运行。

非“设置”状态下：按下键，控制器上升信号出口，增无功指示灯亮，延时2S后返回；按下键，控制器下降信号出口，降无功指示灯亮，延时2S后返回；8.3.5 系统复归按下键，装置将复位，重新启动。

9．使用注意事项9.1使用前认真阅读本说明书，按要求连接线路并仔细检查，按要求设置控制参数。

9.2发现装置显示或控制异常，请勿自行打开，应及时通知厂家处理。

10．质量保证始终坚持“质量上乘，客户至上，服务一流”的宗旨，重视与每一家客户的合作。

凡在保修期18个月内正常使用情况下有损坏的，全部免费维修或更换。

超过保修期亦实行优惠服务。

附：原理框图附：NVC－200数字通讯协议●概述NVC-200数字接口提供了远程微机（PC机、工控机、PLC）通过其RS-485数字接口来实现对仪表的编程、数据采集、现场监控等功能，其特点如下：1、采用RS-485数字接口（差分、半双工）2、电气隔离：数字接口/仪表●MODBUS通讯协议分析：MODBUS协议是一种主从式点对点的通讯协议，允许一台主机和多台从机进行数据通讯。

合集下载

电压无功综合控制器说明书

电压无功综合控制器说明书

SUNNY桑尼电力电子SUK5000系列电压无功综合控制器说明书●国家重点新产品●通过ISO9001质量体系认证●通过国家无功补偿成套装置的检验临沂市桑尼电力电子有限公司目录一、SUK5010型电压无功综合控制器1、用途2、型号说明3、功能特点3．1自动识别控制器工作模式和主变运行模式3．2自动化程度高，操作方便3．3可靠性高，操作安全3．4通用面广，实用性强3．5自动循环投切电容3．6现场参数设置功能3．7显示功能3．8谐波测量功能3．9统计功能3．10运行记录和事故追忆功能3．11完善的保护和故障诊断功能3．12事故报警优选循环显示功能3．13网络通信功能4、控制原理4．1电压无功控制基本原理4．2九域图控制法原理5、技术参数6、使用方法6．1面板图6．2版本信息图显示6．3系统状态图显示6．4九域原理图显示6．5主菜单显示7、外型尺寸与安装7．1控制器尺寸7．2控制器接线端子8、用户安装调试说明8．1通电前检查8．2通电检查9、运行维护9．1装置的投运9．2注意事项二、SUFK5020型电压无功综合控制器1．用途2．型号说明3．功能特点4．控制原理5．技术参数6．使用方法6．1面板图6．2版本信息图6．3系统显示图6．4九域图显示6．5主菜单显示7、外型尺寸安装7．1控制器尺寸7．2控制器接线端子8、用户安装调试说明9、运行维护SUK5000系列电压无功综合控制器包括两种产品型号SUK5010型电压无功综合控制器和SUK5020型电压无功综合控制器。

一、SUK5010型电压无功综合控制器1、用途SUK5010型电压无功综合控制器适用于110KV、35KV变电站10KV或6KV的电网中。

能同时实现两台主变的无功自动跟踪补偿、有载自动调压。

根据母线电压的高低、无功功率的需求状况，配备合适的电抗器与电容器组串联进行自动投切和对有载调压分接头的自动调节来实现对变电站电压和无功的综合控制，使变压器和电容器工作在最佳状况，确保电压合格率达到规定的要求，有效减少无功损耗并保持系统功率因数在较高范围内。

DC862无功补偿状态指示器说明书

DC862无功补偿状态指示器说明书

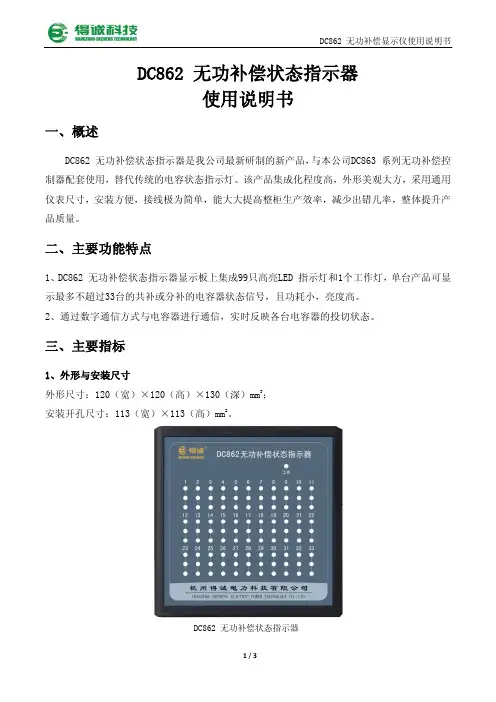

DC862 无功补偿状态指示器使用说明书一、概述DC862 无功补偿状态指示器是我公司最新研制的新产品，与本公司DC863 系列无功补偿控制器配套使用，替代传统的电容状态指示灯。
