低压无功补偿装置安装使用说明书

JKWNA-9低压无功补偿控制器使用说明书江苏南自通华电力自动化有限公司1产品简介1.1概述JKWNA-9低压无功补偿控制器和NA系列智能集成式电力电容补偿装置配套使用,具备采集并显示电测量数据,监测和显示智能电容器运行工况、投切状态,以及根据无功功率与目标功率因数自动控制投切电容器等功能。

1.2产品特点JKWNA-9低压无功补偿控制器通过通信总线连接NA系列智能集成式电力电容补偿装置;控制器采集电网电测数据,在显示智能电容器组运行情况的同时,可以直接根据当前的电测数据,对电容器组进行智能投切控制,以达到无功补偿的效果。

1.3外观尺寸2技术参数显示分辨率128×64,显示12点阵汉字输入测量RJ45方式接入智能电容器网络电源工作范围AC380V±30%功耗≤2W工作条件-10~55℃,相对湿度≤93%无腐蚀气体场所,海拔≤2000m 隔离耐压电源>2500V绝缘电阻≥2MΩ尺寸面框尺寸:120mm×120mm开孔尺寸:3使用说明JKWNA-9低压无功补偿控制器面板由产品名称及公司信息、液晶显示屏、操作按键组成。

下面对液晶显示屏显示内容和主要功能作简单说明:3.1主菜单液晶屏第1行从左到右依次显示:联网电容器数量、当前投切控制方式(自控/手控和软件版本号;当前所有联网电容器的投切状态以图形的方式直观显示在液晶屏上,同时显示投入到电网中总的补偿容量,显示界面如下:注:表示分补表示共补表示投入表示切除当前电容柜补偿电流界面如下:3.2运行工况显示开关故障、过压保护、过流保护、过温保护、过谐波保护的电容器信息。

使用和切换界面查看各种保护与故障,按键返回主菜单。

3.3设置参数设置参数CT变比(比值:0000目标功率因数:0.99无功算法时间:040设置现场的电流互感器变比,无功控制的目标功率因数和无功算法时间。

和切换参数数字的修改焦点,切换当前焦点的数字大小,进入参数修改“确认/取消”界面,进入参数修改“确认/取消”界面后,和切换“确认/取消”按钮,确定当前的按钮。

JKW(G)系列无功功率自动补偿控制器符合标准：J B9663-2013一、简介JKW(G)系列无功功率自动补偿控制器，以控制物理量不同分JKG与JKW两种，适用于低压配电系统电容器补偿装置的自动调节(以下简称控制器)，使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压值量，从而提高了经济效益与社会效益。

产品符合:JB/T9663-2013 标准。

二、型号含义JK W 5 C-12 F / AC220V工作电压(取样电压)无:配接触器 静态 ;F: 配复合开关 动态回路数: 4,6,8,10,12共补设计序号 5: 普通款;6: 升级款;面板尺寸: 113*113mm无功功率补偿控制器JK G 2 B-12 F无: 配接触器 静态，F配复合开关 动态控制回路数: 4,6,8,10,12;B: 共补;产品电源电压 2: AC220V; 5: AC380V;产品面板尺寸: 162*102mm;无功功率补偿控制器三、功能特点1、以无功功率计算投切电容容量、补偿精度高。

2、功率因数测量精度高，显示范围宽。

3、初始相位预置(软件调节同名端或电流信号极性)。

4、具有功率因数与无功功率两种控制模式。

5、人机界面友好操作方便。

6、各种控制参数全数字可调节直观使用方便。

7、具有自动运行与手动运行两种工作方式。

8、具有过电压和欠电压保护功能。

9、具有掉电保护功能数据不丢失。

10、电流信号输入阻抗≤0.01Ω。

四、使用条件1、海拔高度不高于2500米。

2、环境温度-25℃～+50℃。

3、空气湿度在40℃时不超过50%，20℃时不超过90%。

4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5、安装地点无剧烈震动。

五、技术数据额定工作电压：AC220V或380V50Hz额定工作电流：AC0-5A50Hz输出触点容量：AC220V5A50Hz显示功率因数：滞后0.01-超前0.01测量无功功率：0-9999Kvar欠压保护值：300V控制方式：自动寻优/循环投切灵敏度：JKW为100mA/JKG为300mA防护等级：外壳IP40六、控制器有2种工作模式，任何时刻控制器只能工作在以下一种模式功率因数控制模式的特点:本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有参数已按最合理的方式预置，用户只要接线正确就能正常工作，无须任何操作。

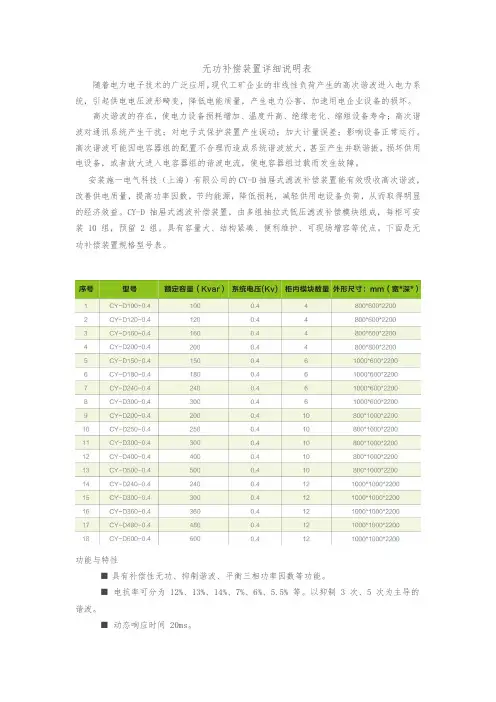

无功补偿装置详细说明表
随着电力电子技术的广泛应用，现代工矿企业的非线性负荷产生的高次谐波进入电力系统，引起供电电压波形畸变，降低电能质量，产生电力公害，加速用电企业设备的损坏。

高次谐波的存在，使电力设备损耗增加、温度升高、绝缘老化、缩短设备寿命；高次谐波对通讯系统产生干扰；对电子式保护装置产生误动；加大计量误差；影响设备正常运行。

高次谐波可能因电容器组的配置不合理而造成系统谐波放大，甚至产生并联谐振，损坏供用电设备，或者放大进入电容器组的谐波电流，使电容器组过载而发生故障。

安装施一电气科技（上海）有限公司的CY-D抽屉式滤波补偿装置能有效吸收高次谐波，改善供电质量，提高功率因数，节约能源，降低损耗，减轻供用电设备负荷，从而取得明显的经济效益。

CY-D抽屉式滤波补偿装置，由多组抽拉式低压滤波补偿模块组成，每柜可安装10组，预留2组。

具有容量大、结构紧凑、便利维护、可现场增容等优点。

下面是无功补偿装置规格型号表。

功能与特性
■具有补偿性无功、抑制谐波、平衡三相功率因数等功能。

■电抗率可分为12%、13%、14%、7%、6%、5.5%等。

以抑制3次、5次为主导的谐波。

■动态响应时间20ms。

■采用过零触发技术、切投无涌流、无过电压、无振荡。

■具有过压、过流、过热、接地保护。

■可现场增容或旧补偿柜的现场改造。

适用范围
适用于低压400V系统的无功补偿与谐波抑制。

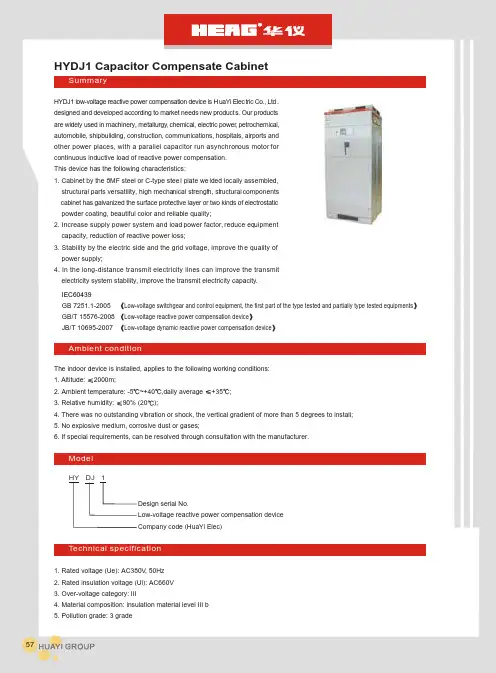

HYDJ1 low-voltage reactive power compensation device is HuaYi Electric Co., Ltd.designed and developed according to market needs new products. Our productsare widely used in machinery, metallurgy , chemical, electric power , petrochemical,automobile, shipbuilding, construction, communications, hospitals, airports andother power places, with a parallel capacitor run asynchronous motor forcontinuous inductive load of reactive power compensation.This device has the following characteristics:1. Cabinet by the 8MF steel or C-type stee l plate we lded locally assembled,structural parts versatility, high mecha nical strengt h, st ructural componentscabinet has galvanized the surface protective layer or two kinds of electrostaticpowder coating, beautiful color and reliable quality;2. Increase supply power system and load power factor, reduce equipmentcapacity, reduction of reactive power loss;3. Stability by the electric side and the grid voltage, improve th e quality ofpower supply;4. In the long-distance transmit electricity lines can improve the transmitelectricity system stability, improve the transmit electricity capacity .SummaryIEC60439GB 7251.1-2005GB/T 15576-2008JB/T 10695-2007Low-voltage switchgear and control equipment, the first part of the type tested and partially type tested equipments Low-voltage reactive power compensation device Low-voltage dynamic reactive power compensation deviceHYDJ1 Capacitor Compensate Cabinet Ambient conditionThe indoor device is installed, applies to the following working conditions:1. Altitude: 2000m;2. Ambient temperature: -5~+40,daily average +35;3. Relative humidity:90% (20);4. There was no outstanding vibration or shock, the vertical gradient of more than 5 degrees to install;5. No explosive medium, corrosive dust or gases;6. If special requirements, can be resolved through consultation with the manufacturer.ModelHY DJ 1Design serial No.Low-voltage reactive power compensation device Company code (HuaYi Elec)Technical specification1. Rated voltage (Ue): AC380V , 50Hz2. Rated insulation voltage (Ui): AC660V3. Over-voltage category: III4. Material composition: insulation material level III b5. Pollution grade: 3 grade576. Electrical clearance: Not less than 8mm7. Creepage distance: Not less than 14mm8. Rated compensation capacity: 300kVar9. Rated reactive current: 412A10. The main switch rated current and breaking capacity: 630A/15Ka11. Main busbar rated current, Rated short time withstand current and Rated peak withstand current: 412A/15kA/30kA12. Compensation method: three-phase compensation and combination of single-phase compensation13. Controller: The power factor and reactive power integrated control of capacitor bank switch ing, with over-vol t age protection,switching time interval self-locking and anti-interference ability, reliable, and no switching of the advan tages of shock, and amanual or automatic control method.14. Auto-switching delay time: 2s~120s Continuously adjustable15. Junction temperature rise limits and bus: 60k16. Compartment space (cabinet) in the temperature rise limit: 30k17. Enclosure protection class: IP4018. Circuit No: According to customer needs of device19. Installation occasions: indoor20. Short time withstand current: 15kA21. Electric shock protection class: class22. Incoming terminals and protective conductor resistance between the exposed conductive parts: NO more than 100m23. Capaci tor switch ing contro l componen t types: m echanical and electrical switch (such as: contactor) switching semiconductorswitch (such as: thyristor) switching.24. Each output circuit capacitor capacity: According to customer needs of device25. Each output circuit rated current: According to customer needs of device.Installation and use of productsProducts arrived in the place of receipt by the transportation, the consignee shou ld first check whether the product is intact. Ifproblems are identified and should be taken not only to inform the relevant departments, find out the reaso ns. Don't need theinstallation of the product immediately, the product should the provisions under the terms of use, stored in a suitabl e location.The installation shall be in accordance with Figure 1 of the mounting hole size, based on the sta y in a goo d mounting screws(with the channel base and screws, self-occupied)The installation should be provided in accordance with manufacturer's installation drawings and related specifications.The products should be credibility the earth.The products after installation or repair, before the electrify test should first check for the following:a. Connection structure and electrical parts for any damage or looseb. Cabinet is clean and left foreign bodyc. Whether the flexibility in operationd. Devices should not be less than 5M the insulation resistance should analyze the reasonse. Protective grounding system are reasonableThe products by this examination, for the following electrify test can be put into operation.a. Equipment operation and function of all electrical accuracyb. The light meter and check the electrical load should be the normal actionComplete sets of products:The produc t should b e attachme nt packing list, product certificate, instruction manual, Ex-work test report, the electrical drawingsand in accordance with an agreement to provide the spare, spare parts, etc.58。

无功补偿装置的安装与调试指南无功补偿装置是电力系统中实现无功功率补偿的重要设备，其安装与调试对于保证系统的正常运行和提高电能质量具有重要意义。

本文将为您介绍无功补偿装置的安装与调试指南。

1. 安装前准备工作在进行无功补偿装置的安装前，首先需要做一些准备工作。

首先，需要明确无功补偿装置的安装位置和布置方式，通常应选择在电源侧和使用侧电缆的中间位置进行并联或串联连接。

其次，需提前准备好所需的工具和设备，确保安装过程的顺利进行。

2. 安装步骤（1）检查设备在进行安装之前，需要检查无功补偿装置的设备是否完好，并注意是否有可见的损坏或缺陷。

同时，也要检查相关的电缆、接线端子等附件是否齐全。

（2）设备接地无功补偿装置的接地是确保设备运行安全的重要环节。

在进行接地前，需要先测量接地电阻值，确保其符合电力系统的要求，并确保接地引线的连接牢固可靠。

（3）连接电缆将无功补偿装置与电源侧和使用侧的电缆进行连接。

在连接过程中，要注意正确连接相应的接线端子，并确保连接牢固。

另外，还需注意电缆的负载电流是否超过其额定电流，避免引起设备过热或短路等问题。

（4）接线端子固定在连接电缆后，需对接线端子进行固定，确保连接牢固，并使用绝缘套保护接线端子，避免发生短路或绝缘故障。

（5）设备调整安装完成后，需要进行设备的调整和设置。

首先，要根据实际情况进行参数的设置，确定合适的电容补偿容量和补偿阶数。

其次，还需根据系统的无功功率需求进行调整，确保无功补偿装置能够有效地进行补偿。

3. 调试步骤（1）设备检查在进行调试之前，需要对无功补偿装置进行全面的检查。

检查设备的各项指标是否正常，并排除可能存在的故障。

（2）设备调整根据实际系统需求，对无功补偿装置进行调整。

可以通过监测设备的显示屏或操作界面来查看设备的工作状态，并根据需要进行相关参数的调整。

（3）测试监测在调试完成后，需要进行测试监测，确保无功补偿装置的性能和功能符合设计要求。

可以通过使用功率因数仪等测试设备进行测试，并针对测试结果进行必要的调整。

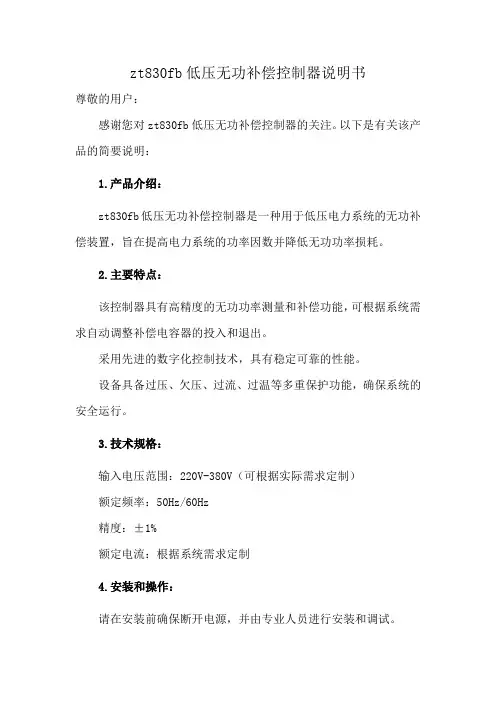

zt830fb低压无功补偿控制器说明书
尊敬的用户：
感谢您对zt830fb低压无功补偿控制器的关注。

以下是有关该产品的简要说明：
1.产品介绍：
zt830fb低压无功补偿控制器是一种用于低压电力系统的无功补偿装置，旨在提高电力系统的功率因数并降低无功功率损耗。

2.主要特点：
该控制器具有高精度的无功功率测量和补偿功能，可根据系统需求自动调整补偿电容器的投入和退出。

采用先进的数字化控制技术，具有稳定可靠的性能。

设备具备过压、欠压、过流、过温等多重保护功能，确保系统的安全运行。

3.技术规格：
输入电压范围：220V-380V（可根据实际需求定制）
额定频率：50Hz/60Hz
精度：±1%
额定电流：根据系统需求定制
4.安装和操作：
请在安装前确保断开电源，并由专业人员进行安装和调试。

操作简便，可通过触摸屏或按钮进行参数设置和监控。

以上是对zt830fb低压无功补偿控制器的简要说明。

如需更详细的技术参数和操作手册，请联系我们的客服人员或访问我们的官方网站。

祝您工作顺利！。

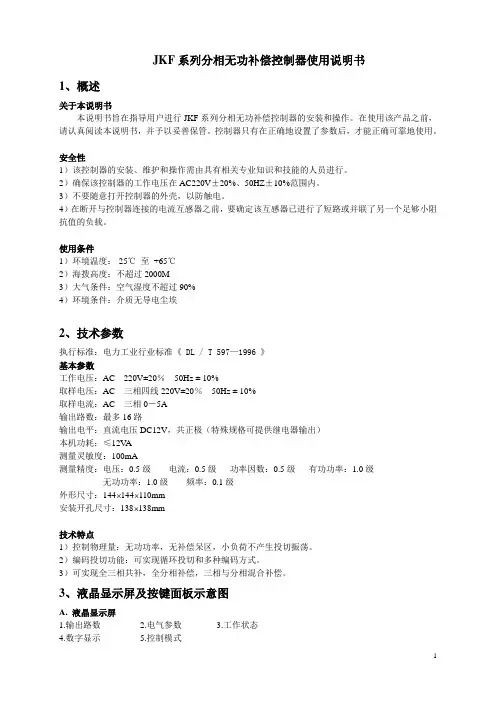

JKF系列分相无功补偿控制器使用说明书1、概述关于本说明书本说明书旨在指导用户进行JKF系列分相无功补偿控制器的安装和操作。

在使用该产品之前，请认真阅读本说明书，并予以妥善保管。

控制器只有在正确地设置了参数后，才能正确可靠地使用。

安全性1）该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。

2）确保该控制器的工作电压在AC220V±20%、50HZ±10%范围内。

3）不要随意打开控制器的外壳，以防触电。

4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。

使用条件1）环境温度：-25℃至+65℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃2、技术参数执行标准：电力工业行业标准《 DL / T 597—1996 》基本参数工作电压：AC 220V±20％50Hz ± 10%取样电压：AC 三相四线220V±20％50Hz ± 10%取样电流：AC 三相0－5A输出路数：最多16路输出电平：直流电压DC12V，共正极（特殊规格可提供继电器输出）本机功耗：≤12V A测量灵敏度：100mA测量精度：电压：0.5级电流：0.5级功率因数：0.5级有功功率：1.0级无功功率：1.0级频率：0.1级外形尺寸：144⨯144⨯110mm安装开孔尺寸：138⨯138mm技术特点1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。

2）编码投切功能：可实现循环投切和多种编码方式。

3）可实现全三相共补，全分相补偿，三相与分相混合补偿。

3、液晶显示屏及按键面板示意图A. 液晶显示屏1.输出路数2.电气参数3.工作状态4.数字显示5.控制模式B.按键面板6. ESC键，退出当前状态，返回主菜单7. ↑键：显示时，轮显电压、电流等；设置参数时，数字加1位，将数字从0到9设定。

苏容电气SRJKF-32低压智能无功补偿控制器（USB）产品使用说明书苏州工业园区苏容电气有限公司2022年3月引言诚挚的感谢您选用了苏容电气的产品。

请您在安装使用本产品之前详细的阅读本手册，以免造成误操作,这将为您节约宝贵的时间。

由于产品升级、版本更新，本手册所述内容以实物为准。

如有错误、遗漏等不当之处，敬请各位用户谅解。

版权声明本手册版权属于苏州工业园区苏容电气有限公司，任何人未经我公司书面同意复制本手册将承担法律责任。

安全操作警告只有熟悉该机操作手册的专业技术人员才允许安装、运行或检修本机。

本机的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。

电源输入、CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。

在检修、安装和调换本机时，必须确保断开电源和短接CT二次侧回路。

在带电采集、设置数据时，无论何种情况下都不得接触带电部分。

一、产品概述本产品符合《JB/T9663-2013》和《DL/T597-1996》标准。

是低压配电系统无功功率补偿的专用控制器，可与各型号低压配电电容配套使用。

本产品采用国内外先进技术，具有外形合理美观，功能完善，运行稳定可靠，补偿精度高等优点。

二、使用条件海拔高度≤2000米环境温度－20℃～+60℃相对湿度20%～90%（在40℃时）大气压力79.5Kpa～106KPa周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无环境条件导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。

三、产品外形及安装尺寸外形尺寸：144mm×144mm安装开孔尺寸：138mm×138mm厚度：100mm四、技术参数4.1基本参数电源电压AC220V±20%电源频率50Hz±5%取样电压AC220V±20%（接入Ua、Ub、Uc、Un）取样电流0～5A整机功耗12W控制输出接点RJ45灵敏度10mA4.2测量精度电压±0.5%电流±0.5%有功功率±1.0%无功功率±1.0%频率±0.1%功率因数±1.0%4.3控制参数参数参数范围默认值注释控制模式本机功率因数本机功率因数控制方式（不建议更改）电压电流采样*IabcUabc～IaUa IabcUbac电压电流采样模式（可更改）电流变比CT0000/5～9999/50600/5与互感器变比一致（可更改）电压变比PT0000/5～9999/9990400/400电压变比（可更改）A项电流极性*IA＜＜＜IaIA＞＞＞IaIA＜＜＜Ia A电流方向（可更改）B项电流极性*IB＜＜＜IbIB＞＞＞IbIB＜＜＜Ib B电流方向（可更改）C项电流极性*IC＜＜＜IcIC＞＞＞IcIC＜＜＜Ic C电流方向（可更改）电压过压门限0%～999%120%电压过压范围值（可更改）电压欠压门限0%～999%080%电压欠压范围值（可更改）电流起始灵敏度*005mA～999mA005mA实际电流低于此设置值时，控制器不识别（可更改）电压回差00．0V～99.9V 5V电压欠压、过压的±值（可更改）电压谐波保护000%-999%020%谐波电压门限（可更改）电流谐波保护000%-999%030%谐波电流门限（可更改）谐波过流门限0000A～9999A0200A谐波总含量门限（可更改）投功率因数滞后0.00～超前1.999滞后0.920L功率因数投入门限（可更改）切功率因数滞后0.00～超前1.999滞后0.980L功率因数切除门限（可更改）投入等待延迟0s～99s15s投入等待时间（可更改）切除等待延迟0s～99s15s切除等待时间（可更改）避让涌流等待*000mS～999mS060mS手动界面退出时间000s～999s 060s手动投入界面退出时间（可更改）循环投切间隔0000s～9999s3600s循环投切间隔（可更改）电容放电时间000s～999s 030s电容器切除后本体的放电时间（可更改）保护持续时间000s～999s 030s保护状态恢复后的持续保护时间（可更改）过温保护0℃～99℃70℃过温保护门限（可更改）温度回差0℃～99℃10℃过温保护的±值（可更改）通讯波特率9600bps-11520bps9600bps通讯波特率（可更改）通讯停止位1-21上位机通讯停止位（可更改）通讯校验位No-OFF NO上位机通讯校验位（可更改）通讯地址000-999001上位机通讯地址（可更改）语言中文（Chinese）-English 中文参数界面中英文切换（可更改）密码设置0000-99990123参数设置密码（可更改）注：带“*”参数设置，如需更改请联系厂家五：基本功能5.1显示采用中文液晶显示屏，可实时监测电网有关参数，显示设置参数，工作状态。

求质量之上乘守信誉于天下系列无功智能补偿装置山东特安电气有限公司SHANDONG TEAN ELECTRIC CO., LTD目录一、产品简介........................................ 错误!未定义书签。

二、产品型号及含义 .................................. 错误!未定义书签。

三、主要技术指标 .................................... 错误!未定义书签。

四、原理简介........................................ 错误!未定义书签。

五、接线与运行...................................... 错误!未定义书签。

六、参数设置........................................ 错误!未定义书签。

七、装置外形尺寸 .................................... 错误!未定义书签。

八、安装方法和注意事项 .............................. 错误!未定义书签。

九、相关资料........................................ 错误!未定义书签。

附一一次原理图 .................................... 错误!未定义书签。

附二安装图........................................ 错误!未定义书签。

一、产品简介随着国民经济的高速发展和人民生活水平的提高，社会对电力的需求日益增长，对供电的可靠性和供电质量提出更高的要求。

由于负荷的不断增加对电网无功的要求也随之增加。

无功功率如同有功功率一样是保证电力系统电能质量，电压质量，降低网损和安全运行不可缺少的部分。

解决好无功补偿问题对降损节能有着极为重要的意义，这是当前供电系统优先关注的缘由。

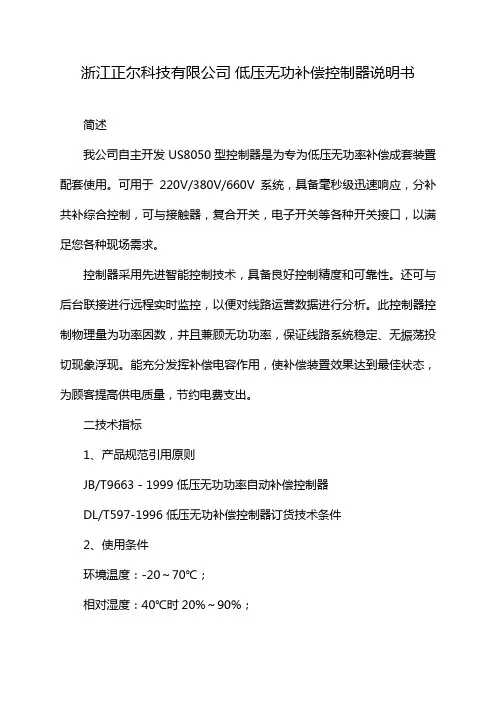

浙江正尔科技有限公司低压无功补偿控制器说明书简述我公司自主开发US8050型控制器是为专为低压无功率补偿成套装置配套使用。

可用于220V/380V/660V系统，具备毫秒级迅速响应，分补共补综合控制，可与接触器，复合开关，电子开关等各种开关接口，以满足您各种现场需求。

控制器采用先进智能控制技术，具备良好控制精度和可靠性。

还可与后台联接进行远程实时监控，以便对线路运营数据进行分析。

此控制器控制物理量为功率因数，并且兼顾无功功率，保证线路系统稳定、无振荡投切现象浮现。

能充分发挥补偿电容作用，使补偿装置效果达到最佳状态，为顾客提高供电质量，节约电费支出。

二技术指标1、产品规范引用原则JB/T9663－1999 低压无功功率自动补偿控制器DL/T597-1996 低压无功补偿控制器订货技术条件2、使用条件环境温度：-20～70℃；相对湿度：40℃时20%～90%；大气压力：79、5～106、0KPa（海拔2500m及如下）；工作电压：AC 220V采样电压：AC 220V/380/660V±20%采样电流：0-6A工作频率：50Hz±5通信方式：RS4853、采样精度电压：0、5级电流：0、5级无功功率：1级功率因数：1级4、控制参数输出回路：最大12路控制输出：无源触点或DC12V补偿方式：分补共补任意组合，动补静补可选5、安装方式嵌入式外型:144乘144乘100mm(长宽深)开孔尺寸：138乘138mm三面板及功能阐明1、液晶显示阐明液晶用于显示三相电压、电流、有功、无功、功率因数,谐波数据，定值等。

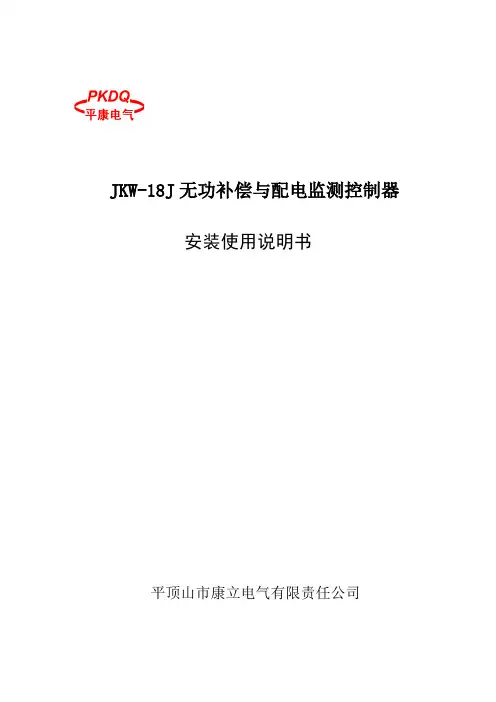

JKW-18J无功补偿与配电监测控制器安装使用说明书平顶山市康立电气有限责任公司目录一概述 (1)二装置特点 (1)三产品型号 (1)四技术参数 (2)五按键及指示灯含义 (3)六参数设置和系统菜单 (3)七电容投切 (5)八外形及接线 (6)九安装与调试 (7)十常见故障排除 (7)十一注意事项 (7)一概述JKW-18J无功补偿与配电监测控制器(以下简称控制器) ，具有无功补偿、数据采集、通讯等功能，适用于交流50Hz、0.4kV低压配电系统的监测及无功补偿控制，以达到最大限度的节能降耗、提高电网质量的目的。

二装置特点◆控制参数以电压、功率因数、无功功率等综合判定条件投切电容，无投切振荡，无投切呆区，具有控制精度高，装置补偿效果好；◆用户可根据自己的需要修改控制参数，停电参数不丢失；◆具有过压、欠压，并能故障闭锁，保护补偿装置；◆控制器数据可通过485通讯上传至主控室，便于管理；◆控制器对外联系的部分均采用多种信号隔离措施---如电磁隔离、光电隔离等，以提高控制器的抗干扰能力。

◆自适应频率算法，输入信号在45-55Hz之间变化，均可实现正常数据采集功能。

◆相位自动识别，接线简单。

◆整套控制器具有功耗低、安装方便、匹配方式灵活多样、适应多种运行环境等特点。

◆电路板采用多层表面贴装技术，减少了电路体积，减少发热，提高了控制器的可靠性。

◆控制器采用整体面板、封闭机箱，强弱电严格分开，同时在软件设计上也采取相应的抗干扰措施，控制器的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。

◆在采样回路中，选用高精度、高稳定的16位AD模数转换器件,保证正常运行的高精度,避免因环境改变或长期运行而造成采样误差增大。

三产品型号JK W - 18 J配电监测设计编号取样物理量：无功功率无功功率自动补偿控制器- 1 -四技术参数4.1使用环境a)环境温度：-30～+55℃，24小时内平均温度不超过+35℃；b)相对湿度：不超过95%RHc)大气压力：86～106kPad)使用地点不允许有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有较严重的霉菌存在。

GGJ1低压无功功率补偿柜产品说明书麦克力科技有限公司1GGJ1型低压无功功率补偿柜一、产品概述GGJ1型低压配电无功补偿综合柜是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。

适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱，同时可根据用户要求加入漏电保护功能。

产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。

产品符合GB7251.1-1997、GB/T15576-2008，并通过了3C认证，是目前电网改造中理想的低压成套装置。

GGJ1系列户外配电无功补偿综合柜适用于0.4kV电压等级的电能分配、计量、保护和无功功率自动补偿。

二、产品特点GGJ1系列低压无功功率补偿柜由柜体、隔离开关、熔断器、切换电容接触器、热过载继电器、电力电容器及智能无功功率补偿控制器等组成，柜体为封闭式结构。

三、主要性能1、响应及时迅速，补偿效果好，工作可靠，也可根据用户需求加入漏电保护器。

2、保护功能:过压、过载、欠压、欠流、短路等功能3、运行方式:具有自动运行与手动运行两种工作方式。

4、可提高电网功率因数达到0.95以上四、运行条件1、环境温度: -20?,+50?2、空气相对湿度:?90%(相对环境温度为20?,25?)3、海拔高度: 不超过2500m4、环境条件: 适用于室内(箱体内)安装，不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方。

5、安装位置:与地面垂直的倾斜度不超过5º五、技术参数:1、额定电压:380V2、额定频率:50Hz23、补偿方式:三相补偿和单相补偿相结合。

4、补偿容量:420kvar~60kvar。

5、补偿方式:循环投切，编码投切，模糊控制自动投切。

6、控制物理量:无功功率或无功电流7、最快响应时间:?20ms六、安装调试1、安装前检查检查设备是否完好无损，随机资料及配件是否齐全，如发现问题应及时与厂家联系。

JKWR型低压无功补偿控制器产品使用说明书非常感谢您选择了我们的产品!使用之前请仔细阅读并妥善保管本说明书。

目录第1章 概 述................................................................................................................................１1.1 产品概述............................................................................................................................１1.2 执行标准............................................................................................................................１第2章 主要技术条件及功能........................................................................................................１2.1 型号命名............................................................................................................................１2.2 使用条件............................................................................................................................１2.3 外观与结构........................................................................................................................２2.4 安全性能............................................................................................................................２2.5 测量精度............................................................................................................................２2.6 动作误差............................................................................................................................２2.7 灵敏度...............................................................................................................................２2.8 数据采样测量值................................................................................................................２2.9 控制方式和控制物理量....................................................................................................２2.10 投切方式..........................................................................................................................２2.11 最大输出回路..................................................................................................................３2.12 响应时间..........................................................................................................................３2.13 补偿方式..........................................................................................................................３2.14 功耗.................................................................................................................................３2.15 主要功能..........................................................................................................................３第3章 安装....................................................................................................................................４3.1 外形及安装尺寸图............................................................................................................４3.2 安装接线图........................................................................................................................４3.3 检查输入CT变比............................................................................................................６第4章 运行及操作方法................................................................................................................６4.1 控制器面板介绍................................................................................................................６4.2 工作状态指示....................................................................................错误！未定义书签。

HWPDM低压无功功率补偿控制器使用说明书合肥华威自动化有限公司HE FEI HUA WEI AUTOMATIC CO．，LTD．目录一、概述------------------------------------------------------------------------------------------------------1二、技术指标------------------------------------------------------------------------------------------------------1三、电磁兼容------------------------------------------------------------------------------------------------------2四、机械性能------------------------------------------------------------------------------------------------------2五、功能特点------------------------------------------------------------------------------------------------------3六、操作说明------------------------------------------------------------------------------------------------------3七、安装接线------------------------------------------------------------------------------------------------------7八、投运事项------------------------------------------------------------------------------------------------------9一、概述※HWPDM采用数字信号处理器（DSP），具有先进内核结构、高速运算能力和实时信号处理等优良特性，过去由于CPU性能等因素而无法实现的算法完全实现。

5.1、《使用说明书》中的众多图片并非来自工程现场截图，因此所有实时数据均为0，所有曲线显示区尚未有任何曲线的显示，少数状态图标的颜色为人工处理，部分系统参数的设置数据不足参考。

5.2、本设备的操作均在人机界面上进行，《使用说明书》围绕交互界面描述。

5.3系统初始化界面系统上电后的初始界面，维持时间约5秒钟，此间系统进行各种自检和初始化工作。

5.4系统监控界面（参考，略有差异）整个系统工作期间的缺省界面，借此察看系统运行期间的主要技术数据、实时曲线、多种运行状态，并提供多种相关操作的按键接口等。

a)关键数据表1）A、B、C三相高压侧的电压有效值及电流有效值2）A、B、C三相及总有功功率、无功功率及视在功率3）A、B、C三相及总功率因数根据系统控制策略、系统参数的设定值以及系统运行的当前值，数据显示可能呈现不同的背景色（绿色或灰色：正常；黄色：警戒；红色：超限）b)实时曲线1）A、B、C三相及总功率因数实时曲线2）A、B、C三相及总有功功率实时曲线3）A、B、C三相及总无功功率实时曲线单击密码输入框，系统自动弹出密码输入软键盘：正确输入密码后，单击确定，进入系统设置界面：单击某系统参数输入框，系统自动弹出输入软键盘，输入期望的参数，单击软键盘的确定按键，完成本项参数的输入。

同样的方法，完成其它参数的设定。

修改密码操作和参数设置方法类似，连续输入两次相同的字符组合，单击“确认修改”，系统会弹出修改成功界面，否则弹出修改出错，需重新操作。

完成系统参数设定后，单击“保存设置”按键对所设定的参数进行保存。

单击“返回”按键返回“系统监控”界面。

5.6补偿查看界面补偿查看界面主要用以观察系统当前的补偿状况，包括每条补偿支路的投入状况及每条补偿支路的补偿电流。

投入支路的标签为绿色，未投入支路的标签为红色（监控界面也简单地包含此状态信息），标签后数值框显示对应补偿支路的工作电流。

单击“监控界面”下“补偿查看”按键可进入“补偿查看”界面，如下图所示：5.7、手动操作界面（参考，略有差异）手动操作界面为操作者提供对任一补偿支路单独操作（投入/切出）的功能。

控制组数输出触点容量重量6、12交流380V，3A(阻性)或交流220V，5A(阻性)1.5kg2 型号及含义JKF8系列智能型低压无功补偿控制器JKF8系列智能型低压无功补偿控制器与低压并联电容屏装置配套，适用于额定电压380V、交流、50Hz 的配电系统中，控制并联电容器自动投切，改善电压质量，减少电能损失。

该产品一次性通过电力工业无功补偿成套装置质量检验测试中心的型式试验，主要性能指标达到国内先进水平。

具有全自动模式，“傻瓜”式设计是目前国内无功补偿控制器性价比最好的产品之一。

特点：1.1 采用无功功率、功率因数复合控制，确保低负荷时可靠投入，避免投切振荡。

1.2 实时显示网络状况，包括功率因数、电压、电流、有功功率、无功功率等五种参数。

1.3 自动识别取样信号极性，无极性接错之虑。

1.4 电网电压低于300V或超过设定值时自动快速(5秒)逐级切除已投入的电容器组，并显示电压值。

1.5 当电流互感器次级信号小于150mA时，封锁电容器的投入，同时自动快速(5秒)逐级切除已投入的电容器组。

1.6 同组电容器切投封锁时间为3分钟(电容器放电时间)。

1.7 有循环自检功能，便于电容屏出厂试验用。

1.8 手动运行与自动运行方式切换功能。

选型：a. JKF8系列控制器投切电容器回路数：6、12，回路数可设置。

b. 超出使用条件及主要技术参数的产品，可协商订货。

3.1 环境温度：-10℃~+40℃。

3.2 相对湿度：40℃时≤50%，20℃时≤90%。

3.3 海拔高度：≤2000m。

3.4 环境条件：无有害气体和蒸汽，无导电性或可燃性尘埃，无剧烈的机械振动。

J K F 8-□输出回路数 产品设计序号 控制物理量F-复合型 低压无功补偿控制器自动、手动循环投切1 适用范围3 正常工作条件和安装条件型号取样电压取样电流额定频率灵敏度参数设定模式投入门限切除门限COSφ预置过压预置延时时间预置JKF8交流380V(±20%)≤5A50Hz±5%≤150mA(最小取样电流)F-0，设定1为全自动，设定0为人工大于无功预置值(F-1)超前于cosΦ预置值0.85～-0.95连续可调(出厂预置1.00)400V～456V可调(出厂预置430V)5s～120s可调(出厂预置30s)4 主要参数及技术性能工作方式用户在定货时采用型号及回路数进行定货，如超出使用条件及主要技术参数的产品可协商定货。

华天HTEQV系列低压无功补偿装置安装调试说明书（安装前应仔细阅读本说明书）山东山大华天科技股份有限公司目录一、HTEQV系列低压无功补偿装置安装 (1)1. 设备的就位与固定 (1)2. 设备接线 (2)二、HTEQV系列低压无功补偿装置调试 (15)1、开机前准备 (15)2、开机测试 (15)3、参数设置 (16)4、调试 (17)5. 声音报警及故障排除 (18)附图 (20)华天HTEQV系列低压无功补偿装置安装调试说明书（安装前应仔细阅读本说明书）一、HTEQV系列低压无功补偿装置安装1. 设备的就位与固定注意：∙移动设备时应小心轻放，避免剧烈震动和撞击；∙安装位置的环境条件应符合安全要求和设备技术规格要求，应避开阳光直射火源、高温、雨淋、潮湿、可燃或腐蚀气体。

位置选取：参照设备外型尺寸选取安装位置，为了便于设备安装、调试及维护，设备前后需要预留1.5米空间。

设备外形尺寸及安装底座尺寸图见后面的附图。

两台及以上HTEQV系列低压无功补偿装置并柜安装时，主从柜摆放顺序如图1所示：2. 设备接线注意：∙输入主电规格应与设备的技术规格相符合；∙设备输入导线的铺设应符合电气安装规范，导线截面和接入端必须能够安全提供设备所需工作电流；∙作业前确认作业区域的主电已经切断；相线与零线不可接反；接线端充分压紧以保证接触优良；设备外壳必须可靠接地；主从柜的接线相序必须一致；∙施工时请依照电工法规。

作业步骤：（1）一次导线接线：将连接设备的导线通过电缆沟铺设至设备内的接线端子，接线方式参照图1，接线位置参照图2；导线截面不应小于设备规定值，具体参照表1和表2。

图1 HTEQV系列低压无功补偿装置的原理拓扑说明：①要求补偿速度快时或者HTEQV31系列时，装置必须接成负载电流采样；其它情况可接成源电流采样。

②接成负载电流采样时，机器的接入点须在采样互感器之前；接成源电流采样时，机器的接入点须在采样互感器之后，采样互感器可采用源侧总进线电流互感器。

1。

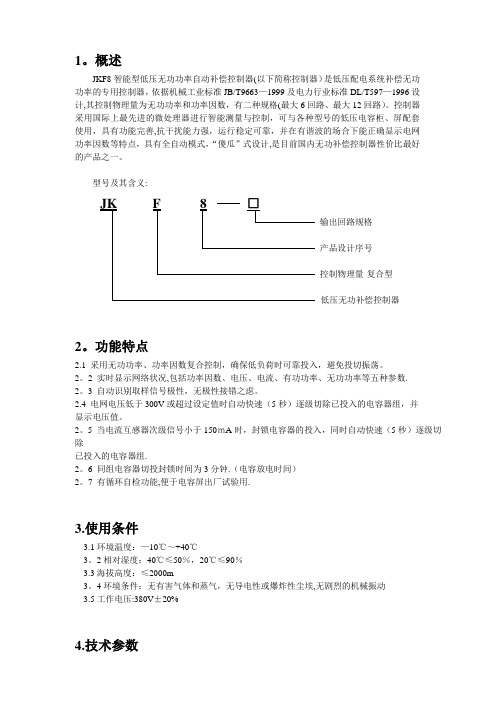

概述JKF8智能型低压无功功率自动补偿控制器(以下简称控制器）是低压配电系统补偿无功功率的专用控制器，依据机械工业标准JB/T9663—1999及电力行业标准DL/T597—1996设计,其控制物理量为无功功率和功率因数，有二种规格(最大6回路、最大12回路）。

控制器采用国际上最先进的微处理器进行智能测量与控制，可与各种型号的低压电容柜、屏配套使用，具有功能完善,抗干扰能力强，运行稳定可靠，并在有谐波的场合下能正确显示电网功率因数等特点，具有全自动模式，“傻瓜”式设计,是目前国内无功补偿控制器性价比最好的产品之一。

型号及其含义:输出回路规格产品设计序号控制物理量-复合型低压无功补偿控制器2。

功能特点2.1 采用无功功率、功率因数复合控制，确保低负荷时可靠投入，避免投切振荡。

2。

2 实时显示网络状况,包括功率因数、电压、电流、有功功率、无功功率等五种参数.2。

3 自动识别取样信号极性，无极性接错之虑。

2.4 电网电压低于300V或超过设定值时自动快速（5秒）逐级切除已投入的电容器组，并显示电压值。

2。

5 当电流互感器次级信号小于150ｍA时，封锁电容器的投入，同时自动快速（5秒）逐级切除已投入的电容器组.2。

6 同组电容器切投封锁时间为3分钟.（电容放电时间）2。

7 有循环自检功能,便于电容屏出厂试验用.3.使用条件3.1环境温度：—10℃～+40℃3。

2相对湿度：40℃≤50％，20℃≤90％3.3海拔高度：≤2000m3。

4环境条件：无有害气体和蒸气，无导电性或爆炸性尘埃,无剧烈的机械振动3.5工作电压:380V±20%4.技术参数5。

安装方式控制器安装方式与电容屏42L系列仪表安装方式相同，外型尺寸120 mm ×120 mm ×130 mm，安装开孔尺寸113 mm×113mm，嵌入深度为130 mm 。

6.功能介绍6。

1 工作原理控制器通电之后显示“CAL”，5秒后进入自动工作状态，如输入电流符合最小要求（大于150ｍA),将显示所测电网功率因数COSΦ。
