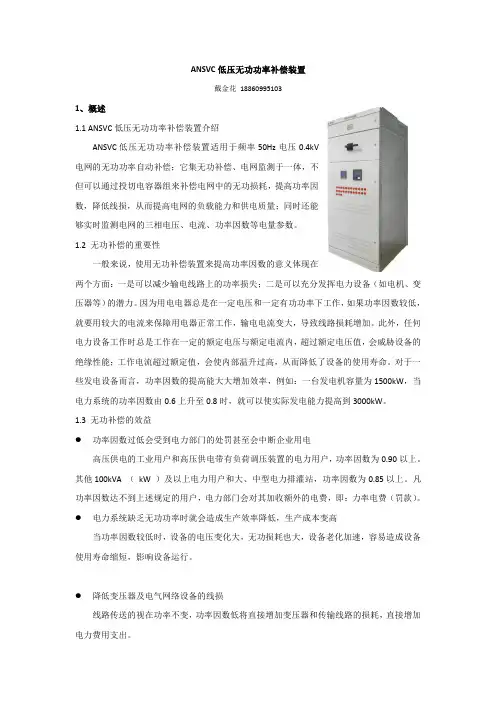

一、 SVG无功补偿装置的应用场合凡是安装有低压变压器地方及大型用电设备旁边都应该配备无功补偿装置(这是国家电力部门的规定),特别是那些功率因数较低的工矿、企业、居民区必须安装。
大型异步电机、变压器、电焊机、冲床、车床群、空压机、压力机、吊车、冶炼、轧钢、轧铝、大型交换机、电灌设备、电气机车等尤其需要。
居民区除白炽灯照明外,空调、冷冻机等也都是无功功率不可忽视的耗用对象。
农村用电状况比较恶劣,多数地区供电不足,电压波动很大,功率因数尤其低,加装补偿设备是改善供电状况、提高电能利用率的有效措施。
二、 SVG无功补偿装置与目前国内其他产品相比的优势1、补偿方式:国内的无功补偿装置基本上是采用电容器进行无功补偿,补偿后的功率因素一般在0.8-0.9左右。
SVG采用的是电源模块进行无功补偿,补偿后的功率因素一般在0.98以上,这是目前国际上最先进的电力技术。
2、补偿时间:国内的无功补偿装置完成一次补偿最快也要200毫秒的时间,SVG在5-20毫秒的时间就可以完成一次补偿。
无功补偿需要在瞬时完成,如果补偿的时间过长会造成该要无功的时候没有,不该要无功的时候反而来了的不良状况;3、有级无极:国内的无功补偿装置基本上采用的是3—10级的有级补偿,每增减一级就是几十千法,不能实现精确的补偿。
SVG可以从0.1千法开始进行无极补偿,完全实现了精确补偿;4、谐波滤除:国内的无功补偿装置因为采用的是电容式,电容本身会放大谐波,所以根本不能滤除谐波,SVG不产生谐波更不会放大谐波,并且可以滤除50%以上的谐波;5、使用寿命:国内的无功补偿装置一般采用接触器或可控硅控制,造成使用寿命较短,一般在三年左右,自身损耗大而且要经常进行维护。
SVG使用寿命在十年以上,自身损耗极小且基本上不要维护。
三、为什么要使用无功补偿装置无功补偿技术是一种很传统的电力技术,它代表了一个国家电力水平的高低,无功补偿通俗的讲就是将低压变压器传输过来的无用功转变为有用功。
NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器,可与各型号低压静电电容屏配套使用。
NWK1-G型(开孔尺寸为本113×113mm),NWK2-G型(开孔尺寸为162×102),输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术,采用进口单片机控制,具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。
依据JB/T9663-1999国家最新专业标准设计,一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验,主要性能指标达到国内先进水平,是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片,增加了断电记忆功能。
即在系统断电及控制器复位时,参数及程序自动记忆,不丢失;供电恢复后控制器仍按断电前所设定的参数进入自动运行状态,实现无人操作化。
2、LED数字显示电网功率因素,显示范围:滞后(0.00~0.99),超前(0.00~0.99)。
3、通过面板三个功能键能完成数字显示COSφ设定值,延时设定值,过压设定值的设定。
简明的人机对话,使操作极为方便。
4、当电网电压超过本机过压设定值时,COSφ表自动转换显示为电网当前的电压值,同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性(自动识别极性),并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时,本机数字COSφ自动显示。
7、输出动作程序为先接通先分断,先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换,置自动时,本机自动跟踪电网功率因素及无功电流,控制电容器自动投入或切除,置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED指示灯指示。
LED提示编程输入。
10、抗干扰能力强,能抵御从电网直接输入的幅值2000V的干扰脉冲,高于国家专业标准。
HWJKF-12J型低压无功补偿智能控制器使用说明书合肥华威自动化有限公司HE FEI HUA WEI AUTOMATIC CO.,LTD.目录一、简介 (1)二、技术参数 (1)三、使用环境条件 (1)四、控制器主要功能 (1)五、界面操作说明 (2)六、装置端子接线图(背视) (4)七、典型应用接线图 (5)八、装置调试说明 (5)九、装置外形及安装开孔尺寸: (6)一、简介HWJKF-12J型低压无功补偿智能控制器以高速微处理器为控制核心,其功能强大、抗干扰能力强、运算速度快,产品采用贴片工艺制造。
产品质量可靠,其通过与并联电容器装置配套,控制补偿电容器自动投切,以提高功率因数,提高电力变压器的利用效率,降低线损,改善电压质量。
控制器以电压(U)或无功功率(PF)为控制物理量(根据用户需求可灵活选择),可满足不同用户的需求。
当控制物理量为无功功率(PF)时,可根据实时的无功需量,进行电容器组的最佳匹配投切,使补偿效果达到最佳状态。
确保系统稳定、无投切振荡、无补偿呆区。
当控制物理量为电压(U)时,能根据当地的电压高低自动投切电容器组以调节电压。
二、技术参数l工作电压:交流200V~240Vl额定频率:50Hzl取样电压:AC220V ±20%三相四线l取样电流:0~5A三相四线 (总进线电流互感器二次侧)l控制输出:12路继电器常开出口 AC220V/3Al控制对象(即电容投切开关):电容型交流接触器l电容组合方式:12共;9共1分;6共2分;3共3分;4分l电容器容量设置:0kvar~200 kvar 级差1l CT变比比值设置: 10~600 级差 1l控制延时:0~600S三、使用环境条件l环境温度:-40℃~ +85℃;l相对温度:25℃时小于90%;l大气压力:79.5kPa ~ 106.0kPa(海拔2000m及以下)。
四、控制器主要功能1.控制功能l当以电压为控制物理量时u实测电压处于电压上下限之间时控制器维持现状不动作。
目录JKF-ⅡA型全数字低压无功自动补偿控制器说明书一、概述 (1)二、使用条件 (1)三、主要技术参数 (1)四、基本功能 (3)五、操作说明 (5)六、产品的安装及接线 (9)七、上电运行 (11)八、警告 (11)JKF-ⅡA型全数字低压无功自动补偿控制器说明书说明书北京科伟达电力设备有限公司一、概述JKF-ⅡA型全数字无功自动补偿控制器是低压配电系统无功功率补偿的专用控制器,可与各型号低压配电电容屏配套使用。
本机采用国内外先进技术,具有外形合理美观,功能完善,抗干扰能力强,运行稳定可靠,补偿精度高等优点,已通过中国电控配电设备检测中心的型式试验,各项性能指标达到或优于国家专业标准。
二、使用条件环境温度:-25℃~+55℃。
大气条件:在20℃时,空气湿度不超过90%,温度较低时,允许有较高湿度,但必须考虑因温度过低而形成的凝露。
海拔高度:≤2000m周围环境:无爆炸危险、无足以损害绝缘及腐蚀金属的有害气体。
三、主要技术参数3.1基本参数·电源电压:AC 380V;·电源频率:50±5 H Z;·取样电压:AC 380V±20%;·取样电流:AC 100mA-5A;·本机功耗:≤15W;·灵敏度:100 mA;3.2测量精度电压、电流:0.5级;功率因数:1.5级。
3.3控制物理量无功功率3.4输出方式北京科伟达电力设备有限公司无源触点AC 200V 5A或DC 12 V 40Ma(订贷时需声明)。
3.5采样电流方向自动判别。
控制器具有自动、手动补偿功能、设置功能和过压、欠压保护功能。
4.1自动功能可根据电网的负荷情况及投入系数、切除系数和电容器组容量设置值,自动投入或切除电容器组【1】4.2设置功能可对投入门限系数、切除门限系数、投入延时,切除延时、过压保护值、欠压保护值、封锁延时、保护延时、CT变比、单台电容器组容量、电容器组组数及控制模式等参数进行设置【2】。
1.概述JKF8智能型低压无功功率自动补偿控制器(以下简称控制器)是低压配电系统补偿无功功率的专用控制器,依据机械工业标准JB/T9663—1999及电力行业标准DL/T597-1996设计,其控制物理量为无功功率和功率因数,有二种规格(最大6回路、最大12回路).控制器采用国际上最先进的微处理器进行智能测量与控制,可与各种型号的低压电容柜、屏配套使用,具有功能完善,抗干扰能力强,运行稳定可靠,并在有谐波的场合下能正确显示电网功率因数等特点,具有全自动模式,“傻瓜”式设计,是目前国内无功补偿控制器性价比最好的产品之一。
型号及其含义:输出回路规格产品设计序号控制物理量-复合型低压无功补偿控制器2.功能特点2。
1 采用无功功率、功率因数复合控制,确保低负荷时可靠投入,避免投切振荡.2.2 实时显示网络状况,包括功率因数、电压、电流、有功功率、无功功率等五种参数.2.3 自动识别取样信号极性,无极性接错之虑。
2.4 电网电压低于300V或超过设定值时自动快速(5秒)逐级切除已投入的电容器组,并显示电压值。
2.5 当电流互感器次级信号小于150mA时,封锁电容器的投入,同时自动快速(5秒)逐级切除已投入的电容器组。
2.6 同组电容器切投封锁时间为3分钟.(电容放电时间)2。
7 有循环自检功能,便于电容屏出厂试验用。
3。
使用条件3.1环境温度:-10℃~+40℃3.2相对湿度:40℃≤50%,20℃≤90%3。
3海拔高度:≤2000m3。
4环境条件:无有害气体和蒸气,无导电性或爆炸性尘埃,无剧烈的机械振动3.5工作电压:380V±20%4。
技术参数5。
安装方式控制器安装方式与电容屏42L系列仪表安装方式相同,外型尺寸120 mm ×120 mm ×130 mm,安装开孔尺寸113 mm×113mm,嵌入深度为130 mm .6。
功能介绍6。
1 工作原理控制器通电之后显示“CAL”,5秒后进入自动工作状态,如输入电流符合最小要求(大于150mA),将显示所测电网功率因数COSΦ。
正泰nwk1-G无功补偿控制器说明书NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器,可与各型号低压静电电容屏配套使用。
NWK1-G 型(开孔尺寸为本113 X 113mm ),NWK2-G 型(开孔尺寸为162 X 102 ),输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术,采用进口单片机控制,具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突岀优点。
依据JB/T9663-1999 国家最新专业标准设计,一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验,主要性能指标达到国内先进水平,是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片,增加了断电记忆功能。
即在系统断电及控制器复位时,参数及程序自动记忆,不丢失;供电恢复后控制器仍按断电前所设定的参数进入自动运行状态,实现无人操作化。
2、LED数字显示电网功率因素,显示范围:滞后(0.00〜0.99 ),超前(0.00〜0.99 )。
3、通过面板三个功能键能完成数字显示COS © 设定值,延时设定值,过压设定值的设定。
简明的人机对话,使操作极为方便。
4、当电网电压超过本机过压设定值时,COS ©表自动转换显示为电网当前的电压值,同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性(自动识别极性),并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时,本机数字COS ©自动显示。
7、输岀动作程序为先接通先分断,先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换,置自动时,本机自动跟踪电网功率因素及无功电流,控制电容器自动投入或切除,置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED指示灯指示。
JKW-18J无功补偿与配电监测控制器安装使用说明书平顶山市康立电气有限责任公司目录一概述 (1)二装置特点 (1)三产品型号 (1)四技术参数 (2)五按键及指示灯含义 (3)六参数设置和系统菜单 (3)七电容投切 (5)八外形及接线 (6)九安装与调试 (7)十常见故障排除 (7)十一注意事项 (7)一概述JKW-18J无功补偿与配电监测控制器(以下简称控制器) ,具有无功补偿、数据采集、通讯等功能,适用于交流50Hz、0.4kV低压配电系统的监测及无功补偿控制,以达到最大限度的节能降耗、提高电网质量的目的。
二装置特点◆控制参数以电压、功率因数、无功功率等综合判定条件投切电容,无投切振荡,无投切呆区,具有控制精度高,装置补偿效果好;◆用户可根据自己的需要修改控制参数,停电参数不丢失;◆具有过压、欠压,并能故障闭锁,保护补偿装置;◆控制器数据可通过485通讯上传至主控室,便于管理;◆控制器对外联系的部分均采用多种信号隔离措施---如电磁隔离、光电隔离等,以提高控制器的抗干扰能力。
◆自适应频率算法,输入信号在45-55Hz之间变化,均可实现正常数据采集功能。
◆相位自动识别,接线简单。
◆整套控制器具有功耗低、安装方便、匹配方式灵活多样、适应多种运行环境等特点。
◆电路板采用多层表面贴装技术,减少了电路体积,减少发热,提高了控制器的可靠性。
◆控制器采用整体面板、封闭机箱,强弱电严格分开,同时在软件设计上也采取相应的抗干扰措施,控制器的抗干扰能力大大提高,对外的电磁辐射也满足相关标准。
◆在采样回路中,选用高精度、高稳定的16位AD模数转换器件,保证正常运行的高精度,避免因环境改变或长期运行而造成采样误差增大。
三产品型号JK W - 18 J配电监测设计编号取样物理量:无功功率无功功率自动补偿控制器- 1 -四技术参数4.1使用环境a)环境温度:-30~+55℃,24小时内平均温度不超过+35℃;b)相对湿度:不超过95%RHc)大气压力:86~106kPad)使用地点不允许有爆炸危险的介质,周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸汽及有较严重的霉菌存在。

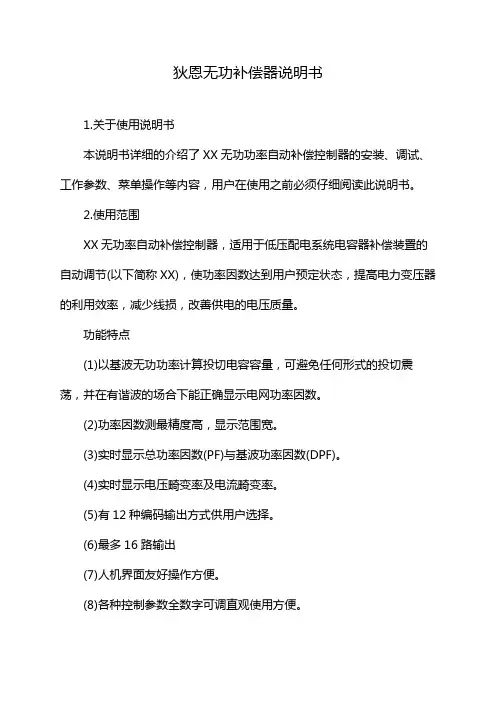

狄恩无功补偿器说明书1.关于使用说明书本说明书详细的介绍了XX无功功率自动补偿控制器的安装、调试、工作参数、菜单操作等内容,用户在使用之前必须仔细阅读此说明书。
2.使用范围XX无功率自动补偿控制器,适用于低压配电系统电容器补偿装置的自动调节(以下简称XX),使功率因数达到用户预定状态,提高电力变压器的利用效率,减少线损,改善供电的电压质量。
功能特点(1)以基波无功功率计算投切电容容量,可避免任何形式的投切震荡,并在有谐波的场合下能正确显示电网功率因数。
(2)功率因数测最精度高,显示范围宽。
(3)实时显示总功率因数(PF)与基波功率因数(DPF)。
(4)实时显示电压畸变率及电流畸变率。
(5)有12种编码输出方式供用户选择。
(6)最多16路输出(7)人机界面友好操作方便。
(8)各种控制参数全数字可调直观使用方便。
(9)具有自动运行与手动运行两种工作方式。
(10)其有过电压和欠电压保护功能。
(11)具有电压谐波超标保护功能。
(12)其有掉电保护功能数据不丢失。
(13)电流信号输入阻抗低≤0.019 。
3.技术数据额定工作电压:AC 38OV或AC220v额定工作电流: AC0-5A额定工作频率:45Hz-65Hz显示功率因数:滞后0.001-超前O.001测量无功功率:0—9999Kvar测量有功功率:0—9999Kw欠压保护值;AC300V或AC18ov输出触点容量: AC220V 7A灵敏度:20mA整机消耗功率: 1OVA外型尺寸:144mm×144mm或122mm×122mm 显示:4位红色数码管开孔尺寸:140mmX140mm或1 13mm×113mm安装方式:嵌入式安装倒齿附件固定或导轨安装连接方式:插座接线端子螺丝固定防护等级:外壳IP404.使用条件:(1)海拔高度不高于2500米。
(2)环境温度-25℃-+50℃。
(3)空气湿度在40℃时不超过50%,20℃时不超过90%。
低压自动无功补偿装置技术要求1、总则1.1、本技术规范书适用于变电所内配置的RNT低压动态无功功率补偿装置,它提出了该动态无功功率补偿装置本体及附属设备的功能设计、结构、性能、调试和试验等方面的技术要求。
1.2本技术规格书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,供方须提供一套满足本技术规格书和相关标准规范要求的高质量产品及其相应服务,以保证的安全可靠运行。
1.3、供方须执行现行国家标准和电力行业标准。
有矛盾时,按技术要求较高的标准执行。
主要的标准如下:GB/T 15576-2008 《低压成套无功功率补偿装置》GB50227-95 《并联电容器成套装置设计规范》JB5346-1998 《串联电抗器》GB191 《包装贮运标准》GB11032-2000 《交流无间隙金属氧化锌避雷器》GB/T 2681-1981 《电工成套装置中的导体颜色》GB/T 2682-1981 《电工成套装置中的指示灯和按钮的颜色》GB1028 《电流互感器》GB10229 《电抗器》DL/T620-1997 《装置过电压保护和绝缘配合》GB 4208-93 《外壳防护等级》(IP代码)GB/T14549-93 《电能质量-公用电网谐波》另外,尚应符合本技术规格书规定的技术要求和买方的要求。
1.4、未尽事宜,供需双方协商确定。
2、设备环境条件2.1、周围空气温度最高气温:38.4℃最低气温: -29.3℃年平均气温: 6.8~10.6℃2.2、海拔高度:不大于1500米2.3、地震烈度: 6度区,动峰值加速度:0.05g2.4、安装地点:户内3、电容补偿柜技术参数1)额定电压:400V额定绝缘电压:AC 660V1min 额定工频耐受电压:2500V冲击耐压:8kV2)主母线:TMYPE母线:TMY3)系统容量与无功补偿设备等应达到设计要求;4)外形尺寸:具体见附图5)无功功率补偿全部采用动态补偿方式:采用380V电压等级下的动态电容无功补偿柜,补偿容量具体见附表。
Xxxx 型低压无功补偿装置使用说明书地址:电话:传真:邮编:网址:一、概述xxxx型低压无功补偿装置分为由接触器或复合开关投切的低压自动无功补偿装置和由可控硅投切的低压动态无功补偿装置,该系列装置适用于负荷比较稳定的低压用户的配电系统,无人值守的配电室及箱式变电站的集中补偿。
低压无功补偿装置的技术特点是:投切电容过程涌流小,整机使用寿命长, 维修维护量小,无功补偿响应速度快,可频繁投切。
保护措施齐全,自动化程度高,能在外部故障或停电时自动退出工作,在送电后自动恢复运行。
自投入市场以来,给广大用户带来了明显的经济和社会效益。
使用效益·提高受电功率因数,使之达到国家标准以上,不返送无功。
·可最大限度降低线路和变压器损耗,使配电变压器有效输出容量增加。
·优化用电质量,提高电网运行的安全可靠性。
·在冲击性和波动性负荷处,可减少电压波动及抑制电压闪变,提高电压的稳定性。
·消除电网轻负荷时的无功过剩和电压过高现象。
·模块化结构,组装方便,母线连接无需打孔。
·用户系统存在谐波时,可根据谐波含量选择带滤波型投切模块。
二、低压自动无功补偿装置的组成Xxxx型低压无功补偿装置由隔离开关、电流互感器、避雷器、熔断器、接触器(可控硅或复合开关)、电容器、电抗器、控制器、指示仪表、手/自动转换开关、运行指示灯等元器件组成。
三.技术参数1.产品型号说明Xxxx□-□/□ -□□电抗率(7:7%)投切开关(C:接触器T:晶闸管Z:复合开关)装置的分组数额定容量(kvar)额定电压(kV)投切模块企业代号2.主要技术指标·工作电压: 380VAC·频率:50~60Hz·控制器信号:负载无功功率和功率因数·取样电流:n/5A·灵敏度:≥200mA3.环境条件·环境湿度-20℃—+40℃·海拔高度:≤2000m·相对湿度:<90%(+25℃时)·户内安装不适用于有火灾和爆炸危险,有严重污秽,化学腐蚀和剧烈振动的场合。
RTSC系列动态功率补偿装置说 明 书动态补偿装置1一、 概述在一个完美的电力供应系统中,电能是以单一固定的频率(50Hz 或60Hz)和满足正弦函数的正弦波电压和电流向用户供电的。
大量非线性负荷用电设备的增加,如整流器、变频器、电弧炉、中频炉、电焊机等接入系统,会产生大量高次谐波电流导致系统电压和电流波形畸变,造成电力系统谐波污染,对电力设备和用电设备造成危害。
传统的低压无功补偿装置实现的电容器快速投切,由于谐波的存在会使电容器与系统发生并联谐振,使谐波电流放大导致电容器损坏或投切电容器的开关烧损,该问题在低压配电系统中频繁发生。
而供电系统常用的方法是采用接触器投切电力滤波器来消除谐波,无法做到实时投切。
针对以上问题,我公司研制开发了RTSC 系列低压动态功率补偿装置(用晶闸管投切滤波器),实现了电压、无功、谐波的综合治理。
RTSC 系列低压动态功率补偿装置(以下简称装置),主要用于1Kv 以下的低压电力交流电网中,作为滤除预定的高次谐波电流,降低电网电压正弦波畸变率及提高供电电能质量的重要手段。
该装置同时补偿无功功率、提高用户的功率因数、达到降低损耗、节约电能的目的。
而且还可以增强变压器的带负载能力,减少谐波的集肤效应,延长变压器和其它相关电气设备的使用寿命。
在电力系统和有色冶金、钢铁、化工、电气化铁路、造船等领域得到广泛的应用。
本装置以谐波含量和电网电压、功率因数为控制物理量,装置运行在自动方式下具有投切决定权,即在装置的运行过程中,动态功率补偿控制器控制能自动根据采集到的电网各项参数对滤波和补偿回路进行自动投切,跟踪速度快,反应迅速,滤波和补偿效果好。
在此值得一提的是,本装置中采用的自动控制器是我公司集多年生产变电站VQC 电压无功自动补偿装置和无源滤波自动控制装置的丰富经验,融入当今最先进的计算方法,采用当代最新的DSP 数字信号处理器研制而成,它具有采样时间短、运算快捷、投切反应迅速、抗干扰能力强、可靠性高和寿命长等特点。
JKW5C无功功率自动补偿控制器是低压电容器的配套产品。
本公司根据不同用户的需求,成功地开发了JKL5C、JKL8C、JKG2B、JKGF、 JKW5C等五种型号的智能化系列控制器,控制路数有4,6,8,10,12不等。
产品采用微型计算机控制,技术先进、功能完美、抗干扰力强,运行稳定可靠,补偿精度高,外形美观,是电容器厂家首选的产品。
JKW5C无功功率自动补偿控制器使用条件1、海拔高度:不超过2500米2、环境温度:-5℃~+40℃3、相对湿度:40℃时,≤50%;20℃时≤90%4、周围环境无腐蚀气体,无导电性尘埃,无易燃易爆介质。
5、安装处无剧烈振动。
JKW5C无功功率自动补偿控制器项目 ItemsJK5C/JKL8CJKG2BJKGFJKW5C额定工作电压Rated working voltage380V±20%,50Hz220V±10%,50Hz220V±10%,50Hz380V±20%,50Hz电流取样输入 Sampled input current交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)输出触点容量Output contact capacity220V×5A,380V×3A220V×5A,380V×3A220V×5A,380V×3A220V×5A,380V×3A介电强度 Dielectric strength交流3000V(AC3000V)交流3000V(AC3000V)交流4000V(AC4000V)交流3000V(AC3000V)工作方式 Working method连续 Continuous连续 Continuous连续 Continuous连续 ContinuousJKW5C无功功率自动补偿控制器投入门限Switch on threshold无功电流>1.1Ic,cosΦ<cosΦ 预置 Reactive current>1.1Ic,cosΦ<cosΦ presetCosΦ<0.93CosΦ<0.93无功电流>1.1Ic,cosΦ<cosΦ预置 Reactive current >1.1Ic, cosΦ<cosΦ preset切除门限Switch off threshold功率因数>CosΦ预置power factor>CosΦ presetCosΦ<0.98CosΦ<0.98功率因数>CosΦ预置Power factor>CosΦ preset投切延时Switching time delay5-100秒可调(5-100s adjustable)5-100秒可调(5-100s adjustable)40秒(40s)5-100V可调(5-100s adjustable)过电压保护Over-voltage protection400-450V可调(400-450v adjustable)230-250V可调(230-250v adjustable)230-250V可调(230-250v adjustable)400-450V可调(400-450v adjustable)JKW5C无功功率自动补偿控制器取样信号相序Phase sequence of sampling signal自动鉴别Automatic identifying自动鉴别<span 宋体';background:#f0efea;color:#333333;。

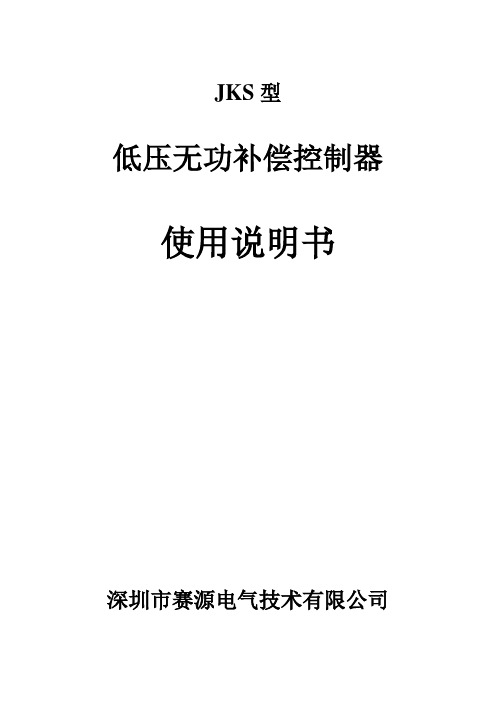

JKS型低压无功补偿控制器使用说明书深圳市赛源电气技术有限公司一:概述1、概述关于本说明书本说明书旨在指导用户进行JKS型低压无功补偿控制器的安装和操作。
在使用该产品之前,请认真阅读本说明书,并予以妥善保管。
控制器只有在正确地设置了参数后,才能正确可靠地使用。
安全性1)该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。
2)确保该控制器的工作电压在AC380V±20%、50HZ±10%范围内。
3)不要随意打开控制器的外壳,以防触电。
4)在断开与控制器连接的电流互感器之前,要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。
使用条件1)环境温度:-25℃至+65℃2)海拨高度:不超过2000M3)大气条件:空气湿度不超过90%4)环境条件:介质无导电尘埃2、选型型号命名:产品选型:型号继电器输出直流电压输出JKS-4J JKS-4DJKS-6J JKS-6DJKS-8J JKS-8DJKS-10J JKS-10DJKS-12J JKS-12D通讯型JKSB-12J JKSB-12D3、技术参数执行标准:电力工业行业标准《DL / T 597—1996 》《JB/T 9663-1992》基本参数工作电压:AC 380V±20%50Hz ± 10%(可用于220V电压)取样电压:AC 380V±20%50Hz ± 10%(可用于220V电压)取样电流:AC 0-5A本机功耗:≤12VA测量灵敏度:30mA测量精度:电压:级电流:级功率因数:级有功功率:级无功功率:级频率:级外形尺寸:144144110mm安装开孔尺寸:138138mm技术特点1)控制物理量:无功功率,无补偿呆区,小负荷不产生投切振荡。
2)自动识别相序功能:当输入B、C相电压和A相电流正确接线后,电流互感器的次级接线端S1和S2可以任意接入而不会影响控制器的正确工作[见注1,P8] 。
求质量之上乘守信誉于天下系列无功智能补偿装置山东特安电气有限公司SHANDONG TEAN ELECTRIC CO., LTD目录一、产品简介.................................................................................................... 错误!未定义书签。
二、产品型号及含义........................................................................................ 错误!未定义书签。
三、主要技术指标............................................................................................ 错误!未定义书签。
四、原理简介.................................................................................................... 错误!未定义书签。
五、接线与运行................................................................................................ 错误!未定义书签。
六、参数设置.................................................................................................... 错误!未定义书签。
七、装置外形尺寸............................................................................................ 错误!未定义书签。
八、安装方法和注意事项................................................................................ 错误!未定义书签。
九、相关资料.................................................................................................... 错误!未定义书签。
附一一次原理图............................................................................................ 错误!未定义书签。
附二安装图.................................................................................................... 错误!未定义书签。
一、产品简介随着国民经济的高速发展和人民生活水平的提高,社会对电力的需求日益增长,对供电的可靠性和供电质量提出更高的要求。
由于负荷的不断增加对电网无功的要求也随之增加。
无功功率如同有功功率一样是保证电力系统电能质量,电压质量,降低网损和安全运行不可缺少的部分。
解决好无功补偿问题对降损节能有着极为重要的意义,这是当前供电系统优先关注的缘由。
配电系统的无功补偿大致有以下几种方式:1、10KV变电站集中补偿2、10KV线路自动投切电容器补偿3、380V配电侧分组投切电容器补偿4、用户终端分散补偿其中3、4是投资少,补偿效果最为显着也是采用最广的方式。
我公司生产的系列无功智能补偿装置就是适应上述两种补偿方式的新一代智能化补偿装置,主要部件采用了JKL型和JKWF型无功自动补偿控制器及相配套的新型选相开关。
前者采用了国内最先进的单片机控制技术和高精度模拟量采样技术。
在硬件设置和软件设计中考虑了优化的抗干扰措施,因此具有很高的稳定性和可靠性。
产品符合JB/T9663-1999标准,广泛用于不同的电网条件。
新型选相开关是新一代的电容器投切开关,较之于传统的接触器,可控硅或复合开关有无法替代的优点,实现了电容器的电压过零投入,避免合闸涌流的出现;电流过零切除,不产生暂态过电压,从而不危及电容器的安全,延长电容器的使用寿命,新型选相开关利用MCU技术,控制精度高,功耗极小,成本低,运行可靠。
这种新型的投切开关是当前的必然趋势。
低压配电系统三相负荷除了基本平衡工况之外,对于城网和居民小区其三相负荷不尽相同。
为了满足此种工况,系列无功智能补偿装置包含二种补偿方式:一是共补;二是分补。
前者适用于三相负载基本平衡的工业负荷,后者就是为了补偿三相不平衡负载的无功而设计的。
选相开关是可分相控制的,而控制器采用JKWF系列智能无功功率分相补偿控制器,它能根据负载工况实现共补和分补的综合调控,实现无功最优补偿。
本装置外壳防护级检验、保护分别符合JB/T7113-1993中相应要求,适用于户外持续运行。
本系列产品适用于城网、农网、工矿企业、生活小区等低压配电系统。
二、产品型号及含义三、主要技术指标1、环境条件(1)环境温度:-25℃~+50℃(2)相对湿度:+25℃时≤90%(3)海拔高度:≤2000m(4)周围介质:无腐蚀性气体,无导电尘埃,无易燃易爆危险品(5)地震烈度:≤8级2、控制器工作电源:AC380V/220V,50HZ,功耗<10W3、控制参数(1)电压等级:400Vac(2)保护:过压/欠流、过流、短路保护(3)控制方式:三相共补或三相分补、循环投切(4)过压、欠流、投入门限、切除门限,延时等参数可由用户自行设置(5)投切级数为1~12级(6)采样参量:无功功率Q和功率因数COS四、原理简介一次原理见图1,共补型无功补偿:输入信号来自任一相电压及同一相的电流(如电压取自A相,则电流取自A相),而分补型无功补偿需要同时采样三相电压三相电流,控制器根据采样所得电压电流值经软件程序分析计算,求得当前无功缺额和功率因数值,经与设定值进行比较将有关数据输入逻辑控制电路,经输出端口控制电容器的投切,从而进行无功补偿。
根据不同补偿方式,本公司生产两种选相开关:TAXK-G型用于三相共补;TAXK-F型用于三相分补,前者适用于三相负荷基本平衡的工业负载,后者适用于三相负荷不平衡的生活负载,诸如生活小区、办公楼等。
不同补偿方式所应用的控制器也不相同,一般共补方式采用JKL型控制器,分补或共补加分补方式采用JKWF型控制器。
本公司生产的TAXK系列选相开关其控制方式灵活,既可用于220Vac控制,也可采用DC12V直流控制或485通讯。
常规出厂时直流控制端(COM)为直流负极性,如要应用于正极性时应在订货时说明。
五、接线与运行1、安装:需接入箱(屏)内的线共有:A、B、C、N四根进线和由相应相CT输出的电流信号线(电流取自负荷电流与补偿装置总电流,即变压器出口或线路电源侧)。
A、B、C 三相接入空气开关入口端的对应相,电缆的线径取每平方毫米4-6A为宜(以铜芯为佳)。
CT二次输出的电流信号线接在装置的电流端子上。
2、装置接线图,控制器后背端子及选相开关连接图:见图并参照相应控制器说明书。
3、装置箱体必须可靠接地,外接地线的截面不得小于10mm2 (铜芯线)。
4、安装完毕后在投运前应作常规的绝缘检查,经检查正确即可投入运行。
六、参数设置1、共补型控制器:JKL控制器面板可进行下列参数设置:(1)控制器由四位数码管(LED)显示状态参数,第一位LED显示功能代码,后三位显示状态参数,根据代码表按∩(选择)的功能代码。
(2)参数修改:当选定某种功能代码后,释放选择键按∧(递增)或∨(递减)键,设定参数,释放按键30秒后,显示返回自动状态。
(3)手动运行:按∩(选择)键第一位LED显示H即进入手动运行状态,按∧键,手动投入。
按∨键手动切除。
具体设置见控制器说明书(4)附表1:产品选型规格参数2、分补型JKWF型智能无功功率分相补偿控制器参数设置:用户可对下列参数设置。
七、装置外形尺寸无功补偿装置分户内(屏式)和户外(柱上柜式)二种,一般户内补偿容量较大,电容器投切组数较多,常用PGL、GGD等。
可按标准尺寸也可按用户需要非标准尺寸组屏;户外补偿容量较小,所以柜体多为非标形式。
八、安装方法和注意事项1、本箱形补偿装置只适用于柱上安装。
2、电流互感器应安装在电源线总线路上,使CT上通过的总电流包括负载电流和补偿电流之和。
3、箱内各元件的容量是经过计算配置的,用户不得擅自增减,以免造成不必要的损失。
4、装置在运行时严禁非专业人员打开箱门,以防触电。
5、产品在安装完毕后,投入运行前须进行下列核查和试验:①电器元件的安装应紧固,不松动,操作机构灵活。
②电源连线正确良好,电流信号线接线正确。
③接地线连接正确。
④用500V摇表测定主回路绝缘电阻不得小于100MΩ。
6、装置运行一定时期后应定期巡视、观察电容器投切是否正常,发现异常及时停电检修。
检修前必须断开电源,由于电容器带有很高的残压,所以必须在所有电容器充分放电后方可进行检修!九、相关资料1、确定补偿容量的几种方法:①从提高功率因数确定补偿容量:设电力网最大负荷月的平均有功功率为Pav,补偿前的功率因数为COS1,补偿后的功率因数为COS2Q=-则所需补偿容量C②从降低线损要求确定补偿容量:已知补偿前的功率因数COS1,补偿前线损△P1及补偿后要求的线损△P2,则补偿后线损下降率△P%为:△P%=[(△P1-△P2)/ △P1]×100%=[1-(COS1/ COS2)2] ×100% (1)由(1)式即可求得补偿后的功率值因数COS2值再根据Qc=Pav(tg1-tg2)求得需要补偿容量Qc附一一次原理图图1 一次原理图附二安装图图2 安装示意图公司主要生产以下产品TAXK系列选相开关TAZB系列智能补偿模块系列无功智能补偿装置GWB柱上式高压无功自动补偿装置RPC型10KV综合无功自动补偿装置WZK-I型户外高压电容器自动控制装置JKL型、JKWF系列补偿控制器谐波治理装置有机复合外套金属氧化物避雷器避雷器在线监测仪、计数器10KV跌落式熔断器。
