第一章 半导体中的电子状态 例题：第一章 半导体中的电子状态例1. 证明:对于能带中的电子，K 状态和-K 状态的电子速度大小相等,方向相反。
即：v(k )= －v(－k )，并解释为什么无外场时，晶体总电流等于零。
思路与解：K 状态电子的速度为：1()()()()[]x y zE k E k E k v k i j k h k k k ∂∂∂=++∂∂∂ （1）同理，－K 状态电子的速度则为：1()()()()[]x y zE k E k E k v k i j k h k k k ∂-∂-∂--=++∂∂∂ （2）从一维情况容易看出：()()x x E k E k k k ∂-∂=-∂∂ （3）同理有：()()yy E k E k k k ∂-∂=-∂∂ （4）()()zz E k E k k k ∂-∂=-∂∂ （5） 将式（3）（4）（5）代入式（2）后得：1()()()()[]x y zE k E k E k v k i j k h k k k ∂∂∂-=-++∂∂∂ （6）利用（1）式即得：v(－k )= －v(k )因为电子占据某个状态的几率只同该状态的能量有关，即： E(k)=E(－k)故电子占有k 状态和-k 状态的几率相同，且v(k)=－v(－k)，故这两个状态上的电子电流相互抵消，晶体中总电流为零。
评析：该题从晶体中作共有化运动电子的平均漂移速度与能量E 的关系以及相同能量状态电子占有的机率相同出发，证明K 状态和-K 状态的电子速度大小相等，方向相反，以及无电场时，晶体总电流为零。
例2. 已知一维晶体的电子能带可写成：2271()(cos 2cos6)88h E k ka ka m a ππ=-+式中，a 为晶格常数。
试求：（1） 能带的宽度；（2） 能带底部和顶部电子的有效质量。
思路与解：（1）由E(k)关系得：223(2sin 2sin 6)4dE h ka ka dk m a πππ=-＝231(3sin 2sin 2)4h ka ka m a πππ- （1）222221(18sin 2cos 2cos 2)2d E h ka ka ka dk m ππππ=- （2）令 0dE dk = 得：21sin 212ka π= 1211cos 2()12ka π∴=±当cos 2ka π=2）得：222211(180121221212d E h dk m mπ=⨯=>对应E(k)的极小值。

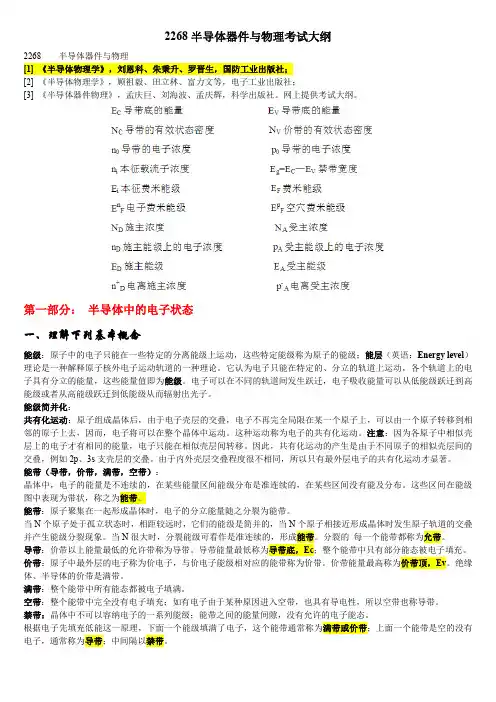

2268半导体器件与物理考试大纲2268 半导体器件与物理[1] 《半导体物理学》，刘恩科、朱秉升、罗晋生，国防工业出版社；[2] 《半导体物理学》，顾祖毅、田立林、富力文等，电子工业出版社；[3] 《半导体器件物理》，孟庆巨、刘海波、孟庆辉，科学出版社。
网上提供考试大纲。
第一部分：半导体中的电子状态一、理解下列基本概念能级：原子中的电子只能在一些特定的分离能级上运动，这些特定能级称为原子的能级；能层（英语：Energy level）理论是一种解释原子核外电子运动轨道的一种理论。
它认为电子只能在特定的、分立的轨道上运动，各个轨道上的电子具有分立的能量，这些能量值即为能级。
电子可以在不同的轨道间发生跃迁，电子吸收能量可以从低能级跃迁到高能级或者从高能级跃迁到低能级从而辐射出光子。
能级简并化：共有化运动：原子组成晶体后，由于电子壳层的交叠，电子不再完全局限在某一个原子上，可以由一个原子转移到相邻的原子上去，因而，电子将可以在整个晶体中运动。
这种运动称为电子的共有化运动。
注意：因为各原子中相似壳层上的电子才有相同的能量，电子只能在相似壳层间转移。
因此，共有化运动的产生是由于不同原子的相似壳层间的交叠，例如2p、3s支壳层的交叠。
由于内外壳层交叠程度很不相同，所以只有最外层电子的共有化运动才显著。
能带（导带，价带，满带，空带）：晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。
这些区间在能级图中表现为带状，称之为能带。
能带：原子聚集在一起形成晶体时，电子的分立能量随之分裂为能带。
当N个原子处于孤立状态时，相距较远时，它们的能级是简并的，当N个原子相接近形成晶体时发生原子轨道的交叠并产生能级分裂现象。
当N很大时，分裂能级可看作是准连续的，形成能带。
分裂的每一个能带都称为允带。
导带：价带以上能量最低的允许带称为导带。
导带能量最低称为导带底，Ec；整个能带中只有部分能态被电子填充。
半导体物理习题答案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】第一章半导体中的电子状态例1.证明:对于能带中的电子，K状态和-K状态的电子速度大小相等,方向相反。
即：v(k)= －v(－k)，并解释为什么无外场时，晶体总电流等于零。
解：K状态电子的速度为：（1）同理，－K状态电子的速度则为：（2）从一维情况容易看出：（3）同理有：（4）（5）将式（3）（4）（5）代入式（2）后得：（6）利用（1）式即得：v(－k)= －v(k)因为电子占据某个状态的几率只同该状态的能量有关，即：E(k)=E(－k)故电子占有k状态和-k状态的几率相同，且v(k)=－v(－k)故这两个状态上的电子电流相互抵消，晶体中总电流为零。
例2.已知一维晶体的电子能带可写成：式中，a为晶格常数。
试求：（2）能带底部和顶部电子的有效质量。
解：（1）由E(k)关系（1）（2）令得：当时，代入（2）得：对应E(k)的极小值。
当时，代入（2）得：对应E(k)的极大值。
根据上述结果，求得和即可求得能带宽度。
故：能带宽度（3）能带底部和顶部电子的有效质量：习题与思考题：1 什么叫本征激发温度越高，本征激发的载流子越多，为什么试定性说明之。
2 试定性说明Ge、Si的禁带宽度具有负温度系数的原因。
3 试指出空穴的主要特征。
4 简述Ge、Si和GaAs的能带结构的主要特征。
5 某一维晶体的电子能带为其中E0=3eV，晶格常数a=5×10-11m。
求：（2）能带底和能带顶的有效质量。
6原子中的电子和晶体中电子受势场作用情况以及运动情况有何不同原子中内层电子和外层电子参与共有化运动有何不同7晶体体积的大小对能级和能带有什么影响？8描述半导体中电子运动为什么要引入“有效质量”的概念？用电子的惯性质量描述能带中电子运动有何局限性？9 一般来说，对应于高能级的能带较宽，而禁带较窄，是否如此为什么10有效质量对能带的宽度有什么影响？有人说：“有效质量愈大，能量密度也愈大，因而能带愈窄。
