半导体物理第1章 半导体中的电子状态

半导体物理思考题第一章半导体中的电子状态1、为什么内壳层电子能带窄，外层电子能带宽？答：内层电子处于低能态，外层电子处于高能态，所以外层电子的共有化运动能力强，因此能带宽。

（原子的内层电子受到原子核的束缚较大，与外层电子相比，它们的势垒强度较大。

）2、为什么点阵间隔越小，能带越宽？答：点阵间隔越小，电子共有化运动能力越强，能带也就越宽。

3、简述半导体的导电机构答：导带中的电子和价带中的空穴都参与导电。

4、什么是本征半导体、n 型半导体、p 型半导体？答：纯净晶体结构的半导体称为本征半导体；自由电子浓度远大于空穴浓度的杂质半导体称为n 型半导体；空穴浓度远大于自由电子浓度的杂质半导体称为p 型半导体。

5、什么是空穴？电子和空穴的异同之处是什么？答：（1）在电子脱离价键的束缚而成为自由电子后，价键中所留下的空位叫空穴。

（2）相同点：在真实空间的位置不确定；运动速度一样；数量一致（成对出现）。

不同点：有效质量互为相反数；能量符号相反；电子带负电，空穴带正电。

6、为什么发光器件多半采用直接带隙半导体来制作？答：直接带隙半导体中载流子的寿命很短，同时，电子和空穴只要一相遇就会发生复合，这种直接复合可以把能量几乎全部以光的形式放出，因此发光效率高。

7、半导体的五大基本特性答：(1)负电阻温度效应：温度升高，电阻减小。

(2)光电导效应：由辐射引起的被照射材料的电导率改变的现象。

(3) 整流效应：加正向电压时，导通；加反向电压时，不导通。

(4) 光生伏特效应：半导体和金属接触时，在光照射下产生电动势。

(5) 霍尔效应：通有电流的导体在磁场中受力的作用，在垂直于电流和磁场的方向产生电动势的现象。

第二章半导体中杂质和缺陷能级1、简述实际半导体中杂质与缺陷来源。

答：①原材料纯度不够；②制造过程中引入；③人为控制掺杂。

2、什么是点缺陷、线缺陷、面缺陷？答：( 1)点缺陷：三维尺寸都很小，不超过几个原子直径的缺陷； (2)线缺陷：三维空间中在二维方向上尺寸较小，在另一维方向上尺寸较大的缺陷；(3)面缺陷：二维尺寸很大而第三维尺寸很小的缺陷。

半导体物理思考题第一章半导体中的电子状态1、为什么内壳层电子能带窄，外层电子能带宽？答：内层电子处于低能态，外层电子处于高能态，所以外层电子的共有化运动能力强，因此能带宽。

（原子的内层电子受到原子核的束缚较大，与外层电子相比，它们的势垒强度较大。

）2、为什么点阵间隔越小，能带越宽？答：点阵间隔越小，电子共有化运动能力越强，能带也就越宽。

3、简述半导体的导电机构答：导带中的电子和价带中的空穴都参与导电。

4、什么是本征半导体、n型半导体、p型半导体？答：纯净晶体结构的半导体称为本征半导体；自由电子浓度远大于空穴浓度的杂质半导体称为n型半导体；空穴浓度远大于自由电子浓度的杂质半导体称为p型半导体。

5、什么是空穴？电子和空穴的异同之处是什么？答：（1）在电子脱离价键的束缚而成为自由电子后，价键中所留下的空位叫空穴。

（2）相同点：在真实空间的位置不确定；运动速度一样；数量一致(成对出现)。

不同点：有效质量互为相反数；能量符号相反；电子带负电，空穴带正电。

6、为什么发光器件多半采用直接带隙半导体来制作？答：直接带隙半导体中载流子的寿命很短，同时，电子和空穴只要一相遇就会发生复合，这种直接复合可以把能量几乎全部以光的形式放出，因此发光效率高。

7、半导体的五大基本特性答：(1)负电阻温度效应：温度升高，电阻减小。

(2)光电导效应：由辐射引起的被照射材料的电导率改变的现象。

(3)整流效应：加正向电压时，导通；加反向电压时，不导通。

(4)光生伏特效应：半导体和金属接触时，在光照射下产生电动势。

(5)霍尔效应：通有电流的导体在磁场中受力的作用，在垂直于电流和磁场的方向产生电动势的现象。

第二章半导体中杂质和缺陷能级1、简述实际半导体中杂质与缺陷来源。

答：①原材料纯度不够；②制造过程中引入；③人为控制掺杂。

2、什么是点缺陷、线缺陷、面缺陷？答：（1）点缺陷：三维尺寸都很小，不超过几个原子直径的缺陷；（2）线缺陷：三维空间中在二维方向上尺寸较小，在另一维方向上尺寸较大的缺陷；（3）面缺陷：二维尺寸很大而第三维尺寸很小的缺陷。

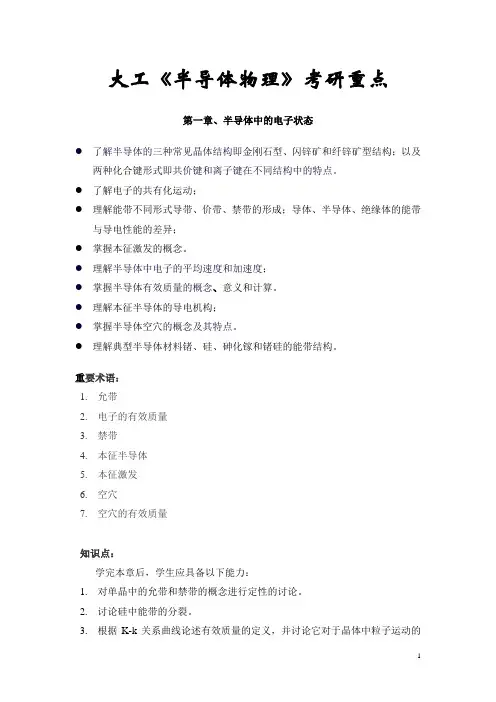

大工《半导体物理》考研重点第一章、半导体中的电子状态●了解半导体的三种常见晶体结构即金刚石型、闪锌矿和纤锌矿型结构；以及两种化合键形式即共价键和离子键在不同结构中的特点。

●了解电子的共有化运动；●理解能带不同形式导带、价带、禁带的形成；导体、半导体、绝缘体的能带与导电性能的差异；●掌握本征激发的概念。

●理解半导体中电子的平均速度和加速度；●掌握半导体有效质量的概念、意义和计算。

●理解本征半导体的导电机构；●掌握半导体空穴的概念及其特点。

●理解典型半导体材料锗、硅、砷化镓和锗硅的能带结构。

重要术语：1.允带2.电子的有效质量3.禁带4.本征半导体5.本征激发6.空穴7.空穴的有效质量知识点：学完本章后，学生应具备以下能力：1.对单晶中的允带和禁带的概念进行定性的讨论。

2.讨论硅中能带的分裂。

3.根据K-k关系曲线论述有效质量的定义，并讨论它对于晶体中粒子运动的意义。

4.本征半导体与本征激发的概念。

5.讨论空穴的概念。

6.定性地讨论金属、绝缘体和半导体在能带方面的差异。

第二章、半导体中的杂质和缺陷能级●掌握锗、硅晶体中的浅能级形成原因，多子和少子的概念；●了解浅能级杂质电离能的计算；●了解杂质补偿作用及其产生的原因；。

●了解锗、硅晶体中深能级杂质的特点和作用；●理解错误!未找到引用源。

-错误!未找到引用源。

族化合物中的杂质能级的形成及特点；●了解等电子陷阱、等电子络合物以及两性杂质的概念；●了解缺陷（主要是两类点缺陷弗仑克耳缺陷和肖脱基缺陷）、位错（一种线缺陷）施主或受主能级的形成。

重要术语1.受主原子2.载流子电荷3.补偿半导体4.完全电离5.施主原子6.非本征半导体7.束缚态知识点：学完本章后，学生应具备如下能力：1.描述半导体内掺人施主与受主杂质后的影响。

2.理解完全电离的概念。

第三章热平衡时半导体中载流子的统计分布●掌握状态密度，费米能级的概念；●掌握载流子的费米统计分布和波尔兹曼统计分布；●掌握本征半导体的载流子浓度和费米能级公式推导和计算；●掌握非简并半导体载流子浓度和费米能级公式推导和计算、杂质半导体的载流子浓度以及费米能级随掺杂浓度以及温度变化的规律；●了解简并半导体及其简并化条件。

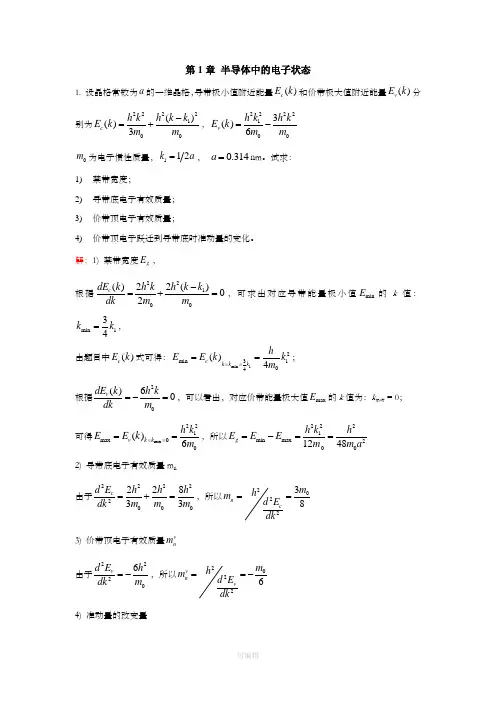

第1章 半导体中的电子状态1. 设晶格常数为a 的一维晶格，导带极小值附近能量()c E k 和价带极大值附近能量()v E k 分别为2222100()()3c h k k h k E k m m -=+，22221003()6v h k h k E k m m =-0m 为电子惯性质量，112k a =， 0.314a =nm 。

试求：1) 禁带宽度；2) 导带底电子有效质量； 3) 价带顶电子有效质量；4) 价带顶电子跃迁到导带底时准动量的变化。

解：1) 禁带宽度g E ，根据22100()2()202c dE k h k k h k dk m m -=+=，可求出对应导带能量极小值min E 的k 值：min 134k k =， 由题目中()c E k 式可得：min 12min 3104()4c k k k h E E k k m ====； 根据20()60v dE k h k dk m =-=，可以看出，对应价带能量极大值max E 的k 值为：k max = 0；可得max 221max 00()6v k k h k E E k m ====，所以2221min max 2001248g h k h E E E m m a=-== 2) 导带底电子有效质量m n由于2222200022833c d E h h h dk m m m =+=，所以202238nc m h md E dk== 3) 价带顶电子有效质量vn m由于22206v d E h dk m =-，所以20226v nv m h m d E dk ==- 4) 准动量的改变量min max 133()48hh k h k k hk a∆=-==2. 晶格常数为0.25 nm 的一维晶格，当外加102 V/m 、107 V/m 的电场时，试分别计算电子自能带底运动到能带顶所需的时间。

解：设电场强度为E ，电子受到的力f 为dkf hqE dt==（E 取绝对值），可得h dt dk qE =， 所以12012ta h h t dt dk qE qE a===⎰⎰，代入数据得： 34619106.62108.310()1.6102(2.510)t s E E----⨯⨯==⨯⨯⨯⨯⨯ 当E = 102 V/m 时，88.310t s -=⨯；当E = 107 V/m 时，138.310t s -=⨯。

第一章 半导体中的电子状态1.导体、半导体、绝缘体的划分：Ⅰ导体内部存在部分充满的能带，在电场作用下形成电流；Ⅱ绝缘体内部不存在部分充满的能带，在电场作用下无电流产生； Ⅲ半导体的价带是完全充满的，但与之上面靠近的能带间的能隙很小，电子易被激发到上面的能带，使这两个能带都变成部分充满，使固体导电。

2.电子的有效质量是*n m ，空穴的有效质量是*p m ；**np m m -=，电量等值反号，波矢k 与电子相同 能带底电子的有效质量是正值，能带顶电子的有效质量是负值。

能带底空穴的有效质量是负值，能带顶空穴的有效质量是正值。

3.半导体中电子所受的外力dtdkh f ⋅=的计算。

4.引进有效质量的意义：概括了半导体内部势场的作用，使得在解决半导体中电子在外力作用下的运动规律时，可以不涉及半导体内部势场的作用。

第二章 半导体中杂质和缺陷能级1.施主能级：被施主杂质束缚的电子的能量状态称为施主能级E D ；施主能级很接近于导带底；受主能级：被受主杂质束缚的空穴的能量状态称为受主能级E A ；受主能级很接近于价带顶。

施主能级图 受主能级图2.浅能级杂质：杂质的电离能远小于本征半导体禁带宽度的杂质，电离后向相应的能带提供电子或空穴。

深能级杂质：能级位于禁带中央位置附近，距离相应允带差值较大。

深能级杂质起复合中心、陷阱作用；浅能级杂质起施主、受主作用。

3.杂质的补偿作用：半导体中同时含有施主和受主杂质，施主和受主先相互抵消，剩余的杂质发生电离。

在Ⅲ-Ⅴ族半导体中(Ga-As )掺入Ⅳ族杂质原子(Si )，Si 为两性杂质，既可作施主，亦可作受主。

设315100.1-⨯=cm N A ，316101.1-⨯=cm N D ；则316100.1-⨯=-=cm N N n A D 由p n n i ⋅=2，可得p 值；①p n ≈时，近似认为本征半导体，i F E E =；②p n μμ=时，本征电导p n σσ=； p n >>时，杂质能级靠近导带底；第三章 半导体中载流子的统计分布1.费米分布函数(简并半导体)⎪⎪⎭⎫ ⎝⎛⋅-+=Tk E E E f F 0exp 11)((本征)；⎪⎪⎭⎫ ⎝⎛⋅-+=T k E E E f F 0exp 2111)((杂质)；玻尔兹曼分布函数(非简并半导体) ⎪⎪⎭⎫ ⎝⎛⋅-=T k E A E f B0exp )(；2.费米能级：TF N F E ⎪⎭⎫⎝⎛∂∂==μ；系统处于热平衡状态，也不对外界做功的情况下，系统中增加一个电子所引起系统自由能的变化，等于系统的化学势，也就是等于系统的费米能级。

第一章 半导体中的电子状态§1.1 锗和硅的晶体结构特征 金刚石结构的基本特征§1.2 半导体中的电子状态和能带 电子共有化运动概念绝缘体、半导体和导体的能带特征。

几种常用半导体的禁带宽度； 本征激发的概念§1。

3 半导体中电子的运动 有效质量导带底和价带顶附近的E(k ）~k 关系()()2*2nk E k E m 2h -0=; 半导体中电子的平均速度dEv hdk=; 有效质量的公式：222*11dk Ed h m n =。

§1。

4本征半导体的导电机构 空穴空穴的特征：带正电；p n m m **=-；n p E E =-；p n k k =-§1。

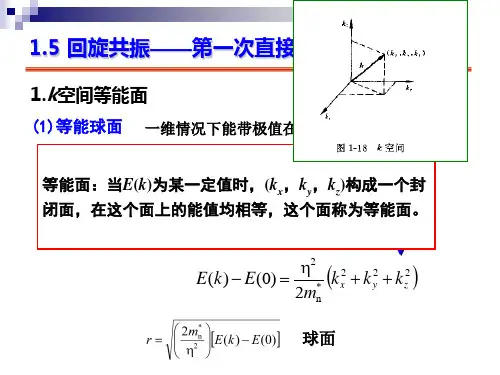

5 回旋共振§1.6 硅和锗的能带结构 导带底的位置、个数； 重空穴带、轻空穴第二章 半导体中杂质和缺陷能级§2。

1 硅、锗晶体中的杂质能级基本概念：施主杂质，受主杂质,杂质的电离能，杂质的补偿作用。

§2。

2 Ⅲ—Ⅴ族化合物中的杂质能级 杂质的双性行为第三章 半导体中载流子的统计分布热平衡载流子概念§3。

1状态密度定义式：()/g E dz dE =；导带底附近的状态密度：()()3/2*1/232()4ncc m g E VE E h π=-；价带顶附近的状态密度：()()3/2*1/232()4p v Vm g E V E E hπ=-§3.2 费米能级和载流子的浓度统计分布 Fermi 分布函数：()01()1exp /F f E E E k T =+-⎡⎤⎣⎦；Fermi 能级的意义：它和温度、半导体材料的导电类型、杂质的含量以及能量零点的选取有关.1）将半导体中大量的电子看成一个热力学系统，费米能级F E 是系统的化学势；2）F E 可看成量子态是否被电子占据的一个界限。

3）F E 的位置比较直观地标志了电子占据量子态的情况,通常就说费米能级标志了电子填充能级的水平。

半导体物理考点归纳第一章 半导体中的电子状态一．名词解释1.电子的共有化运动：（P10）原子组成晶体后，由于电子壳的交叠，电子不再局限于某一个原子上，可以由一个原子转移到相邻的原子上去。

因而，电子可以在整个晶体中运动。

这种运动称为电子的共有化运动。

2.单电子近似：（P11）单电子近似方法认为，晶体中德电子是在周期性排列且固定不动的原子核势场，以及其他大量电子的平均势场中运动，这个势场是周期性变化的，且其周期与晶格周期相同。

3.有效质量：（P19）有效质量2*22n h m d Edk =，它直接把外力f 和电子的加速度联系起来，而内部势场的作用则由有效质量加以概括。

二．判断题1.金刚石和闪锌矿结构的结晶学原胞都是双原子复式格子，而纤锌矿结构与闪锌矿结构型类似，以立方对称的正四面体结构为基础。

（X ）金刚石型结构为单原子复式格子，纤锌矿型是六方对称的。

2.硅晶体属于金刚石结构。

（√）3.Ge 的晶格是单式格子。

（X ） （复式）4.有效质量都是正的。

（X ） （有正有负）5.能带越窄，有效质量越小。

（X ）（2*22n h m d Edk =，能带越窄，二次微商越小，有效质量越大） 6.硅锗都是直接带隙半导体。

（X ） （间接）7.Ge 和Si 的价带极大值均位于布里渊区的中心，价带中空穴主要分布在极大值附近，对应同一个k 值，()E k 可以有两个值。

8.实际晶体的每个能带都同孤立原子的某个能级相当，实际晶体的能带完全对应于孤立原子的能带。

（X ） （不相当，不完全对应）三．填空题1.晶格可以分为7大晶系，14种布拉菲格子，按照每个格子所包含的各点数，可分为原始格子，体心，面心，底心。

2.如今热门的发光材料LED 是直接带隙半导体，该种材料的能带结构特点是当k=0时的能谷的极值小。

3.Ge 、Si 是间接带隙半导体，InSb 、GaAs 是直接带隙半导体。

4.回旋共振实验中能测出明显的共振吸收峰，就要求样品纯度高，而且要在低温下进行。

半导体物理第一章半导体中的电子状态单电子近似：即假设每个电子是在周期性排列且固定不动的原子核势场及其他电子的平均势场中运动。

该势场是具有与晶格同周期的周期性势场。

1.1半导体的晶格结构和结合性质1.大量的硅、锗原子组合成晶体靠的是共价键结合，他们的晶体结构与碳原子组成的一种金刚石晶格都属于金刚石型结构。

2.闪锌矿型结构（见课本8页）1.2半导体中电子的状态和能带1.Φ(r,t)=Ae i(k.r−wt) k为平面波的波数2.k=|k|=2л/λ波的传播方向为与波面法线平行3.在晶体中波函数的强度也随晶格周期性变化，所以在晶格中各点找到该电子的概率也具有周期性变化的性质。

这反映了电子不再完全局限在某一个原子上，而是可以从晶胞中某一点自由运动到其他晶胞内的对应点，因而电子可以在整个晶体中运动，这种运动称为电子在晶体内的公有化运动。

1.3半导体中的电子的运动有效质量1.导带低电子的有效能量1h2(d2Edk2)k=0=1m n∗2.引进有效质量的意义在于它概括了半导体内部势场的作用，使得在解决半导体中的电子外力作用下的运动规律时，可以不涉及半导体内部势场的作用。

3.能量带越窄二次微商越小，有效质量越大。

内层电子的能量带越窄，有效质量大；外层电子的能量带宽，有效质量小。

1.4本征半导体的到点机构空穴1.可以认为这个空状态带有正电。
