实验一 信号频谱的测量一、实验目的1、掌握信号频谱的测量方法，加深对周期信号频谱特点的了解。

2、研究矩形脉冲时域周期和脉宽的变化对频谱结构的影响，了解时域和频域间的关系。

3、学习TH-SG01P 型功率函数信号发生器各旋钮、开关的作用及其使用方法。

4、学习虚拟示波器的使用方法。

二、原理及说明1、周期信号的频谱分为幅度谱、相位谱和功率谱三种，分别是信号各频率分量的振幅，初相和功率按频率由低到高依次排列构成的图形。

通常讲的频谱指幅度谱，它可选频表或波形分析仪逐个频率测试而得，也可用频率谱仪直接显示，现在更多的是应用虚拟示波器的FFT 变换来实现。

2、连续周期信号频谱的特点是离散性、谐波性和幅度总趋势的收敛性，可以通过对正弦波、三角波、方波（或矩形脉冲）频谱的具体测试而得到验证。

（1）、正弦波的频谱特别简单，即本身频率的振幅，如图1-1所示。

图1-1 正弦波及其频谱（2）、宽度为2τ，高度为A 的三角波的频谱，当2T τ=时，2()2k k A A Sa π=，如图1-2所示。

图1-2 三角波及其频谱ω12ω1k ω13ω ω1ωAk A13ω15ωω12ω 24/(5)A π24/(3)A π /2A1k ωω1ω24/A πkA（3）、矩形脉冲的频谱，122k k A A Sa Tωττ⎛⎫=⎪⎝⎭。

当为方波2T τ=时，12k k A A Sa ωτ⎛=⎝图1-3 （4）、周期型矩形脉冲的频谱按122k A Sa Tωττ⎛⎫⎪⎝⎭规律变化，它的第一个零点频率2πτ取决于脉宽τ，谱线的疏密取决于周期T 。

当脉宽τ不变时，在20πτ内谱线会增多而变密；当周期T 不变而脉宽τ减小时，其第一零点频率会增高，从而使20πτ内的谱线增多；谱线高度都会因T 增大或τ减小而降低。

因此，信号的波形和其频谱间是一一对应的，它们不过是对同一信号的两种不同描述方式罢了。

在频域中，常把20πτ的一段频率范围定义为信号的有效频带宽度，对于5T τ≥的矩形脉冲，这种定义就比较精确了。

实验一 抽样定理实验一、实验目的1、了解抽样定理在通信系统中的重要性2、掌握自然抽样及平顶抽样的实现方法3、理解低通采样定理的原理4、理解实际的抽样系统5、理解低通滤波器的幅频特性对抽样信号恢复的影响6、理解低通滤波器的相频特性对抽样信号恢复的影响7、理解平顶抽样产生孔径失真的原理8、理解带通采样定理的原理二、实验内容1、验证低通采样定理原理2、验证低通滤波器幅频特性对抽样信号恢复的影响3、验证低通滤波器相频特性对抽样信号恢复的影响4、验证带通抽样定理原理5、验证孔径失真的原理三、实验原理抽样定理原理：一个频带限制在（0，H f ）内的时间连续信号()m t ，如果以T ≤H f 21秒的间隔对它进行等间隔抽样，则()m t 将被所得到的抽样值完全确定。

（具体可参考《信号与系统》）我们这样开展抽样定理实验：信号源产生的被抽样信号和抽样脉冲经抽样/保持电路输出抽样信号，抽样信号经过滤波器之后恢复出被抽样信号。

抽样定理实验的原理框图如下：抽样/保持被抽样信号抽样脉冲低通滤波器抽样恢复信号图1抽样定理实验原理框图抽样/保持被抽样信号抽样脉冲低通滤波器抽样恢复信号低通滤波器图2实际抽样系统为了让学生能全面观察并理解抽样定理的实质，我们应该对被抽样信号进行精心的安排和考虑。

在传统的抽样定理的实验中，我们用正弦波来作为被抽样信号是有局限性的，特别是相频特性对抽样信号恢复的影响的实验现象不能很好的展现出来，因此，这种方案放弃了。

另一种方案是采用较复杂的信号，但这种信号不便于观察，如图所示：被抽样信号抽样恢复后的信号图3复杂信号抽样恢复前后对比你能分辨图中抽样恢复后信号的失真吗？因此，我们选择了一种不是很复杂，但又包含多种频谱分量的信号：“3KHz正弦波”+“1KHz正弦波”，波形及频谱如所示：图1被抽样信号波形及频谱示意图对抽样脉冲信号的考虑大家都知道，理想的抽样脉冲是一个无线窄的冲激信号，这样的信号在现实系统中是不存在的，实际的抽样脉冲信号总是有一定宽度的，很显然，这个脉冲宽度（简称脉宽）对抽样的结果是有影响的，这就是课本上讲的“孔径失真”，用不同的宽度的脉冲信号来抽样所带来的失真程度是不一样的，为了让大家能很好地理解和观察孔径失真现象，我们将抽样脉冲信号设计为脉宽可调的信号，在实验中大家可以一边调节脉冲宽度，一边从频域和时域两个方面来观察孔径失真现象。

实验五：抽样定理一、实验目的1、了解用MA TLAB 语言进行时域、频域抽样及信号重建的方法。

2、进一步加深对时域、频域抽样定理的基本原理的理解。

3、观察信号抽样与恢复的图形，掌握采样频率的确定方法和内插公式的编程方法。

二、实验内容及步骤1、阅读并输入实验原理中介绍的例题程序，观察输出的数据和图形，结合基本原理理解每一条语句的含义。

2、已知一个连续时间信号f(t)=sinc(t)，取最高有限带宽频率f m =1Hz 。

（1）分别显示原连续信号波形和F s =f m 、F s =2f m 、F s =3f m 三种情况下抽样信号的波形；dt=0.1;f0=1;T0=1/f0; fm=1;Tm=1/fm; t=-2:dt:2; f=sinc(t);subplot(4,1,1);plot(t,f);axis([min(t),max(t),1.1*min(f),1.1*max(f)]); title('原连续信号和抽样信号'); for i=1:3;fs=i*fm;Ts=1/fs; n=-2:Ts:2; f=sinc(n);subplot(4,1,i+1);stem(n,f,'filled');axis([min(n),max(n),1.1*min(f),1.1*max(f)]);课程名称 数字信号处理 实验成绩 指导教师实 验 报 告院系 信息工程学院 班级 学号 姓名 日期end-2-1.5-1-0.50.511.5200.51原连续信号和抽样信号（2）求解原连续信号和抽样信号的幅度谱； dt=0.1;f0=1;T0=1/f0; fm=1;Tm=1/fm; t=-2:dt:2; N=length(t); f=sinc(t); wm=2*pi*fm; k=0:N-1; w1=k*wm/N; F1=f*exp(-j*t'*w1)*dt;subplot(4,1,1);plot(w1/(2*pi),abs(F1));axis([0,max(4*fm),1.1*min(abs(F1)),1.1*max(abs(F1))]); for i=1:3;if i<=2 c=0;else c=1;end fs=(i+c)*fm;Ts=1/fs; n=-2:Ts:2; N=length(n); f=sinc(n); wm=2*pi*fs; k=0:N-1; w=k*wm/N; F=f*exp(-j*n'*w)*Ts;subplot(4,1,i+1);plot(w/(2*pi),abs(F));axis([0,max(4*fm),1.1*min(abs(F)),1.1*max(abs(F))]); end00.511.522.533.540.20.40.60.811.200.511.522.533.54012（3）用时域卷积的方法（内插公式）重建信号。

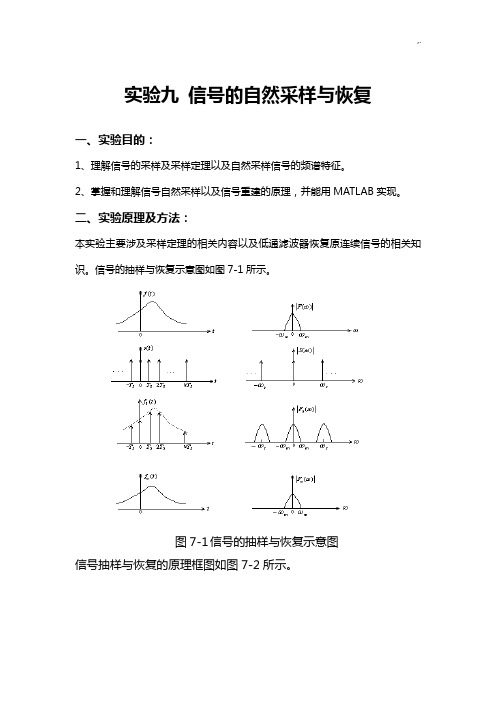

实验九信号的自然采样与恢复一、实验目的：1、理解信号的采样及采样定理以及自然采样信号的频谱特征。

2、掌握和理解信号自然采样以及信号重建的原理，并能用MATLAB实现。

二、实验原理及方法：本实验主要涉及采样定理的相关内容以及低通滤波器恢复原连续信号的相关知识。

信号的抽样与恢复示意图如图7-1所示。

图7-1 信号的抽样与恢复示意图信号抽样与恢复的原理框图如图7-2所示。

图 7－2 信号抽样与恢复的原理框图由原理框图不难看出，A/D 转换环节实现抽样、量化、编码过程；数字信号处理环节对得到的数字信号进行必要的处理；D/A 转换环节实现数/模转换，得到连续时间信号；低通滤波器的作用是滤除截止频率以外的信号，恢复出与原信号相比无失真的信号。

原信号得以恢复的条件是B f s 2≥，其中s f 为采样频率，B 为原信号占有的频带宽度。

B f 2min =为最低采样频率，当B f s 2<时，采样信号的频率会发生混迭，所以无法用低通滤波器获得原信号频谱的全部内容。

三、实验内容及步骤：给定带限信号 f(t)，其频谱为1、画出此信号的频谱图（ω的取值：-0.5π <ω <0.5π ，精度取0.01rad ）。

答：画出f(t)的频谱图即F(W)的图像 程序代码如下： #include<stdio.h> #include<math.h> #define PI 3.14 double f(double w) {if (w>=-0.5*PI && w<=0.5*PI)return cos(w);else return 0;}main(){double w,F;FILE *fp;for (w=-0.5*PI;w<=0.5*PI;w+=0.01) {F=f(w);printf("w=%.2f, F(w)=%f\n",w,F);fp=fopen("d:\\2.txt","w");fprintf(fp,"%f\t",F);}system("pause");}③F(W)的图像2、对此频域信号进行傅里叶逆变换，得到相应的时域信号，画出此信号的时域波形f(t)（t的取值：-20s<t<20s；精度取0.1s）。

一、题目要求：给定采样频率fs，两个正弦信号相加，两信号幅度不同、频率不同。

要求给定正弦信号频率的选择与采样频率成整数关系和非整数关系两种情况，信号持续时间选择多种情况分别进行频谱分析。

二、题目原理与分析：本题目要对正弦信号进行抽样，并使用fft对采样信号进行频谱分析。

因此首先对连续正弦信号进行离散处理。

实际操作中通过对连续信号间隔相同的抽样周期取值来达到离散化的目的。

根据抽样定理，如果信号带宽小于奈奎斯特频率（即采样频率的二分之一），那么此时这些离散的采样点能够完全表示原信号。

高于或处于奈奎斯特频率的频率分量会导致混叠现象。

设抽样周期为TS(抽样角频率为ωS)，则可见抽样后的频谱是原信号频谱的周期性重复，当信号带宽小于奈奎斯特频率的二分之一时不会产生频谱混叠现象。

因此，我们对采样频率的选择采取fs>2fo,fs=2fo,fs<2fo三种情况进行分析。

对信号采样后，使用fft函数对其进行频谱分析。

为了使频谱图像更加清楚，更能准确反映实际情况并接近理想情况，我们采用512点fft。

取512点fft不仅可以加快计算速度，而且可以使频谱图更加精确。

若取的点数较少，则会造成频谱较大的失真。

三、实验程序：本实验采用matlab编写程序，实验中取原信号为ft=sin(2πfXt)+2sin(10πfXt)，取频率f=1kHz，实验程序如下：f=1000;fs=20000;Um=1;N=512;T=1/fs;t=0:1/fs:0.01;ft=Um*sin(2*pi*f*t)+2*Um*sin(10*pi*f*t);subplot(3,1,1);plot(t,ft);grid on;axis([0 0.01 1.1*min(ft) 1.1*max(ft)]);xlabel('t'),ylabel('ft');title('抽样信号的连续形式');subplot(3,1,2);stem(t,ft);grid on;axis([0 0.01 1.1*min(ft) 1.1*max(ft)]);xlabel('t'),ylabel('ft');title('实际抽样信号');k=0:N-1;Fw=fft(ft,N);subplot(3,1,3);plot(k,abs(Fw));grid on;axis([0 550 -0.2 65*pi]);title('抽样信号幅度谱')在实际操作过程中，对于信号频率与采样频率所成整数倍与非整数倍关系时，信号持续时间不同时，只需改变程序中的相关语句即可。

实验一 抽样定理与信号恢复一、实验目的1. 观察离散信号频谱，了解其频谱特点；2. 验证抽样定理并恢复原信号。

二、实验原理1. 离散信号不仅可从离散信号源获得，而且也可从连续信号抽样获得。

抽样信号 Fs （t ）=F （t ）·S （t ）。

其中F （t ）为连续信号（例如三角波），S （t ）是周期为Ts 的矩形窄脉冲。

Ts 又称抽样间隔，Fs=1Ts 称抽样频率，Fs （t ）为抽样信号波形。

F （t ）、S （t ）、Fs （t ）波形如图1-1。

t-4T S -T S 0T S 4T S8T S 12T S tt02/1τ1τ2/31τ2/1τ1τ2/31τ2/1τ-(a)(b)(c)图1-1 连续信号抽样过程将连续信号用周期性矩形脉冲抽样而得到抽样信号，可通过抽样器来实现，实验原理电路如图1-2所示。

2. 连续周期信号经周期矩形脉冲抽样后，抽样信号的频谱()∑∞∞--∙=m s s m m SaTsA j )(22s F ωωπδτωτω 它包含了原信号频谱以及重复周期为fs （f s =πω2s 、幅度按ST A τSa （2τωs m ）规律变化的原信号频谱，即抽样信号的频谱是原信号频谱的周期性延拓。

因此，抽样信号占有的频带比原信号频带宽得多。

以三角波被矩形脉冲抽样为例。

三角波的频谱 F （j ω）=∑∞-∞=-K k k sa E )2()2(12τπωδππ抽样信号的频谱Fs （j ω）=式中 取三角波的有效带宽为31ω18f f s =作图，其抽样信号频谱如图1-3所示。

图1-2 信号抽样实验原理图)(2(212s m k s m k k Sa m Sa TS EA ωωωδπτωτπ--∙∙∑∞-∞=-∞=111112ττπω==f 或(b) 抽样信号频谙图1-3 抽样信号频谱图如果离散信号是由周期连续信号抽样而得，则其频谱的测量与周期连续信号方法相同，但应注意频谱的周期性延拓。

信号与系统实验实验一 常用信号分类与观察一、实验目的1、了解单片机产生低频信号源2、观察常用信号的波形特点及产生方法。

3、学会使用示波器对常用波形参数的测量。

二、实验仪器1、20MHz 双踪示波器一台。

2、信号与系统实验箱一台。

三、实验内容1、信号的种类相当的多，这里列出了几种典型的信号，便于观察。

2、这些信号可以应用到后面的“基本运算单元”和“无失真传输系统分析”中。

四、实验原理对于一个系统特性的研究，其中重要的一个方面是研究它的输入输出关系，即在一特定的输入信号下，系统对应的输出响应信号。

因而对信号的研究是对系统研究的出发点，是对系统特性观察的基本手段与方法。

在本实验中，将对常用信号和特性进行分析、研究。

信号可以表示为一个或多个变量的函数，在这里仅对一维信号进行研究，自变量为时间。

常用信号有：指数信号、正弦信号、指数衰减正弦信号、抽样信号、钟形信号、脉冲信号等。

1、正弦信号：其表达式为)sin()(θω+=t K t f ，其信号的参数：振幅K 、角频率ω、与初始相位θ。

其波形如下图所示：图 1 正弦信号2、指数信号：指数信号可表示为atKe t f =)(。

对于不同的a 取值，其波形表现为不同的形式，如下图所示：图 2 指数信号3、指数衰减正弦信号：其表达式为 ⎪⎩⎪⎨⎧><=-)0()sin()0(0)(t t Ke t t f at ω其波形如下图：图 3 指数衰减正弦信号4、抽样信号：其表达式为： sin ()tSa t t=。

)(t Sa 是一个偶函数，t = ±π,±2π,…,±n π时，函数值为零。

该函数在很多应用场合具有独特的运用。

其信号如下图所示：图4 抽样信号5、钟形信号（高斯函数）：其表达式为：2()()tf t Ee-τ= ， 其信号如下图所示：图 5 钟形信号6、脉冲信号：其表达式为)()()(T t u t u t f --=，其中)(t u 为单位阶跃函数。

1-1 本书全面、系统地介绍了现代通信原理、数据通信原理以及相关的通信技术。

全书共分三篇21章。

内容包括通信与通信系统的基本概念、模拟调制、脉冲编码调制、增量调制、数字复接与SDH 、数字信号的基带传输、数字信号的频带传输、差错控制编码、数据通信与通信网、计算机网络体系结构、通信终端与通信设备、数据交换技术、网络互连设备及其通信概念、接入网技术、蓝牙技术、IP 电话技术、光纤通信技术、卫星通信技术、移动通信技术、数字微波中继通信技术和ITS 中的通信技术。

1-2 1-31-4 什么是模拟信号？什么是数字信号？【答】参量（因变量）取值随时间（自变量）的连续变化而连续变化的信号，或者通俗地讲，波形为连续曲线的信号就是模拟信号。

模拟信号的主要特点是在其出现的时间内具有无限个可能的取值。

自变量取离散值，参量取有限个经过量化的离散值的信号叫做数字信号。

实际应用中的数字信号一般是只有两个取值“0”和“1”的脉冲序列。

模拟信号和数字信号的本质区别在于：模拟信号的取值为无限多个，而数字信号为有限个取值，通常只有“0”和“1”两个值。

1-5 为什么要对模拟信号进行抽样？对抽样间隔有什么要求？【答】为了对模拟信号进行数字传输以提高通信质量，首先需要将模拟信号转化位数字信号，而这种A/D 转换过程的第一步就是对模拟信号进行抽样，把模拟信号变成离散信号。

为了能从抽样后的信号（离散信号）中无失真地恢复出原始信号，要求抽样间隔小于等于原始信号最高频率分量所对应信号周期的一半，或者说，要求抽样频率大于等于原始信号最高频率的二倍。

1-6 为什么要对离散信号进行量化？【答】离散信号尽管在时间上是离散的，但其幅度的取值却有无限多个（注意不是无限大），没有从本质上改变模拟信号，因此，没有实用价值。

只有把离散信号进行量化，把无穷个取值变成有限个，把离散信号转化为数字信号才能使模拟信号发生质变。

可见，离散信号是模拟信号通往数字信号的桥梁。
