浅谈面板堆石坝表层止水施工工艺 闫丽萍

混凝土面板堆石坝面板表层止水机械化施工技术何旭升;鲁一晖;郭霞辉;关遇时;郝巨涛;张福成【摘要】The surface waterproofing of concrete slab joints in CFRD is usually conducted by embedding flexible filler in reserved V-shaped slot and then set cover on the filler as external protection at home and abroad. The filler quality is often not satisfied if that is performed by manual. The new GB filler extrusion machine is improved on the basis of first generation, and the extrusion speed can reach 20-120 m/h. The filler extruded by this new machine is dense and has a good appearance. The filler is also sticky and soft as heated by extrusion machine, and can be tightly bonded with the concrete surface and the cover. The application of machine in the construction of Wenquan CFRD shows the machine can significantly improve quality and efficiency and reduce workload of construction.%国内外面板堆石坝的面板接缝表层止水通常采取的措施为在预留的V形槽内嵌填柔性填料,并在填料外部设盖板对填料加以保护.若采用手工嵌填,质量不易控制.第二代柔性填料挤出机在一代的基础上进行了改进和完善,其挤出速度以可达到20～120m/h,挤出成形的填料外形美观、内部密实,且通过螺旋挤压加热后,既粘且软,可以很好地与混凝土面和盖板粘接,显著提高了施工质量和施工效率,降低了工人劳动强度.在温泉水电站混凝土面板堆石坝表层止水施工中全面使用,取得了良好效果,具有很好的推广前景.【期刊名称】《水力发电》【年(卷),期】2012(038)008【总页数】3页(P55-57)【关键词】混凝土面板堆石坝;GB填料挤出机;板间缝表层止水;机械化施工【作者】何旭升;鲁一晖;郭霞辉;关遇时;郝巨涛;张福成【作者单位】中国水利水电科学研究院流域水循环模拟与调控国家重点实验室,北京100038;水利部水工程建设与安全重点实验室,北京100038;中国水利水电科学研究院流域水循环模拟与调控国家重点实验室,北京100038;水利部水工程建设与安全重点实验室,北京100038;国电阿克苏河流域水电开发有限公司,新疆阿克苏843000;中国水利水电科学研究院流域水循环模拟与调控国家重点实验室,北京100038;水利部水工程建设与安全重点实验室,北京100038;中国水利水电科学研究院流域水循环模拟与调控国家重点实验室,北京100038;水利部水工程建设与安全重点实验室,北京100038;中国水利水电科学研究院流域水循环模拟与调控国家重点实验室,北京100038;水利部水工程建设与安全重点实验室,北京100038【正文语种】中文【中图分类】TV539;TV698.2311 混凝土面板堆石坝面板表止水简介混凝土面板堆石坝在国内外被广泛采用，坝高已达到200 m以上。

水利水电施工混凝土面板堆石坝技术摘要：由于混凝土面板堆石坝施工技术具有施工成本低、材料种类多等优势，因此在水利水电工程中得到了广泛的应用。

尤其是人们对水利水电的需求越来越高，各地都纷纷加大了对水利水电工程的建设投资，采取最适宜的坝体施工技术，以期获取最佳的经济效益。

基于此，本文将重点探讨水利水电施工中混凝土面板堆砌坝技术的施工要点，并提出了相应的施工质量控制措施，以供有关人员作参考。

关键词：水利水电施工；混凝土面板；堆石坝技术引言：当前，由于我国经济的不断增长，许多水利水电工程项目获得了大量的投资。

其中，混凝土面板堆石坝技术的使用尤为重要，其具有操作简便、结构坚固，易满足各种安全标准等特征，因此，有必要对其进行更加深入的研究，以期更好地满足水利水电工程技术的发展需求，以保障水利水电工程的施工质量。

1混凝土面板堆石坝技术的施工要点分析1.1基础面处理在水库正式建造之前，应当由专业的技术人员对坝基础进行彻底的检查，包括剔除杂物、树根、腐殖土等，并且在填筑之前，应当再次检查，以确保工程质量。

此外，为了确保工程的安全，应当采取有效的措施来解决反坡问题，如使用破碎锤，合理布置排水系统，以确保水利水电工程的安全性和可靠性。

1.2测量放线为了确保混凝土面板堆石坝的质量，应当采取分层浇筑的措施，以便更好地满足施工要求。

施工人员对各填充区域的边界也要精确划定，对辅料的厚度要严格控制，采用测量放线的方式，使用石灰石或油漆等材料进行检验。

同时，在对挤出侧壁进行测量和放样时，对测量结果的精度进行了严格的控制，以保证挤出侧壁符合设计要求。

此外，为确保大坝的填筑质量，在施工过程中，应当加强对测量放线的监督力度，以防止漏压、欠碾等不良后果的发生。

1.3坝体填筑首先，在进行正式的水库建设项目的混凝土面板结构施工之前，应当严格检查岸坡、坝基等部位的质量，以确保其达到规定的标准，并且能够满足安全要求。

因此，在工程施工过程中，必须充分考虑地质和水位条件，如遇洪涝灾害应采取相应的防护措施。

浅谈堆石坝砼面板止水工程的施工[摘要] 以浙江省义乌市巧溪水库除险扩容工程为例，介绍止水工程的施工情况，并对其中的一些重点和难点进行了分析和总结。

[关键词] 堆石坝砼面板止水施工一、工程概况巧溪水库位于浙江省义乌市浦阳江支流大陈江上游，原大坝坝型为多种土石混合坝，2005年开始除险扩容，主要工程包括：在挖除老坝的基础上加高大坝，新建溢洪道、引水建筑物、发电厂及升压站等。

加高后的大坝坝顶高程187.1m，最大坝高65.6m，坝顶长度286.75m，坝顶宽7 m，上、下游坝坡均为1:1.3。

堆石坝体分垫层区、过渡区、主堆区、次堆区分区填筑，分层碾压。

砼面板厚30～50cm，按6～12m分块，砼为C25W8F100。

上游面在184.5m以上设L型防浪墙，墙高3.7m，坝顶下游侧设砼栏杆。

大坝下游坝面为干砌花岗岩条石护坡，厚18cm，下面设碎石垫层，厚12cm，在高程135.9m，151.9m，168.9m处设马道，宽度为4～8.5m。

二、止水工程设计方案砼面板伸缩缝分为垂直缝和周边缝，义乌市巧溪水库除险扩容工程止水工程设计方案主要采用二道止水：铜止水片一道，SR塑性填料一道。

具体如下图：三、止水铜片施工1、材料选择：铜止水片应选用延伸率较大的铜卷材，延伸率不宜小于20%。

2、挤压成型：在加工厂或工作面附近按设计形状、尺寸采用专门成型机根据需要长度挤压成型。

3、就位：周边缝铜止水片作为趾板砼浇筑的一道工序，一次性安装较短，宜在工厂挤压成型后运至安装现场就位；而垂直缝由于沿面板长度分缝，一次性安装较长，一般尽可能采用较长的卷材铜止水片，以减少焊缝，提高止水的可靠性，就位安装时宜在面板砼滑模施工平台上从上往下边加工成型边就位，以免造成加工后的铜片因运输变形。

4、铜片安装：垂直缝施工时在M10砂浆垫层上均匀涂刷热沥青一道，厚0.3cm，而后粘贴PVC垫片，垫片粘贴需平整、无空鼓，再将加工成形的铜片放置在垫片上，最后在铜片左右两侧各设一道沥青止浆条，将铜片与垫片之间的空隙填塞，防止水泥浆进入两者间的空隙，保证铜片能沿垂直缝自由伸缩。

浅析面板堆石坝施工与防渗加固技术摘要：本文简要的阐述了混凝土面板堆石坝坝体材料分区、堆石体填筑质量的控制、混凝土面板堆石坝垫层与面板的施工，以及石坝防渗加固技术等。

供同行借鉴。

关键词：混凝土；面板；堆石坝；1 混凝土面板堆石坝坝体材料分区混凝土面板为等厚或变厚的薄板结构。

由于厚度薄，混凝土强度较高，断面中部配以单层或双向钢筋，因此具有一定的变形能力，能适应碾压堆石体的沉陷变形。

面板下部为垫层区，由颗粒较小的碎石或砂砾石组成，其主要作用是为面板提供较均匀的、密实的基础。

将面板所承受的水压力均衡地传递给主堆石体。

垫层区要求压实后具有低压缩性、高抗剪强度、内渗透稳定、渗透系数为10cm/s 左右、具有良好施工特性的材料。

垫层区下面为过渡区，对较细颗粒的垫层及大粒径的主堆石体起过渡作用，确保在高压水头作用下，垫层区不至于产生破坏。

其粒径级配要符合垫层料和主堆石料间的反滤要求。

2 堆石体填筑质量控制2.1填筑工艺堆石体和垫层料的填筑同样有后退法、进占法、混合法等几种方式，堆石体填筑可采用自卸汽车后退法或进占法卸料，推土机摊平。

垫层料的摊铺多采用后退法，以减轻物料的分离。

当压实层厚度大时，可采用混合法卸料。

垫层料粒径较粗，又处于倾斜部位，通常采用斜坡振动碾压实。

2.2堆石体的压实参数和质量控制①堆石体的压实参数。

面板堆石坝堆石体的压实参数包括碾重、铺层厚和碾压遍数等，同样应通过碾压试验来确定。

由于堆石体可能较大而不易碾压，施工时应注意控制粒径，不同部位的最大粒径控制有所不同。

一般堆石体最大粒径不应超过层厚的2/3，垫层料的最大粒径为80～100mm，过渡料的最大粒径不超过300mm，下游堆石区最大粒径1000～1500mm。

②堆石体施工质量控制。

通常堆石体压实的质量指标，用压实密度换算的孔隙率以来表示，现场堆石密实度的检测主要采取试坑法。

垫层料（包括周边反滤料）质量控制的重点是控制加工产品的级配。

需作颗分、密度、渗透性及内部渗透稳定性等检查，其中检查稳定性的颗分取样部位为界面处。

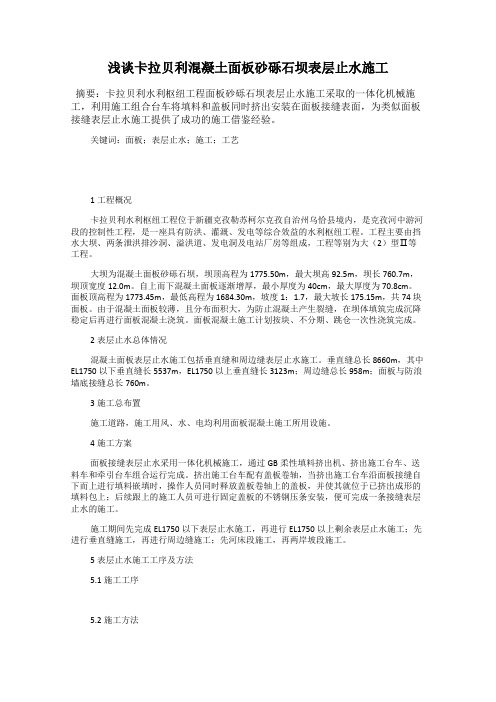

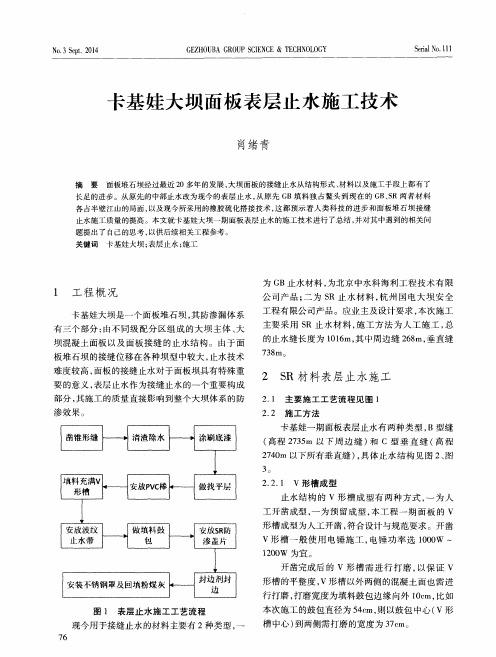

浅谈卡拉贝利混凝土面板砂砾石坝表层止水施工摘要：卡拉贝利水利枢纽工程面板砂砾石坝表层止水施工采取的一体化机械施工，利用施工组合台车将填料和盖板同时挤出安装在面板接缝表面，为类似面板接缝表层止水施工提供了成功的施工借鉴经验。

关键词：面板；表层止水；施工；工艺1工程概况卡拉贝利水利枢纽工程位于新疆克孜勒苏柯尔克孜自治州乌恰县境内，是克孜河中游河段的控制性工程，是一座具有防洪、灌溉、发电等综合效益的水利枢纽工程。

工程主要由挡水大坝、两条泄洪排沙洞、溢洪道、发电洞及电站厂房等组成，工程等别为大（2）型Ⅱ等工程。

大坝为混凝土面板砂砾石坝，坝顶高程为1775.50m，最大坝高92.5m，坝长760.7m，坝顶宽度12.0m。

自上而下混凝土面板逐渐增厚，最小厚度为40cm，最大厚度为70.8cm。

面板顶高程为1773.45m，最低高程为1684.30m，坡度1：1.7，最大坡长175.15m，共74块面板。

由于混凝土面板较薄，且分布面积大，为防止混凝土产生裂缝，在坝体填筑完成沉降稳定后再进行面板混凝土浇筑。

面板混凝土施工计划按块、不分期、跳仓一次性浇筑完成。

2表层止水总体情况混凝土面板表层止水施工包括垂直缝和周边缝表层止水施工。

垂直缝总长8660m，其中EL1750以下垂直缝长5537m，EL1750以上垂直缝长3123m；周边缝总长958m；面板与防浪墙底接缝总长760m。

3施工总布置施工道路，施工用风、水、电均利用面板混凝土施工所用设施。

4施工方案面板接缝表层止水采用一体化机械施工，通过GB柔性填料挤出机、挤出施工台车、送料车和牵引台车组合运行完成。

挤出施工台车配有盖板卷轴，当挤出施工台车沿面板接缝自下而上进行填料嵌填时，操作人员同时释放盖板卷轴上的盖板，并使其就位于已挤出成形的填料包上；后续跟上的施工人员可进行固定盖板的不锈钢压条安装，便可完成一条接缝表层止水的施工。

施工期间先完成EL1750以下表层止水施工，再进行EL1750以上剩余表层止水施工；先进行垂直缝施工，再进行周边缝施工；先河床段施工，再两岸坡段施工。

混凝土面板堆石坝面板砼及接缝止水专项施工方案混凝土面板堆石坝是一种在石坝表面铺设混凝土面板的堆石坝构造形式，它能够增加石坝的稳定性，提高抗冲刷能力，并且能够解决坝背水侧的渗漏问题。

为了确保混凝土面板堆石坝的施工质量，需要对其进行专项施工方案的制定。

1.工程概况2.施工步骤2.1混凝土面板的制作：根据设计要求，按照混凝土配合比进行原材料的准备和称量，然后进行搅拌、浇筑和养护。

2.2石坝表面的处理：在原有石坝表面进行清理，清除杂物和泥沙，确保石坝表面干净。

如有松动的石块，需要进行修复。

2.3面板安装：将混凝土面板按照预定的顺序进行安装，采用机械设备进行定位和固定，确保面板的平整和紧固。

2.4接缝止水处理：在混凝土面板之间的接缝处进行止水处理，常采用灌浆、填缝等方式进行密封。

3.施工要点3.1预制混凝土面板的制作质量要求高，需要按照设计要求进行材料的选择和配合比的制定，搅拌时间和浇筑温度要控制好。

3.2石坝表面的处理要彻底，确保表面平整、干净、无松动的石块，以利于混凝土面板的准确定位和固定。

3.3混凝土面板的安装要进行预定的顺序，确保面板之间的连接紧密，无缝隙。

3.4接缝止水处理要采用专用的材料和方法进行，确保接缝处的密封效果。

4.安全措施4.1施工现场要设置警示标志，确保人员明确工作区域，防止发生意外伤害。

4.2工人要穿戴好安全防护装备，如安全帽、防滑鞋等，保障人身安全。

4.3所使用的机械设备要经过检查和维护，确保其工作正常，减少故障和事故的发生。

4.4施工现场要严格执行施工作业规程，遵守施工安全操作规程。

5.质量控制5.1施工前需要进行材料的检查和试验，确保材料符合设计要求。

5.2施工现场要进行每日例行检查，保障施工质量。

如有问题及时处理。

5.3施工中需要做好施工记录，进行质量验收。

5.4施工完工后，要进行施工质量检查，确保工程质量符合要求。

水利水电施工混凝土面板堆石坝技术摘要：我国经济水平的快速发展加速了水利水电工程项目的建设进程，在此过程中，混凝土面板堆石坝施工技术的应用发挥了非常关键的作用。

混凝土堆石坝施工技术具有结构稳固且施工工艺简单的特点，其以良好的优势特点在水利水电工程项目中得到了全面推广应用。

科学合理应用混凝土面板堆石坝施工技术，能够进一步提升水利水电工程项目的建设质量。

鉴于此，本文立足于水利水电混凝土面板堆石坝施工要求，围绕施工技术的具体应用展开如下探讨。

关键词：水利水电；施工工程；混凝土面板；堆石坝技术1.水利水电混凝土面板堆石坝施工要求混凝土面板堆石坝施工技术作为现代水利水电工程项目建设中的一项关键技术，该项施工技术的应用，主要包含了坝内的石体和外部混凝土面板两个方面的内容。

常用的石体材料是大颗粒砂石，运用压实设备进行压实作业，尽管能够从整体上增加机械设备的密度，但是，同样也加大了变形的可能性。

因构成水利水电大坝混凝土面板和堆石体之间的物理性差异较大，因此，这二者之间的融合容易产生不同类型的病害，为了能够尽可能降低病害产生的几率，就需要施工人员深入分析坝体的变形模量和密实度，只有确保堆石体和混凝土面板整体协调，才能够将因物料引起的病害降到最低[1]。

2.混凝土面板堆石坝技术的施工要点分析2.1基础面处理及测量放线基础面的处理是施工前需要开展的一项工作，同时也是确保施工环境洁净度的关键。

对此，施工单位要彻底清理施工现场的垃圾和杂物，如果清理不到位，还需要采取二次清理措施，以免浇筑过程中出现堵漏问题。

一旦在基础面施工中出现反坡问题，就需要用破碎锤等工具进行破碎处理，之后再彻底清理干净，确保施工质量。

其次，在不同施工领域标注清楚分界线，并做好测量放样工作，确认厚度尺寸，以免后期出现测量误差[2]。

同时，在测量放线环节，施工人员要尽可能避免出现欠碾或者漏压问题，以便为后续施工作业的顺利开展奠定良好的基础。

2.2优选材料，科学做好配比在使用混凝土面板堆石坝技术的时候，要做好材料选择工作，一旦材料有误，就容易引起面板裂缝。

混凝土面板堆石坝面板表层止水施工技术及发展邓正刚;郝巨涛;王爱玲;鲁一晖;窦铁生;何旭升;徐耀【摘要】我国混凝土面板堆石坝面板接缝表层止水施工技术大致经历了4个阶段,最初的人工施工阶段是依靠绳梯工人站在坝坡上通过手工将填料嵌填在面板接缝表面;半机械化施工阶段是先用挤出机将填料挤出成型,再由人工铺填;机械化施工阶段是挤出机借助平台车在坝面陡坡上行走完成填料的嵌填施工;一体化机械施工阶段是施工组合台车系统中的挤出机将盖板和填料同时挤出安装在面板接缝表面,该方法是未来面板接缝表层止水施工技术的发展方向.【期刊名称】《水力发电》【年(卷),期】2016(042)012【总页数】5页(P65-68,76)【关键词】面板接缝;表层止水;挤出机;一体化机械施工;混凝土面板堆石坝【作者】邓正刚;郝巨涛;王爱玲;鲁一晖;窦铁生;何旭升;徐耀【作者单位】中国水利水电科学研究院,北京100038;中国水利水电科学研究院,北京100038;水电水利规划设计总院,北京100120;中国水利水电科学研究院,北京100038;中国水利水电科学研究院,北京100038;中国水利水电科学研究院,北京100038;中国水利水电科学研究院,北京100038【正文语种】中文【中图分类】TV641.43从西北口水电站工程混凝土面板堆石坝开始建设至今，我国采用现代碾压技术修建面板堆石坝已有30多年，与国外相比，面板坝建设起步虽然较晚，但是发展迅速。

特别是在1995年至今的20多年里，先后建成了100 m级的混凝土面板堆石坝50多座，其中有世界最高的面板堆石坝——湖北清江水布垭大坝。

面板接缝表层止水是面板坝第一道防渗体系的关键环节之一，若其在任一环节发生渗漏，同时在大坝堆石体的过渡料对垫层料的支撑、反滤保护作用失效时，垫层料就会在一定水头的渗流作用下出现渗透破坏，造成垫层料流失，形成逐步扩大的渗流通道，引起面板脱空、塌陷，最终影响整个坝体的稳定。

水利工程面板堆石坝施工技术【摘要】面板堆石坝是以堆石体作为支承主体，以钢筋混凝土面板或沥青混凝土面板作为防渗体的一种坝型，在防渗面板和堆石体之间设置反滤层或过渡层。

【关键词】水利工程；面板堆石坝；施工技术一、面板堆石坝的特点与其他坝型相比，面板堆石坝具有如下主要特点：1.剖面小，工程量小，工期短，造价低，在石多土少的地区筑坝，尤为经济。

2.施工受气候条件影响较小，可利用坝面溢流度汛。

3.堆石不会产生管涌，渗透稳定性好。

4.面板设在坝的上游，便于检修，抗冻、抗震性能好。

图1 面板堆石坝1—面板，2—河床砂砾层，3—坝轴线，4—保护网及钢筋，5—垫层，6—过渡区；7—主堆石区，8—下游堆石区5.方便机械化快速施工，有利于缩短施工工期和减少沉降。

6.坝身不能泄洪，需另设泄洪设施。

近30 年来，由于大型振动碾及薄层碾压技术的应用，使堆石坝的填筑密实度增加，坝体稳定性提高，沉降减小，加上混凝土面板结构在设计、施工方法上的改进，从而使混凝土面板堆石坝获得了很大发展。

目前，混凝土面板堆石坝已成为国内外坝工建设中的一种重要坝型。

二、坝顶和坝坡面板堆石坝一般为梯形剖面，其坝顶宽度和坝顶高程的确定与土坝类似，其中坝顶宽度除了应参考土坝的要求外，还应兼顾面板的施工要求，一般不宜小于5m。

面板堆石坝的坝坡与堆石料的性质、坝高、施工方法及地质条件有关，设计时可参考类似工程拟定。

混凝土及钢筋混凝土面板堆石坝的上、下游坝坡一般采用1∶1.3～1∶l.4；沥青混凝土面板堆石坝的上游坝坡一般采用1∶1.6～1∶2.0，下游坝坡可采用1∶1.3～1∶1.4。

如果石料质量或地基条件较差，则坝坡需要适当放缓。

面板堆石坝的下游面常需要设置马道，而上游坝面为了面板施工方便，通常不设马道。

三、面板堆石坝的构造混凝土面板堆石坝主要由堆石体和面板防渗体等组成。

1.堆石体堆石体是面板堆石坝的主体部分。

由于面板坝对沉降变形反应敏感，要求堆石体变形很小。
