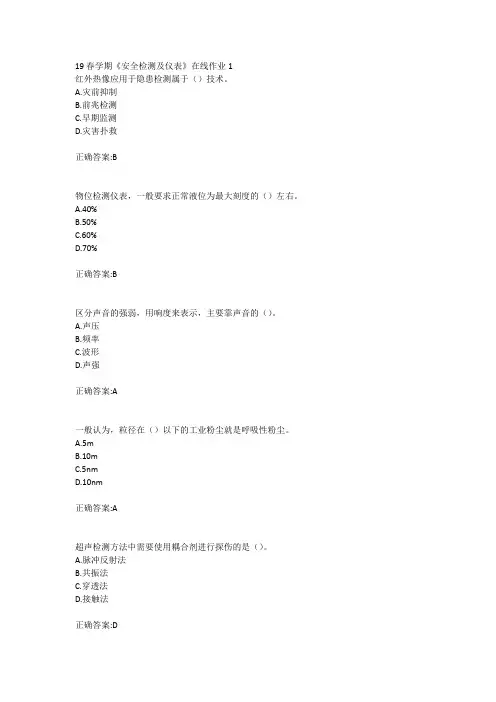

19春学期《安全检测及仪表》在线作业1
红外热像应用于隐患检测属于()技术。
A.灾前抑制
B.前兆检测
C.早期监测
D.灾害扑救
正确答案:B
物位检测仪表,一般要求正常液位为最大刻度的()左右。
A.40%
B.50%
C.60%
D.70%
正确答案:B
区分声音的强弱,用响度来表示,主要靠声音的()。
A.声压
B.频率
C.波形
D.声强
正确答案:A
一般认为,粒径在()以下的工业粉尘就是呼吸性粉尘。
A.5m
B.10m
C.5nm
D.10nm
正确答案:A
超声检测方法中需要使用耦合剂进行探伤的是()。
A.脉冲反射法
B.共振法
C.穿透法
D.接触法
正确答案:D
压力检测仪表选择时应考虑的因素有()。
A.类型
B.量程
C.精度
D.价格
正确答案:ABC
辐射测温方法有()。
A.亮度测温法
B.比色测温法
C.全辐射测温法
D.接触测温法
正确答案:ABC
随机误差的统计特征有()
A.对称性
B.单峰性
C.有界性
D.抵偿性
正确答案:ABCD
属于液柱式压力计的有()。
A.U形管压力计
B.单管压力计
C.斜管压力计
D.弹簧管压力表
正确答案:ABC
设备的运行状态可分为()。
A.正常状态
B.异常状态
C.故障状态
D.维修状态。

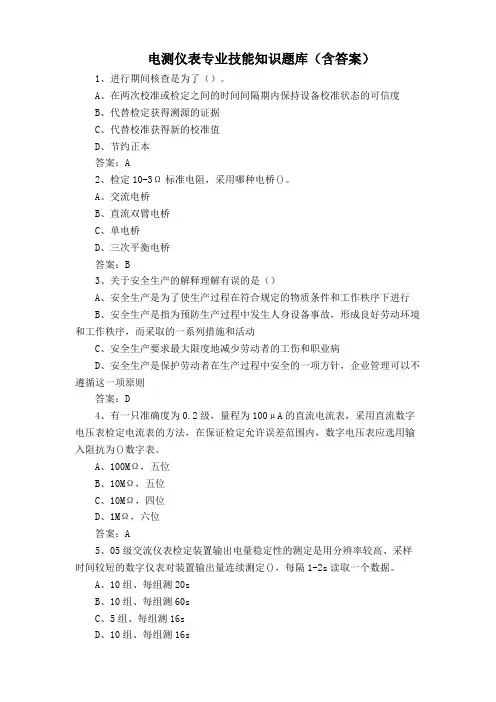

电测仪表专业技能知识题库(含答案)1、进行期间核查是为了()。
A、在两次校准或检定之间的时间间隔期内保持设备校准状态的可信度B、代替检定获得溯源的证据C、代替校准获得新的校准值D、节约正本答案:A2、检定10-3Ω标准电阻,采用哪种电桥()。
A、交流电桥B、直流双臂电桥C、单电桥D、三次平衡电桥答案:B3、关于安全生产的解释理解有误的是()A、安全生产是为了使生产过程在符合规定的物质条件和工作秩序下进行B、安全生产是指为预防生产过程中发生人身设备事故,形成良好劳动环境和工作秩序,而采取的一系列措施和活动C、安全生产要求最大限度地减少劳动者的工伤和职业病D、安全生产是保护劳动者在生产过程中安全的一项方针,企业管理可以不遵循这一项原则答案:D4、有一只准确度为0.2级,量程为100μA的直流电流表,采用直流数字电压表检定电流表的方法,在保证检定允许误差范围内,数字电压表应选用输入阻抗为()数字表。
A、100MΩ,五位B、10MΩ,五位C、10MΩ,四位D、1MΩ,六位答案:A5、05级交流仪表检定装置输出电量稳定性的测定是用分辨率较高、采样时间较短的数字仪表对装置输出量连续测定(),每隔1-2s读取一个数据。
A、10组、每组测20sB、10组、每组测60sC、5组、每组测16sD、10组、每组测16s答案:B6、检定DVM的基本误差应在()条件下进行。
A、参比B、标准C、稳定工作D、额定工作答案:B7、建标单位应当为每项计量标准配备至少()具有相应能力,并满足有关计量法律法规要求的检定或校准人员。
A、五名B、三名C、一名D、两名答案:D8、电流互感器相当于普通变压器()运行状态。
A、开路B、带负荷C、短路D、满负荷答案:C9、DVM显示能力的测量,()量程上进行。
A、一般只在基本B、在任何C、在最低D、在最高答案:A10、具有机械反作用力矩的仪表,指示器不回零位值应不超过()。
A、0.02KLB、0.002KLC、0.005KLD、0.003KL答案:C11、修理后的电工仪表在测定绝缘强度的试验装置中,交流试验电压波形峰值与有效值之比应在()范围内。

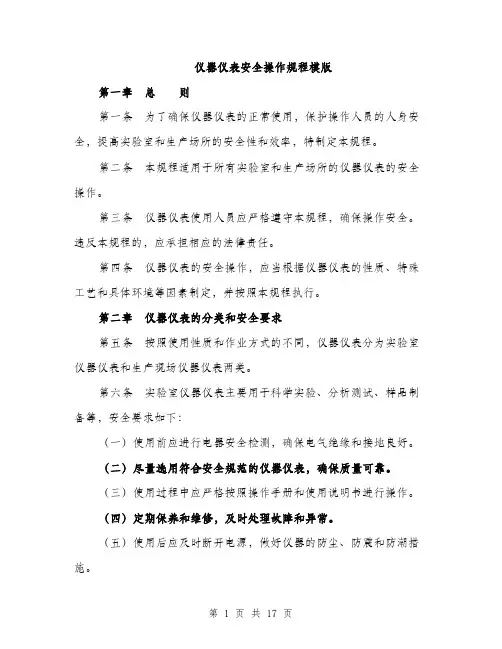

仪器仪表安全操作规程模版第一章总则第一条为了确保仪器仪表的正常使用,保护操作人员的人身安全,提高实验室和生产场所的安全性和效率,特制定本规程。
第二条本规程适用于所有实验室和生产场所的仪器仪表的安全操作。
第三条仪器仪表使用人员应严格遵守本规程,确保操作安全。
违反本规程的,应承担相应的法律责任。
第四条仪器仪表的安全操作,应当根据仪器仪表的性质、特殊工艺和具体环境等因素制定,并按照本规程执行。
第二章仪器仪表的分类和安全要求第五条按照使用性质和作业方式的不同,仪器仪表分为实验室仪器仪表和生产现场仪器仪表两类。
第六条实验室仪器仪表主要用于科学实验、分析测试、样品制备等,安全要求如下:(一)使用前应进行电器安全检测,确保电气绝缘和接地良好。
(二)尽量选用符合安全规范的仪器仪表,确保质量可靠。
(三)使用过程中应严格按照操作手册和使用说明书进行操作。
(四)定期保养和维修,及时处理故障和异常。
(五)使用后应及时断开电源,做好仪器的防尘、防震和防潮措施。
第七条生产现场仪器仪表主要用于生产过程中的测量、控制和调节,安全要求如下:(一)使用前应对仪器仪表进行检查,确保电气连接可靠。
(二)尽量选用防爆、防腐蚀等特殊材质和防护措施的仪器仪表。
(三)严格按照操作指导书进行操作,确保条件安全。
(四)使用过程中应定期进行维护保养,及时处理故障和异常。
(五)使用后应及时断开电源,做好仪器的防尘、防水和防震措施。
第三章仪器仪表的安全使用第八条仪器仪表的使用人员应经过专业培训,掌握仪器的性能、操作方法和安全要点。
第九条使用仪器前,应进行安全环境的检查,确保工作区域的通风、照明等设施完善。
第十条使用仪器前,应对仪器进行外观检查,并按照操作手册检查电器连接等安全隐患。
第十一条使用仪器时,应按照操作手册要求佩戴个人防护装备,如手套、护目镜等。
第十二条使用仪器时,应保持仪器周围的通道畅通,防止堆放物品遮挡或阻挡。
第十三条使用仪器时,应严禁超过仪器的使用范围和参数,防止因操作不当而引发故障和事故。
化工仪表概述及基本知识1. 引言化工仪表在现代化工生产过程中起到了至关重要的作用。
它们用于测量、控制和监视化工系统中的各种物理和化学参数。
本文将对化工仪表进行概述,并介绍一些基本知识,包括测量原理、常见的仪表类型和应用。
2. 化工仪表分类化工仪表根据其功能和特点可分为以下几类:测量仪表用于测量各种物理和化学参数,如温度、压力、流量、液位等。
常见的测量原理包括热电偶、压电效应、涡轮测速等。
测量仪表可采用模拟量输出或数字量输出。
2.2 控制仪表控制仪表用于控制化工系统的运行,包括调节阀、电动调节阀、比例调节器等。
控制仪表根据输入的控制信号进行相应的操作,以保持系统参数在预设范围内。
监测仪表用于监测化工系统的运行状态和安全性。
常见的监测仪表包括火焰探测器、气体检测仪、压力开关等。
监测仪表可通过报警器或控制系统发出警报信号。
3. 常见的化工仪表以下是一些常见的化工仪表及其应用:3.1 温度传感器温度传感器用于测量物体的温度,常见的类型有热电偶和热电阻。
它们广泛应用于化工过程中的温度监测,如反应釜、蒸汽管道等。
3.2 压力传感器压力传感器用于测量物体的压力,常见的类型有压阻式和电容式。
它们广泛应用于化工系统中的压力监控和控制,如储罐、管道等。
3.3 流量计流量计用于测量物质通过管道的流量,常见的类型有涡轮流量计和电磁流量计。
它们广泛应用于化工系统中的流量测量和控制。
3.4 液位计液位计用于测量容器中的液位高度,常见的类型有测压式和浮子式。
它们广泛应用于化工系统中的液位监测和控制,如储罐、反应器等。
3.5 火焰探测器火焰探测器用于监测周围环境中的火焰,常见的类型有红外线火焰探测器和紫外线火焰探测器。
它们广泛应用于化工厂中的火灾监测和报警。
4. 常见的化工仪表的选择和安装选择和安装化工仪表需要考虑以下因素:4.1 环境条件化工仪表应能在恶劣的温度、湿度和腐蚀性环境下正常工作。
因此,在选择和安装仪表时,必须考虑环境条件对仪表的影响。
第一章 检测仪表基本知识
一、填空
1.测量就是用实验的方法,求出某个量的大小。测量有直接测量和间接测量二种方法。
2.测量误差按其产生的原因分为三种,即系统误差、疏忽误差、偶然误差。
3.从传递信号的连续性分,检测系统中传递信号形式分为模拟信号、数字信号和开关信号三种。
4.探索误差的目的是判断测量结果的可靠程度。
5.仪表准确度是根据工艺生产上所允许的最大测量误差来确定的。
6.过程控制系统是由控制器、执行器、测量变送和被控对象等环节组成。
7.在自动控制系统中,由于种种干扰作用,使被控变量偏离了设定值,即产生 误差。
8.仪表的精确度不仅与绝对误差大小有关,还与该仪表的标尺范围有关。
9.检测仪表的性能指标主要有六个准确度 、恒定度、灵敏度、反应时间、线性度、重复性。
10.测量误差通常有绝对误差相对误差三种表示方法。
11.工业现场用的测量仪表其准确确度大多是0.5级以下的。
二、选择题
1.小明同学因睡眠不好,在化学物品称量时,质量发生较大偏差,这种误差为( )。
A.系统误差 B.疏忽误差 C.偶然误差 D.余差
2.( B )反应了检测仪表测量精度。
A.余差 B.偶然误差 C.系统误差 D.过渡时间
3.由于传动机构的间隙、运动件间的摩擦、弹性元件弹性滞后影响检测仪表的( )指标。
A.变差 B.余差 C.重复性 D.衰减比
4.仪表中常见的信号类型有( )。
A.位移信号 B.压力信号 C.频率信号 D.电气信号
5.仪表中常用的标准信号有( )。
A.4-20mA B.1-5VDC C.0-20mA D.50LX
6.测量值与真实值之差为( B )
A、相对误差 B、绝对误差 C、系统误差
7.测量误差的表示方法主要有( )
A.绝对误差 B.相对误差 C. 变差
8.某台测温仪表的测温范围为0~600℃,工艺上要求测温误差不能大于±4℃,试确定应选仪表的准确度等
级( )。
A.0.4级 B.0.5级 C.0.6级 D.1.0级
9.某台测温仪表的测量范围为200~1000℃,工艺上要求测温误差不能大于±5℃,试确定应选仪表的准确
度等级( )
A.0.5级 B.1级 C.0.4级 D.0.05级
10,自动控制系统中完成比较、判断和运算功能的仪器是( )。
A、变速器 B、执行装置 C、检测元件 D、控制器
11、在选择控制阀的气开和气关时,应首先从( )考虑。
A、产品质量 B、产品产量 C、安全 D、节约
三、判断题
1.允许误差就是相对误差。( )
2.变差可能会影响检测仪表的灵敏度、线性度、反应时间。( )
3.偏差测量法具有很高的测量精度,测量响应快,直观,读数方便,是常用的检测方法。( )
4.仪表的允许误差不能超出仪表的变差,否则应及时检修。( )
5.仪表的变差能超过仪表的允许误差。 ( )
6.真实值就是精度等级比被检定的仪表等级高的显示值 。 ( )
7.探索误差目的就是判断测量结果的可靠程度。( )
8.仪表本身缺陷,观察者习惯或偏差,以及外界因素环境变化引起疏忽误差。( )
9.仪表读数与被测参数真实值存在一定差距,这种差距称为测量误差。( )
10.仪表准确度等级是衡量仪表质量优劣的重要指标之一。( )
11.仪表的允许误差应该大于(至少等于)工艺上所允许的最大相对百分误差。( )
12.仪表灵敏限的数值应小于仪表允许绝对误差的一半。( )
四、计算题
1、一台测量范围为-20~80℃最大允许误差1%的仪表,在调校时,其数据如下:
0% 25% 50% 75% 100%
标准表值 -20.0 5.0 30.0 55.0 80.0
被校表值 -20.0 4.5 30.2 55.0 80.0
偏差
(1)、计算其最大误差。
(2)、计算相对误差和精度等级。
(3)判断仪表是否合格。
2.一台压力变送器,测量范围为-50KPa~150KPa,当压力显示为20KPa时,其输出电流值是多少?
3.仪表测量范围指的是什么?
答:指被测量可按规定精确度进行测量的范围,它是根据操作中需要测量的参数大小来确定的。
