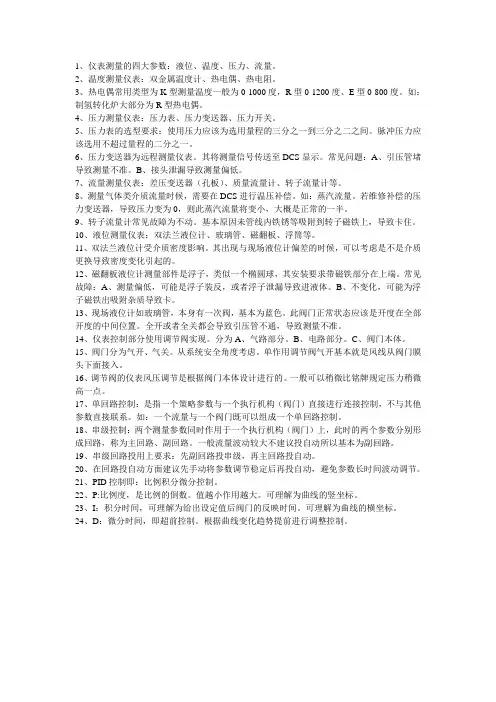

检测仪表基本知识

1、仪表测量的四大参数：液位、温度、压力、流量。

2、温度测量仪表：双金属温度计、热电偶、热电阻。

3、热电偶常用类型为K型测量温度一般为0-1000度，R型0-1200度、E型0-800度。

如：制氢转化炉大部分为R型热电偶。

4、压力测量仪表：压力表、压力变送器、压力开关。

5、压力表的选型要求：使用压力应该为选用量程的三分之一到三分之二之间。

脉冲压力应该选用不超过量程的二分之一。

6、压力变送器为远程测量仪表。

其将测量信号传送至DCS显示。

常见问题：A、引压管堵导致测量不准。

B、接头泄漏导致测量偏低。

7、流量测量仪表：差压变送器（孔板）、质量流量计、转子流量计等。

8、测量气体类介质流量时候，需要在DCS进行温压补偿。

如：蒸汽流量。

若维修补偿的压力变送器，导致压力变为0，则此蒸汽流量将变小，大概是正常的一半。

9、转子流量计常见故障为不动。

基本原因未管线内铁锈等吸附到转子磁铁上，导致卡住。

10、液位测量仪表：双法兰液位计、玻璃管、磁翻板、浮筒等。

11、双法兰液位计受介质密度影响。

其出现与现场液位计偏差的时候，可以考虑是不是介质更换导致密度变化引起的。

12、磁翻板液位计测量部件是浮子，类似一个椭圆球，其安装要求带磁铁部分在上端。

常见故障：A、测量偏低，可能是浮子装反，或者浮子泄漏导致进液体。

B、不变化，可能为浮子磁铁出吸附杂质导致卡。

13、现场液位计如玻璃管，本身有一次阀，基本为蓝色。

此阀门正常状态应该是开度在全部开度的中间位置。

全开或者全关都会导致引压管不通，导致测量不准。

14、仪表控制部分使用调节阀实现。

分为A、气路部分。

B、电路部分。

C、阀门本体。

15、阀门分为气开、气关。

从系统安全角度考虑。

单作用调节阀气开基本就是风线从阀门膜头下面接入。

16、调节阀的仪表风压调节是根据阀门本体设计进行的。

一般可以稍微比铭牌规定压力稍微高一点。

17、单回路控制：是指一个策略参数与一个执行机构（阀门）直接进行连接控制，不与其他参数直接联系。

仪表基础知识仪表基础知识⼀、DCS----分布式控制系统1、什么是DCS？DCS是分布式控制系统的英⽂缩写（Distributed Control System），在国内⾃控⾏业⼜称之为集散控制系统。

2、DCS有什么特点？DCS是计算机技术、控制技术和⽹络技术⾼度结合的产物。

DCS通常采⽤若⼲个控制器（过程站）对⼀个⽣产过程中的众多控制点进⾏控制，各控制器间通过⽹络连接并可进⾏数据交换。

操作采⽤计算机操作站，通过⽹络与控制器连接，收集⽣产数据，传达操作指令。

因此，DCS的主要特点归结为⼀句话就是：分散控制集中管理。

3、DCS的结构是怎样的？上图是⼀个较为全⾯的DCS系统结构图，从结构上划分，DCS包括过程级、操作级和管理级。

过程级主要由过程控制站、I/O 单元和现场仪表组成，是系统控制功能的主要实施部分。

操作级包括：操作员站和⼯程师站，完成系统的操作和组态。

管理级主要是指⼯⼚管理信息系统（MIS系统），作为DCS更⾼层次的应⽤，⽬前国内纸⾏业应⽤到这⼀层的系统较少。

4、DCS的控制程序是由谁执⾏的？DCS的控制决策是由过程控制站完成的，所以控制程序是由过程控制站执⾏的。

5、过程控制站的组成如何?DCS的过程控制站是⼀个完整的计算机系统，主要由电源、CPU（中央处理器）、⽹络接⼝和I/O组成6、什么是DCS的开放性？DCS的开放性是指DCS能通过不同的接⼝⽅便地与第三⽅系统或设备连接，并获取其信息的性能。

这种连接主要是通过⽹络实现的，采⽤通⽤的、开放的⽹络协议和标准的软件接⼝是DCS开放性的保障。

7、什么是系统冗余？在⼀些对系统可靠性要求很⾼的应⽤中，DCS的设计需要考虑热备份也就是系统冗余，这是指系统中⼀些关键模块或⽹络在设计上有⼀个或多个备份，当现在⼯作的部分出现问题时，系统可以通过特殊的软件或硬件⾃动切换到备份上，从⽽保证了系统不间断⼯作。

通常设计的冗余⽅式包括：CPU冗余、⽹络冗余、电源冗余。

一、测量误差与仪表质量指标1、何谓测量误差？为什么会产生测量误差？测量值与真实值之间的差异就是测量误差。

人们进行测量的目的是要求得到被测量值的真实值，尽管真实值客观存在。

但是，在实际测量中，由于测量原理和方法、测量仪表（或设备）、测量环境及测量者本身都要受到许多主、客因素的影响，因而很难测量到被测量参数的“真实值”。

这就是为什么会产生测量误差的主要原因。

这种情况在测量中是普遍存在的。

2、按误差数值表示的方法，误差可分为：绝对误差、相对误差、引用误差。

按误差出现的规律，可分为：系统误差、随机误差、疏忽误差。

按仪表使用条件，可分为：基本误差、附加误差。

3、什么是绝对误差、相对误差、引用误差？绝对误差：是测量值与真实值之差。

相对误差：是绝对误差与被测量值之比，常用绝对误差与仪表示值之比，以百分数表示。

引用误差：绝对误差与量程之比，以百分数表示。

仪表的精度等级是根据引用误差来划分的。

4、某一压力表刻度为0－100KPa，在50KPa处测量值为49.5KPa，求在50KPa处仪表示值的绝对误差、相对误差、引用误差？解：绝对误差＝50－49.5＝0.5KPa；相对误差＝（0.5/50）×100％＝1％引用误差＝（0.5/100）×100％＝0.5％5、什么是系统误差、偶然误差、疏忽误差？各有何特点，产生的原因是什么?系统误差：又称规律误差，其大小和符号均不改变或按一定规律变化。

其主要特点是容易消除或修正。

产生的原因主要是仪表本身的缺陷，使用仪表的方法不正确，观察者的习惯或偏向，单因素环境条件的变化等。

偶然误差：又称随机误差，其出现完全是随机的。

其主要特点是不易发觉，不好分析，难于修正，但它服从与统计规律。

产生的原因很复杂，它是许多复杂因素微小变化的共同作用所致。

疏忽误差：又叫粗差，其主要特点是无规律可循，且明显地与事实不符。

产生这类误差的主要原因是观察者的失误或外界的偶然干扰。

6、系统误差的求解方法方法1：（公式法）δ总＝±（ΣCi2）1/2；Ci—系统中各单元仪表的最大引用误差；n---单元仪表数方法2：（系统联校法）即在一次元件端加入标准信号值，在二次表读取示值，计算引用误差，在各校验点中选取最大的引用误差，作为该测量系统的系统误差。

仪表基础必学知识点
1. 仪表的定义和分类：仪表是用来测量、检测和显示物理量的装置或
设备，根据其测量原理和功能可分为指示仪、记录仪、调节仪和控制
仪等。

2. 仪表的量程和量程范围：量程指的是仪表能够测量的最大和最小物
理量值，量程范围是指仪表能够保持正常测量精度的物理量范围。

3. 仪表的精度和分辨力：精度是指仪表测量结果与真实值之间的偏差
程度，分为绝对精度和相对精度；分辨力是指仪表能够区分出的最小
物理量变化。

4. 仪表的灵敏度和灵敏度范围：灵敏度是指仪表输出信号相对于输入
物理量变化的响应程度，灵敏度范围是指仪表能够保持正常测量精度
的物理量范围。

5. 仪表的零位和调零：零位是指仪表在无输入信号或初始状态下的输
出信号值，调零是指使仪表的零位与实际零位保持一致的操作。

6. 仪表的线性和非线性：线性是指仪表输出信号与输入物理量变化之
间呈现直线关系，非线性则相反。

7. 仪表的阻尼和过冲：阻尼是指仪表在测量中对信号的规律变化作出
的响应速度，过冲是指仪表在测量过程中信号瞬间超过真实值的现象。

8. 仪表的稳定性和可靠性：稳定性是指仪表在一段时间内输出信号的
波动程度，可靠性是指仪表在长期使用过程中的正常工作能力。

9. 仪表的安装和校验：仪表安装要符合一定的规范和标准，校验是指
通过特定方法检验仪表的准确性和可靠性。

10. 仪表的维护和保养：仪表在使用过程中需要进行定期维护和保养，例如清洁、校准、更换损坏部件等。

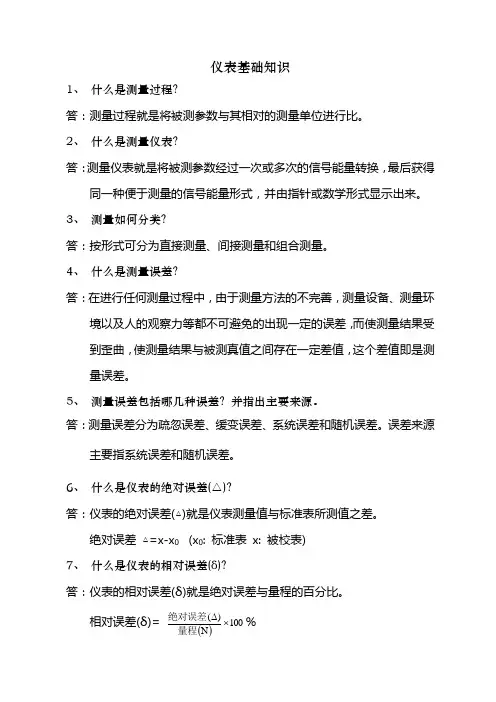

仪表基础知识1、 什么是测量过程？答：测量过程就是将被测参数与其相对的测量单位进行比。

2、 什么是测量仪表？答：测量仪表就是将被测参数经过一次或多次的信号能量转换，最后获得同一种便于测量的信号能量形式，并由指针或数学形式显示出来。

3、 测量如何分类？答：按形式可分为直接测量、间接测量和组合测量。

4、 什么是测量误差？答：在进行任何测量过程中，由于测量方法的不完善，测量设备、测量环境以及人的观察力等都不可避免的出现一定的误差，而使测量结果受到歪曲，使测量结果与被测真值之间存在一定差值，这个差值即是测量误差。

5、 测量误差包括哪几种误差？并指出主要来源。

答：测量误差分为疏忽误差、缓变误差、系统误差和随机误差。

误差来源主要指系统误差和随机误差。

6、 什么是仪表的绝对误差(△)？答：仪表的绝对误差(△)就是仪表测量值与标准表所测值之差。

绝对误差 △=x-x 0 (x 0: 标准表 x: 被校表)7、 什么是仪表的相对误差(δ)？答：仪表的相对误差(δ)就是绝对误差与量程的百分比。

相对误差(δ)= ()100N )(⨯∆量程绝对误差%8、什么是允许误差（δ）？允答：允许误差（δ允）就是在正常情况下允许的最大误差。

9、什么是仪表的精度等级？答：根据仪表的允许误差，去掉“±”号与“%”号后的数值，可以确定仪表的精度等级。

10、什么叫灵敏度？答：灵敏度是仪表对被测量物体的反应能力，它反映仪表对被测参数的变化的灵敏程度。

11、仪表按使用的能源分成几大类:答：分成气动议表、电动仪表、液动仪表三大类。

12、根据信息传递过程的作用不同仪表分成几类:答：可分为检测仪表、显示仪表、集中控制装置、调节仪表、执行器。

13、按组成形式仪表可分为几类:答：可分为：(1) 基地式仪表:仪表之间以不可分离的机械结构连接在一起,即把各部分装置装在一个表壳内形成一个整体。

(2) 单元组合式仪表:各自独立且只能完成某一特定功能的工作单元,通过标准信号连接起来,形成一个整体。

仪表基础知识(可以直接使用，可编辑实用优秀文档，欢迎下载）测量仪表第一章基本知识1.测量、测量结果应包括那些测量：人们借助于专门设备通过实验的方法，把被测量与所采用的测量单位相比较得到其比值的过程。

测量结果：包含有一定数值和相应的单位名称。

2.测量误差、真值、实际值测量误差：由于仪表本身的不准确性，使用者素质的高低，测量方法的优劣，环境条件的好坏等因素的影响和制约，使测量值与被测量的真实值之间总是存在着差异，这个差异就是测量误差。

真值：被测量本身所具有的真实大小。

实际值：标准表的测量值。

5.仪表误差有几种表示方法、含义各是什么、根据其性质，可分为哪三类误差，其内容是什么。

表示方法及含义：绝对误差：仪表测量示值与被测量的实际值之差δx=Ax –Ao；相对误差：仪表的绝对误差与被测量的实际值之比的百分数r x=δx/Ao×%；引用误差：仪表的绝对误差与仪表量程之比的百分数r=δx/Am×%；误差分类及内容：系统误差：仪表本身有缺陷，使用不正确，客观环境条件改变等原因产生的误差。

有规律、数值固定或有一定规律的变化。

疏忽误差：由工作中的疏忽大意造成。

其误差数值难以估计，远超过实际值；偶然误差：由测量中偶然因数引起的。

它决定着测量的精度，误差越小精度越高。

11.测量仪表质量指标有那些，如何利用这些指标判断仪表是否合格精度：仪表最大绝对误差δmax与量程Am之比的百分数为仪表的基本误差，r m=δmax/Am×%而基本误差的允许值称为允许误差，允许误差去掉百分号的绝对值称为仪表的精度。

凡基本误差超出允许误差的仪表为不合格。

示值变差：指对某一刻度点分别由上升和下降两个方向输入对应该点的同一输入量时，上升和下降示值之差的绝对值与仪表量程之比的百分数。

2=A上-A下/Am×%。

凡示值变差超出允许误差的仪表为不合格。

灵敏度：仪表输出变化量△L与引起该变化量的输入变化量△X之比称为仪表的灵敏度S。
