测量仪表的基本知识

1、仪表测量的四大参数：液位、温度、压力、流量。

2、温度测量仪表：双金属温度计、热电偶、热电阻。

3、热电偶常用类型为K型测量温度一般为0-1000度，R型0-1200度、E型0-800度。

如：制氢转化炉大部分为R型热电偶。

4、压力测量仪表：压力表、压力变送器、压力开关。

5、压力表的选型要求：使用压力应该为选用量程的三分之一到三分之二之间。

脉冲压力应该选用不超过量程的二分之一。

6、压力变送器为远程测量仪表。

其将测量信号传送至DCS显示。

常见问题：A、引压管堵导致测量不准。

B、接头泄漏导致测量偏低。

7、流量测量仪表：差压变送器（孔板）、质量流量计、转子流量计等。

8、测量气体类介质流量时候，需要在DCS进行温压补偿。

如：蒸汽流量。

若维修补偿的压力变送器，导致压力变为0，则此蒸汽流量将变小，大概是正常的一半。

9、转子流量计常见故障为不动。

基本原因未管线内铁锈等吸附到转子磁铁上，导致卡住。

10、液位测量仪表：双法兰液位计、玻璃管、磁翻板、浮筒等。

11、双法兰液位计受介质密度影响。

其出现与现场液位计偏差的时候，可以考虑是不是介质更换导致密度变化引起的。

12、磁翻板液位计测量部件是浮子，类似一个椭圆球，其安装要求带磁铁部分在上端。

常见故障：A、测量偏低，可能是浮子装反，或者浮子泄漏导致进液体。

B、不变化，可能为浮子磁铁出吸附杂质导致卡。

13、现场液位计如玻璃管，本身有一次阀，基本为蓝色。

此阀门正常状态应该是开度在全部开度的中间位置。

全开或者全关都会导致引压管不通，导致测量不准。

14、仪表控制部分使用调节阀实现。

分为A、气路部分。

B、电路部分。

C、阀门本体。

15、阀门分为气开、气关。

从系统安全角度考虑。

单作用调节阀气开基本就是风线从阀门膜头下面接入。

16、调节阀的仪表风压调节是根据阀门本体设计进行的。

一般可以稍微比铭牌规定压力稍微高一点。

17、单回路控制：是指一个策略参数与一个执行机构（阀门）直接进行连接控制，不与其他参数直接联系。

一、测量误差与仪表质量指标1、何谓测量误差？为什么会产生测量误差？测量值与真实值之间的差异就是测量误差。

人们进行测量的目的是要求得到被测量值的真实值，尽管真实值客观存在。

但是，在实际测量中，由于测量原理和方法、测量仪表（或设备）、测量环境及测量者本身都要受到许多主、客因素的影响，因而很难测量到被测量参数的“真实值”。

这就是为什么会产生测量误差的主要原因。

这种情况在测量中是普遍存在的。

2、按误差数值表示的方法，误差可分为：绝对误差、相对误差、引用误差。

按误差出现的规律，可分为：系统误差、随机误差、疏忽误差。

按仪表使用条件，可分为：基本误差、附加误差。

3、什么是绝对误差、相对误差、引用误差？绝对误差：是测量值与真实值之差。

相对误差：是绝对误差与被测量值之比，常用绝对误差与仪表示值之比，以百分数表示。

引用误差：绝对误差与量程之比，以百分数表示。

仪表的精度等级是根据引用误差来划分的。

4、某一压力表刻度为0－100KPa，在50KPa处测量值为49.5KPa，求在50KPa处仪表示值的绝对误差、相对误差、引用误差？解：绝对误差＝50－49.5＝0.5KPa；相对误差＝（0.5/50）×100％＝1％引用误差＝（0.5/100）×100％＝0.5％5、什么是系统误差、偶然误差、疏忽误差？各有何特点，产生的原因是什么?系统误差：又称规律误差，其大小和符号均不改变或按一定规律变化。

其主要特点是容易消除或修正。

产生的原因主要是仪表本身的缺陷，使用仪表的方法不正确，观察者的习惯或偏向，单因素环境条件的变化等。

偶然误差：又称随机误差，其出现完全是随机的。

其主要特点是不易发觉，不好分析，难于修正，但它服从与统计规律。

产生的原因很复杂，它是许多复杂因素微小变化的共同作用所致。

疏忽误差：又叫粗差，其主要特点是无规律可循，且明显地与事实不符。

产生这类误差的主要原因是观察者的失误或外界的偶然干扰。

6、系统误差的求解方法方法1：（公式法）δ总＝±（ΣCi2）1/2；Ci—系统中各单元仪表的最大引用误差；n---单元仪表数方法2：（系统联校法）即在一次元件端加入标准信号值，在二次表读取示值，计算引用误差，在各校验点中选取最大的引用误差，作为该测量系统的系统误差。

仪表基础必学知识点
1. 仪表的定义和分类：仪表是用来测量、检测和显示物理量的装置或
设备，根据其测量原理和功能可分为指示仪、记录仪、调节仪和控制
仪等。

2. 仪表的量程和量程范围：量程指的是仪表能够测量的最大和最小物
理量值，量程范围是指仪表能够保持正常测量精度的物理量范围。

3. 仪表的精度和分辨力：精度是指仪表测量结果与真实值之间的偏差
程度，分为绝对精度和相对精度；分辨力是指仪表能够区分出的最小
物理量变化。

4. 仪表的灵敏度和灵敏度范围：灵敏度是指仪表输出信号相对于输入
物理量变化的响应程度，灵敏度范围是指仪表能够保持正常测量精度
的物理量范围。

5. 仪表的零位和调零：零位是指仪表在无输入信号或初始状态下的输
出信号值，调零是指使仪表的零位与实际零位保持一致的操作。

6. 仪表的线性和非线性：线性是指仪表输出信号与输入物理量变化之
间呈现直线关系，非线性则相反。

7. 仪表的阻尼和过冲：阻尼是指仪表在测量中对信号的规律变化作出
的响应速度，过冲是指仪表在测量过程中信号瞬间超过真实值的现象。

8. 仪表的稳定性和可靠性：稳定性是指仪表在一段时间内输出信号的
波动程度，可靠性是指仪表在长期使用过程中的正常工作能力。

9. 仪表的安装和校验：仪表安装要符合一定的规范和标准，校验是指
通过特定方法检验仪表的准确性和可靠性。

10. 仪表的维护和保养：仪表在使用过程中需要进行定期维护和保养，例如清洁、校准、更换损坏部件等。

仪表基础知识1、 什么是测量过程？答：测量过程就是将被测参数与其相对的测量单位进行比。

2、 什么是测量仪表？答：测量仪表就是将被测参数经过一次或多次的信号能量转换，最后获得同一种便于测量的信号能量形式，并由指针或数学形式显示出来。

3、 测量如何分类？答：按形式可分为直接测量、间接测量和组合测量。

4、 什么是测量误差？答：在进行任何测量过程中，由于测量方法的不完善，测量设备、测量环境以及人的观察力等都不可避免的出现一定的误差，而使测量结果受到歪曲，使测量结果与被测真值之间存在一定差值，这个差值即是测量误差。

5、 测量误差包括哪几种误差？并指出主要来源。

答：测量误差分为疏忽误差、缓变误差、系统误差和随机误差。

误差来源主要指系统误差和随机误差。

6、 什么是仪表的绝对误差(△)？答：仪表的绝对误差(△)就是仪表测量值与标准表所测值之差。

绝对误差 △=x-x 0 (x 0: 标准表 x: 被校表)7、 什么是仪表的相对误差(δ)？答：仪表的相对误差(δ)就是绝对误差与量程的百分比。

相对误差(δ)= ()100N )(⨯∆量程绝对误差%8、什么是允许误差（δ）？允答：允许误差（δ允）就是在正常情况下允许的最大误差。

9、什么是仪表的精度等级？答：根据仪表的允许误差，去掉“±”号与“%”号后的数值，可以确定仪表的精度等级。

10、什么叫灵敏度？答：灵敏度是仪表对被测量物体的反应能力，它反映仪表对被测参数的变化的灵敏程度。

11、仪表按使用的能源分成几大类:答：分成气动议表、电动仪表、液动仪表三大类。

12、根据信息传递过程的作用不同仪表分成几类:答：可分为检测仪表、显示仪表、集中控制装置、调节仪表、执行器。

13、按组成形式仪表可分为几类:答：可分为：(1) 基地式仪表:仪表之间以不可分离的机械结构连接在一起,即把各部分装置装在一个表壳内形成一个整体。

(2) 单元组合式仪表:各自独立且只能完成某一特定功能的工作单元,通过标准信号连接起来,形成一个整体。

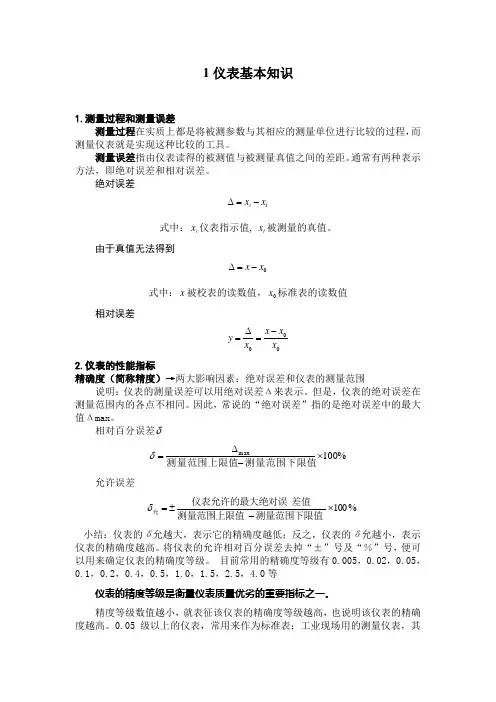

1仪表基本知识1.测量过程和测量误差测量过程在实质上都是将被测参数与其相应的测量单位进行比较的过程，而测量仪表就是实现这种比较的工具。

测量误差指由仪表读得的被测值与被测量真值之间的差距。

通常有两种表示方法，即绝对误差和相对误差。

绝对误差t i x x -=∆式中：i x 仪表指示值, t x 被测量的真值。

由于真值无法得到0x x -=∆式中：x 被校表的读数值，0x 标准表的读数值相对误差00x x x x y -=∆= 2.仪表的性能指标精确度（简称精度）→两大影响因素：绝对误差和仪表的测量范围说明：仪表的测量误差可以用绝对误差Δ来表示。

但是，仪表的绝对误差在测量范围内的各点不相同。

因此，常说的“绝对误差”指的是绝对误差中的最大值Δmax 。

相对百分误差δ%100max ⨯-∆=测量范围下限值测量范围上限值δ 允许误差 %100⨯-±=测量范围下限值测量范围上限值差值仪表允许的最大绝对误允δ 小结：仪表的δ允越大，表示它的精确度越低；反之，仪表的δ允越小，表示仪表的精确度越高。

将仪表的允许相对百分误差去掉“±”号及“％”号，便可以用来确定仪表的精确度等级。

目前常用的精确度等级有0.005，0.02，0.05，0.1，0.2，0.4，0.5，1.0，1.5，2.5，4.0等仪表的精度等级是衡量仪表质量优劣的重要指标之一。

精度等级数值越小，就表征该仪表的精确度等级越高，也说明该仪表的精确度越高。

0.05级以上的仪表，常用来作为标准表；工业现场用的测量仪表，其精度大多在0.5以下。

仪表的精度等级一般可用不同的符号形式标志在仪表面板上。

如：小结：根据仪表校验数据来确定仪表精度等级和根据工艺要求来选择仪表精度等级，情况是不一样的。

根据仪表校验数据来确定仪表精度等级时，仪表的允许误差应该大于（至少等于）仪表校验所得的相对百分误差；根据工艺要求来选择仪表精度等级时，仪表的允许误差应该小于（至多等于）工艺上所允许的最大相对百分误差。

仪表常用知识点总结一、仪表分类及定义仪表是用来测量、显示、指示或控制物理量的设备，它广泛应用于工业生产、科学实验、医疗检测和日常生活中。

根据其功能和测量对象的不同，仪表可以分为测量仪表和控制仪表两大类。

1.测量仪表测量仪表是一种用来测量物理量的设备，根据测量对象的不同，可以分为电测量仪表、温度测量仪表、压力测量仪表、流量测量仪表、液位测量仪表等。

2.控制仪表控制仪表是一种用来控制生产过程或设备运行的设备，主要包括传感器、执行器、控制器等。

二、仪表的基本原理1.测量原理(1) 电测量原理电测量原理是指利用电学理论和方法来测量物理量的方法，主要包括电压测量、电流测量和电阻测量等。

(2) 温度测量原理温度测量原理是指利用热学原理来测量温度的方法，主要包括热电偶、热电阻、红外线测温等。

(3) 压力测量原理压力测量原理是指利用压力的作用特性来测量压力的方法，主要包括压电式、压力传感器等。

(4) 流量测量原理流量测量原理是指利用流体力学原理来测量流体流动的方法，主要包括流量计、涡街流量计等。

(5) 液位测量原理液位测量原理是指利用液体静力学原理来测量液位的方法，主要包括浮子液位计、差压液位计等。

2.控制原理(1) 静态控制原理静态控制原理是指在不考虑时间因素的条件下，通过改变输入信号或参数，使输出信号或参数在规定范围内达到期望值的方法。

(2) 动态控制原理动态控制原理是指在考虑时间因素的条件下，通过合理设计控制系统的结构和参数，使控制对象在规定时间内达到期望值的方法。

三、仪表的常用技术1.传感器技术(1) 电容传感器电容传感器是一种利用电容变化来实现物理量测量的传感器，主要用于测量位移、压力、温度等物理量。

(2) 光电传感器光电传感器是一种利用光学原理来探测物体位置、运动、形状等信息的传感器，主要用于测量光强、颜色、速度等物理量。

(3) 压力传感器压力传感器是一种利用压力的作用特性来测量压力的传感器，主要用于测量气体、液体的压力。

仪表工基础必学知识点
以下是仪表工基础必学的知识点：
1. 测量单位和量纲：了解常用的国际单位制和量纲，例如长度、质量、温度、时间等，并能正确进行单位换算。

2. 仪表工作原理：了解仪表的基本工作原理，如传感器的原理、信号
放大和处理的方式等。

3. 传感器：掌握不同类型的传感器，包括温度传感器、压力传感器、
流量传感器等，以及它们的工作原理、特点和适应的测量范围。

4. 信号处理：理解模拟信号和数字信号的特点和处理方式，了解常用
的信号调理方法，如放大、滤波、线性化等。

5. 仪表标定：了解仪表的标定方法和程序，包括零点校准、满度校准等，并能根据需要进行仪表的标定和校准。

6. 自动控制系统：了解自动控制系统的基本原理和组成部分，包括传
感器、执行器、控制器等，并能设计和调试简单的自动控制系统。

7. 仪表故障诊断与排除：能够分析仪表故障的可能原因，并有针对性
地进行排查和修复。

8. 安全与环保：了解仪表工作中的安全操作规程和环保要求，能够正
确使用仪表并做好相关的安全防护工作。

9. 仪表的维护与保养：掌握仪表的常见维护和保养方法，包括清洁、
校准、润滑等。

10. 仪表工程图纸的阅读和绘制：能够正确理解和绘制仪表工程图纸，包括布置图、接线图、工艺流程图等。

以上是仪表工基础必学的知识点，掌握这些知识将有助于理解仪表的
工作原理、操作和维护，并能够进行基本的仪表工程设计和故障排查。
