应变片单臂半桥全桥性能实验

金属箔式应变片单臂、半桥、全桥性能比较实验本实验旨在通过测试金属箔式应变片的不同结构（单臂、半桥、全桥）对应变的检测效果进行比较。

实验采用了五个不同力值的负载，并通过相应的电桥电路将应变信号转化成电压信号进行读数。

实验过程中，我们首先制备了三种不同结构的金属箔式应变片。

单臂应变片的结构只有一个箔片悬挂在支架上，一端连接到外接电路中，另一端用隔绝材料与支架接触。

半桥应变片由两个箔片组成，一端紧贴在支架上，另一端则悬挂在外接电路中。

全桥应变片则是由四个箔片组成的，互相垂直组成一个正方形，四个角分别连接外接电路。

制备完成后，我们将三种结构的应变片依次进行了负载实验。

实验结果显示，三种类型的应变片在不同力值下的电压变化情况基本类似，但不同结构之间仍存在着一定差异。

在相同情况下，半桥和全桥应变片的电压输出量均高于单臂应变片。

当负载力值增大时，差别也更加明显。

数据分析后，我们认为这是由于半桥和全桥结构的电桥电路更为复杂，能够更好地抵消环境中的噪声影响，从而提高了测量精度。

在实验中，我们还发现了一个问题，即金属箔式应变片在不同应变方向下的电性能并不相同。

我们在测试中对金属箔的垂直方向和水平方向分别进行了测试，结果表明，垂直方向的应变片输出电压更稳定、更大。

我们分析认为，这是因为垂直方向对应的应变载荷更加均衡，能够更好地发挥应变片本身的性能。

总的来说，本实验通过比较不同结构的金属箔式应变片，揭示了应变载荷和电桥电路复杂性对应变检测的影响。

这有助于我们在实际测量和应用中更好地选择和使用相应的结构来满足不同的检测需求，提高测量精度和可靠性。

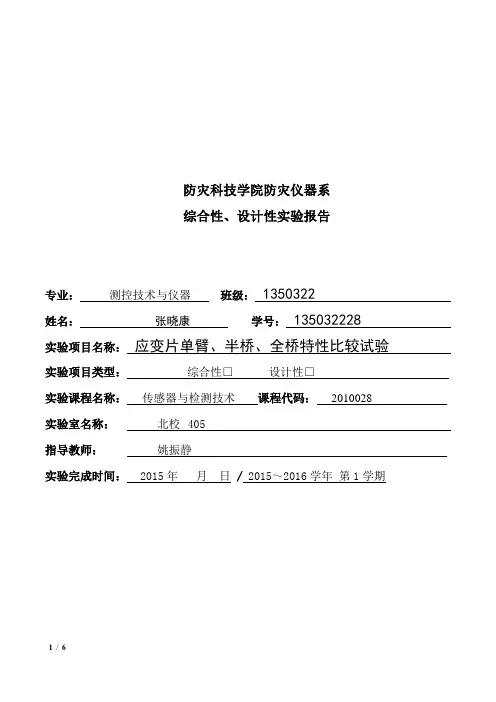

防灾科技学院防灾仪器系
综合性、设计性实验报告
专业：测控技术与仪器班级： 1350322
姓名：张晓康学号： 135032228 实验项目名称：应变片单臂、半桥、全桥特性比较试验实验项目类型：综合性□设计性□
实验课程名称：传感器与检测技术课程代码：2010028
实验室名称：北校405
指导教师：姚振静
实验完成时间：2015年月日 / 2015～2016学年第1学期
实验成绩给定说明
1．综合性实验：
实验成绩总分以100分计，其中实验准备占10％，实验操作占40％，实验结论（数据或图表、程序等）占30%，实验报告占10%、考勤及其它占10％。

2．设计性实验：
实验成绩总分以100分计，其中实验设计（方案制订）占20%，实验准备占10％，实验操作占20%，实验结论（数据或图表、程序等）占30%，实验报告占10%、考勤及其它占10％。

3．实验报告评分参考标准：
1．实验准备充分（10分）
2．实验操作（或过程）完整，对步骤及实验中间产生的实验现象有详细描述（20分，综合性实验此项40分）。

3．实验结论有原始数据或图表、程序等，且结论准确（30分）
4．实验设计方案或流程等合理，方案制订详细清晰（20分，综合性无此项）
5．实验报告内容完整，无空白，能独立完成报告、书写工整、认真（10分）。

6、考勤及其它（10分）。

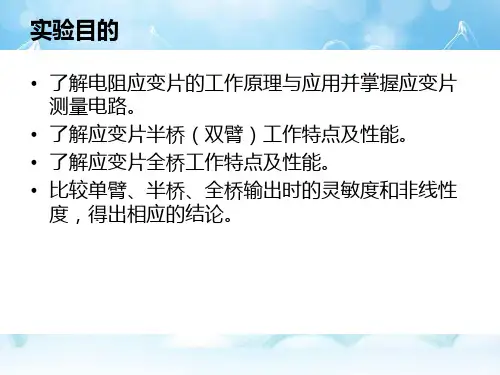

实验一金属箔式应变片单臂、半桥、全桥性能比较一、实验目的: 比较单臂、半桥、全桥输出时的灵敏度和非线性误差，得出相应的结论。

二、基本原理:电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝的电阻相对变化值，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。

金属箔式应变片是通过光刻、腐蚀等工艺制成的应变敏感元件，用它来转换被测部位的受力大小及状态，通过电桥原理完成电阻到电压的比例变化，对单臂电桥而言，电桥输出电压，U01=EKε/4。

（E为供桥电压）。

三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码（每只约20g）、数显表、±15V电源、±4V电源、万用表(自备)。

四、实验步骤：1、根据图(1-1),应变式传感器已装于应变传感器模板上。

传感器中各应变片已接入模板左上方的R1、R2、R3、R4标志端。

加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值约为50Ω左右。

2、实验模板差动放大器调零，方法为:①接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板增益调节电位器Rw3顺时针调节到大致中间位置，②将差放的正、负输入端与地短接，输出端与主控箱面板上数显电压表输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)，完毕关闭主控箱电源。

3、参考图（1-2）接入传感器，将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂，它与R5、R6、R7接成直流电桥(R5、R6、R7在模块内已连接好)，接好电桥调零电位器Rw1，接上桥路电源±4V(从主控箱引入)，检查接线无误后，合上主控箱电源开关，先粗调节Rw1，再细调RW4使数显表显示为零。

4、在传感器托盘上放置一只砝码，读取数显表数值，依次增加砝码并读取相应的数显表数值，记下实验结果填入表（1-1）。

实验一金属箔式应变片——单臂、半桥、全桥性能实验写报告时:实验一图1-1不用画, 1-2至1-4画其中之一就行.一、实验目的:了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。

二、基本原理:电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝电阻相对变化，K为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反应了相应的受力状态。

对单臂电桥输出电压U01=EKε/4。

当两片应变片阻值和应变量相同时，其桥路输出电压U02=EK/ε2。

全桥测量电路中其桥路输出电压U03=KEε。

其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。

三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码、数显表、±15V电源、±4V电源、万用表(自备)。

四、实验步骤：1、根据图(1-1)应变式传感器已装于应变传感器模板上。

传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。

加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值为50Ω左右。

图1-1 应变式传感安装示意图2、接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板调节增益电位器R w3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上数显表电压输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)。

关闭主控箱电源。

3、将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂与R5、R6、R7接成直流电桥(R5、R6、R7模块内已连接好)，接好电桥调零电位器R w1，接上桥路电源±4V(从主控箱引入)如图1-2所示。
