实验一 金属箔式应变片 单臂、半桥、全桥性能比较实验

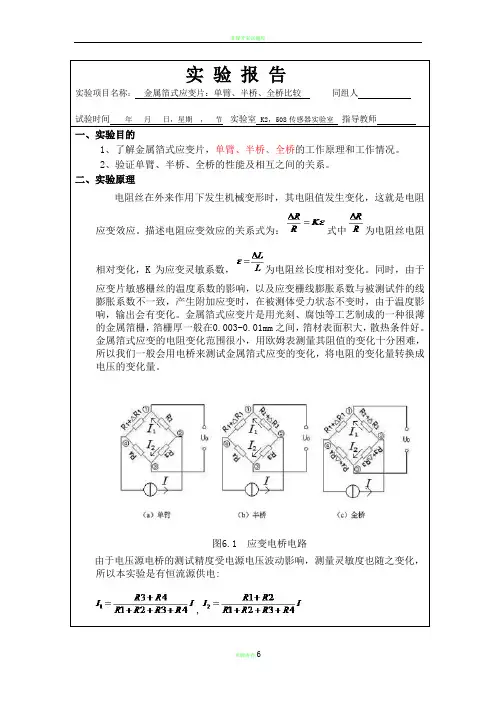

实验报告实验项目名称：金属箔式应变片：单臂、半桥、全桥比较同组人试验时间年月日，星期，节实验室K2，508传感器实验室指导教师一、实验目的1、了解金属箔式应变片，单臂、半桥、全桥的工作原理和工作情况。

2、验证单臂、半桥、全桥的性能及相互之间的关系。

二、实验原理电阻丝在外来作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应。

描述电阻应变效应的关系式为：式中为电阻丝电阻相对变化，K为应变灵敏系数，为电阻丝长度相对变化。

同时，由于应变片敏感栅丝的温度系数的影响，以及应变栅线膨胀系数与被测试件的线膨胀系数不一致，产生附加应变时，在被测体受力状态不变时，由于温度影响，输出会有变化。

金属箔式应变片是用光刻、腐蚀等工艺制成的一种很薄的金属箔栅，箔栅厚一般在0.003-0.01mm之间，箔材表面积大，散热条件好。

金属箔式应变的电阻变化范围很小，用欧姆表测量其阻值的变化十分困难，所以我们一般会用电桥来测试金属箔式应变的变化，将电阻的变化量转换成电压的变化量。

图6.1 应变电桥电路由于电压源电桥的测试精度受电源电压波动影响，测量灵敏度也随之变化，所以本实验是有恒流源供电:,（2-1）图6.1（a）为单臂电桥电路，R1为应变片电阻，R2、R3、R4为固定电阻,,代入式（2-1）。

图6.1（b）为半桥电桥电路，R1、R2为应变片电阻，R3、R4为固定电阻,,代入式（2-1）。

图6.1（c）为全桥电桥电路，R1、R2、R3、R4为应变片电阻，,,代入式（2-1）。

三、所需单元及部件STIM-01模块、STIM-05模块;±15V电源、万用表;电子连线若干四、实验步骤一、单臂电桥性能实验1、按图6.2连接好各模块，接上模块电源。

2、称重盘上不放任何东西，使STIM-01模块差动放大器上的增益调节到最大，调节STIM-05模块上的电位调节旋钮，使STIM-01模块差分放大输出OUT1接近于0V（用万用表测得）。

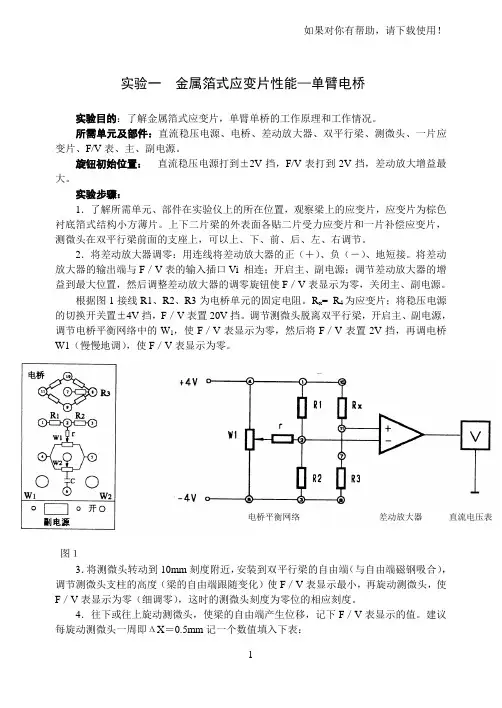

实验一金属箔式应变片性能—单臂电桥实验目的：了解金属箔式应变片，单臂单桥的工作原理和工作情况。

所需单元及部件：直流稳压电源、电桥、差动放大器、双平行梁、测微头、一片应变片、F/V表、主、副电源。

旋钮初始位置：2V挡，F/V表打到2V挡，差动放大增益最大。

实验步骤：1．了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。

上下二片梁的外表面各贴二片受力应变片和一片补偿应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。

2．将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。

将差动放大器的输出端与F／V表的输入插口Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使F／V表显示为零，关闭主、副电源。

根据图1接线R1、R2、R3为电桥单元的固定电阻。

R x= R4为应变片；将稳压电源的切换开关置±4V挡，F／V表置20V挡。

调节测微头脱离双平行梁，开启主、副电源，调节电桥平衡网络中的W1，使F／V表显示为零，然后将F／V表置2V挡，再调电桥W1（慢慢地调），使F／V表显示为零。

图１3．将测微头转动到10mm刻度附近，安装到双平行梁的自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使F／V表显示最小，再旋动测微头，使F／V表显示为零（细调零），这时的测微头刻度为零位的相应刻度。

4．往下或往上旋动测微头，使梁的自由端产生位移，记下F／V表显示的值。

建议每旋动测微头一周即ΔX＝0.5mm 记一个数值填入下表：电桥平衡网络差动放大器直流电压表应F／V表显示的电压相应变化）。

5．实验完毕，关闭主、副电源，所有旋钮转到初始位置。

注意事项：1．电桥上端虚线所示的四个电阻实际上并不存在，仅作为一标记，让学生组桥容易。

2．做此实验时应将低频振荡器的幅度关至最小，以减小其对直流电桥的影响。

金属箔式应变片单臂、半桥、全桥性能比较实验本实验旨在通过测试金属箔式应变片的不同结构（单臂、半桥、全桥）对应变的检测效果进行比较。

实验采用了五个不同力值的负载，并通过相应的电桥电路将应变信号转化成电压信号进行读数。

实验过程中，我们首先制备了三种不同结构的金属箔式应变片。

单臂应变片的结构只有一个箔片悬挂在支架上，一端连接到外接电路中，另一端用隔绝材料与支架接触。

半桥应变片由两个箔片组成，一端紧贴在支架上，另一端则悬挂在外接电路中。

全桥应变片则是由四个箔片组成的，互相垂直组成一个正方形，四个角分别连接外接电路。

制备完成后，我们将三种结构的应变片依次进行了负载实验。

实验结果显示，三种类型的应变片在不同力值下的电压变化情况基本类似，但不同结构之间仍存在着一定差异。

在相同情况下，半桥和全桥应变片的电压输出量均高于单臂应变片。

当负载力值增大时，差别也更加明显。

数据分析后，我们认为这是由于半桥和全桥结构的电桥电路更为复杂，能够更好地抵消环境中的噪声影响，从而提高了测量精度。

在实验中，我们还发现了一个问题，即金属箔式应变片在不同应变方向下的电性能并不相同。

我们在测试中对金属箔的垂直方向和水平方向分别进行了测试，结果表明，垂直方向的应变片输出电压更稳定、更大。

我们分析认为，这是因为垂直方向对应的应变载荷更加均衡，能够更好地发挥应变片本身的性能。

总的来说，本实验通过比较不同结构的金属箔式应变片，揭示了应变载荷和电桥电路复杂性对应变检测的影响。

这有助于我们在实际测量和应用中更好地选择和使用相应的结构来满足不同的检测需求，提高测量精度和可靠性。

实验报告实验项目名称：金属箔式应变片：单臂、半桥、全桥比较同组人试验时间年月日，星期，节实验室K2，508传感器实验室指导教师一、实验目的1、了解金属箔式应变片，单臂、半桥、全桥的工作原理和工作情况。

2、验证单臂、半桥、全桥的性能及相互之间的关系。

二、实验原理电阻丝在外来作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应。

描述电阻应变效应的关系式为：式中为电阻丝电阻相对变化，K为应变灵敏系数，为电阻丝长度相对变化。

同时，由于应变片敏感栅丝的温度系数的影响，以及应变栅线膨胀系数与被测试件的线膨胀系数不一致，产生附加应变时，在被测体受力状态不变时，由于温度影响，输出会有变化。

金属箔式应变片是用光刻、腐蚀等工艺制成的一种很薄的金属箔栅，箔栅厚一般在0.003-0.01mm之间，箔材表面积大，散热条件好。

金属箔式应变的电阻变化范围很小，用欧姆表测量其阻值的变化十分困难，所以我们一般会用电桥来测试金属箔式应变的变化，将电阻的变化量转换成电压的变化量。

图6.1 应变电桥电路由于电压源电桥的测试精度受电源电压波动影响，测量灵敏度也随之变化，所以本实验是有恒流源供电:,（2-1）图6.1（a）为单臂电桥电路，R1为应变片电阻，R2、R3、R4为固定电阻,,代入式（2-1）。

图6.1（b）为半桥电桥电路，R1、R2为应变片电阻，R3、R4为固定电阻,,代入式（2-1）。

图6.1（c）为全桥电桥电路，R1、R2、R3、R4为应变片电阻，,,代入式（2-1）。

三、所需单元及部件STIM-01模块、STIM-05模块;±15V电源、万用表;电子连线若干四、实验步骤一、单臂电桥性能实验1、按图6.2连接好各模块，接上模块电源。

2、称重盘上不放任何东西，使STIM-01模块差动放大器上的增益调节到最大，调节STIM-05模块上的电位调节旋钮，使STIM-01模块差分放大输出OUT1接近于0V（用万用表测得）。

实验一金属箔式应变片性能及单臂、半桥、全桥比较一、实验目的了解金属箔式应变片的工作原理和工作情况验证单臂、半桥、全桥的性能及相互之间关系二、需用器件与单元直流稳压电源、电桥、差动放大器Ⅰ、应变片传感器、砝码、电压表、电源。

三、有关旋钮的初始位置直流稳压电源调到±4V，电压表打到20V挡，差动放大器增益打到最大。

四、实验步骤1、了解所需单元、部件在实验仪上的所在位置，观察应变片传感器上的应变片，应变片为棕色衬底箔式结构小方薄片。

上下二片梁的外表面各贴二片受力应变片和一片补偿应变片。

2、将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。

将差动放大器的输出端与电压表的输入插口Ui 相连；开启电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使电压表显示为零，关闭电源。

图1单臂电桥参考接线图3、 根据图 1单臂电桥参考接线图，接线R1、R2、R3为电桥单元的固定电阻。

Rx 为应变片；将稳压电源调置到±4V ，电压置20V 挡。

开启电源，调节电桥平衡网络中的R W1，使电压表显示为零，然后将电压表置2V 挡，再调电桥R W1（慢慢地调），使电压表显示为零。

用手轻轻的按一下应变片传感器上的托盘，松开手后观察差动放大输出是否为0，如果不是，就还需要继续调节R W1，使输出为0。

反复操作这个步骤2-3遍就可以了。

将砝码逐个轻轻的放在应变片传感器的托盘上，放置砝码的时候不能碰到导线以及实验仪的其他部位，每放一个砝码记入下一个数据，ΔX ＝20g ，将这些数值填入下。

根据所得结果计算系统灵敏度S=ΔV ／ΔW ，并作出V-W 关系曲线，ΔV 为电压变化率，ΔW 为相应的重量变化率。

实验完毕，关闭电源。

4、 保持放大器增益不变，将R3固定电阻换为与Rx 工作状态相反的另一应变片即取二片受力方向不同应变片，形成半桥（请在图 2中画出接线图），调节电桥W1使电压表显示表显示为零，重复（3）过程同样测得读数，填入下表：应变片BF 1BF2BF3BF差动变换器1电压表200mV2V20V电桥w1w2图 2半桥接线图5、 保持差动放大器增益不变，将R1，R2两个固定电阻换成另两片受力应变片组桥时只要掌握对臂应变片的受力方向相同，邻臂应变片的受力方向相反即可，否则相互抵消没有输出。

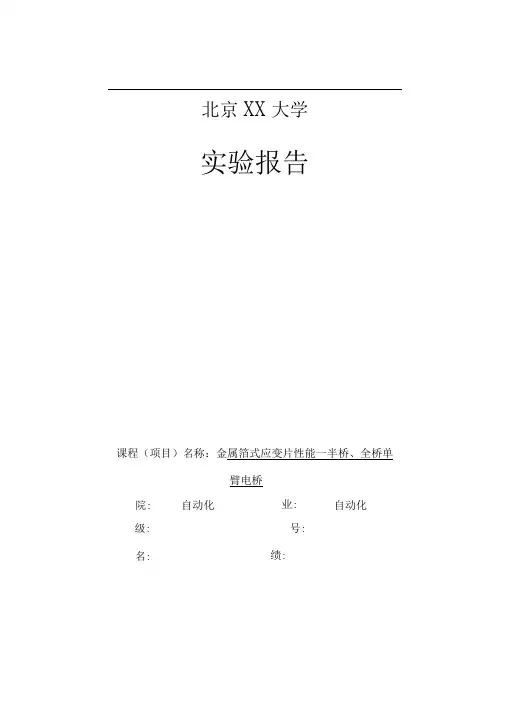

北京XX 大学实验报告课程（项目）名称：金属箔式应变片性能一半桥、全桥单臂电桥级: 绩:院:自动化 业: 自动化号: 名:2013年12月10日、任务与目的了解金属箔式应变片，差动半桥的工作原理和工作情况。

金属箔式应变片是一种敏感器件，当它在外力作用下发生机械变形时，其电阻丝阻值发 生变化，这就是电阻应变效应，通过它将被测部位的受力状态变化转化为阻止的变化。

再通 过电桥可以把电阻的变化转化为电压的变化，从而其输出反映了相应的受力状态。

单臂电桥 输出电压U 二EK E /4。

半桥测量电路中，不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。

当应变片阻值和应变量相同时，其桥路输出电压EK £ /2。

三、内容与步骤（1） 了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，应变片为棕色衬底箔 式结构小方薄片。

上下二片梁的外表面各贴二片受力应变片和一片补偿应变片，测微头在双 平行梁前面的支座上，可以上、下、前、后、左、右调节。

（2） 将差动放大器调零：用连线将差动放大器的正（+ ）、负（-）、地短接。

将差动放大器的输出端与F /V 表的输入插口 Vi 相连；开启主、副电源；调节差动放大器的增益到最大位 置，然后调整差动放大器的调零旋钮使F / V 表显示为零，关闭主、副电源。

（3） 根据图4接线R1、R2、R3为电桥单元的固定电阻。

Rx 为应变片；将稳压电源的切换开 关置±4V 档，F /V 表置20V 档。

调节测微头脱离双平行梁，开启主、副电源，调节电桥平衡网络中的 W1使F /V 表显示为零（粗调），然后将F / V 表置2V 档，再调电桥 W1（慢慢地调）， 使F / V 表显示为零（细调）。

图4安装到双平等梁的自由端（与自由端磁钢吸合） F /V 表显示最小，再旋动测微头，使显示为零(细调零)，这时的测微头刻度为零位的相应刻度并记下这个刻度值。

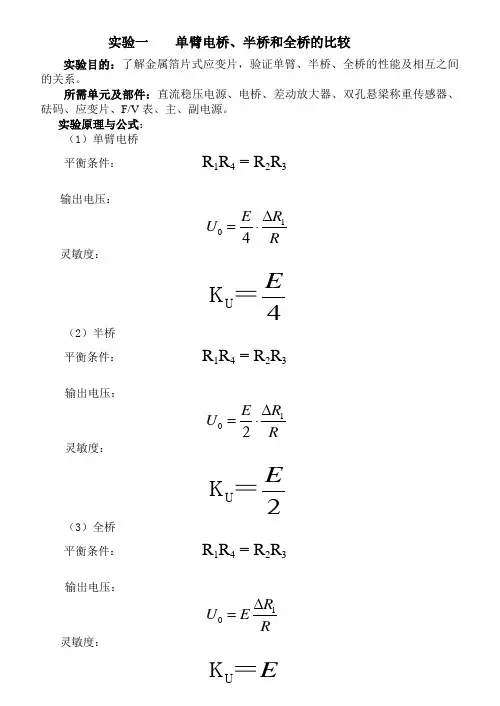

实验一 单臂电桥、半桥和全桥的比较实验目的：了解金属箔片式应变片，验证单臂、半桥、全桥的性能及相互之间的关系。

所需单元及部件：直流稳压电源、电桥、差动放大器、双孔悬梁称重传感器、砝码、应变片、F/V 表、主、副电源。

实验原理与公式： （1）单臂电桥平衡条件： R 1R 4 = R 2R 3输出电压：灵敏度：（2）半桥平衡条件： R 1R 4 = R 2R 3输出电压：灵敏度：（3）全桥平衡条件： R 1R 4 = R 2R 3输出电压：RR E U 104∆⋅=4E U K ＝102R E U R∆=⋅2E U K ＝10R U ER∆=旋钮初始位置：直流稳压电源拨到2V档，F/V表拨到2V档，差动放大器增益旋钮调到最大。

实验步骤：（1）了解所需单元、部件在实验仪上的位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。

上下两片梁的外表面各贴两片应变片。

（2）差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。

将差动放大器的输出端与F/V表的输入插口vi 相连；调节差动放大器的增益旋纽到最大位置，然后调整差动放大器的调零旋钮使F/V表显示为零，然后关闭主、副电源。

（3）根据下图，R1、R2、R3为电桥的固定电阻；R4＝Rx为应变片。

将稳压电源的切换开关置4v档，F/V表置20v。

开启主、副电源，调节电桥平衡网络中的W1，使F/V表显示为零，等待数分钟后将F/V表置2v，再调节电桥W1（慢慢调）使F/V 表显示为零。

（4）在传感器的托盘上放上一只砝码，记下此时的电压数值，然后每增加一只砝码记下一个数值并将这些数值填入下表。

表1（5）保持放大器增益不变，将固定电阻R3换为与R X(R4)工作状态相反的另一应变片，即取两片受力方向不同的应变片，形成半桥，调节电桥的W1使F/V表显示为零，重复（4）过程同样测得读数，填入表2。

表2可，否则相互抵消没有输出电压。

接成一个直流全桥，调节电桥的W1，同样使F/V 表显示为零。

金属箔式应变片-单臂,半桥,全桥比较实验报告实验目的
本实验旨在比较单臂、半桥和全桥金属箔式应变片三种桥式应变测量方式的各项性能
指标，以确定实验系统采用哪种应变电阻测量方式更为合适。

实验原理
金属箔式应变片是一种通过钢带和金属铋素材以及其他电子组件构成的应变测量系统，它以电阻变化反映外力作用于它所处位置上应变参数比如应力、压力、位移等的变化。

桥
式应变测量系统主要把箔式传感器通过桥式电路连接，采用桥式方式结成形成的放大系统，以及与之相配的信号处理装置，能够检测更小的微小应变，从而实现压力、位移等多变量
的实时测量。

实验装置
在实验中，我们使用了一台微工控机，一台注塑机（模具温度可调），10只单臂、半桥和全桥金属箔式应变片，三种不同的应变测量系统，以及一套由计算机驱动的数据采集
系统。

实验方法
1.首先，我们调节注塑机的温度到所测试的温度等级，保持它处于恒定的温度状态。

2.然后，给定三种桥式应变片金属箔所处的表面位置，将10只应变片分别安装在相
同位置，连接到同一个微控机上。

3.在测试温度范围内，做240次应力波动，每次应力值为奇数，持续时间为一小时。

4.计算一小时内每只应变片的平均应变值，并记录三种应变测量方式的误差。

5.回算比较三种金属箔式应变片的应变特性，最终选出最佳的应变测量方式。

实验结果
在实验中，通过比较计算得出的结果，可以看到半桥式箔式应变片的平均应变值小于
单桥式和全桥式，误差也最小，使用效果最好。

因此在实际系统中采用半桥式的应变测量
更为合适，能够取得更高的测量精度和可靠性。

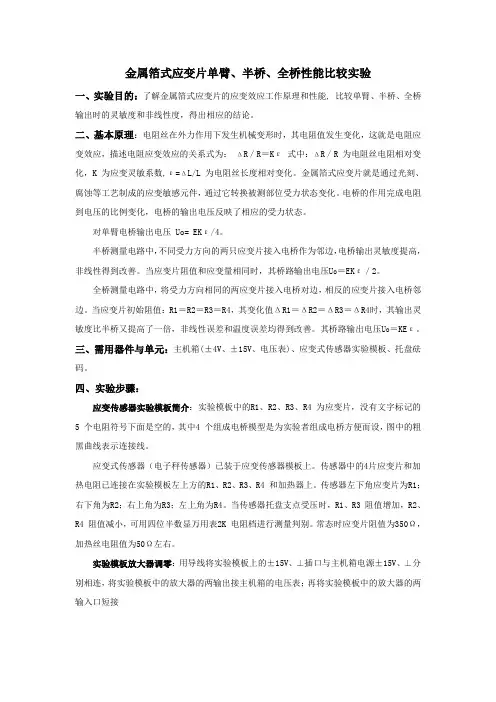

实验一金属箔式应变片——单臂、半桥、全桥性能实验一、实验目的:了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。

二、基本原理:电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝电阻相对变化，K为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反应了相应的受力状态。

对单臂电桥输出电压U01=EKε/4。

当两片应变片阻值和应变量相同时，其桥路输出电压U02=EK/ε2。

全桥测量电路中其桥路输出电压U03=KEε。

其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。

三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码、数显表、±15V电源、±4V电源、万用表(自备)。

四、实验步骤：1、根据图(1-1)应变式传感器已装于应变传感器模板上。

传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。

加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值为50Ω左右。

图1-1 应变式传感安装示意图2、接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板调节增益电位器R w3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上数显表电压输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)。

关闭主控箱电源。

3、将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂与R5、R6、R7接成直流电桥(R5、R6、R7模块内已连接好)，接好电桥调零电位器R w1，接上桥路电源±4V(从主控箱引入)如图1-2所示。

金属箔式应变片单臂、半桥、全桥性能比较实验一、实验目的：了解金属箔式应变片的应变效应工作原理和性能, 比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。

二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R 为电阻丝电阻相对变化，K 为应变灵敏系数,ε=ΔL/L 为电阻丝长度相对变化。

金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化。

电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。

对单臂电桥输出电压 Uo= EKε/4。

半桥测量电路中，不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。

当应变片阻值和应变量相同时，其桥路输出电压U o＝EKε／2。

全桥测量电路中，将受力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。

当应变片初始阻值：R1＝R2＝R3＝R4，其变化值ΔR1＝ΔR2＝ΔR3＝ΔR4时，其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。

其桥路输出电压U o＝KEε。

三、需用器件与单元：主机箱(±4V、±15V、电压表)、应变式传感器实验模板、托盘砝码。

四、实验步骤：应变传感器实验模板简介：实验模板中的R1、R2、R3、R4 为应变片，没有文字标记的5 个电阻符号下面是空的，其中4 个组成电桥模型是为实验者组成电桥方便而设，图中的粗黑曲线表示连接线。

应变式传感器（电子秤传感器）已装于应变传感器模板上。

传感器中的4片应变片和加热电阻已连接在实验模板左上方的R1、R2、R3、R4 和加热器上。

传感器左下角应变片为R1；右下角为R2；右上角为R3；左上角为R4。

当传感器托盘支点受压时，R1、R3 阻值增加，R2、R4 阻值减小，可用四位半数显万用表2K 电阻档进行测量判别。

电子科技大学
实验报告
学生姓名：学号：指导教师：
实验地点：主楼C2-111 实验时间：
一、实验室名称：电机与传感器实验室
二、实验项目名称：金属箔式应变片性能：单臂、半桥、全桥实验比较
三、实验学时：4
四、实验原理：
实验原理如图所示：
1、单臂时：R1、R
2、R3为固定电阻，RX为金属箔式应变片。

2、
半桥时：R1、R2为固定电阻，R3和RX为金属箔式应变片。

3、全挢时：桥内四个电阻均为金属箔式应变片。

五、实验目的：
系统地学习和了解金属箔式应变片的基本工作原理，基本分析方法，设计要求，测量电路及其主要应用。

六、实验内容：
单臂、半桥、全桥实验。

七、实验器材（设备、元器件）：
CSY-998型传感器系统实验仪、集成电路314、LF353、317、373、7815、7915、7805、LM324、555、8038、741、3140、74LS20等及联接线若干。

八、实验步骤：
(1)、了解所需元件、部件在实验仪上所在位置。

(2)、将差动放大器调零。

(3)、根据图接线。

(4)、调整测微头位置。

(5)、测取数据。

九、实验数据及结果分析：
1、单臂
十、实验结论：
十一、总结及心得体会：
十二、对本实验过程及方法、手段的改进建议：
报告评分：
指导教师签字：。

实验一 金属箔式应变片性能实验——单臂、半桥、全桥电路性能比较 测控091 200900304037 黄健华一、实验目的：1． 观察了解箔式应变片的结构及粘贴方式。

2． 测试应变梁形变的应变输出。

3． 比较各种桥路的性能（灵敏度）。

二、实验原理：应变片是最常用的测力传感元件，当用应变片测试时，应变片要牢固地粘贴在测试体表面，当测件受力发生形变, 应变片的敏感栅随同变形，其电阻值也随之发生相应的变化。

通过测量电路，转换成电信号输出显示。

电桥电路是最常见的非电量电测电路中的一种，当电桥平衡时，桥路对臂电阻乘积相等，电桥输出为零，在桥臂四个电阻R 1、R 2、R 3、R 4中，电阻的相对变化率分别为44332211R R R R R R R R ∆∆∆∆、、、，当使用一个应变片时，∑∆=RR ；当二个应变片组成差动状态工作，则有∑∆=R RR 2；用四个应变片组成二个差动对工作，且∑∆=====RRR R R R R R 4,4321。

根据戴维南定理可以得出测试电桥的输出电压近似等于1/4 • E •ΣR ，电桥灵敏度R R V K u //∆=，于是对应于单臂、半桥、全桥的电压灵敏度分别为1/4E 、1/2E 和E 。

由此可知，当E 和电阻相对变化一定时，电桥及电压灵敏度与各桥臂阻值的大小无关，单臂、半桥、全桥电路的灵敏度依次增大。

三、实验所需部件：直流稳压电源（V 4±档）、电桥、差动放大器、金属箔式应变片、测微头、电压表。

四、实验接线图：五、实验步骤：+4V-4V1、调零。

开启仪器电源，差动放大器增益置100倍（顺时针方向旋到底），“+，-”输入端用实验线对地短路。

输出端接数字电压表，用“调零”电位器调整差动放大器输出电压为零，然后拔掉实验线。

调零后电位器位置不要变化。

如需使用毫伏表，则将毫伏表输入端对地短路，调整“调零”电位器，使指针居“零”位。

拔掉短路线，指针有偏转是有源指针式电压表输入端悬空时的正常情况。

实验一应变片：单臂、半桥、全桥比较本次实验中，我们使用了三种不同类型的应变片：单臂应变片、半桥应变片和全桥应变片。

这些应变片都是用于测量材料的应变变化。

应变片可以将应变变化转化为电信号，用于测量物体的应变状态。

通过本次实验，我们将比较这三种不同类型的应变片的性能。

单臂应变片是最基本的应变片类型，它由一个被电焊在试件上的直线形变感应器组成。

当试件发生应变时，直线形变感应器的电阻值也会随之发生变化。

单臂应变片可以提供与应变成正比的电压信号。

在实验中，我们使用单臂应变片来测试试件的应变变化。

半桥应变片由两个被电焊到试件表面的直线形变感应器组成，形成了一个不完整的电路。

当试件发生应变时，其中一个感应器的电阻值会增加，而另一个感应器的电阻值会减少，从而产生电压差。

半桥应变片可以提供比单臂应变片更高的灵敏度和更稳定的输出信号。

在这次实验中，我们在手动加载的条件下使用三种不同类型的应变片来测量试件的应变变化。

在单臂应变片和半桥应变片的情况下，我们可以很容易地得到试件的应变变化。

然而，在使用全桥应变片时，需要进行更复杂的电路连接和校准过程才能得到准确的测量结果。

总的来说，单臂应变片是最简单的应变片类型，但其灵敏度和稳定性较低。

半桥应变片具有更高的灵敏度和稳定性，但需要更复
杂的电路连接。

全桥应变片是最灵敏、最稳定和最准确的应变片类型，但也需要最复杂的电路连接和校准过程。

因此，在实际应用中，我们需要根据具体案例来选择适当的应变片类型。

实验一金属箔式应变片性能—单臂电桥实验目的：了解金属箔式应变片，单臂单桥的工作原理和工作情况。

所需单元及部件：直流稳压电源、电桥、差动放大器、双平行梁、测微头、一片应变片、F/V表、主、副电源。

旋钮初始位置：2V挡，F/V表打到2V挡，差动放大增益最大。

实验步骤：1．了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。

上下二片梁的外表面各贴二片受力应变片和一片补偿应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。

2．将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。

将差动放大器的输出端与F／V表的输入插口Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使F／V表显示为零，关闭主、副电源。

根据图1接线R1、R2、R3为电桥单元的固定电阻。

R x= R4为应变片；将稳压电源的切换开关置±4V挡，F／V表置20V挡。

调节测微头脱离双平行梁，开启主、副电源，调节电桥平衡网络中的W1，使F／V表显示为零，然后将F／V表置2V挡，再调电桥W1（慢慢地调），使F／V表显示为零。

图１3．将测微头转动到10mm刻度附近，安装到双平行梁的自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使F／V表显示最小，再旋动测微头，使F／V表显示为零（细调零），这时的测微头刻度为零位的相应刻度。

4．往下或往上旋动测微头，使梁的自由端产生位移，记下F／V 表显示的值。

建议电桥平衡网络差动放大器直流电压表每旋动测微头一周即ΔX＝0.5mm记一个数值填入下表：据所得结果计算灵敏度S＝ΔV／ΔX（式中ΔX为梁的自由端位移变化，ΔV为相应F／V表显示的电压相应变化）。

5．实验完毕，关闭主、副电源，所有旋钮转到初始位置。

注意事项：1．电桥上端虚线所示的四个电阻实际上并不存在，仅作为一标记，让学生组桥容易。

实验步骤：1、应变式传感器已装于设备顶板右侧，传感器中各应变片已接入设备顶板左下侧的“应变力传感器”标志端，应变片阻值R1=R2=R3=R4=350Ω；加热丝也接于模块上，加热丝阻值约为50Ω左右，可用万用表进行测量判别。

2将差动放大器调零；用连线将差动放大器的正（+）、负（-）、地短接。

将差动放大器的输出端与F/V表的输入插口Vi相连；差动放大器增益旋至最大。

开启主电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使F/V表显示为零，关闭主电源。

3、根据图5接线。

R1、R2、R3为电桥单元的固定电阻；R4=R x为应变片。

将稳压电源的切换开关置±4档，F/V表置20V档。

开启主电源，调节电桥平衡网络中的W1，使F/V 表显示为零，等待数分钟后将F/V表置2V档，再调电桥W1（慢慢地调），使F/V表显示为零。

如数值不稳定，请减小差动放大器增益。

4、在传感器托盘上放上一只砝码，记下此时的电压数值，然后每增加一只砝码记下一个数值并将这些数值填入表一。

根据所得结果计算系统灵敏度S=∆V/∆W，并作出V-W关系曲线，∆V为电压变化率，∆W为相应的重量变化率。

5、保持放大器增益不变，将R3固定电阻换为与R4工作状态相反的另一应变片即取二片受力方向不同应变片，形成半桥，调节电桥W1使F/V表显示为零，重复（3）过程同样测得读数，填入表二。

6、保持差动放大器增益不变，将R1、R2两个固定电阻换成另两片受力应变片，组桥时只要对臂应变片的受力方向相同，邻臂应变片的受力方向相反即可，否则相互抵消没有输出。

接成一个直流全桥，调节电桥W1同样使F/V表显示零。

重复（3）过程将读出数据填入表三。

7、在同一坐标系上描出X-Y曲线，比较三种接法的灵敏度。

图5。

实验一金属箔式应变片单臂、半桥、全桥性能比较一、实验目的: 比较单臂、半桥、全桥输出时的灵敏度和非线性误差，得出相应的结论。

二、基本原理:电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝的电阻相对变化值，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。

金属箔式应变片是通过光刻、腐蚀等工艺制成的应变敏感元件，用它来转换被测部位的受力大小及状态，通过电桥原理完成电阻到电压的比例变化，对单臂电桥而言，电桥输出电压，U01=EKε/4。

（E为供桥电压）。

三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码（每只约20g）、数显表、±15V电源、±4V电源、万用表(自备)。

四、实验步骤：1、根据图(1-1),应变式传感器已装于应变传感器模板上。

传感器中各应变片已接入模板左上方的R1、R2、R3、R4标志端。

加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值约为50Ω左右。

2、实验模板差动放大器调零，方法为:①接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板增益调节电位器Rw3顺时针调节到大致中间位置，②将差放的正、负输入端与地短接，输出端与主控箱面板上数显电压表输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)，完毕关闭主控箱电源。

3、参考图（1-2）接入传感器，将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂，它与R5、R6、R7接成直流电桥(R5、R6、R7在模块内已连接好)，接好电桥调零电位器Rw1，接上桥路电源±4V(从主控箱引入)，检查接线无误后，合上主控箱电源开关，先粗调节Rw1，再细调RW4使数显表显示为零。

4、在传感器托盘上放置一只砝码，读取数显表数值，依次增加砝码并读取相应的数显表数值，记下实验结果填入表（1-1）。

实验报告课程名称：测试技术实验项目名称：实验（一）金属箔式应变片单臂、半桥性能比较 实验时间：班级： 姓名： 学号：一、实 验 目 的:理解箔式应变片工作原理；验证单臂、半桥的性能及相互之间关系。

二、实 验 器 材:CSY-910型传感器实验仪：直流稳压电源、差动放大器、电桥、F/V 表、测微头、双平行梁、应变片、主、副电源。

三、实 验 内 容 及 过 程:1、实验原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：εK R R =∆/ ， 式中R R /∆为电阻丝电阻的相对变化，K 为应变灵敏系数，l l /∆=ε为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位的受力状态变化，电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。

单臂电桥输出电压4/1εEK U o =，其中E 为输入电压。

已知单臂、半桥电路的ΣR 分别为△R/R 、2△R/R 。

根据戴维定理可以得出测试电桥的输出电压近似等于ΣR.E/4，电桥灵敏度Ku=Uo/△R/R ，于是对应单臂、半桥的电压灵敏度分别为E/4、E/2。

由此可知，当E 和电阻相对变化一定时，电桥及电压灵敏度与各桥臂阻值的大小无关。

2、旋钮初始位置直流稳压电源打到±2V 档，F/V 表打到2v 档，差动放大器增益打到最大（顺时针最大位置）。

3、实验注意事项(1)在更换应变片时应将电源关闭。

(2)在实验过程中如有发现电压表发生过载，应将电压量程扩大。

(3)在本实验中只能将放大器接成差动形式，否则系统不能正常工作。

(4)直流稳压电源±4V 不能打的过大，以免损坏应变片或造成严重自热效应。

(5)接全桥时请注意区别各片子的工作状态方向。

(6)电桥上端虚线所示的四个电阻实际上并不存在，仅作为一标记，让学生组桥容易。

(7)做此实验时应将低频振荡器的幅度关至最小，以减小其对直流电桥的影响。

实验一金属箔式应变片直流单臂实验一金属箔式应变片直流单臂、半桥、全桥比较力这个物理量既无法直接观察，也无法直接测量，里的测量原理是将力转换为其他物理量后再进行测量的。

金属应变片是将应变片粘贴在被测材料上，根据应变效应当被测材料受到外力作用产生形变时，弹性元件将这种变化传递到应变片，并使其阻值发生变化。

实验原理：应变式传感器包括两个主要部分，一是弹性敏感元件，利用它把被测的物理量（如力矩、扭矩、压力、加速度等）转化为弹性体的应变值；另一个是应变片，作为传感器元件将应变转换为电阻值的变化。

实验目的：验证单臂、半桥、全桥的输出特性和灵敏度，比较它们的测量结果。

实验所需单元：悬臂梁，应变片，直流稳压电源，差动放大器，电阻平衡电路，电压表。

实验注意事项：（1）接入半桥和全桥时请注意区别各应变片的工作状态，原则是：对臂同性，邻臂异性；（2）在更换应变片时应关闭电源；（3）实验过程中如发现电压表过载，应将量程扩大；（4）直流电源不可随意加大，以免损坏应变片。

实验步骤：（1）直流电源旋在±4V档；电压表量程置于2V，放大器增益旋至最大;（2）转动位移测量标尺，使悬臂梁处于水平位置，接通总电源及副电源；（3）将放大器两输入端与地连接，输出端接电压表，调整差动放大器单元上的调零旋钮，使电压表指示为零；（4）调整电桥平衡电位器W1，使电压表指示为零；（5）将测微头调整在整刻度位置，重新调整W1使电桥平衡。

每转动1mm读取一个数据，记录数据（单桥）；（6）保持其他不变，将R3换为与R4工作状态相反的另一个应变片，形成板桥电路，重新调整好悬臂梁初始值与电桥零点，记录数据（半桥）；（7）保持其他不变，再将R1R2R3R4四个电阻全部转换成应变片，换成直流电桥，重新调整好悬臂梁初始值与电桥零点，记录数据（全桥）。

思考题：（1）观察正反行程的测量结果，解释输入输出曲线不重合的原因；存在迟滞现象，以及仪器误差。

（2）在同一坐标上描绘出电压位移（U-X）曲线，比较三种接法的灵敏度，根据U-X曲线计算三种接法的灵敏度k=∆U/∆X，说明灵敏度与哪些因素有关？根据U-X曲线，描述应变片的线性度好坏。
