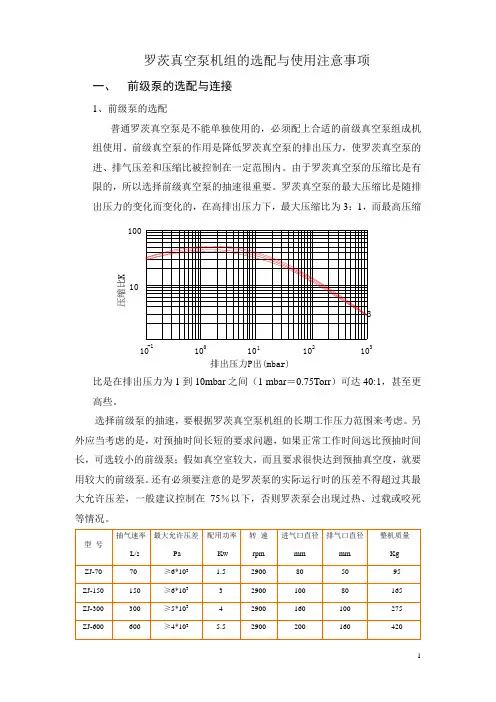

罗茨真空泵机组的选配与使用注意事项一、前级泵的选配与连接1、前级泵的选配普通罗茨真空泵是不能单独使用的，必须配上合适的前级真空泵组成机组使用。

前级真空泵的作用是降低罗茨真空泵的排出压力，使罗茨真空泵的进、排气压差和压缩比被控制在一定范围内。

由于罗茨真空泵的压缩比是有选择前级泵的抽速，要根据罗茨真空泵机组的长期工作压力范围来考虑。

另外应当考虑的是，对预抽时间长短的要求问题，如果正常工作时间远比预抽时间长，可选较小的前级泵；假如真空室较大，而且要求很快达到预抽真空度，就要用较大的前级泵。

还有必须要注意的是罗茨泵的实际运行时的压差不得超过其最大允许压差，一般建议控制在75％以下，否则罗茨泵会出现过热、过载或咬死等情况。

由于罗茨真空泵的压缩比较小，为了使罗茨真空泵机组能达到更高的真空度和更大的抽气速率，可采用多台罗茨真空泵与前级真空泵串联来组成多级罗茨真空泵机组来满足高真空的要求。

真空机组的级数是由工作真空度来决定的，一般真空机组的极限真空必须比工作真空高半到一个数量级。

根据各个真空系统工作压力有所不同，在选配机组时必须掌握以下几点：1.主泵必须在其最佳工作范围内工作；2.主泵或中间泵与前级泵的压缩比不得其超过允许范围；3.前级泵与第一级罗茨泵的配比尽可能小，当前级泵性能有所下降时，对系统的抽真空性能不会有大的影响。

如果被抽气体含有微量粉尘或含有大量可凝性蒸汽的工艺上，建议选择水（液）环泵或罗茨水（液）环泵机组。

至于要选择几级机组可参考上图和以下说明。

罗茨真空泵与水环真空泵的连接形式及工作范围可参看表一，在此表中我们列举了一台水环真空泵和一台至三台罗茨真空泵串联组成的多级罗茨水环真空机组所能达到的真空范围。

表一、多级罗茨水环真空泵机组的组成和真空度一览表一般一台罗茨真空泵与一台水环真空泵串联而成的JZJS型二级机组的极限压力仅为250~650pa左右，如采用二台罗茨真空泵串联一台水环真空泵则机组的极限压力可达到15~25pa，如再增加一台罗茨真空泵则机组的极限压力可更高，将达到0.2~0.8pa以上，因而用户可根据不同的使用要求来正确选择机组的级数。

水环真空泵的工作原理与选项水环真空泵的工作原理与选项真空泵是一种旋转式变容真空泵须有前级泵配合方可使用在较宽的压力范围内有较大的抽速对被抽除气体中含有灰尘和水蒸汽不敏感广泛用于冶金、化工、食品、电子镀膜等行业。

主要有WLW系列立式无油真空泵、W型往复式真空泵、2X，2XZ 型旋片式真空泵、ZJ，ZJH型罗茨真空泵（ZJH型为专利产真空泵品）、2SK、SK 型水环式真空泵、2BV、2BA型水环式真空泵、H、2H型滑阀真空泵、TLZ型真空泵、SL型罗茨鼓风机、JZJHX型罗茨旋片真空机组、JZJHS型罗茨水环真空机组、JZJHWLW型立式无油真空机组、JZJP型罗茨水喷射真空机组、JZJHBA型罗茨水环真空机组、RPP型水喷射真空泵、JZJH2H型罗茨滑阀式真空机组等型号。

在检修过程中，水环真空泵故障的诊断是一个关键的环节，下面专门介绍水环真空泵无液体提供，供给液体不足或压力不足的问题及解决方法，希望大家可以有针对性地进行水环真空泵故障的诊断，尽快解决问题。

1.真空泵没有注水或没有适当排气；解决方法：检查真空泵壳和入口管线是否全部注满了液体。

2.速度太低；解决方法：检查电机的接线是否正确，电压是否正常或者透平的蒸汽压力是否正常。

3.系统水头太高；解决方法：检查系统的水头（特别是磨擦损失）。

4.吸程太高；解决方法：检查现有的净压头（入口管线太小或太长会造成很大的磨擦损失）。

5.叶轮或管线受堵；解决方法：检查有无障碍物。

6.转动方向不对；解决方法：检查转动方向。

工作原理：1.首先应该充分了解被抽气体成分。

如气体中含不含可凝蒸气、有无颗粒灰尘、有无腐蚀性、爆炸性等。

如果气体中含有蒸气、颗粒、及腐蚀性气体，应该考虑在泵的进气口管路上安装辅助设备，如冷凝器、除尘器等。

如抽取气体还有腐蚀性，则须选用不锈钢材质。

若抽取的气体具有爆炸性，则应该选择水环式真空泵并且配防爆电机，因为水环式真空泵整个工作过程是等温的。

2.真空设备或者零部件对油污染的要求。

水环式真空泵/液环真空泵工作原理水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。

水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa 表压力。

水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。

在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。

由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。

由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

如图：在泵体中装有适量的水作为工作液。

当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。

水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。

此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。

如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。

综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。

水环泵和其它类型的机械真空泵相比有如下优点：•结构简单，制造精度要求不高，容易加工。

•结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。

故用小的结构尺寸，可以获得大的排气量，占地面积也小。

•压缩气体基本上是等温的，即压缩气体过程温度变化很小。

•由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。
