rc一阶电路的零输入响应,电容电压按指数规律上升,电容电流按指数规律衰减
1.引言
1.1 概述
概述部分应该对整篇文章进行简要介绍，包括rc一阶电路、零输入响应以及电容电压和电流按指数规律上升和衰减的特点。
在rc电路中，包含一个电阻和一个电容器。这种电路用于模拟和控制电信号的传输和处理，在实际应用中非常常见。rc电路的零输入响应是指当外部输入信号为零时，电容器电压和电流变化的情况。在这种情况下，电容电压会按照指数规律上升，而电流则会按照指数规律衰减。
电容电压按指数规律上升的原因是因为当电路中没有外部输入信号时，只有电容器内部存储的电荷起作用。由于电容器的特性，电荷在电容器的两端积累，并导致电压的上升。而电容电流按指数规律衰减的原因是因为在电路中没有外部输入信号时，电容器通过电阻流过的电流随时间逐渐减小，最终趋于零。
这种指数规律的电压和电流变化具有一些特点。首先，变化率越大，变化越快，即上升或衰减的速度越快。其次，变化过程并非线性，而是呈现出指数增长或衰减的趋势。最后，变化过程的时间常数与电路的电阻和电容参数有关，不同的参数组合会导致不同的响应速度和幅度。
通过深入理解rc一阶电路零输入响应的概念和特点，我们可以更好地掌握电路的工作原理和性能。这对于电子工程师设计和优化电路系统非常重要，也为我们更好地理解电信号在信号处理和传输过程中的行为提供了有益的启示。
1.2 文章结构
文章结构部分的内容：
本文总共分为三个主要部分：引言、正文和结论。
引言部分主要包括概述、文章结构和目的。首先，我们将简要介绍RC一阶电路的概念和特点，并指出零输入响应在该电路中的重要性。接着，我们将详细说明本文的结构和内容安排，以便读者能够更好地理解文章的主旨和逻辑框架。最后，我们将明确本文的目的，即探讨RC一阶电路的零输入响应，以及电容电压和电流按指数规律变化的原因和特点。
正文部分将是本文的核心部分，我们将分为三个小节来进行讨论。首先，在第2.1小节中，我们将介绍零输入响应的基本概念和原理，包括什么是零输入响应以及它在RC一阶电路中的意义和应用。然后，在第2.2小节中，我们将详细解释电容电压按指数规律上升的原因和特点，探讨影响电容电压上升速度的因素，并给出相应的数学推导和示例。最后，在第2.3小节中，我们将重点讨论电容电流按指数规律衰减的原因和特点，分析衰减速度受到的影响因素，并使用实际电路案例进行说明。

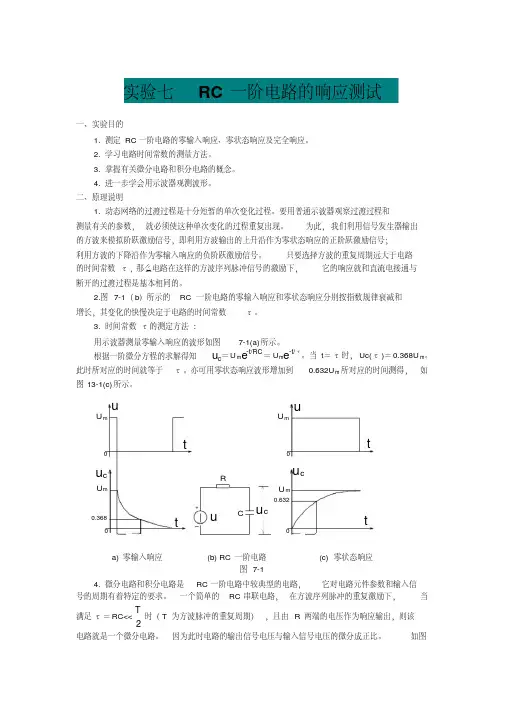

实验七RC一阶电路的响应测试
一、实验目的
1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。
2. 学习电路时间常数的测量方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用示波器观测波形。二、原理说明
1. 动态网络的过渡过程是十分短暂的单次变化过程。要用普通示波器观察过渡过程和
测量有关的参数，就必须使这种单次变化的过程重复出现。为此，我们利用信号发生器输出
的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；
利用方波的下降沿作为零输入响应的负阶跃激励信号。只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与
断开的过渡过程是基本相同的。
2.图7-1（b）所示的RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和
增长，其变化的快慢决定于电路的时间常数τ。
3. 时间常数τ的测定方法:
用示波器测量零输入响应的波形如图7-1(a)所示。
根据一阶微分方程的求解得知uc＝Ume-t/RC＝Ume-t/τ。当t＝τ时，Uc(τ)＝0.368Um。
此时所对应的时间就等于τ。亦可用零状态响应波形增加到0.632Um所对应的时间测得，如
图13-1(c)所示。
a) 零输入响应(b) RC一阶电路(c) 零状态响应图7-1
4. 微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。一个简单的RC串联电路，在方波序列脉冲的重复激励下，当
满足τ＝RC<<2T时（T为方波脉冲的重复周期），且由R两端的电压作为响应输出，则该
电路就是一个微分电路。因为此时电路的输出信号电压与输入信号电压的微分成正比。如图0.368tt
R
Ct
t0.632
00
00
+cuu
Umcucuu
uUmUm
Um
7-2(a)所示。利用微分电路可以将方波转变成尖脉冲。
(a)微分电路(b) 积分电路图7-2
若将图7-2(a)中的R与C位置调换一下，如图13-2(b)所示，由C两端的电压作为响应
学习必备 欢迎下载
实验三 RC-阶电路的响应测试（仿真）
一、 实验目的
1. 在MULTISIM平台上测定RC一阶电路的零输入响应，零状态响应。
2. 研究时间常数τ的意义及微分，积分电路的特点。
3. 在MULTISIM环境中学会测绘观察图形。
一、 实验设备
1. 装有MULTISIM仿真软件系统的微型计算机 一台
二、 实验原理
1.RC—阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。
图3-1
2. 微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。
一个简单的RC串联电路，在方波序列脉冲的重复激励下，当满足τ=RC<
图3-2
若将图3-2中的R与C位置调换一下，即由C端作为响应输出，且当电路参数的选择满足τ=RC＞＞T/2时，如图3-2（b）所示即称为积分电路。
从输出波形来看，上述两个电路均起着波形变换的作用，请在实验过程仔细观察与记录。
三、 实验内容
1. 在MULTISIM平台上，自行设计RC一阶电路的零输入、零状态响应电路。
R= 10 kΩ C= 0.01 μF 学习必备 欢迎下载
根据R、C参数计算时间常数τ，以20倍τ为信号发生器输出的方波周期，方波幅值10V，观测波形变化并将对应零输入和零状态1τ~5τ时刻的输出电压记录在表3-1中。
表3-1 输出电压uc不同时刻电压值
uc（V）
记录项 1τ 2τ 3τ 4τ 5τ
零输入 测量值 3.6768 1.3515 496.7663m 182.5977m
67.1179m
计算值
零状态 测量值 6.3233 8.6485 9.5032 9.8174 9.9329
计算值
2. 在MULTISIM平台上，自行设计微分、积分电路，并输入频率1kHZ、幅值2V的方波信号，按照以下表格的不同R、C参数，观测输出波形的变化并将输入输出波形记录在表格中。

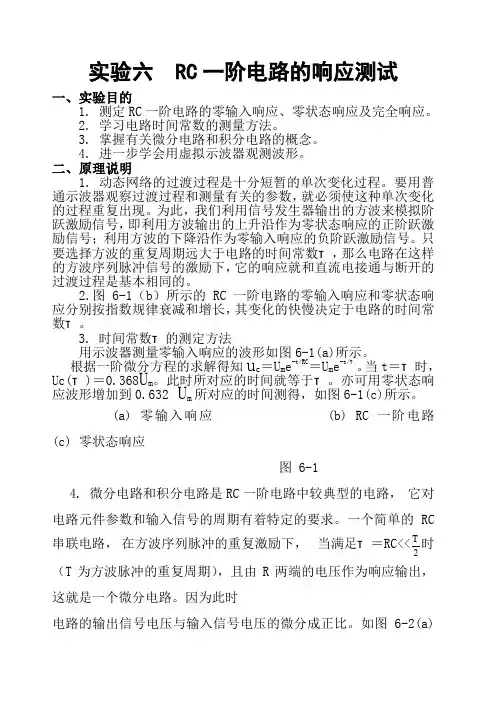

实验六 RC一阶电路的响应测试
一、实验目的
1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。
2. 学习电路时间常数的测量方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用虚拟示波器观测波形。
二、原理说明
1. 动态网络的过渡过程是十分短暂的单次变化过程。要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
2.图6-1（b）所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。
3. 时间常数τ的测定方法
用示波器测量零输入响应的波形如图6-1(a)所示。
根据一阶微分方程的求解得知uc＝Ume-t/RC＝Ume-t/τ。当t＝τ时，Uc(τ)＝0.368Um。此时所对应的时间就等于τ。亦可用零状态响应波形增加到0.632 Um所对应的时间测得，如图6-1(c)所示。
(a) 零输入响应 (b) RC一阶电路
(c) 零状态响应
图 6-1
4. 微分电路和积分电路是RC一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。一个简单的 RC串联电路， 在方波序列脉冲的重复激励下， 当满足τ＝RC<<2T时（T为方波脉冲的重复周期），且由R两端的电压作为响应输出，这就是一个微分电路。因为此时
电路的输出信号电压与输入信号电压的微分成正比。如图6-2(a)所示。利用微分电路可以将方波转变成尖脉冲。
