加热炉ppt解析

三、加热原理
1、钢坯加热的目的： （1）提高钢坯的塑性，以降低钢坯在热加工
时的变形抗力，从而减少轧制中轧辊的磨损和断 辊等机械设备事故。
（2）使坯料内外温度均匀，以避免由于温度 应力过大造成成品的严重缺陷或废品。
（3）改善金属的结晶组织或消除加工时所形 成的内应力。
Page 30
2、钢坯的加热工艺： （1）加热温度：加热终了时钢坯出炉前的表
Page 22
烟道布置时要尽量缩短长度和减少烟气流动 阻力损失，要与厂房柱基、设备基础和电缆等保 持一定的距离，以免它们受烟道温度的影响。为 了控制排烟量以调节炉膛压力，烟道上必须设置 烟道闸板。 （3）烟囱：烟囱是通常用的一种排烟装置。烟囱 结构有砖烟囱、钢筋混凝土烟囱和金属烟囱。绝 大多数的烟囱采用钢筋混凝土烟囱修建。
Page 25
6.余热回收系统
（1）换热器：换热器是余热回收装置的一种， 主要用于回收烟气余热，以提高炉子的热利用效 率。
换热器按材质可分为金属换热器和陶瓷换热 器，金属换热器导热系数高、体积小、气密性好 等；陶瓷换热器可以承受很高的烟气温度，可将 空气预热到800～1000℃，且寿命长。
Page 26
砌筑的炉墙，主墙厚度为1.5～2块砖厚（464～ 580mm)。用耐火浇注料砌筑的炉墙，主墙厚度一 般为250～300mm。其余部分为绝热耐火材料，构 成复合炉墙。为提高炉子强度和气密性，炉墙外 面包上4～10mm厚的钢板。
Page 8
炉顶：按结构形式分为拱顶和吊顶两种。拱 顶可用楔形砖砌筑或不定形耐火材料捣制而成， 吊顶是由一些特制的异形砖组成，异形砖用金属 吊杆单独地或成组的吊在钢结构上。
（2）加热炉余热回收的途径: ①利用排出炉外的烟气来预热空气和煤气，

(5) 因停循环水、停电、仪表风长时间中断等。 紧急停炉步骤： (1) 切断燃料油和燃料气。迅速关闭燃料油和燃
料气调节阀的上游阀、副线阀，加热炉熄火后 打开炉膛消防蒸汽和各火嘴的扫线蒸汽，然后 再逐个关闭各火嘴前的燃料气、燃料油小手阀， 防止停炉后燃料后燃料油或燃料气漏入炉膛内。
6
加热炉的操作、常见故障处理和管理维护
2
加热炉的操作、常见故障处理和管理维护
(6) 炉管不烧焦时，则停止燃料油循环，联系相关单 位进行燃料油扫线。
(7) 扫线结束后，炉膛温度降至150℃以下时。可全 开烟道挡板和自然通风门，使炉膛通风冷却。
(8) 根据需要适时对燃料气、燃料油系统进行蒸汽吹 扫。注意加热炉全部熄火后严禁将燃料气吹入炉 膛。
大量的水分，造成燃烧器熄火。 (2) 将燃料油加热，使油的黏度降低到足以保证燃油在燃烧
器中完全雾化。加热的温度根据燃烧器的技术条件确定。 加热温度过高，易使燃油分解，产生积炭现象而增加泵 的吸入损失。雾化蒸汽过热使火嘴易产生积炭，部分燃 油在燃烧器中气化还可导致熄火。
10
加热炉的操作、常见故障处理和管理维护
证与设计相符。
8
加热炉的操作、常见故障处理和管理维护
(3) 先用空气或蒸汽将炉管和燃烧器管系清扫干净。 (4) 对新建或修理过炉衬的旧炉子需先进行烘炉作业。 (5) 烘炉过程中，要严格按照加热炉烘炉曲线进行，
严禁升降温速度过快。
9
加热炉的操作、常见故障处理和管理维护
1.3.2 点火步骤 用油作燃料时 (1) 注意切水及换罐。因罐底水分较多，将会使燃料油混入
(2) 打开自然通风门和烟道挡板，停鼓风机和引风机。 (3) 听候车间指令以作进一步的处理。 1.3 加热炉的开工操作 加热炉及其附属系统所有检修项目结束，炉内检修杂物

返回
.
20
装置加热炉设计与 实际热效率对比表
返回
92 90 88 86 84 82 80
H101
H102
H103
H204 三合一炉
.
21
目前存在的主要问题
• 三合一炉对流室堵塞 • 三合一炉排烟温度过高 • E151供风量不足 • 三合一炉火嘴
返回
.
22
下一步工作思路
• 三合一炉对流室清灰 • 对流室炉管检查、清焦 • E151更新 • 三合一炉火嘴改造 • 根据需要对三合一炉的瓦斯控制进一步
优化
返回
.
23
.
4
本装置各加热炉的设计 与实际热效率对比
• 经过长期的工作，在全车间职工的共同 努力下，我车间八台加热炉的热效率一 直保持在较高的水平，尤其是三合一炉， 在分公司和总部的多次检查中，一直处 于分公司第一名。
• 装置加热炉设计与实际热效率对比表
.
5
目前车间加热炉情况
1、存在的问题 2、下一步工作思路
.
6
谢谢大家
.
7
正平衡法
热效率=(热负荷/燃料发热量)×100%
返回
.
8
反平衡法
热效率=(1-各种热损失热量/燃料发热量)×100%
●在实际计算中，由于反平衡法的误差较小，因而 多采用反平衡法进行计算。
返回
.
9
排烟温度的影响
排烟温度的升高意味着热效率的降低，当 炉子热效率较高时(90%以上)，排烟损失占总 损失的70～80%。

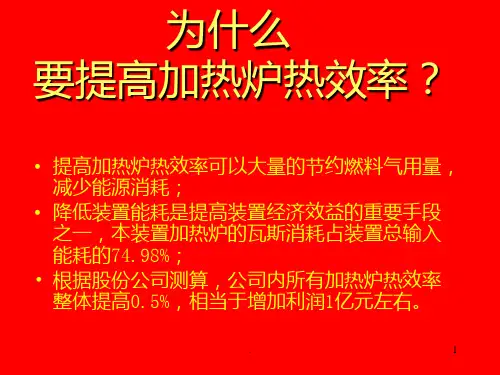

为什么 要提高加热炉热效率？
• 提高加热炉热效率可以大量的节约燃料气用量， 减少能源消耗；
• 降低装置能耗是提高装置经济效益的重要手段 之一，本装置加热炉的瓦斯消耗占装置总输入 能耗的74.98%；

针对常见故障，提供解决方法，确保管式加热炉的稳定运行。
应用案例
石化行业的应用
食品行业的应用
管式加热炉在石化行业中常用于 油品、塑料等材料的加热和处理。
管式加热炉被广泛应用于食品的 烘烤、杀菌等加工过程。
冶金行业的应用
管式加热炉常用于冶金行业中的 金属材料加热、熔炼等工艺。
结论
优势和不足
管式加热炉具有高效、节能等优势，但需要注意维护和故障排除。
工作原理
1
结构
管式加热炉由加热管、炉体、温度控制系统等组成。
2
工作流程
加热管通过外部供电或燃料燃烧，将热量传递给炉体，再由炉体将热量传递给待 加热物体。
3
加热原理
加热管中的加热元件产生热能，通过传导、对流、辐射等方式将热能传递给待加 热物体。
管式加热炉的种类
直接加热管式加热炉
加热管直接与待加热物体接触， 高效传递热能。
《管式加热炉》PPT课件
管式加热炉PPT课件，通过生动的图文展示，详细介绍了管式加热炉的结构、 工作原理、种类、应用、设备维护与保养等方面的知识。
简介
管式加热炉是一种常用的加热设备，通过管道内的加热元件对物体进行加热。它具有高效、节能、温度范围广 等特点。 管式加热炉可广泛应用于工业生产、实验室研究等领域，是许多行业的重要工具。
未来发展前景
随着科技的进步，管式加热炉将继续发展，应用范围将更加广泛。
总结
管式加热炉是一种重要的加热设备，应用广泛，为各行各业提供了方便和效率。
间接加热管式加热炉
通过加热介质间接加热，避免 直接接触，适用于一些特殊情 况。
循环加热管式加热炉
通过循环系统使加热介质循环 流动，提高了加热效率。
