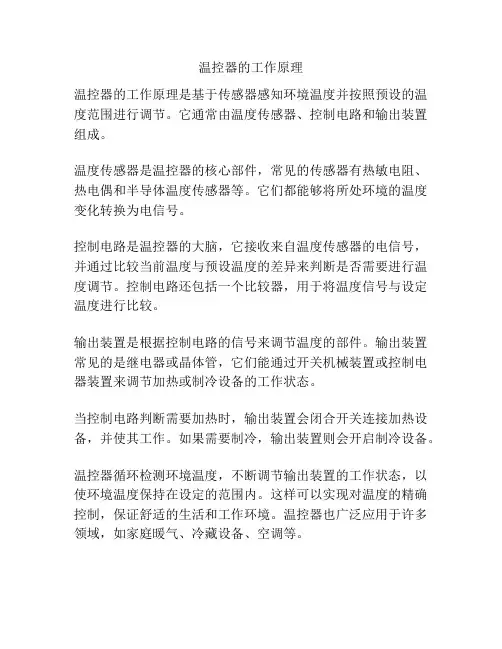

温控器的工作原理
温控器的工作原理是基于传感器感知环境温度并按照预设的温度范围进行调节。

它通常由温度传感器、控制电路和输出装置组成。

温度传感器是温控器的核心部件，常见的传感器有热敏电阻、热电偶和半导体温度传感器等。

它们都能够将所处环境的温度变化转换为电信号。

控制电路是温控器的大脑，它接收来自温度传感器的电信号，并通过比较当前温度与预设温度的差异来判断是否需要进行温度调节。

控制电路还包括一个比较器，用于将温度信号与设定温度进行比较。

输出装置是根据控制电路的信号来调节温度的部件。

输出装置常见的是继电器或晶体管，它们能通过开关机械装置或控制电器装置来调节加热或制冷设备的工作状态。

当控制电路判断需要加热时，输出装置会闭合开关连接加热设备，并使其工作。

如果需要制冷，输出装置则会开启制冷设备。

温控器循环检测环境温度，不断调节输出装置的工作状态，以使环境温度保持在设定的范围内。

这样可以实现对温度的精确控制，保证舒适的生活和工作环境。

温控器也广泛应用于许多领域，如家庭暖气、冷藏设备、空调等。

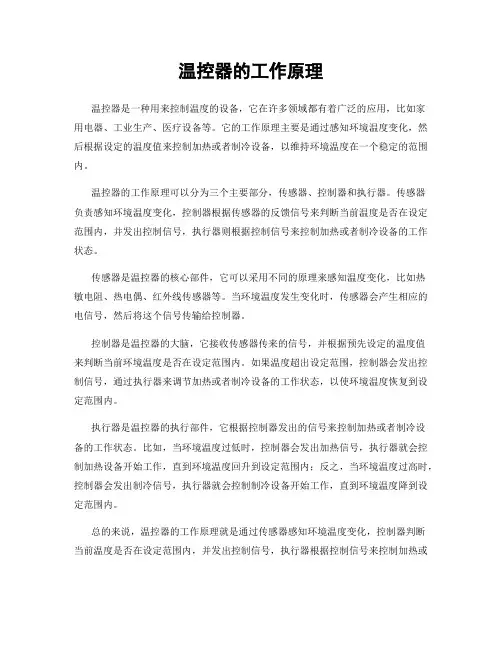

温控器的工作原理温控器是一种用来控制温度的设备，它在许多领域都有着广泛的应用，比如家用电器、工业生产、医疗设备等。

它的工作原理主要是通过感知环境温度变化，然后根据设定的温度值来控制加热或者制冷设备，以维持环境温度在一个稳定的范围内。

温控器的工作原理可以分为三个主要部分，传感器、控制器和执行器。

传感器负责感知环境温度变化，控制器根据传感器的反馈信号来判断当前温度是否在设定范围内，并发出控制信号，执行器则根据控制信号来控制加热或者制冷设备的工作状态。

传感器是温控器的核心部件，它可以采用不同的原理来感知温度变化，比如热敏电阻、热电偶、红外线传感器等。

当环境温度发生变化时，传感器会产生相应的电信号，然后将这个信号传输给控制器。

控制器是温控器的大脑，它接收传感器传来的信号，并根据预先设定的温度值来判断当前环境温度是否在设定范围内。

如果温度超出设定范围，控制器会发出控制信号，通过执行器来调节加热或者制冷设备的工作状态，以使环境温度恢复到设定范围内。

执行器是温控器的执行部件，它根据控制器发出的信号来控制加热或者制冷设备的工作状态。

比如，当环境温度过低时，控制器会发出加热信号，执行器就会控制加热设备开始工作，直到环境温度回升到设定范围内；反之，当环境温度过高时，控制器会发出制冷信号，执行器就会控制制冷设备开始工作，直到环境温度降到设定范围内。

总的来说，温控器的工作原理就是通过传感器感知环境温度变化，控制器判断当前温度是否在设定范围内，并发出控制信号，执行器根据控制信号来控制加热或者制冷设备的工作状态，以使环境温度保持在一个稳定的范围内。

这种工作原理使得温控器在各种领域都有着重要的应用，为人们的生活和生产带来了便利和舒适。

炉温控制系统原理炉温控制系统是指根据要求对炉内温度进行监测和调节的系统。

它可以根据需要对炉温进行精确控制，以达到生产过程中的稳定性和可靠性要求。

炉温控制系统由温度传感器、控制器和执行器三部分组成。

温度传感器用于测量炉内的温度，将测得的温度信号转化为电信号输入到控制器中。

控制器根据设定的温度值与实际测得的温度值之间的差异，产生相应的控制信号。

执行器根据控制信号控制燃烧器或加热器的工作状态，以调节炉内的温度。

炉温控制系统的基本原理是反馈控制。

它通过不断测量和比较实际温度与设定温度之间的差异，产生一个误差信号。

根据误差信号，控制器调节执行器工作状态，使得实际温度逐渐接近设定温度。

通过不断地对温度进行测量和调节，炉温控制系统可以保持炉内温度在一定范围内稳定。

炉温控制系统中的温度传感器一般采用热电偶或热电阻等温度传感器。

热电偶是根据热电效应原理工作的，它将热电效应产生的电势差转化为温度信号。

热电阻是根据电阻与温度呈线性关系的特性工作的，它通过测量电阻值来间接测量温度。

这些温度传感器可以将温度信号转化为标准电信号，供控制器使用。

在炉温控制系统中，控制器是关键部件之一。

控制器一般采用微处理器或可编程逻辑控制器（PLC）等数字控制器。

控制器通过不断比较设定温度与实际温度之间的差异，产生一个控制信号。

这个控制信号经过放大和处理后，用于控制执行器的工作状态。

控制器还可以根据温度的变化趋势，调整控制信号的大小和方向，以实现更加精确的温度控制。

执行器是炉温控制系统中的另一个重要组成部分。

执行器通常是燃烧器或加热器。

当控制器产生相应的控制信号时，执行器会根据信号的大小和方向来控制燃烧器或加热器的工作状态。

如果炉温过低，执行器可以通过增加燃料供给或增加加热器的功率来提高炉温；如果炉温过高，执行器则可以通过减少燃料供给或减少加热器的功率来降低炉温。

通过控制燃烧器或加热器的工作状态，执行器可以实现对炉温的精确调节。

总的来说，炉温控制系统是通过温度传感器、控制器和执行器之间的协作工作来实现对炉内温度的精确控制。

温控器的原理及接线图温控器的“总、高、低”是什么意思？温控器的原理及接线图中温控器的总高低是什么意思？温控器是我们常用的一种监控温度的控制系统，像家庭中使用的地暖热水器，空调烘箱等等都有温控系统的存在。

温控器的原理温控器的原理也就是温控器的控制原理，王红器连接温度探头温度探头所测量的温度反馈给处理器，通过判断与设置温度的差值，给予继电器信号判断是加热还是冷却，从而让控温系统达到平衡准确的状态。

其中我们所说的PID温控仪就是这个原理，下图是一张简单的温度控制原理图，温控仪在系统中发挥了处理器的作用，其中输出继电器可以选择SSR固态继电器，也可以选择交流接触器，固态继电器在控温系统中起到了很好的精度作用，脉冲式加热能够让温度更加均匀。

温控仪总高低什么意思？带有总高低三个这样的温控仪现在很少见了，升级版的温控器只会标注out，并且标明常开常闭以及SSR固态继电器输出的接线端子，所以总高低三个端子起到的是常开和常闭开关的作用，其中总是公共端，总低是常闭，总高是常开。

比如说我们把温度设定为60度，室温或者箱体内只有20度，这个时候总低为输出端连接加热器或者继电器控制加热，当温度达到60度的时候，总刚接通总低断开系统停止加热，如果总高连接了冷却系统就可以给系统降温，降到设定值以下，总高断开总低接通，系统继续加热。

温控仪如何接线？常用的温控仪是数字式，带有超温报警，低温报警，可以连接上机位监控画面，还可以进行声光报警，非常的先进方便，而且接线也比较清晰，下面找到了一张常用的温控仪端子说明书，作为例子给大家介绍一下。

这张图中可以看到有两种温度传感器的接线方式，一种是热电偶，一种为pt100热电阻，我们常用的是pt100热电阻的我们以右边这张图为例，1,2端子为电源输入，3-5为输出，也就是我们上面所说的总高低，其中3,4为常闭式，3,5为常开，4为公共端。

6-8是一组报警，这一组报警我们可以接声音，9-10是第二组报警，这种报警我们可以接光源，也可以作为信号输出给上机位，13-15是Pt100热电阻接线端子。

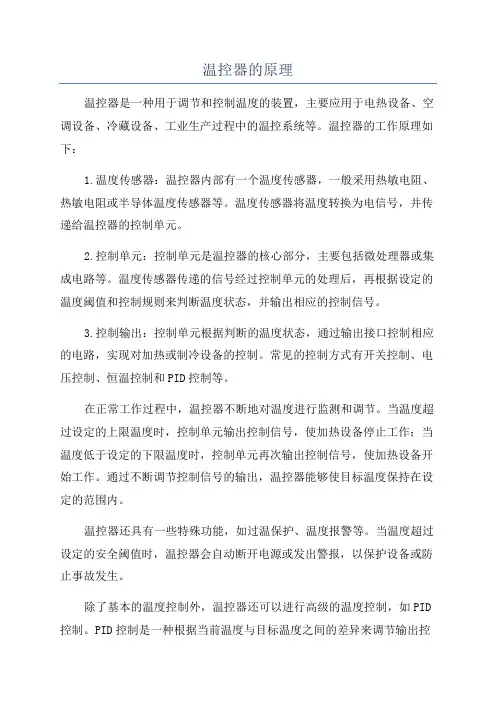

温控器的原理温控器是一种用于调节和控制温度的装置，主要应用于电热设备、空调设备、冷藏设备、工业生产过程中的温控系统等。

温控器的工作原理如下：1.温度传感器：温控器内部有一个温度传感器，一般采用热敏电阻、热敏电阻或半导体温度传感器等。

温度传感器将温度转换为电信号，并传递给温控器的控制单元。

2.控制单元：控制单元是温控器的核心部分，主要包括微处理器或集成电路等。

温度传感器传递的信号经过控制单元的处理后，再根据设定的温度阈值和控制规则来判断温度状态，并输出相应的控制信号。

3.控制输出：控制单元根据判断的温度状态，通过输出接口控制相应的电路，实现对加热或制冷设备的控制。

常见的控制方式有开关控制、电压控制、恒温控制和PID控制等。

在正常工作过程中，温控器不断地对温度进行监测和调节。

当温度超过设定的上限温度时，控制单元输出控制信号，使加热设备停止工作；当温度低于设定的下限温度时，控制单元再次输出控制信号，使加热设备开始工作。

通过不断调节控制信号的输出，温控器能够使目标温度保持在设定的范围内。

温控器还具有一些特殊功能，如过温保护、温度报警等。

当温度超过设定的安全阈值时，温控器会自动断开电源或发出警报，以保护设备或防止事故发生。

除了基本的温度控制外，温控器还可以进行高级的温度控制，如PID 控制。

PID控制是一种根据当前温度与目标温度之间的差异来调节输出控制信号的方法。

它通过计算并调节比例、积分和微分参数，使控制系统更稳定且响应更快速。

总之，温控器通过温度传感器感知温度，经过控制单元的处理，输出控制信号来调节和控制温度。

通过不断的监测和调整，温控器实现了对温度的精确控制，保证了设备或系统的稳定性和安全性。

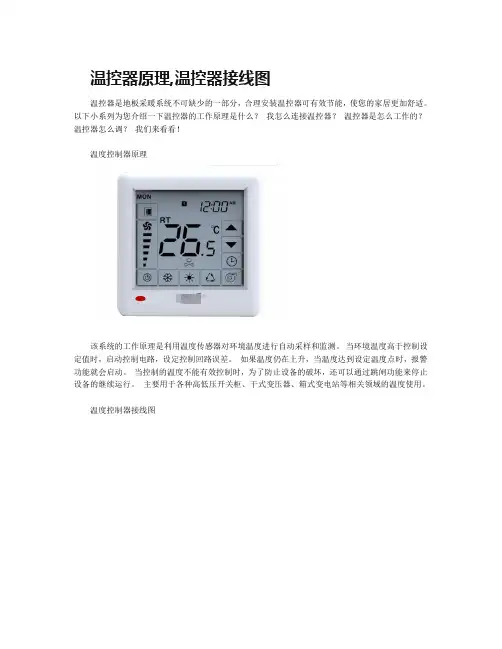

温控器原理,温控器接线图
温控器是地板采暖系统不可缺少的一部分，合理安装温控器可有效节能，使您的家居更加舒适。

以下小系列为您介绍一下温控器的工作原理是什么？我怎么连接温控器？温控器是怎么工作的？温控器怎么调？我们来看看！
温度控制器原理
该系统的工作原理是利用温度传感器对环境温度进行自动采样和监测。

当环境温度高于控制设定值时，启动控制电路，设定控制回路误差。

如果温度仍在上升，当温度达到设定温度点时，报警功能就会启动。

当控制的温度不能有效控制时，为了防止设备的破坏，还可以通过跳闸功能来停止设备的继续运行。

主要用于各种高低压开关柜、干式变压器、箱式变电站等相关领域的温度使用。

温度控制器接线图
仔细看看温控器上的三英尺。

它们被字母和数字代替： H （6），L （3）和 C （4）。

H （6）到棕色线，是电源线； L （3）到灰色线，是灯绳； C（4）到白色线，是压缩机绳。

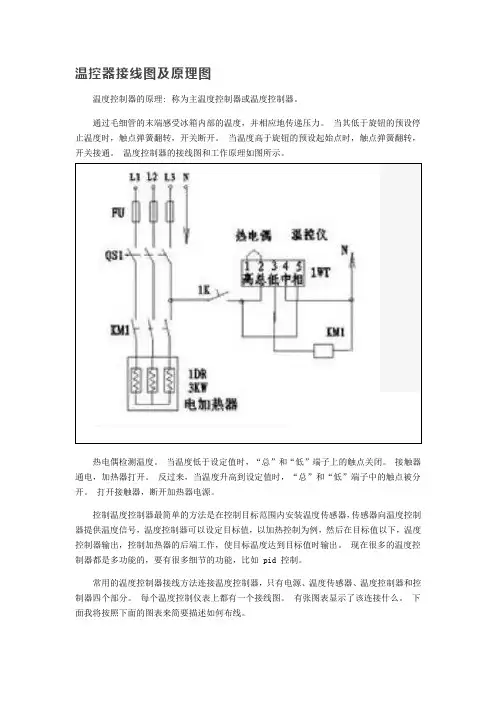

温控器接线图及原理图温度控制器的原理: 称为主温度控制器或温度控制器。

通过毛细管的末端感受冰箱内部的温度，并相应地传递压力。

当其低于旋钮的预设停止温度时，触点弹簧翻转，开关断开。

当温度高于旋钮的预设起始点时，触点弹簧翻转，开关接通。

温度控制器的接线图和工作原理如图所示。

热电偶检测温度。

当温度低于设定值时，“总”和“低”端子上的触点关闭。

接触器通电，加热器打开。

反过来，当温度升高到设定值时，“总”和“低”端子中的触点被分开。

打开接触器，断开加热器电源。

控制温度控制器最简单的方法是在控制目标范围内安装温度传感器，传感器向温度控制器提供温度信号，温度控制器可以设定目标值，以加热控制为例，然后在目标值以下，温度控制器输出，控制加热器的后端工作，使目标温度达到目标值时输出。

现在很多的温度控制器都是多功能的，要有很多细节的功能，比如 pid 控制。

常用的温度控制器接线方法连接温度控制器，只有电源、温度传感器、温度控制器和控制器四个部分。

每个温度控制仪表上都有一个接线图。

有张图表显示了该连接什么。

下面我将按照下面的图表来简要描述如何布线。

1.如果你用的是热电偶传感器，连接1和2个接线端子，1减2 + 。

如果你使用的是热敏电阻，那么红端通常连接到3号端子，另外两个连接到1号和2号端子。

所述15和13通过导线连接，所述12连接到所述接触器，所述接触器的另一部分连接到所述16形成电路。

15和16是 ac。

9和10是接报警器，接线是注意与电源串联在一起！123一般接传感器线。

4空白。

567为一组接点，6是公共点。

高总低为一组接点，总是公共点。

高和总是NC。

低和总是NO。

地为仪表接地，中为零线，相为相线。

(交流220V电源)实际内部的地线是悬空的，不用接线。

接触器的A2接零线，A1接温控器的NO，温控器的com接火线。

火线零线进温控器的相、中。

仪表前方有2个调整盘，中间有个拨钮。

调整盘为一个高一个低，两个盘高的对应后面的567，低的对应后面的高总低。

温控器概要■温度控制的构成例介绍进行温度控制的基本结构。

根据温度调节器的种类选择不同可连接传感器与操作器。

■温度控制向温控器输入设定值使其动作，但在有些控制对象的特性下可能无法立刻让温度稳定下来。

一般来说要加快响应速度，就会产生温度超出的超调和温度振荡，如果要消除这些现象就只能延迟响应速度。

但是在有些用途下，例如图(1)那样虽然发生了超调仍要求尽快恢复稳定控制，或者如图(3)那样就算费些时间仍希望抑制超调的情况也存在。

也就是说对温度控制的评价随用途、目的的不同而不同。

一般认为图（2）为适当的控制波形。

(1)振动的响应（几次重复超调后才稳定下来）(2)适合的响应(3)难以到达变更后的设定值的响应（缓慢）■控制对象的特性要用温度控制来进行适当的控制，在选择温控器和测温体之前，必须充分了解控制对象的热特性。

ON/OFF动作如图所示，当前温度如果低于设定值，将输出ON，向加热器通电。

如果高于设定值，将输出OFF后切断加热器。

象这样以设定值为标准重复进行ON、OFF操作，将温度保持在固定水平的控制方式就称为ON/OFF动作。

另外，操作量以设定值为标准按0%和100%2个值进行动作，因此也称为双位置动作。

P动作（比例动作）输出与输入成比例的输出的一种控制动作。

对于设定值具有一个比例带，其中操作量（控制输出量）与偏差成比例的动作就称为比例动作。

一般当前温度低于比例带时操作量就为100%，在比例带之内时操作量与偏差成比例逐渐缩小，设定值和当前温度一致（无偏差）后操作量就为50%。

也就是说，和ON/OFF动作相比这种控制的振荡较小且比较平滑。

I动作（积分动作）输出与输入的时间积分值成比例的输出的一种控制动作。

在比例动作中会产生偏移。

因此在比例动作的同时配合使用积分动作，随着时间推移，偏移会逐渐消失，控制温度就会与设定值变为一致。

D动作（微分动作）输出与输入的时间微分值成比例的输出的一种控制动作。

比例动作和积分动作是对于控制结果的一种修正，因此对于剧烈的变化，响应必定会变慢。

温控器原理温控器（TemperatureController）是一种特殊类型的可控系统，用于检测和维护某一重要参数的稳定，尤其是温度控制。

温控器可以被用于控制和调节某一特定系统，通常涉及持续性的调定过程：检测、控制、调节，以期达到指定的结果。

温控器工作原理涉及到一些经典的物理学原理，如物理性质的温度变化，特定于温控器的压力变化，以及利用动力学来决定状态的过渡。

首先，温控器检测原材料特定温度变化，这一物理性质受到热气流影响。

温控器被安装在温度变化当中，负责检测温度变化。

其次，温控器需要利用特定的压力变化来控制温度变化。

当空气的温度发生变化时，温控器可以利用特定的压力来控制空气温度变化的速率，并保持空气的温度稳定。

类似的，温控器还可以控制和调整其他可变的参数，如湿度和压力。

最后，温控器还可以用动力学来判断特定系统的状态变化。

动力学用来对系统状态下降和升高进行监控，以确保其状态稳定。

例如，动力学可以用来监测冷却系统的工作状态，确保温度在指定的范围内维持稳定。

从上述原理可以看出，温控器是具有重要作用的控制系统。

它可以用于检测、控制、调节特定系统，以保持指定参数的稳定。

这种对环境温度稳定保持至关重要，因为温度波动过大会影响收获率和质量，也给我们的工作和生活带来不便。

温控器可以有效地控制空调系统，减少温度变化和稳定温度，有效提高系统的性能和效能，从而改善人们的生活质量。

综上所述，温控器是一种重要的系统控制装置，它可以实现空调和热水系统的良好控制。

温控器的基本原理包括检测温度变化，使用压力调节变化，并使用动力学判断特定系统的状态变化，以确保温度稳定。

温控器的使用可以有效地控制温度，改善人们的生活质量，保持良好的环境条件，为我们提供舒适的生活和工作环境。
