13煤辅助运输巷无极绳绞车最大提升物件验算一、巷道条件：1、巷道长390m ，巷道最大坡度16°2、轨距 900 mm ，轨型 38kg/m二、设备参数：1、无极绳绞车型号：SQ-120/160K2、钢丝绳型号：26NAT6×19S+FC1670ZS4323、钢丝绳参数：钢丝绳单位重量qR =2.51kg/m ；最小破断拉力（纤维芯）=356kN （钢丝绳铭牌）4、绞车滚筒直径：φ1600mm5、工频速度：1.07m/s.(根据绞车铭牌标定)SQ-120/160K 型无极绳牵引车参数如下：三、绞车运输最大物件重量计算1、根据绞车牵引力计算提升最大物件重量由公式()()gL q g G G F R μββ2sin cos 02.0max max 0+++=式中: G —一台梭车自重 3.5 T ；G0—运输最大物件重量（含运输车辆重量）；F —绞车牵引力，120 kNβmax —运行线路最大坡度16°；μ—钢丝绳摩擦阻力系数0.4；q R —单位长度钢丝绳的重量2.51 Kg/m ；L —运输距离（按300m 计算）；g —重力加速度；得：G0=（F-2μq R gL ）÷（0.02cos βmax+sin βmax ）g-G=(120×1000-2×0.4×2.51×9.8×300) ÷(0.02×cos16°+sin16°) ÷9.8-3.5×1000≈35.97T2、根据提升钢丝绳破断拉力计算提升最大物件重量（1）钢丝绳许用安全系数为：[]7.4300001.05001.05=⨯-=-=E L n式中L E —由绞车至尾轮的钢丝绳长度，取L E =300米。

同时，《煤矿安全规程》中规定安全系数不得小于3.5，两者比较取大值，必须n ≥4.7。

（2）由公式 n=maxS Q Z ≥4.7 式中： n —钢丝绳安全系数；Q Z —26NAT6×19S+FC1670ZS432型钢丝绳最小破断拉力总和；26NAT6×19S+FC1670ZS432钢丝绳最小破断拉力为356kN （钢丝绳铭牌） S max —钢丝绳最大张力 ，S max = S 4得max S ≤7.4Z Q =7.4214.1356⨯=91.95 kN ， （3）由公式 F=S4-S1=n)1e (1-μαS 式中： n —摩擦力备用系数，可取n=1.1～1.2，n 取1.15μ—钢丝绳与驱动轮间的摩擦系数，可取μ=0.14α—钢丝绳在驱动轮上的总围抱角，α=7π（钢丝绳在驱动轮上缠绕三圈半）e —自然对数函数的底数，取2.718F —绞车运输最大物件时提升钢丝绳所受的力得S1=n 1e 4n +-μαS = 1.1512.71895.9115.1714.0+-⨯⨯π=4.84 kN ∴F=S4-S1=91.95-4.84=87.11 kN（3）由公式()()gL q g G G F R μββ2sin cos 02.0max max 0+++=式中: G —一台梭车自重 3.5 T ；G0—运输最大物件重量（含运输车辆重量）；F —绞车运输最大物件时提升钢丝绳所受的力；βmax —运行线路最大坡度16°；μ—钢丝绳摩擦阻力系数0.4；q R —单位长度钢丝绳的重量2.51 Kg/m ；L —运输距离（按300m 计算）；g —重力加速度；得：G0=（F-2μq R gL ）÷（0.02cos βmax+sin βmax ）g-G=(87.11×1000-2×0.4×2.82×9.8×300) ÷(0.02×cos16°+sin16°) ÷9.8-3.5×1000≈24.59T3、比较步骤1和2中G0的结果得运输最大物件重量不得超过24.59T （含大件装车的车辆重量）4、SQ-120/160K 型无极绳牵引车功率验算： N=ηFV =85.007.111.87⨯≈109.66kW 式中：v —电机工频时绞车出绳速度1.07m/s ；η—绞车传动效率0.85。

无极绳绞车司机岗位责任制第一篇：无极绳绞车司机岗位责任制SQ-80无极绳绞车技术参数无极绳绞车基本参数如下：绞车功率：75KW钢丝绳规格：φ21.5mm最大牵引力：80KN绳速：0.67/1.12m/s最大倾角、最大牵引重量：17°、20t储绳容量：1000m所挂车辆：普通矿车可挂3节、平板车可挂2节。

超长车辆或重型设备车辆只准挂拉一个车。

无极绳绞车司机岗位责任制一、无极绳绞车司机必须遵守矿山安全生产法律、法规和本单位的安全规章制度，严格执行安全规程、操作规程和交接班制度。

二、自觉遵守劳动纪律，保证安全提升运输井然有序地进行。

三、坚守工作岗位，不擅离职守，不玩忽职守。

上班时要思想集中，精力充沛，不做与岗位无关的事，不准与他人闲谈，不准打闹。

四、熟悉本行业业务技术及设备的性能，掌握正确的操作方法。

不违章操作，拒绝执行任何人的违章指挥。

紧急情况时，应采取有效措施，避免事故发生并报告上级有关部门。

五、对提升运输安全运行负直接责任。

六、爱护企业财产，经常保持设备及工作环境的清洁整齐，坚持文明生产。

七、认真做好规定的各种记录。

八、配合参加提升设备检修工作，检修完毕，认真进行试运转。

无极绳绞车技术操作规程1.无极绳绞车运行范围内的信号装置、通讯装置、警示装置、安全设施必须齐全、完好。

2.严格执行“行车不行人，行人不行车”的规定。

3.托绳轮和压绳轮的加设符合无极绳运行要求，每班开工前，应安排专人对整个巷道的支护状况、轨道、钢丝绳、托绳轮、压绳轮等进行认真检查，发现问题及时处理，处理不好不得开车；4.操作箱,安设在便于操作的地点。

5.开车前的准备工作：5.1.检查无极绳绞车安装地点(硐室)顶、帮支护是否安全可靠，设备周围有无障碍物。

5.2.检查主机及张紧器安装固定情况,基础螺栓有无松动、变位,张紧器是否倾斜。

5.3.检查主机制动闸(包括手动制动闸),闸带必须完整无断裂,磨损余厚不小于4mm,铆钉不磨闸轮,闸轮表面光洁平滑,无明显沟槽痕迹,无油污。

１无级绳绞车计算及设计方案一、1624巷道（顺槽）条件和工况运输巷道全长≤ 900m ，最大坡度≤ 14 °； 最大单件运输重量（含平板车）18t ； 承重车牵引高度250mm ；承重车底端距轨面最小距离为65mm ； 轨距 600 mm ，轨型 24 kg/m 。

特殊要求：1、运输方式：单道单运输钢丝绳布置方式：主副绳均布置在轨道内（配主副压绳轮组）； 2、梭车最大储绳量1200m ； 3、井下电压等级660V二、拟选用钢丝绳22NAT6×19+FC1670S GB/T8918 q R =1.74Kg/m 破断力为：Q Z =266KN22NAT6×19+FC****S GB/T8918 钢丝绳近似重量（Kg/m ） 1470 MPa 1570 MPa 1670 MPa 1770 MPa 钢丝绳最小破断拉力（KN ） 合成纤维芯 钢芯 纤维芯 钢芯 纤维芯 钢芯 纤维芯 钢芯纤维芯钢芯 1.74 1.96 234 253 250 270 266 287282304三、无极绳连续牵引绞车设计计算型 号最大牵引力kN牵引速度m/s 滚筒直径mm 钢丝绳mm轨距mm 轨型kg/mSQ-80（75）800.67/1.1212006×19-Φ22～2660024①绞车牵引力计算L q G G F R μββ2)sin cos 02.0()(max max 0++⨯⨯+=式中：G ———最大载荷重量，G=27tG 0———梭车自重， G 0=3tμ———钢丝绳阻力系数，μ=0.25q R ———单位长度钢丝绳重量，Φ22，q R =1.74kg/m βmax ——运行线路最大坡度，βmax =14° L ———运输距离, L=900 m则：90074.125.021000)14sin 14cos 02.0()0.30.18(⨯⨯⨯+⨯︒+︒⨯⨯+=F ∴KN Kg F 5.616270==∴按此计算，只要牵引力大于61.5kN 的连续牵引车都可供选用，可在我公司生产的SQ-80２（75）、SQ-80（110）和SQ —90D 三种型号中选择。

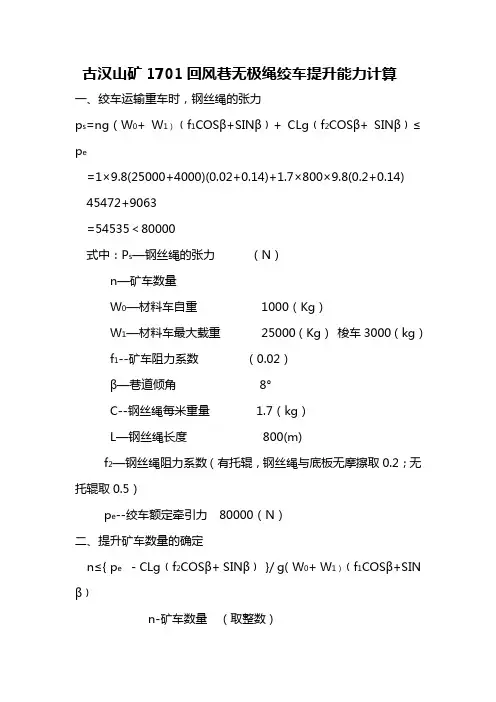

古汉山矿1701回风巷无极绳绞车提升能力计算一、绞车运输重车时，钢丝绳的张力p s=ng（W0+ W1）﹙f1COSβ+SINβ﹚+ CLg﹙f2COSβ+ SINβ﹚≤p e=1×9.8(25000+4000)(0.02+0.14)+1.7×800×9.8(0.2+0.14) 45472+9063=54535＜80000式中：P s—钢丝绳的张力（N）n—矿车数量W0—材料车自重1000（Kg）W1—材料车最大载重25000（Kg）梭车3000（kg）f1--矿车阻力系数（0.02）β—巷道倾角8°C--钢丝绳每米重量 1.7（kg）L—钢丝绳长度800(m)f2—钢丝绳阻力系数（有托辊，钢丝绳与底板无摩擦取0.2；无托辊取0.5）p e--绞车额定牵引力80000（N）二、提升矿车数量的确定n≤｛p e－CLg﹙f2COSβ+ SINβ﹚｝/ g（W0+ W1）﹙f1COSβ+SIN β﹚n-矿车数量（取整数）经计算得：n=1则一次提升最大矿车数≤1，按照我矿材料车重量1000kg，装材料重量25000kg,则每次可满足提升1辆车的要求。

三、验算钢丝绳安全系数提升1个车时，提升需要的最大静拉力为：p s=ng（W0+ W1）﹙f1COSβ+SINβ﹚+ CLg﹙f2COSβ+ SINβ﹚=54535N1、校验钢丝绳最大静拉力按照煤矿安全规程要求，提升系数K‘不得小于6.5选用的直径为21.5mm，抗拉强度为1670Mpa的钢丝绳的最小破断力为302KN，则K=302KN/55KN=5.5＜安全系数,不满足要求。

JWB55B型无极绳绞车适用于煤矿井下环境。

它是以钢丝绳牵引的轨道运输设备，主要用于井下工作面顺槽和采区大巷实现材料、设备及人员运输，特别适用于大型综采设备的运输牵引。

在20°以下的坡道采用55KW无级绳绞车，可实现材料、设备及工作面顺槽运输。
