散热器的散热量计算公式

机动车辆散热器的散热量计算和散热面积确定方法分析随着机动车辆的迅猛发展，散热器在汽车冷却系统中起着至关重要的作用。

散热器的设计和性能直接影响着发动机的工作效率和寿命。

因此，对于散热器的散热量计算和散热面积的确定方法进行分析是非常必要的。

一、散热量的计算方法1. 热负荷法计算散热量热负荷法是一种基于散热器接收单位面积热量的能力来计算散热量的方法。

该方法通过测量发动机在给定工况下产生的热量，并将其除以散热器可接受的最大热负荷，以得出所需的散热面积。

2. 温度差法计算散热量温度差法是一种基于冷却介质进出口温度差异来计算散热量的方法。

该方法通过测量冷却液在进入和离开散热器前后的温度差异，并结合冷却液的流量来计算散热量。

3. 水力法计算散热量水力法是一种基于冷却液在散热器内的流动状况来计算散热量的方法。

该方法通过测量冷却液在散热器内的流速和压降，并结合冷却液的流量来计算散热量。

二、散热面积的确定方法1. 经验公式法确定散热面积经验公式法是一种基于经验公式来确定散热面积的方法。

这些经验公式是根据大量实验和观测数据得出的，并可以根据不同的发动机和散热器类型进行调整。

使用经验公式法时，需要考虑到散热器的形状、材料以及工作条件等因素。

2. 数值模拟法确定散热面积数值模拟法是一种基于计算机模拟的方法来确定散热面积的方法。

通过建立散热器的数学模型，并利用计算流体力学（CFD）方法进行模拟计算，可以得到散热器的散热性能和效果。

数值模拟法可以提供更准确和可靠的散热面积确定结果。

3. 实验测试法确定散热面积实验测试法是一种通过实际测试和观测来确定散热面积的方法。

通过在实验室或测试场上进行不同工况下的散热器测试，并结合实际工况下的温度和压力数据，可以得到散热器的散热面积。

三、散热器性能的改进方法除了散热量计算和散热面积确定方法的分析之外，还可以通过以下方法来改进散热器的性能：1. 材料优化：选择导热性能好、耐腐蚀性强的材料可以提高散热器的散热效果。

热工基础散热损失公式
这个公式是基于热传导定律得出的，热传导定律指出热流密度和温度
梯度之间的关系。

具体来说，它可以写成以下形式：
q=-K×A×(ΔT/Δx)
其中，q表示热流密度，单位是瓦特/平方米（W/m²），K是热传导系数，单位是瓦特/米-开尔文（W/m·K），A是传热表面积，单位是平方米（m²），ΔT是温度差，单位是开尔文（K），Δx是传热厚度，单位是米（m）。

这个公式可以解释为：单位时间内流过传热面积单位面积的热量等于
传导系数乘以传热面积乘以温度差除以传热厚度。

一般来说，热流是从高
温区向低温区流动的，所以q是负值。

这个公式的应用非常广泛，可以用于热管的散热计算、散热器的设计、导热板的传热等。

在实际中使用时需要根据具体情况确定传热系数、传热
面积、温度差和传热厚度。

其中，传热系数是材料特性的一个重要参数，
它与材料的导热性能有关，可以通过实验或者计算得到。

在应用这个公式时，还需要注意几个问题。

首先，要保证温度差和传
热厚度应在同一方向上，即温度差应是传热方向上的差值，传热厚度应是
传热方向上的距离。

其次，传热系数通常是一个平均值，因此在具体计算
时可能需要考虑材料的非均匀性。

最后，公式中的单位要保持一致，必要
时需要进行单位转换。

总之，热工基础散热损失公式是一个重要的计算工具，可以帮助我们
估算热量传导过程中的能量损失。

在实际应用中，需要根据具体情况确定
各个参数的数值，以获得准确的结果。

散热与风量的计算风扇总热量=空气比热X空气重量X温差,这里的温差；的,250-80(最加热片的温度)-25(进风空；总功不知道,电器做的总功/4.2=风扇排出的总热；设：半导体发热芯片平均温度T1（工作时的温度上限；求了），散热片平均温度T2，散热片出口处空气温度；简化问题，假设：；1.散热片为热的良导体，达到热平衡时间忽略，则有；2.只考虑热传导，对流和辐射不予考虑；又因风扇总热量=空气比热X空气重量X温差,这里的温差是指,你进风的温度与最终加热片的温度的差值,照你说的,空气密.1.2.P=λ*【T2-0.5（T3+38°C）】*A其中：P为散热功率，λ为散热系数，A为与空气的接触面积，【T2-0.5（T3+38°C）】为温差；其中：λ可以通过对照试验求（好吧，还是估算）出来，这样就能大概估算出需要的散热器面积A了。

P.S.误差来源1：散热器温度和芯片温度肯定不相等，热传导需要时间，而且散热片不同位置的温度也不严格相同，只是处在动态平衡；误差来源2：散热片的散热公式是凭感觉写的。

应该没大错，但肯定很粗糙。

自己修正吧能想到的就这么多了。

轴流风机风量散热器的信息讲解2011-06-0217:06位就是为折扣。

防爆风机所以说不同的散热器，厂商会根据需要配合适当风量、风压的风扇，而并不是单一追求大风量或者高风压的风扇。

风扇转速是指风扇扇叶每分钟旋转的次数，单位是rpm。

风扇转速由电机内线圈的匝数、工作电压、风扇扇叶的数量、倾角、高度、直径和轴承系统共同决定。

转速和风扇质量没有必然的联系。

风扇的转速可以通过内部的转速信号进行测量，也可以通过外部进行测量（外部测量是用其它仪器看风扇转的有多快，内部测量则直接可以到BIOS里看，也可以通过软件看。

内部测量相对来说误差大一些）。

?因为随着环境温度的变化，有时需要不同转速风扇来满足需求。

一些厂商特意设计出可调节风扇转速的散热器，分手动和自动两种。

则散热器的总换热量为
对于表面做镀黑处理的散热器辐射换热量约为对流换热量的40%。
则散热器的总换热量为
5．模块功耗 的计算：可近似用变频器功率*2.5%作为模块的功耗。
结论：通过计算的Q与实际模块的损耗值P进行对比，如果超出很多说明散热器的设计冗余较大。
二．
1.散热器与空气的表面对流换热系数 的计算：
其中
：散热器长度
ห้องสมุดไป่ตู้：翅片高度
n：翅片个数
3．空气温度 取45℃。
4．散热器平均温度 的计算
自然冷却时，散热器均稳性能较好，在环境温度为45℃时，我司测试标准为散热器NTC最大温升45℃，此时散热器的平均温升约40℃，,取5℃的安全余量，散热器平均温度75℃。
则散热器的对流换热量
辐射换热量
对于表面未做处理的散热器辐射换热量约为对流换热量的25%。

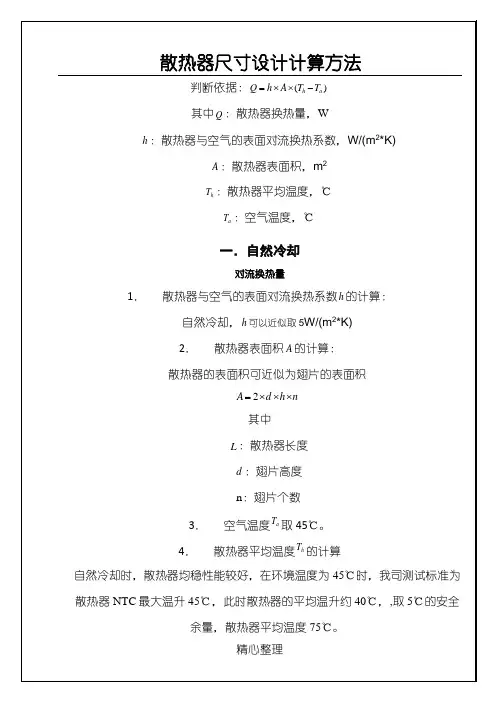

散热器尺寸设计计算方法
判断依据：
其中 ：散热器换热量，W
：散热器与空气的表面对流换热系数，W/(m2*K)
：散热器表面积，m2
：散热器平均温度，℃
：空气温度，℃
一．自然冷却
对流换热量
1．散热器与空气的表面对流换热系数 的计算：
自然冷却， 可以近似取5W/(m2*K)
2．散热器表面积 的计算：
散热器的表面积可近似为翅片的表面积
4.散热器平均温度 的计算
强迫风冷时，散热器均稳性能较差，在环境温度为45℃时，我司测试标准为散热器NTC最大温升45℃，此时散热器的平均温升约30℃，取5℃的安全余量，散热器平均温度升25℃，此时散热器温度为70℃。
强迫风机不计算辐射换热量
则散热器的近似对流换热量
5.模块功耗 的计算：可近似用变频器功率*2.5%作为模块的功耗。
