散热器散热量计算
散热器散热量计算散热器散热量计算00散热量是散热器的一项重要技术参数，每一种散热器出厂时都标有标准散热量（即△T=64.5℃时的散热量）。
但是工程所提供的热媒条件不同，因此我们必须根据工程所提供的热媒条件，如进水温度、出水温度和室内温度，计算出温差△T，然后根据各种不同的温差来计算散热量，△T的计算公式：△T＝（进水温度+出水温度）／2-室内温度。
现介绍几种简单的计算方法：（一）根据散热器热工检验报告中，散热量与计算温差的关系式来计算。
在热工检验报告中给出一个计算公式Q=m×△Tn,m和n在检验报告中已定，△T可根据工程给的技术参数来计算，例：铜铝复合74×60的热工计算公式（十柱）是：Q=5.8259×△T （十柱）1.标准散热热量：当进水温度95℃,出水温度70℃,室内温度18℃时：△T =（95℃+70℃）/2-18℃=64.5℃十柱散热量:Q=5.8259×64.5 =1221.4W每柱散热量1224.4 W÷10柱＝122 W／柱2.当进水温度80℃,出水温度60℃,室内温度18℃时：△T =（80℃+60℃）/2-18℃=52℃十柱散热量:Q=5.8259×52 =926W每柱散热量926 W÷10柱＝92.6W／柱3.当进水温度70℃,出水温度50℃,室内温度18℃时：△T =（70℃+50℃）/2-18℃=42℃十柱散热量:Q=5.8259×42 =704.4W每柱散热量704.4W ÷10柱＝70.4W／柱（二）从检验报告中的散热量与计算温差的关系曲线图像中找出散热量：我们先在横坐标上找出温差，例如64.5℃，然后从这一点垂直向上与曲线相交M点，从M点向左水平延伸与竖坐标相交的那一点，就是它的散热量（W）。
（三）利用传热系数Q=K·F·△T一般来说△T已经计算出来，F是散热面积，传热系数K，可通过类似散热器中计算出来或者从经验得到的，这种计算方法一般用在还没有经过热工检验，正在试制的散热器中。
热阻计算
Tc =Tj - P*Rja
Rja:结到环境之间的热阻。一般小功率半导体器件的厂家会在规格书中给出这个参数。
2N5551的Rja厂家给的值是200度/W。已知其最高结温是150度，那么其壳温为25度时，允许的功耗可以把上述数据代入Tc =Tj - P*Rja 得到：
25=150-P*200,得到，P=0.625W。事实上，规格书中就是0.625W。因为2N5551不会加散热器使用，所以我们平常说的2N5551的功率是0.625W而不是1.5W！
所以有Tc=150-Ptc*83.3，其中Ptc表示温度为Tc时的功耗。假设管子的功耗为1W，那么，
Tc=150-1*83.3=66.7度。
注意，此管子25度(Tc)时的功率是1.5W，如果壳温高于25度,功率就要降额使用。规格书中给出的降额为12mW/度(0.012W/度）。我们可以用公式来验证这个结论。假设温度为Tc，那么，功率降额为0.012*(Tc-25)。则此时最大总功耗为1.5-0.012*(Tc-25)。把此时的条件代入公式得出：
我还要作一下补充说明。
一、可以把半导体器件分为功率器件和小功率器件。
1、大功率器件的额定功率一般是指带散热器时的功率，散热器足够大时且散热良好时，可以认为其表面到环境之间的热阻为0，所以理想状态时壳温即等于环境温度。功率器件由于采用了特殊的工艺，所以其最高允许结温有的可以达到175度。但是为了保险起见，一律可以按150度来计算。适用公式：Tc =Tj - P*Rjc。设计时，Tj最大值为150，Rjc已知，假设环境温度也确定，根据壳温即等于环境温度，那么此时允许的P也就随之确定。
热阻计算2008-01-13 22:21一般，热阻公式中，Tcmax =Tj - P*Rjc的公式是在假设散热片足够大而且接触足够良好的情况下才成立的，否则还应该写成Tcmax =Tj - P*（Rjc+Rcs+Rsa)。Rjc表示芯片内部至外壳的热阻，Rcs表示外壳至散热片的热阻，Rsa表示散热片的热阻。没有散热片时，Tcmax =Tj - P*（Rjc+Rca)。Rca表示外壳至空气的热阻。
Rja:结到环境之间的热阻。一般小功率半导体器件的厂家会在规格书中给出这个参数。
2N5551的Rja厂家给的值是200度/W。已知其最高结温是150度，那么其壳温为25度时，允许的功耗可以把上述数据代入Tc =Tj - P*Rja 得到：
25=150-P*200,得到，P=0.625W。事实上，规格书中就是0.625W。因为2N5551不会加散热器使用，所以我们平常说的2N5551的功率是0.625W而不是1.5W！
所以有Tc=150-Ptc*83.3，其中Ptc表示温度为Tc时的功耗。假设管子的功耗为1W，那么，
Tc=150-1*83.3=66.7度。
注意，此管子25度(Tc)时的功率是1.5W，如果壳温高于25度,功率就要降额使用。规格书中给出的降额为12mW/度(0.012W/度）。我们可以用公式来验证这个结论。假设温度为Tc，那么，功率降额为0.012*(Tc-25)。则此时最大总功耗为1.5-0.012*(Tc-25)。把此时的条件代入公式得出：
我还要作一下补充说明。
一、可以把半导体器件分为功率器件和小功率器件。
1、大功率器件的额定功率一般是指带散热器时的功率，散热器足够大时且散热良好时，可以认为其表面到环境之间的热阻为0，所以理想状态时壳温即等于环境温度。功率器件由于采用了特殊的工艺，所以其最高允许结温有的可以达到175度。但是为了保险起见，一律可以按150度来计算。适用公式：Tc =Tj - P*Rjc。设计时，Tj最大值为150，Rjc已知，假设环境温度也确定，根据壳温即等于环境温度，那么此时允许的P也就随之确定。
热阻计算2008-01-13 22:21一般，热阻公式中，Tcmax =Tj - P*Rjc的公式是在假设散热片足够大而且接触足够良好的情况下才成立的，否则还应该写成Tcmax =Tj - P*（Rjc+Rcs+Rsa)。Rjc表示芯片内部至外壳的热阻，Rcs表示外壳至散热片的热阻，Rsa表示散热片的热阻。没有散热片时，Tcmax =Tj - P*（Rjc+Rca)。Rca表示外壳至空气的热阻。
散热器散热量计算
散热器散热量计算散热量是散热器的一项重要技术参数，每一种散热器出厂时都标有标准散热量（即△T=64.5℃时的散热量）。
但是工程所提供的热媒条件不同，因此我们必须根据工程所提供的热媒条件，如进水温度、出水温度和室内温度，计算出温差△T，然后根据各种不同的温差来计算散热量，△T的计算公式：△T＝（进水温度+出水温度）／2-室内温度。
现介绍几种简单的计算方法：（一）根据散热器热工检验报告中，散热量与计算温差的关系式来计算。
在热工检验报告中给出一个计算公式Q=m×△Tn,m和n在检验报告中已定，△T可根据工程给的技术参数来计算，例：铜铝复合74×60的热工计算公式（十柱）是：Q=5.8259×△T（十柱）1.标准散热热量：当进水温度95℃,出水温度70℃,室内温度18℃时：△T =（95℃+70℃）/2-18℃=64.5℃十柱散热量:Q=5.8259×64.5=1221.4W每柱散热量1224.4 W÷10柱＝122 W／柱2.当进水温度80℃,出水温度60℃,室内温度18℃时：△T =（80℃+60℃）/2-18℃=52℃十柱散热量:Q=5.8259×52=926W每柱散热量926 W÷10柱＝92.6W／柱3.当进水温度70℃,出水温度50℃,室内温度18℃时：△T =（70℃+50℃）/2-18℃=42℃十柱散热量:Q=5.8259×42=704.4W每柱散热量704.4W ÷10柱＝70.4W／柱（二）从检验报告中的散热量与计算温差的关系曲线图像中找出散热量：我们先在横坐标上找出温差，例如64.5℃，然后从这一点垂直向上与曲线相交M 点，从M点向左水平延伸与竖坐标相交的那一点，就是它的散热量（W）。
（三）利用传热系数Q=K·F·△T一般来说△T已经计算出来，F是散热面积，传热系数K，可通过类似散热器中计算出来或者从经验得到的，这种计算方法一般用在还没有经过热工检验，正在试制的散热器中。
散热器的计算
散热器厂的计算金旗舰散热器的计算设I=350mA,Vin=12V,则耗散功率Pd=(12V-5V)*0.35A=2.45W按照TO-220封装的热阻θJA=54℃/W,温升是132℃,设室温25℃,那么将会达到7805的热保护点150℃,7805会断开输出.正确的设计方法是:首先确定最高的环境温度,比如60℃,查出7805的最高结温TJM AX=125℃,那么允许的温升是65℃.要求的热阻是65℃/2.45W=26℃/ W.再查7805的热阻,TO-220封装的热阻θJA=54℃/W,均高于要求值,都不能使用,所以都必须加散热片,资料里讲到加散热片的时候,应该加上4℃/W的壳到散热片的热阻.计算散热片应该具有的热阻也很简单,与电阻的并联一样,即54/ /x=26,x=50℃/W.其实这个值非常大,只要是个散热片即可满足.散热器的计算:总热阻RQj-a=(Tjmax-Ta)/PdTjmax :芯组最大结温150℃Ta :环境温度85℃Pd : 芯组最大功耗Pd=输入功率-输出功率={24×0.75+(-24)×(-0.25)}-9.8×0.25×2=5.5℃/W总热阻由两部分构成,其一是管芯到环境的热阻RQj-a,其中包括结壳热阻RQj-C和管壳到环境的热阻RQC-a.其二是散热器热阻RQd-a,两者并联构成总热阻.管芯到环境的热阻经查手册知 RQj-C=1.0 R QC-a=36 那么散热器热阻RQd-a应<6.4. 散热器热阻RQd-a=[(10/kd) 1/2+650/A]C其中k:导热率铝为2.08d:散热器厚度cmA:散热器面积cm2C:修正因子取1按现有散热器考虑,d=1.0 A=17.6×7+17.6×1×13算得散热器热阻RQd-a=4.1℃/W,散热器选择及散热计算目前的电子产品主要采用贴片式封装器件，但大功率器件及一些功率模块仍然有不少用穿孔式封装，这主要是可方便地安装在散热器上，便于散热。

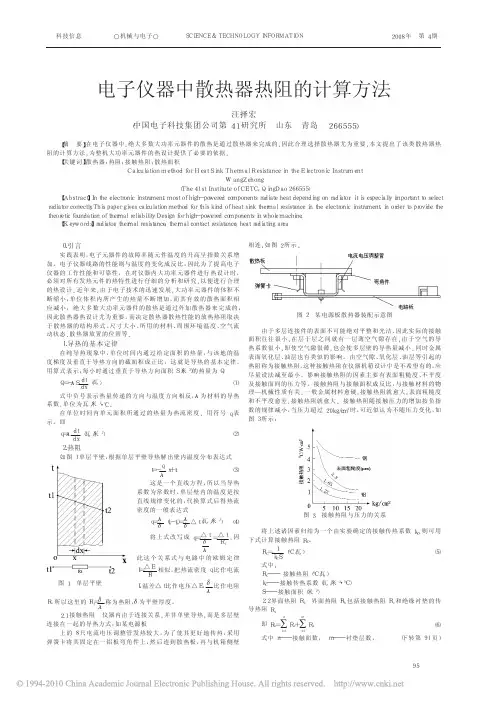

电子仪器中散热器热阻的计算方法
度梯度及垂直于导热方向的截面积成正比， 这就是导热的基本定律。 用算式表示， 每小时通过垂直于导热方向面积 Ｓ（米 ２）的热量为 Ｑ
Ｑ＝－ !Ｓ ｄｔ （ 瓦）
（ １）
ｄｘ
式中负号表示热量传递的方向与温度方向相反， ! 为材料的导热 系数， 单位为瓦／米 ２·℃。
在单位时间内单元面积所通过的热量为热流密度， 用符号 ｑ 表
示。即
ｑ＝! ｄｔ （ 瓦／米 ２）
（ ２）
ｄｘ
２．热阻
如图 １ 单层平壁， 根据单层平壁导热解出壁内温度分布表达式
ｔ＝－
ｑ !
ｘ＋ｔ１
（ ３）
这是一个直线方程， 所以当导热
系数为常数时， 单层壁内的温度是按
直线规律变化的， 代换算式后得热流
密度的一般表达式
ｑ＝
! "
（ｔ１－
ｔ２）＝
! "
△ｔ（ 瓦／米 ２）
【Ｋｅｙｗｏｒ ｄｓ】ｒａｄｉａｔｏｒ； ｔｈｅｒｍａｌ ｒｅｓｉｓｔａｎｃｅ； ｔｈｅｒｍａｌ ｃｏｎｔａｃｔ ｒｅｓｉｓｔａｎｃｅ； ｈｅａｔ ｒａｄｉａｔｉｎｇ ａｒｅａ
０．引言
实践表明， 电子元器件的故障率随元件温度的升高呈指数关系增
加。电子仪器线路的性能则与温度的变化成反比， 因此为了提高电子
（ ４）
将 上 式 改 写 成 ｑ＝ △ｔ ＝ △ｔ ， 因 " Ｒｔ !
此这个关系式与电路中的欧姆定律
Ｉ＝ △Ｅ 相似， 把热流密度 ｑ 比作电流 Ｒ
图 １ 单层平壁
Ｉ， 温差△ｔ 比作电压△Ｅ， " 比作电阻 !
Ｒ，
所以这里的
Ｒｔ＝
" !
称为热阻， "
散热器散热量计算
散热器散热量计算散热器散热量计算；散热量是散热器的一项重要技术参数，每一种散热器出；现介绍几种简单的计算方法：；（一）根据散热器热工检验报告中，散热量与计算温差；铜铝复合74×60的热工计算公式（十柱）是：；Q=5.8259×△T（十柱）；1.标准散热热量：当进水温度95℃,出水温度70；十柱散热量:；Q=5.8259×64.5=1221.4W；每柱散热量；1224.4W÷散热器散热量计算散热量是散热器的一项重要技术参数，每一种散热器出厂时都标有标准散热量（即△T=64.5℃时的散热量）。
但是工程所提供的热媒条件不同，因此我们必须根据工程所提供的热媒条件，如进水温度、出水温度和室内温度，计算出温差△T，然后根据各种不同的温差来计算散热量，△T的计算公式：△T＝（进水温度+出水温度）／2-室内温度。
现介绍几种简单的计算方法：（一）根据散热器热工检验报告中，散热量与计算温差的关系式来计算。
在热工检验报告中给出一个计算公式Q=m×△Tn,m和n在检验报告中已定，△T可根据工程给的技术参数来计算，例：铜铝复合74×60的热工计算公式（十柱）是：Q=5.8259×△T （十柱）1.标准散热热量：当进水温度95℃,出水温度70℃,室内温度18℃时：△T =（95℃+70℃）/2-18℃=64.5℃十柱散热量:Q=5.8259×64.5 =1221.4W每柱散热量1224.4 W÷10柱＝122 W／柱2.当进水温度80℃,出水温度60℃,室内温度18℃时：△T =（80℃+60℃）/2-18℃=52℃十柱散热量:Q=5.8259×52 =926W每柱散热量926 W÷10柱＝92.6W／柱3.当进水温度70℃,出水温度50℃,室内温度18℃时：△T =（70℃+50℃）/2-18℃=42℃十柱散热量:Q=5.8259×42 =704.4W每柱散热量704.4W ÷10柱＝70.4W／柱（二）从检验报告中的散热量与计算温差的关系曲线图像中找出散热量：我们先在横坐标上找出温差，例如64.5℃，然后从这一点垂直向上与曲线相交M点，从M点向左水平延伸与竖坐标相交的那一点，就是它的散热量（W）。
LED散热器各部分热阻及其影响因素
⑵.对流系数的影响：散热器周围环境通风越好，自然对流系数越大，散热器热阻越小
⑶.产热功率的影响：同一散热器，同样环境下，实际产热功率越大，散热器的热阻反而略有减小。
所以散热器的总热阻不仅与散热器的散热面积、几何尺寸、表面材料的辐射系数等自身因素有关，还受LED的产热功率以及周围环境的对流系数等外部因素的影响，并不是一个恒定的数值。但一般来说，在自然对流情况下对流系数变化并不大，正常情况下LED产热功率的变化也不会太大，对热阻的影响应该很小。为便于分析和计算，我们在应用时可近似认为散热器的总热阻是一定的。
Q产=a.W⑵
Q导=b.s.(T1-T2)/L⑶
式中
Q产——LED工作时产生的热量
Q导——散热器本身导出的热量
T1——与铝基板接触点处散热器的温度
T2——散热器外表面平均温度
a——LED产热系数
W——为LED灯实际功率
b——散热器材料综合导热系数
s——散热器平均传热面积
L——散热器热传导平均距离
对于特定散热器b、s、L是一定的，因此公式⑶可简化为Q导=m.(T1-T2)，其中m=b.s/L，经推导可知m.(T1-T2)=a.W，因此(T1-T2)=a.W/m，带入公式⑴可知R导=a/m，由此公式可以看出对于特定散热器，在LED灯源一定的情况下，散热器的热阻是一个定值。另外，在热阻计算公式中W代表的是LED的总功率，而LED在工作中一部分功率用于发光，一部分功率转变为热能，因此既然是计算热阻，公式中的W换成产热功率(a.W)更为科学，这样R导=1/m=L/(b.s),就是说散热器本身热阻与电阻一样，是一个仅跟散热器本身参数有关的常数，它与散热器平均传热距离成正比，与散热器平均传热面积、散热器材料导热系数成反比。
LED散热器各部分热阻及其影响因素
⑶.产热功率的影响：同一散热器，同样环境下，实际产热功率越大，散热器的热阻反而略有减小。
所以散热器的总热阻不仅与散热器的散热面积、几何尺寸、表面材料的辐射系数等自身因素有关，还受LED的产热功率以及周围环境的对流系数等外部因素的影响，并不是一个恒定的数值。但一般来说，在自然对流情况下对流系数变化并不大，正常情况下LED产热功率的变化也不会太大，对热阻的影响应该很小。为便于分析和计算，我们在应用时可近似认为散热器的总热阻是一定的。
Q产=a.W⑵
Q导=b.s.(T1-T2)/L⑶
式中
Q产——LED工作时产生的热量
Q导——散热器本身导出的热量
T1——与铝基板接触点处散热器的温度
T2——散热器外表面平均温度
a——LED产热系数
W——为LED灯实际功率
b——散热器材料综合导热系数
s——散热器平均传热面积
L——散热器热传导平均距离
对于特定散热器b、s、L是一定的，因此公式⑶可简化为Q导=m.(T1-T2)，其中m=b.s/L，经推导可知m.(T1-T2)=a.W，因此(T1-T2)=a.W/m，带入公式⑴可知R导=a/m，由此公式可以看出对于特定散热器，在LED灯源一定的情况下，散热器的热阻是一个定值。另外，在热阻计算公式中W代表的是LED的总功率，而LED在工作中一部分功率用于发光，一部分功率转变为热能，因此既然是计算热阻，公式中的W换成产热功率(a.W)更为科学，这样R导=1/m=L/(b.s),就是说散热器本身热阻与电阻一样，是一个仅跟散热器本身参数有关的常数，它与散热器平均传热距离成正比，与散热器平均传热面积、散热器材料导热系数成反比。
LED散热器各部分热阻及其影响因素

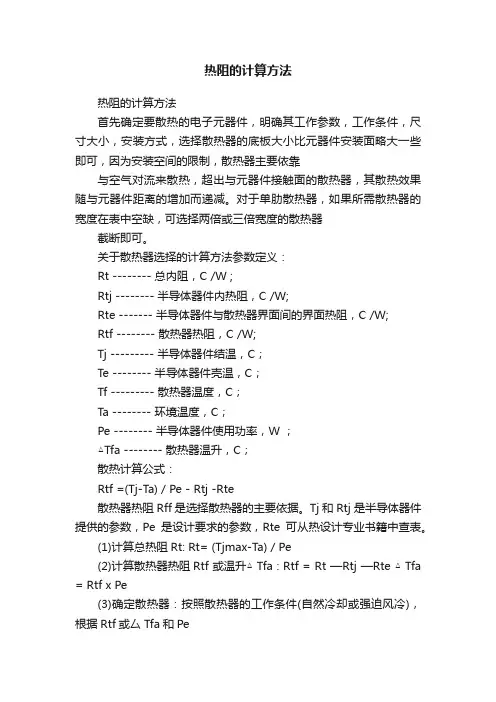

热阻的计算方法
热阻的计算方法热阻的计算方法首先确定要散热的电子元器件，明确其工作参数，工作条件，尺寸大小，安装方式，选择散热器的底板大小比元器件安装面略大一些即可，因为安装空间的限制，散热器主要依靠与空气对流来散热，超出与元器件接触面的散热器，其散热效果随与元器件距离的增加而递减。
对于单肋散热器，如果所需散热器的宽度在表中空缺，可选择两倍或三倍宽度的散热器截断即可。
关于散热器选择的计算方法参数定义：Rt -------- 总内阻，C /W ;Rtj -------- 半导体器件内热阻，C /W;Rte ------- 半导体器件与散热器界面间的界面热阻，C /W;Rtf -------- 散热器热阻，C /W;Tj --------- 半导体器件结温，C；Te -------- 半导体器件壳温，C；Tf --------- 散热器温度，C；Ta -------- 环境温度，C；Pe -------- 半导体器件使用功率，W ；△Tfa -------- 散热器温升，C；散热计算公式：Rtf =(Tj-Ta) / Pe - Rtj -Rte散热器热阻Rff是选择散热器的主要依据。
Tj和Rtj是半导体器件提供的参数，Pe是设计要求的参数，Rte可从热设计专业书籍中查表。
(1)计算总热阻Rt: Rt= (Tjmax-Ta) / Pe(2)计算散热器热阻Rtf 或温升△ Tfa : Rtf = Rt —Rtj —Rte △ Tfa = Rtf x Pe(3)确定散热器：按照散热器的工作条件(自然冷却或强迫风冷)，根据Rtf或厶Tfa和Pe选择散热器，查所选散热器的散热曲线(Rtf曲线或△ Tfa线)，曲线上查出的值小于计算值时，就找到了合适的散热器。
对于型材散热器，当无法找到热阻曲线或温升曲线时，可以按以下方法确定：按上述公式求出散热器温升△ Tfa，然后计算散热器的综合换热系数 a :a = 7.2 2 1 2 2 2 3{ W [(Tf-Ta) / 20]} 式中：2 1 ------- 描写散热器L/b对a的影响，(L为散热器的长度，b 为两肋片的间距)；2 2 ------- 描写散热器h/b对a的影响，(h为散热器肋片的高度)；2 3 ------- 描写散热器宽度尺寸W增加时对a的影响；W [(Tf-Ta) /20] -------------- 描写散热器表面最高温度对周围环境的温升对a的影响；以上参数可以查表得到。
大功率半导体器件用散热器风冷热阻计算公式和应用软件
大功率半导体器件用散热器风冷热阻计算公式和应用软件2012-03-12 14:17:31 作者：来源：中国电力电子产业网文章概要如下：一、计算公式为了推导风冷散热器热阻计算公式作如下设定：1，散热器是由很多块金属平板组成，平板一端连在一起成一块有一定厚度的基板，平板之间存在间隙，散热器的基本单元是一块平板;2，平板本身具有一定的长度、宽度和厚度(L×l×b)。
平板的横截面积A =L × b;3，由n个平板(齿片)组成的散热器如图一所示，平板(齿片)数为n ;4，由此可见，参数L即为散热器长，或称“截长”;5，设散热器端面周长为“S”。
大功率半导体器件安装在基板上，工作时产生的热通过接触面传到散热器的过程属于固体导热。
散热器平板周围是空气。
风冷条件下平板上的热要传到空气中属于固体与流体间的传热。
所以风冷散热器总热阻等于两部分热阻之和：Rzo(总热阻)= Rth(散热器内固体传热)+ Rthk(散热器与空气间的传热热阻)引用埃克尔特和..德雷克著的“传热与传质”中的基本原理和公式。
推导出如下实用公式：Ks 为散热器金属材料的导热系数。
20℃时，纯铝：KS = 千卡/ 小时米℃;纯铜：Ks = 332 千卡/ 小时米℃;参数L、l、b、S的单位：米;风速us 单位：米/秒如散热器端面的周边长为S 、散热器的长为L，忽略两端面的面积，散热器的总表面积为： A = S L 。
代入上式后，强迫风冷条件下散热器总热阻公式也可写成：对某一型号的散热器来说参数Ks、b、n、S 都是常数。
用此公式即可求出不同长度L、不同风速us条件下的总热阻，并可作出相应曲线。
本公式的精确性受到多种因素的影响存在一定误差。
主要有：ⅰ，受到环境空气的温度、湿度、气压等自然因素的影响。
如散热器金属的热导系数“Ks”与金属成分及散热器工作时温度有关，本文选用的是20℃时的纯铝。
ⅱ，文中所用的“风速”是指“平均风速”。
散热计算
散热的最一般的方法是把器件安装在散热器上，散热板将热量辐射到周围的空气中去，以及通过自然对流来散发热量。
一般地说，从散热器到周围的空气的热流量（P）可由下例表示：P=hA η△T式中h为散热器总的传热导率（W/cm2 ℃），A为散热器的表面积（cm2），η为散热器效率，△T为散热器的最高温度与环境温度之差（℃）。
上式中h是由辐射及对流来决定，η是由散热器的形状来决定。
总之，散热器的表面积越大，与环境温度之差越大，散热板的热量辐射越有效。
散热量是散热器的一项重要技术参数，每一种散热器出厂时都标有标准散热量（即△T=64.5℃时的散热量）。
但是工程所提供的热媒条件不同，因此我们必须根据工程所提供的热媒条件，如进水温度、出水温度和室内温度，计算出温差△T，然后根据各种不同的温差来计算散热量，△T的计算公式：△T＝（进水温度+出水温度）／2-室内温度。
现介绍几种简单的计算方法：（一）根据散热器热工检验报告中，散热量与计算温差的关系式来计算。
在热工检验报告中给出一个计算公式Q=m×△Tn,m和n在检验报告中已定，△T可根据工程给的技术参数来计算，例：铜铝复合74×60的热工计算公式（十柱）是：Q=5.8259×△T（十柱）1.标准散热热量：当进水温度95℃,出水温度70℃,室内温度18℃时：△T =（95℃+70℃）/2-18℃=64.5℃十柱散热量:Q=5.8259×64.5=1221.4W每柱散热量1224.4 W÷10柱＝122 W／柱2.当进水温度80℃,出水温度60℃,室内温度18℃时：△T =（80℃+60℃）/2-18℃=52℃十柱散热量:Q=5.8259×52=926W每柱散热量926 W÷10柱＝92.6W／柱3.当进水温度70℃,出水温度50℃,室内温度18℃时：△T =（70℃+50℃）/2-18℃=42℃十柱散热量:Q=5.8259×42=704.4W每柱散热量704.4W ÷10柱＝70.4W／柱（二）从检验报告中的散热量与计算温差的关系曲线图像中找出散热量：我们先在横坐标上找出温差，例如64.5℃，然后从这一点垂直向上与曲线相交M 点，从M点向左水平延伸与竖坐标相交的那一点，就是它的散热量（W）。
大功率半导体器件用散热器风冷热阻计算公式和应用软件
大功率半导体器件用散热器风冷热阻计算公式和应用软件-CAL-FENGHAI.-(YICAI)-Company One1大功率半导体器件用散热器风冷热阻计算公式和应用软件2012-03-12 14:17:31作者：来源：中国电力电子产业网文章概要如下：一、计算公式为了推导风冷散热器热阻计算公式作如下设定：1，散热器是由很多块金属平板组成，平板一端连在一起成一块有一定厚度的基板，平板之间存在间隙，散热器的基本单元是一块平板;2，平板本身具有一定的长度、宽度和厚度(L×l×b)。
平板的横截面积A =L × b;3，由n个平板(齿片)组成的散热器如图一所示，平板(齿片)数为n ;4，由此可见，参数L即为散热器长，或称“截长”;5，设散热器端面周长为“S”。
大功率半导体器件安装在基板上，工作时产生的热通过接触面传到散热器的过程属于固体导热。
散热器平板周围是空气。
风冷条件下平板上的热要传到空气中属于固体与流体间的传热。
所以风冷散热器总热阻等于两部分热阻之和：Rzo(总热阻)= Rth(散热器内固体传热)+ Rthk(散热器与空气间的传热热阻)引用埃克尔特和..德雷克着的“传热与传质”中的基本原理和公式。
推导出如下实用公式：Ks 为散热器金属材料的导热系数。
20℃时，纯铝：KS = 千卡/ 小时米℃;纯铜：Ks = 332 千卡/ 小时米℃;参数L、l、b、S的单位：米;风速us 单位：米/秒如散热器端面的周边长为S 、散热器的长为L，忽略两端面的面积，散热器的总表面积为： A = S L 。
代入上式后，强迫风冷条件下散热器总热阻公式也可写成：对某一型号的散热器来说参数 Ks、b、n、S 都是常数。
用此公式即可求出不同长度L、不同风速us条件下的总热阻，并可作出相应曲线。
本公式的精确性受到多种因素的影响存在一定误差。
主要有：ⅰ，受到环境空气的温度、湿度、气压等自然因素的影响。
如散热器金属的热导系数“Ks”与金属成分及散热器工作时温度有关，本文选用的是20℃时的纯铝。
散热器的计算
散热器的计算散热器厂的计算金旗舰散热器的计算设I=350mA,Vin=12V,则耗散功率Pd=(12V-5V)*0.35A=2.45W按照TO-220封装的热阻θJA=54℃/W,温升是132℃,设室温25℃,那么将会达到7805的热保护点150℃,7805会断开输出.正确的设计方法是:首先确定最高的环境温度,比如60℃,查出7805的最高结温TJM AX=125℃,那么允许的温升是65℃.要求的热阻是65℃/2.45W=26℃/ W.再查7805的热阻,TO-220封装的热阻θJA=54℃/W,均高于要求值,都不能使用,所以都必须加散热片,资料里讲到加散热片的时候,应该加上4℃/W的壳到散热片的热阻.计算散热片应该具有的热阻也很简单,与电阻的并联一样,即54/ /x=26,x=50℃/W.其实这个值非常大,只要是个散热片即可满足.散热器的计算:总热阻RQj-a=(Tjmax-Ta)/PdTjmax :芯组最大结温150℃Ta :环境温度85℃Pd : 芯组最大功耗Pd=输入功率-输出功率={24×0.75+(-24)×(-0.25)}-9.8×0.25×2=5.5℃/W总热阻由两部分构成,其一是管芯到环境的热阻RQj-a,其中包括结壳热阻RQj-C和管壳到环境的热阻RQC-a.其二是散热器热阻RQd-a,两者并联构成总热阻.管芯到环境的热阻经查手册知 RQj-C=1.0 R QC-a=36 那么散热器热阻RQd-a应<6.4. 散热器热阻RQd-a=[(10/kd) 1/2+650/A]C其中k:导热率铝为2.08d:散热器厚度cmA:散热器面积cm2C:修正因子取1按现有散热器考虑,d=1.0 A=17.6×7+17.6×1×13算得散热器热阻RQd-a=4.1℃/W,散热器选择及散热计算目前的电子产品主要采用贴片式封装器件，但大功率器件及一些功率模块仍然有不少用穿孔式封装，这主要是可方便地安装在散热器上，便于散热。
热阻计算[详解]
![热阻计算[详解]](https://img.taocdn.com/s1/m/80f37cd9db38376baf1ffc4ffe4733687e21fcf8.png)
热阻计算热阻计算2008-01-13 22:21一般，热阻公式中，Tcmax =Tj - P*Rjc 的公式是在假设散热片足够大而且接触足够良好的情况下才成立的，否则还应该写成Tcmax =Tj - P*（Rjc+Rcs+Rsa)。
Rjc表示芯片内部至外壳的热阻，Rcs表示外壳至散热片的热阻，Rsa表示散热片的热阻。
没有散热片时，Tcmax =Tj - P*（Rjc+Rca)。
Rca表示外壳至空气的热阻。
一般使用条件用Tc =Tj - P*Rjc的公式近似。
厂家规格书一般会给出，Rjc，P等参数。
一般P是在25度时的功耗。
当温度大于25度时，会有一个降额指标。
举个实例：一、三级管2N5551规格书中给出25度(Tc)时的功率是1.5W(P)，Rjc是83.3度/W。
此代入公式有：25=Tj-1.5*83.3可以从中推出Tj为150度。
芯片最高温度一般是不变的。
所以有Tc=150-Ptc*83.3，其中Ptc表示温度为Tc时的功耗。
假设管子的功耗为1W，那么，Tc=150-1*83.3=66.7度。
注意，此管子25度(Tc)时的功率是1.5W，如果壳温高于25度,功率就要降额使用。
规格书中给出的降额为12mW/度(0.012W/度）。
我们可以用公式来验证这个结论。
假设温度为Tc，那么，功率降额为0.012*(Tc-25)。
则此时最大总功耗为1.5-0.012*(Tc-25)。
把此时的条件代入公式得出：Tc=150-（1.5-0.012*(Tc-25))×83.3，公式成立。
一般情况下没办法测Tj，可以经过测Tc的方法来估算Ttj。
公式变为：Tj=Tc+P*Rjc同样与2N5551为例。
假设实际使用功率为1.2W，测得壳温为60度，那么：Tj=60+1.2*83.3=159.96此时已经超出了管子的最高结温150度了！按照降额0.012W/度的原则，60度时的降额为（60-25）×0.012=0.42W，1.5-0.42=1.08W。
大功率半导体器件用散热器风冷热阻计算公式和应用软件
大功率半导体器件用散热器风冷热阻计算公式和应用软件2012-03-12 14:17:31 作者：来源：中国电力电子产业网文章概要如下：一、计算公式为了推导风冷散热器热阻计算公式作如下设定：1，散热器是由很多块金属平板组成，平板一端连在一起成一块有一定厚度的基板，平板之间存在间隙，散热器的基本单元是一块平板;2，平板本身具有一定的长度、宽度和厚度(L×l×b)。
平板的横截面积A =L ×b;3，由n个平板(齿片)组成的散热器如图一所示，平板(齿片)数为n ;4，由此可见，参数L即为散热器长，或称“截长”;5，设散热器端面周长为“S”。
大功率半导体器件安装在基板上，工作时产生的热通过接触面传到散热器的过程属于固体导热。
散热器平板周围是空气。
风冷条件下平板上的热要传到空气中属于固体与流体间的传热。
所以风冷散热器总热阻等于两部分热阻之和：Rzo(总热阻)= Rth(散热器内固体传热)+ Rthk(散热器与空气间的传热热阻)引用E.R.G.埃克尔特和R.M..德雷克著的“传热与传质”中的基本原理和公式。
推导出如下实用公式：Ks 为散热器金属材料的导热系数。
20℃时，纯铝：KS = 175.6 千卡/ 小时米℃;纯铜：Ks = 332 千卡/ 小时米℃;参数L、l、b、S的单位：米;风速us 单位：米/秒如散热器端面的周边长为S 、散热器的长为L，忽略两端面的面积，散热器的总表面积为：A = S L 。
代入上式后，强迫风冷条件下散热器总热阻公式也可写成：对某一型号的散热器来说参数Ks、b、n、S 都是常数。
用此公式即可求出不同长度L、不同风速us条件下的总热阻，并可作出相应曲线。
本公式的精确性受到多种因素的影响存在一定误差。
主要有：ⅰ，受到环境空气的温度、湿度、气压等自然因素的影响。
如散热器金属的热导系数“Ks”与金属成分及散热器工作时温度有关，本文选用的是20℃时的纯铝。
ⅱ，文中所用的“风速”是指“平均风速”。
(完整版)散热器设计的基本计算
? 条件
Rthjc——器件手册查询
Rthcs——材料热阻：
R =L ／（ K ·S ） th 绝缘垫
绝缘垫厚度
绝缘垫
绝缘垫接触 c 的面积
Rthsa——散热器热阻曲线图查询
T 结温——器件手册查询（待计算数值）
T 环温——任务指标中的工作环境要求
P ——电路设计计算
? 计算
T 结温 ＝（ Rthjc＋Rthcs＋Rthsa）· P＋ T 环温 ＜手册推荐结温
电流 VabI （A） 电压 Vab=Va－ Vb （V） 电阻 R=Vab/I （Ω） 电阻串联 R=R1＋R2＋… 电阻并联 1/R=1/R1＋ 1/ R2＋…
2、 热阻：在热路中，各种介质及接触状态，对热量的传递表现出的不同阻碍作用—— 在热路中产生温度差 , 形成对热路中两点间指标性的评价。
绝缘垫厚度
绝缘垫
绝缘垫接触 c 的面积
Rthsa——散热器热阻曲线图查询
T 环境 ——任务指标中的工作环境要求
? 计算
J1 的最大结温： Tjmax1＝（ Rthjc1＋Rthcs1）·Pj1＋Rthsa·（ Pj1＋Pj2）＋ T 环境
J2的最大结温： Tjmax2＝（Rthjc2＋ Rthcs2）·Pj2＋Rthsa·（ Pj1＋Pj2）＋ T 环境 ? 注： 判定计算出的最大结温，是否小于手册推荐结温；
符号—— Rth
单位——℃ /W。
? 稳态热传递的热阻计算 : Rth= (T1－T2)/P
T1——热源温度（无其他热源） （℃ ) T2——导热系统端点温度 （℃ ) ? 热路中材料热阻的计算 : Rth=L/(K·S)
L——材料厚度 （m) S——传热接触面积 （ m2)
