本溪钢铁_集团_有限责任公司马耳岭氧化球团厂烟气脱硫系统浅析

科 技 天 地59INTELLIGENCE························机用于数据通信的加密，有加密、鉴别的功能，有良好的网络应用透明性，可保护通信中的数据。

（3）合理配置防火墙:防火墙是不同网络或网络安全域之间信息的唯一出入口，可根据网络的安全策略控制(允许、拒绝、监测)出入网络的信息流，且本身具有较强的抗攻击能力。

它还可监测、限制和更改通过的数据流，尽可能地对外部网络屏蔽内部网络的信息、结构和运行状况，以此来实现网络的安全保护。

但由于防火墙是一种访问控制设备，而且提供的是安全域的周边防护，因此，防火墙均存在其局限性。

一方面，它不能防范不经过它的攻击，例如来自于网络内部的攻击;另一方面，它不能抵御隐藏在合法链接内的攻击等。

（4）入侵检测系统:入侵检测也是一种动态的安全防护技术，通过在网络和主机系统中主动寻找入侵信号来发现入侵行为并告警。

它帮助网络系统对付各种攻击，扩展了系统管理员的安全管理能力(包括安全审计、监视、进攻识别和响应)，提高了信息安全基础结构的完整性。

入侵检测，被认为是防火墙之后的第二道安全闸门，在不影响网络性能的情况下能对网络进行监测，从而提供对内部攻击、外部攻击和误操作的实时保护，在网络系统受到危害之前抵御入侵。

（5）安装使用网管软件:利用CISCO IOS 软件和安装网管软件CISCOWORKS、OPENVIEW 等，根据系统安全策略做出反映，如报警、登记、自动阻断通信连接等功能，随时对网络进行监视、操作、管理、设计、配置和维护等。

（6）安装各种防病毒软件:现在的病毒越来越多，也越来越隐蔽，而且破坏力极强，因此防病毒，杀病毒是与时间赛跑，越早预防并杀除，损失越小，以保护数据免受病毒攻击。

（7）网络安全漏洞扫描分析系统:网络安全漏洞扫描是网络安全防御中的一项重要技术，其原理是采用模拟攻击的形式对目标可能存在的已知安全漏洞进行逐项检查，目标可以是工作站、服务器、交换机、数据库应用等各种对象，然后根据扫描结果向系统管理员提供周密可靠的安全性分析报告，以不断为提高网络安全整体水平产生重要依据。

（8）强化服务器端安全措施:为服务器建立完善的备份及恢复机制，用户授权机制和日志。

为了防止存储设备的异常损坏，可采用可热插拔的SCSI 硬盘所组成的磁盘容错阵列，以RAID5的方式进行系统的实时热备份;为防止人为的失误或破坏，建立了强大的数据库触发器以备份重要数据的删除操作，甚至更新任务;在需要跟踪追溯数据丢失或破坏事件的全部信息时，则将系统日志与备份数据有机地结合在一起真正实现服务器的安全性。

（9）做好应急处理工作，完善备份恢复机制:由于网络攻击不分平时和战时，并具有突发性和毁灭性的特点，因此必须建立应急反应机制，提高网络防护的快速反应能力。

参考文献：[1] 戴红：《计算机网络安全》，电子工业出版社，2007年9月。

[2] 冯登国：《计算机通信网络安全》，清华大学出版社，2008年1月。

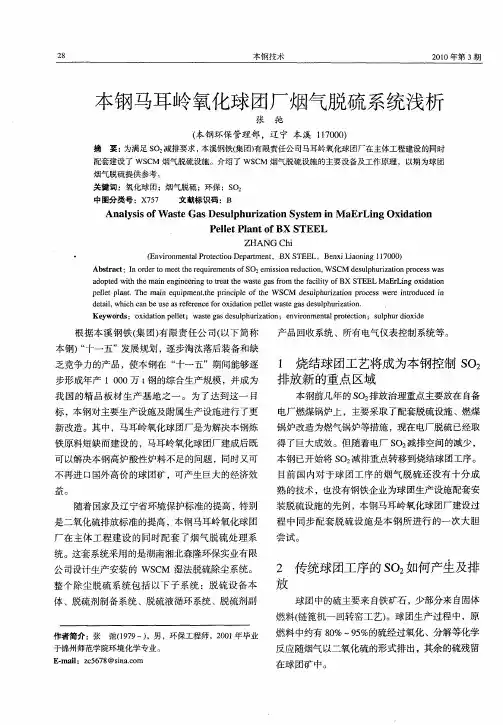

本溪钢铁（集团）有限责任公司马耳岭氧化球团厂烟气脱硫系统浅析本溪钢铁（集团）有限责任公司环保管理部 张 弛摘 要：为满足SO2减排要求，本溪钢铁（集团）有限责任公司马耳岭氧化球团厂在主体工程建设的同时配套建设了WSCM 烟气脱硫设施。

本文介绍了WSCM 烟气脱硫设施的主要设备及工作原理，以期为球团烟气脱硫提供参考。

关键词：氧化球团 烟气脱硫 环保 SO2一、前言根据本溪钢铁（集团）有限责任公司（以下简称本钢）“十一五”发展规划，逐步淘汰落后装备和缺乏竞争力的产品，使本钢在“十一五”期间能够逐步形成年产1000万t 钢的综合生产规模，并成为我国的精品板材生产基地之一。

为了达到这一目标，本钢对主要生产设施及附属生产设施进行了更新改造。

其中，马耳岭氧化球团厂是为解决本钢炼铁原料短缺而建设的，马耳岭氧化球团厂建成后既可以解决本钢高炉酸性炉料不足的问题，同时又可不再进口国外高价的球团矿，可产生巨大的经济效益。

随着国家及辽宁省环境保护标准的提高，特别是二氧化硫排放标准的提高，本钢马耳岭氧化球团厂在主体工程建设的同时配套了烟气脱硫处理系统。

这套系统采用的是湖南湘北森隆环保实业有限公司设计生产安装的WSCM 湿法脱硫除尘系统。

整个除尘脱硫系统包括以下子系统：脱硫设备本体、脱硫剂制备系统、脱硫液循环系统、脱硫剂副产品回收系统、所有电气仪表控制系统等。

二、烧结球团工艺将成为本钢控制SO2排放新的重点区域本钢前几年的SO2排放治理重点主要放在自备电厂燃煤锅炉上，主要采取了配套脱硫设施、燃煤锅炉改造为燃气科 技 天 地60INTELLIGENCE························锅炉等措施，现在电厂脱硫已经取得了巨大成效。

但随着电厂SO2减排空间的减少，本钢已开始将SO2减排重点转移到烧结球团工序。

目前国内对于球团工序的烟气脱硫还没有十分成熟的技术，也没有钢铁企业为球团生产设施配套安装脱硫设施的先例，本钢马耳岭氧化球团厂建设过程中同步配套脱硫设施是本钢所进行的一次大胆尝试。

三、传统球团工序的SO2如何产生及排放球团中的硫主要来自铁矿石，少部分来自固体燃料（链篦机-回转窑工艺）。

球团生产过正中，原燃料中约有80%-95%的硫经过氧化、分解等化学反应随烟气以二氧化硫的形式排出，其余的硫残留在球团矿中。

四、脱硫系统及系统附属设施工作原理4.1脱硫系统原理含有SO2、NOX、粉尘等污染物的气体，进入脱硫系统后，烟气在脱硫塔内的导向作用下，使烟气在塔内顺流、逆流、旋流、折流多次改变运行方向，延长烟气在塔内的停留时间并与单位面积扩大2000余倍的雾化吸收夜多次充分吸收。

在顺流装置的导向作用下，当高速气体喷射水面时，形成气体喷射泡，由于浮力作用曲折上升，气泡急剧分散，形成喷射鼓泡层，有害气体被激起的鼓泡层吸收液吸收，净化后的烟气通过塔内高效脱水、除雾装置分离后，经烟囱达标排放。

4.2吸收系统工作原理脱硫设备采用湿式吸收法，使烟气中的SO2在塔内吸收。

该方法是利用SO2气体与雾化后的碱性吸收液在气液界面上的平衡度、与液相中的溶解度之间的特性关系，尤其是气相中SO2的传质速度、液相中的SO2传质速度、无力吸收传质分系数、物理吸收液相传质分系数、SO2在气相中的分压、SO2在液相中的浓度等特性，借助于气体在液体中的扩散，对SO2及粉尘进行吸收。

气液间的化学反应强度及反应时间决定吸收率。

4.3循环水系统工作原理脱硫塔循环水用水主要通过循环水泵将pH 调节池内的脱硫碱液输送至脱硫塔，反应后经氧化池曝气氧化自流至浓缩池。

在浓缩池中，脱硫反应生成的硫酸盐、部分亚硫酸盐、部分石灰随泥浆沉淀至池底，再通过泥浆泵送至带式压滤机压成泥饼外运；上清液溢流至pH 调节池经水质调节后循环反应。

钠碱池溶解用水和石灰浆液池溶解石灰用水均为脱硫塔循环用水。

整套系统循环用水采用闭路循环，脱硫废水不外排。

脱硫区域内的所有用水，满足脱硫吸收设备、碱性制备石灰浆液制备、脱硫区域场地冲洗、冲灰水的循环用水。

4.4脱硫剂制备系统工作原理4.4.1 NaOH 制备系统工作原理吸收剂采用40%的NaOH 液碱，便于购买、运输、储存。

外运的NaOH 液碱通过罐车运至现场，直接注入钠碱池，通过自动补碱装置设定的pH 值信号传递，加碱泵启动送至pH 调节池内溶解后循环使用。

NaOH 吸收剂溶液只作为脱硫系统用碱的启动剂和消耗补充用碱量。

4.4.2 CaO 制备系统工作原理外运的CaO（120目以上）由石灰罐车送至石灰储料罐，再由储料罐底部定量给料装置输入石灰浆液池内，经搅拌均匀后由乳液泵送至脱硫设备底部循环使用，在石灰储料罐锥形底部设置振打器，便于给料畅通，石灰储料罐顶部设置粉尘除尘装置，避免加料时造成二次扬尘，CaO 制备用水采用循环用水，制备后的Ca(OH)2浆液作为NaOH 的置换剂消耗。

4.5反应方程式吸收过程：二氧化硫被水吸收生成亚硫酸:SO2 ＋ H2O → H2SO3氢氧化钠与亚硫酸生成亚硫酸钠和水:2Na(OH)2 ＋ H2SO3 → Na2SO3 ＋ 2H2O亚硫酸钠被氧化为稳定的硫酸钠：2Na2SO3 ＋ O2→ 2Na2SO4再生过程：氧化钙与水反应生成氢氧化镁：CaO ＋ H2O → Ca(OH)2氢氧化钙与硫酸钠反应生成氢氧化钠、硫酸钙：Ca(OH)2 ＋ Na2SO4 → 2NaOH ＋ CaSO4五、设计脱硫后可达到的效果本钢马耳岭球团厂在链篦机-回转窑除尘系统设计风量为105万m3/h，采用260m2电除尘器， WSCM 脱硫装置一套，处理能力105万m3/h，处理后的烟气由100m 高排气筒排至大气。

净化后废气排放满足《工业炉窑大气污染物排放标准》（GB9078-1996）二级标准。

根据湖南湘北森隆环保实业有限公司WSCM 脱硫系统设计，最终SO2排放浓度≤100 mg/m3，脱硫效率≥90%，粉尘排放浓度＜50mg/m3。

六、球团工艺脱硫存在的主要问题6.1技术风险较高烟气脱硫技术—FGD(Flue Gas Desulfurization)是从烟气中脱除SO2污染物，是目前应用最广、脱硫效率最高的方法。

国内外相继开发了300多种不同的FGD 工艺，其中比较成熟并得到应用的仅十几种，其中湿法有：石灰石-石膏法、海水脱硫工艺、氧化镁法、双碱法、氨吸收法及磷铵复合肥法(PAFP)；干法和半干法有：炉内喷钙、尾部增湿活化脱硫技术、循环流化床烟气脱硫技术(CFBFGD)、NID 技术、旋转喷雾烟气脱硫技术(SDA)、气体悬浮吸收烟气脱硫技术(GSA)、电子束烟气脱硫技术(EBA)等。

双碱法是为了克服石灰石-石膏法容易结垢的缺点发展起来的，与石灰石-石膏法等其它湿法脱硫反应机理类似，因此从反应机理来看，双碱法适用于本项目。

湖南湘北森隆环保实业有限公司的WSCM 脱硫方法属于双碱法的一种，在本钢发电厂燃煤锅炉上应用取得了较好的效果，设备投资相对较低，维修保养较方便。

但球团工艺烟气脱硫尚属国内首例，没有可供借鉴的技术经验，需要在设备运行过程中逐步摸索、积累经验并逐步改进完善。

6.2缺乏国家政策支持现阶段，我国球团工艺烟气脱硫技术应用尚处于起步阶段，相对于燃煤电厂烟气脱硫，缺少可借鉴的成熟可靠的成功技术范例。
