下载文档原格式

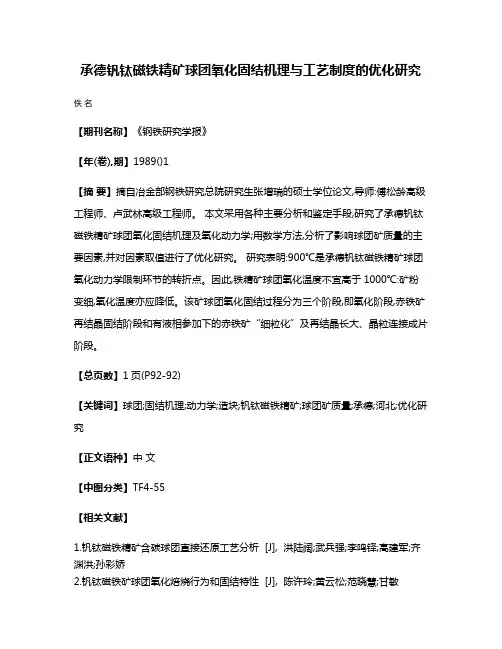

承德钒钛磁铁精矿球团氧化固结机理与工艺制度的优化研究佚名
【期刊名称】《钢铁研究学报》
【年(卷),期】1989()1
【摘要】摘自冶金部钢铁研究总院研究生张增瑞的硕士学位论文,导师:傅松龄高级工程师、卢武林高级工程师。
本文采用各种主要分析和鉴定手段,研究了承德钒钛磁铁精矿球团氧化固结机理及氧化动力学;用数学方法,分析了影响球团矿质量的主要因素,并对因素取值进行了优化研究。
研究表明:900℃是承德钒钛磁铁精矿球团氧化动力学限制环节的转折点。
因此,铁精矿球团氧化温度不宜高于1000℃:矿粉变细,氧化温度亦应降低。
该矿球团氧化固结过程分为三个阶段,即氧化阶段,赤铁矿再结晶固结阶段和有液相参加下的赤铁矿“细粒化”及再结晶长大、晶粒连接成片阶段。
【总页数】1页(P92-92)
【关键词】球团;固结机理;动力学;造块;钒钛磁铁精矿;球团矿质量;承德;河北;优化研究
【正文语种】中文
【中图分类】TF4-55
【相关文献】
1.钒钛磁铁精矿含碳球团直接还原工艺分析 [J], 洪陆阔;武兵强;李鸣铎;高建军;齐渊洪;孙彩娇
2.钒钛磁铁矿球团氧化焙烧行为和固结特性 [J], 陈许玲;黄云松;范晓慧;甘敏
3.钒钛磁铁精矿冷固球团催化还原机理 [J], 朱德庆;郭宇峰;邱冠周;姜涛
4.B2O3对含铬型钒钛磁铁矿球团氧化固结及在喷吹焦炉煤气时还原膨胀行为的影响 [J], 汤卫东;杨松陶;薛向欣
5.B2O3对含铬型钒钛磁铁矿球团氧化固结及在喷吹焦炉煤气时还原膨胀行为的影响 [J], 汤卫东; 杨松陶; 薛向欣
因版权原因，仅展示原文概要，查看原文内容请购买。

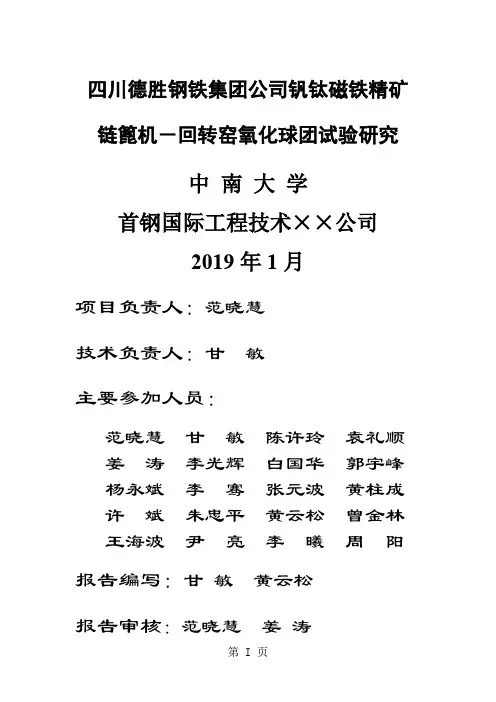

四川德胜钢铁集团公司钒钛磁铁精矿链篦机－回转窑氧化球团试验研究中南大学首钢国际工程技术××公司2019年1月项目负责人：范晓慧技术负责人：甘敏主要参加人员：范晓慧甘敏陈许玲袁礼顺姜涛李光辉白国华郭宇峰杨永斌李骞张元波黄柱成许斌朱忠平黄云松曾金林王海波尹亮李曦周阳报告编写：甘敏黄云松报告审核：范晓慧姜涛目录前言............................................................................................................................ I V 第1章试验研究方法.. 01.1工艺流程 01.2化学成分分析 01.3铁矿物理性能检测 01.3.1粒度组成和比表面积 01.3.2成球性能 (1)1.3.3真密度，堆密度 (3)1.4 膨润土性能检测 (4)1.5 高压辊磨预处理 (7)1.6 造球试验 (7)1.7 管炉焙烧试验 (8)1.8 链篦机—回转窑扩大试验 (8)1.9产品性能检测 (10)1.9.1 球团矿矿相鉴定 (10)1.9.2球团矿冶金性能测定 (10)第2章原料的物化性能 (13)2.1钒钛磁铁精矿的物化性能 (13)2.1.1 钒钛磁铁精矿的化学成分 (13)2.1.2钒钛磁铁精矿的粒度组成和比表面积 (13)2.1.3钒钛磁铁精矿的成球性能和其他物理性能 (13)2.2膨润土的物化性能 (14)2.2.1膨润土的化学成分 (14)2.2.2膨润土的粒度组成 (14)2.2.3膨润土的其他物理性能 (15)2.3小结 (15)第3章造球试验 (16)3.1膨润土种类和用量试验 (16)3.2造球工艺参数试验 (16)3.3高压辊磨预处理对造球的影响 (18)3.3.1对铁精矿粒度的影响 (18)3.3.2对生球质量的影响 (18)3.3.3对膨润土适宜用量的影响 (19)3.3.4对造球工艺参数的影响 (19)3.4小结 (20)第4章管炉试验 (20)4.1预热、焙烧参数试验 (20)4.2膨润土用量对预热焙烧的影响 (22)4.3高压辊磨预处理对预热焙烧的影响 (23)4.4小结 (24)第5章扩大试验 (25)5.1干燥工艺参数试验 (25)5.1.1鼓风温度、风速和时间试验 (25)5.1.2抽风温度、风速和时间试验 (26)5.2预热和焙烧工艺参数试验 (26)5.2.1预热条件对预热球质量的影响 (26)5.2.2预热、焙烧条件对焙烧球质量的影响 (27)5.3膨润土种类对预热球和焙烧球指标的影响 (28)5.4高压辊磨预处理对预热球和焙烧球指标的影响 (28)5.5小结 (29)第6章球团矿矿相鉴定和冶金性能检测 (30)6.1球团矿的化学成分 (30)6.2球团矿的矿相鉴定 (30)6.3球团矿的冶金性能 (31)第7章结论 (31)前言为四川德胜钢铁集团公司链篦机-回转窑氧化球团厂的设计提供基本依据，首钢国际工程技术××公司委托中南大学针对四川德胜钢铁公司提供的钒钛磁铁精矿开展氧化球团试验研究，以获取钒钛磁铁精矿的造球、焙烧的适宜的工艺参数及相应的产量、质量指标。

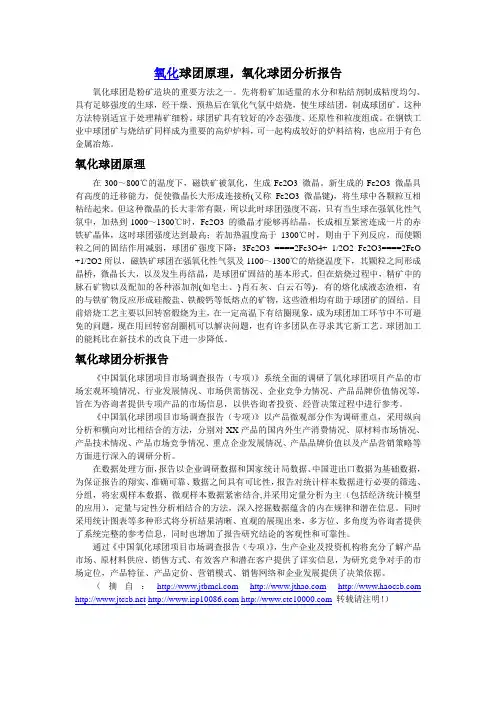

氧化球团原理，氧化球团分析报告氧化球团是粉矿造块的重要方法之一。
先将粉矿加适量的水分和粘结剂制成粘度均匀、具有足够强度的生球，经干燥、预热后在氧化气氛中焙烧，使生球结团，制成球团矿。
这种方法特别适宜于处理精矿细粉。
球团矿具有较好的冷态强度、还原性和粒度组成。
在钢铁工业中球团矿与烧结矿同样成为重要的高炉炉料，可一起构成较好的炉料结构，也应用于有色金属冶炼。
氧化球团原理在300～800℃的温度下，磁铁矿被氧化，生成Fe2O3 微晶。
新生成的Fe2O3 微晶具有高度的迁移能力，促使微晶长大形成连接桥(又称Fe2O3 微晶键)，将生球中各颗粒互相粘结起来。
但这种微晶的长大非常有限，所以此时球团强度不高，只有当生球在强氧化性气氛中，加热到1000～1300℃时，Fe2O3 的微晶才能够再结晶，长成相互紧密连成一片的赤铁矿晶体，这时球团强度达到最高；若加热温度高于1300℃时，则由于下列反应，而使颗粒之间的固结作用减弱，球团矿强度下降：3Fe2O3 ====2Fe3O4+ 1/2O2 Fe2O3====2FeO +1/2O2所以，磁铁矿球团在强氧化性气氛及1100～1300℃的焙烧温度下，其颗粒之间形成晶桥，微晶长大，以及发生再结晶，是球团矿固结的基本形式。
但在焙烧过程中，精矿中的脉石矿物以及配加的各种添加剂(如皂土、}肖石灰、白云石等)，有的熔化成液态渣相，有的与铁矿物反应形成硅酸盐、铁酸钙等低熔点的矿物，这些渣相均有助于球团矿的固结。
目前焙烧工艺主要以回转窑煅烧为主，在一定高温下有结圈现象，成为球团加工环节中不可避免的问题，现在用回转窑刮圈机可以解决问题，也有许多团队在寻求其它新工艺。
球团加工的能耗比在新技术的改良下进一步降低。
氧化球团分析报告《中国氧化球团项目市场调查报告（专项）》系统全面的调研了氧化球团项目产品的市场宏观环境情况、行业发展情况、市场供需情况、企业竞争力情况、产品品牌价值情况等，旨在为咨询者提供专项产品的市场信息，以供咨询者投资、经营决策过程中进行参考。

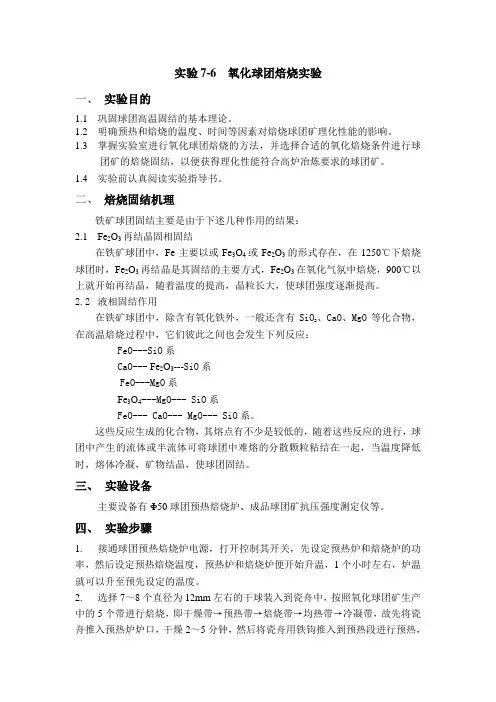

实验7-6 氧化球团焙烧实验一、实验目的1.1 巩固球团高温固结的基本理论。
1.2 明确预热和焙烧的温度、时间等因素对焙烧球团矿理化性能的影响。
1.3 掌握实验室进行氧化球团焙烧的方法，并选择合适的氧化焙烧条件进行球团矿的焙烧固结，以便获得理化性能符合高炉冶炼要求的球团矿。
1.4 实验前认真阅读实验指导书。
二、焙烧固结机理铁矿球团固结主要是由于下述几种作用的结果：2.1Fe2O3再结晶固相固结在铁矿球团中，Fe主要以或Fe3O4或Fe2O3的形式存在，在1250℃下焙烧球团时，Fe2O3再结晶是其固结的主要方式，Fe2O3在氧化气氛中焙烧，900℃以上就开始再结晶，随着温度的提高，晶粒长大，使球团强度逐渐提高。
2.2液相固结作用、CaO、MgO等化合物，在铁矿球团中，除含有氧化铁外，一般还含有SiO2在高温焙烧过程中，它们彼此之间也会发生下列反应：FeO---SiO系CaO--- Fe2O3---SiO系FeO---MgO系Fe3O4---MgO--- SiO系FeO--- CaO--- MgO--- SiO系。
这些反应生成的化合物，其熔点有不少是较低的，随着这些反应的进行，球团中产生的流体或半流体可将球团中难熔的分散颗粒粘结在一起，当温度降低时，熔体冷凝，矿物结晶，使球团固结。
三、实验设备主要设备有Φ50球团预热焙烧炉、成品球团矿抗压强度测定仪等。
四、实验步骤1. 接通球团预热焙烧炉电源，打开控制其开关，先设定预热炉和焙烧炉的功率，然后设定预热焙烧温度，预热炉和焙烧炉便开始升温，1个小时左右，炉温就可以升至预先设定的温度。
2. 选择7～8个直径为12mm左右的干球装入到瓷舟中，按照氧化球团矿生产中的5个带进行焙烧，即干燥带→预热带→焙烧带→均热带→冷凝带，故先将瓷舟推入预热炉炉口，干燥2～5分钟，然后将瓷舟用铁钩推入到预热段进行预热，开始记录预热时间。
3. 达到预定的预热时间后，再将瓷舟推入至焙烧段进行高温焙烧，开始记录焙烧时间。
球团矿的制备实验报告实验目的本实验旨在通过化学反应制备球团矿，并探究其结构和性质。
实验原理球团矿是一种重要的矿石，主要成分为含有金属离子的氧化物。
制备球团矿的主要方法是通过化学反应，将金属离子与氧化物反应生成球团矿团块。
实验材料1. 金属离子溶液（如FeCl3溶液）；2. 氧化物溶液（如Na2O溶液）；3. 反应容器（如玻璃烧杯）；4. 加热装置。
实验步骤1. 准备一个玻璃烧杯，并称取一定量的金属离子溶液；2. 在另一个玻璃烧杯中称取适量的氧化物溶液；3. 将两种溶液倒入同一个反应容器中，并搅拌均匀；4. 将反应容器放置在加热装置中，加热至一定温度（通常为1000摄氏度）；5. 经过反应一段时间后，取出反应容器，冷却后得到球团矿团块；6. 对球团矿团块进行分析和检测。
实验结果与讨论经过实验制备，我们成功得到了球团矿团块。
该球团矿呈现出深灰色，质地坚硬。
通过进一步的分析和检测，我们发现球团矿团块中含有大量金属离子，并且具有良好的导电性质。
球团矿团块的结构和性质与其组成的金属离子和氧化物有关。
金属离子的种类和浓度会影响球团矿团块的颜色和质地。
氧化物的种类和沉淀反应条件（如温度、搅拌速度等）也会对球团矿团块的结构和性质产生影响。
球团矿是一种重要的矿石，在冶金、能源等领域有广泛的应用。
通过制备球团矿，我们可以更好地了解其结构和性质，为相关领域的研究提供基础数据和参考。
实验结论通过化学反应制备球团矿的实验，我们成功得到了球团矿团块，并初步了解了其结构和性质。
球团矿是一种重要的矿石，具有良好的导电性质和特殊的颜色。
制备球团矿的方法可以进一步优化，以获取更好的球团矿团块。
总结与展望通过本次实验，我们初步研究了球团矿的制备方法和性质。
但是，我们在实验过程中还遇到了一些问题，如反应温度、反应时间等需要进一步调整。
下一步，我们将进一步完善实验方法，优化反应条件，以便可以更好地制备球团矿，并深入研究其结构和性质。
关键词：球团矿制备，金属离子，氧化物，结构，性质。
