数学建模A题系泊系统设计

IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】 系泊系统的设计 摘要 本题要求观测近海观测网的组成，建立模型对其中系泊系统进行设计，在不同风速和水流的情况下确定锚链，重物球，钢管及浮标等的状态，从而使通讯设备的工作效果最佳。求解的具体流程如下： 针对问题一，分别对系统中的受力物体在水平方向和竖直方向上的力进行分析，找出锚链对锚无拉力时的临界风速，运用力矩平衡求出钢管与钢桶的倾斜角度。对于锚链，将其等效为悬链线模型，根据风速不同判断锚链的状态，从而求出结果。 针对问题二，需要调节重物球的质量，使通讯设备在36𝑚𝑠⁄时能够正常工作。

为了确定重物球的质量，首先将实际风速与临界风速进行比较，判断此时系统中各物体的状态，与题目中已知数据进行比较。在钢桶倾斜角度达到临界角度时，计算锚链与海床的夹角并于题中数据进行比较，计算重物球的质量。在浮标完全没入海面时，计算相应条件下重物球的质量，从而确定满足条件的重物球的质量范围。 针对问题三，要求在不同条件下，求出系泊系统中各物体的状态。以型号I锚链为例，当水流方向与风速方向相同时，系统条件最差，分析在不同水深条件下的系泊系统设计。由题中已知条件确定系统设计的限制条件，对系统各物体进行受力分析，以使整体结果最小，即可得出最优的系泊系统设计。 关键词：悬链线多目标非线性规划

一、问题重述

近浅海观测网的传输节点由浮标系统、系泊系统和水声通讯系统组成（如图1所示）。某型传输节点的浮标系统可简化为底面直径2m、高2m的圆柱体，浮标的质量为1000kg。系泊系统由钢管、钢桶、重物球、电焊锚链和特制的抗拖移锚组成。锚的质量为600kg，锚链选用无档普通链环，近浅海观测网的常用型号及其参数在附表中列出。钢管共4节，每节长度1m，直径为50mm，每节钢管的质量为10kg。要求锚链末端与锚的链接处的切线方向与海床的夹角不超过16度，否则锚会被拖行，致使节点移位丢失。水声通讯系统安装在一个长1m、外径30cm的密封圆柱形钢桶内，设备和钢桶总质量为100kg。钢桶上接第4节钢管，下接电焊锚链。钢桶竖直时，水声通讯设备的工作效果最佳。若钢桶倾斜，则影响设备的工作效果。钢桶的倾斜角度（钢桶与竖直线的夹角）超过5度时，设备的工作效果较差。为了控制钢桶的倾斜角度，钢桶与电焊锚链链接处可悬挂重物球。 系泊系统的设计问题就是确定锚链的型号、长度和重物球的质量，使得浮标的吃水深度和游动区域及钢桶的倾斜角度尽可能小。 问题1某型传输节点选用II型电焊锚链，选用的重物球的质量为1200kg。现将该型传输节点布放在水深18m、海床平坦、海水密度为×103kg/m3的海域。若海水静止，分别计算海面风速为12m/s和24m/s时钢桶和各节钢管的倾斜角度、锚链形状、浮标的吃水深度和游动区域。 问题2在问题1的假设下，计算海面风速为36m/s时钢桶和各节钢管的倾斜角度、锚链形状和浮标的游动区域。请调节重物球的质量，使得钢桶的倾斜角度不超过5度，锚链在锚点与海床的夹角不超过16度。 问题3由于潮汐等因素的影响，布放海域的实测水深介于16m~20m之间。布放点的海水速度最大可达到s、风速最大可达到36m/s。请给出考虑风力、水流力和水深情况下的系泊系统设计，分析不同情况下钢桶、钢管的倾斜角度、锚链形状、浮标的吃水深度和游动区域。 二、模型假设 1.不考虑流体对锚链的作用，忽略锚链本身的伸长，锚链沿长度均匀分布； 2.假设风是二维的，只存在平行于水平面的风速，不存在垂直方向上的分量；

三、符号说明 符号 含义 F浮0

浮标的浮力

F浮 钢管的浮力

F浮1

钢桶的浮力

F浮2

重物球的浮力

F风 近海风荷载

𝐹0 浮标近海水流力

𝐹1 钢桶近海水流力

𝐹2 重物球近海水流力

𝐺0 浮标重力

𝐺 钢管重力

𝐺1 钢桶重力

𝐺2 重物球重力

𝐺3 锚链重力

r浮 浮标游动区域

h 浮标吃水深度 四、问题分析 问题一分析 问题一对于系泊系统的受力物体进行分析，分别对系统中的受力物体在水平方向和竖直方向上的力进行分析，找出锚链对锚无拉力时的临界风速，运用力矩平衡求出钢管与钢桶的倾斜角度。对于锚链，将其等效为悬链线模型，根据风速不同判断锚链的状态，从而求出结果。 问题二分析 问题二需要调节重物球的质量，使通讯设备在36𝑚𝑠⁄时能够正常工作。为了确

定重物球的质量，首先将实际风速与临界风速进行比较，判断此时系统中各物体的状态，并与已知数据进行比较。在钢桶倾斜角度达到临界角度时，计算锚链与海床的夹角并与题目要求进行比较，计算重物球的质量。在浮标完全没入海面时，计算相应条件下重物球的质量，综合确定满足条件的重物球的质量范围。 4.3 问题三分析 问题三要求在不同条件下，求出系泊系统中各物体的状态。以型号I锚链为例，当水流方向与风速方向相同时，系统条件最差，分析在不同水深条件下的系泊系统设计。由题中已知条件确定系统设计的限制条件，对系统各物体进行受力分析，以使整体结果最小，即可得出最优的系泊系统设计。

五、模型建立与求解 问题一模型 问题分析 问题一,系泊系统整体受力平衡，浮标受到恒定风力时，分别对系统中的受力物体在水平方向和竖直方向上的力进行分析，找出锚链对锚无拉力时的临界风速，运用力矩平衡求出钢管与钢桶的倾斜角度。对于锚链，将其等效为悬链线模型，根据风速不同判断锚链的状态，最后利用力矩平衡求出钢管与钢桶的倾斜角度,从而求出结果。 模型建立 Step1.系泊系统受力分析 对于浮标，它受到水的浮力，自身重力，风载荷及第一根钢管对浮标的力。此题中海水静止，故所有近海水流力为0。将钢管对浮标的力在分别水平方向和竖直方向上进行分解，具体受力如图所示，由浮标所受的力平衡得到： 图浮标受力分析图

{𝐹𝑥,0=𝐹风+𝐹0 （水平方向）𝐹𝑦,0=𝐹浮0−𝐺0 （竖直方向）

式中，𝐹𝑥,0、𝐹𝑦,0分别为钢管对浮标的力再水平方向和竖直方向的分立。 对于钢管，将第一节钢管对浮标的力设为𝐹0，后续第k+1节钢管对第k节钢管的力为F𝑘，将钢管的力进行分解，钢管的受力情况如图所示，因此： 图钢管受力分析图

{𝐹𝑥,𝑘=𝐹𝑥,𝑘+1+𝐹𝑘 （水平方向）𝐹𝑦,𝑘+𝐹浮=𝐹𝑦,𝑘+1+𝐺 （竖直方向） 式中，F浮为钢管收到的浮力，由于钢管体积较小，在水中钢管的浮力与重力相比很小，可忽略不计；𝐹𝑥,𝑘，𝐹𝑦,𝑘分别为第k跟钢管对前一根钢管在水平方向和竖直方向的分力。 对于钢桶，它受到第四根钢管的力，水的浮力，自身重力以及锚链的拉力和重物球的拉力，具体受力如图所示，则： 图钢桶受力分析图

{𝐹𝑥,𝑘+1=𝐹𝑥,𝑘+𝐹1 （水平方向）𝐹浮1+𝐹浮2+𝐹𝑦,𝑘=𝐹𝑦,𝑘+1+𝐺1+𝐺2 （竖直方向）

式中，F𝑥,𝑘+1和F𝑦,𝑘+1分别表示锚链的拉力在水平方向和竖直方向上的分力。 对于系泊系统，由浮标、钢管和钢桶得水平受力分析可得： 𝐹风=𝐹𝑥,0=𝐹𝑥,1=𝐹𝑥,2=𝐹𝑥,3=𝐹𝑥,4=𝐹𝑥,5=0.625×𝑆𝑣2

其中，S为物体在风向法平面的投影面积，v为风速。 由竖直方向受力分析得： 𝐹𝑦,0=𝐹浮0−𝐺0

𝐹𝑦,0=𝐹𝑦,1+𝐺

𝐹𝑦,1=𝐹𝑦,2+𝐺 𝐹𝑦,2=𝐹𝑦,3+𝐺 𝐹𝑦,3=𝐹𝑦,4+𝐺 𝐹浮1+𝐹浮2+𝐹𝑦,4=𝐹𝑦,5+𝐺1+𝐺2

设浮标的吃水深度为h，则：

𝐹浮0=𝜌𝑔𝜋𝑟2ℎ 𝐺0=𝑚0𝑔 𝐺=𝑚𝑔 𝐺2=𝑚2𝑔 𝐹浮1=𝜌𝑔𝜋𝑟22𝑙0

𝐹浮2=𝜌𝑔𝑚2

𝜌重

其中，𝜌为海水密度，题中为1.025×103𝑘𝑔𝑚3⁄；𝑔为重力加速度，本题取

9.8m𝑠2⁄；𝑟为浮标底面积半径，本题中为1m；𝑚0为浮标质量，为1000kg；𝑚为每

节钢管的质量，为10kg；𝑚2为重物球的质量，本题中为1200kg，𝑟2为钢桶底面半径，𝑙0为钢桶的长度，钢管长度与钢桶相等。

将重物球当作铁球处理，则重物球的密度为ρ重

=7.86×103𝑘𝑔𝑚3⁄，由题中已

知条件可知，可以递推出： 𝐹𝑦,0=𝜌𝑔𝜋𝑟2ℎ−1000𝑔

𝐹𝑦,1=𝜌𝑔𝜋𝑟2ℎ−1010𝑔

合集下载

2016数学建模国赛论文

2016数学建模国赛论文


（5.10） （5.11）
得到
1 V g mg mg )l sin 0 Fxl cos ( Fy Mg 水 桶 2
由此解得第一根钢管的倾斜角度的表达式
1 arctan
1 V g mg mg Fy Mg 水 桶 2
以及上方钢管施加的约束力。钢桶的受力如图 4 所示：
5
0
mg

Mg
1
mg
F1
图 4 钢桶的受力分析示意图
图 5 第一根钢管受力分析示意图
) ， F ( F , F ) ， 将各力写成直角坐标系下坐标的形式有： GM (0, Mg x y 锚 水V桶g ) .此时， GM G桶 F桶 =(0,-mg 与 F锚 的作用点坐标为： ( l sin , l cos ) ， l l 而 G桶 F桶 的作用点为 ( sin , cos ) ，钢桶的倾角为 . 2 2 根据虚功原理： ( F锚 GM ) r ( F G 1 桶 桶) r2 0 1 V g 1 mg )l sin 0 Fxl cos ( Fy Mg 2 水 桶 2 Fx 0 arctan 由此可以解得 1 V g 1 mg Fy Mg 2 水 桶 2

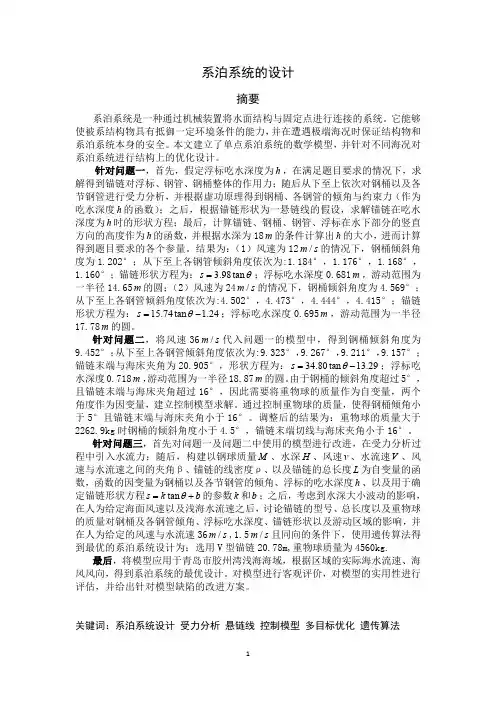

系泊系统的设计
摘要
系泊系统是一种通过机械装置将水面结构与固定点进行连接的系统。它能够 使被系结构物具有抵御一定环境条件的能力， 并在遭遇极端海况时保证结构物和 系泊系统本身的安全。 本文建立了单点系泊系统的数学模型，并针对不同海况对 系泊系统进行结构上的优化设计。 针对问题一，首先，假定浮标吃水深度为 h ，在满足题目要求的情况下，求 解得到锚链对浮标、钢管、钢桶整体的作用力；随后从下至上依次对钢桶以及各 节钢管进行受力分析，并根据虚功原理得到钢桶、各钢管的倾角与约束力（作为 吃水深度 h 的函数） ；之后，根据锚链形状为一悬链线的假设，求解锚链在吃水 深度为 h 时的形状方程；最后，计算锚链、钢桶、钢管、浮标在水下部分的竖直 方向的高度作为 h 的函数，并根据水深为 18 m 的条件计算出 h 的大小，进而计算 得到题目要求的各个参量。结果为： （1）风速为 12 m / s 的情况下，钢桶倾斜角 度为 1.202°；从下至上各钢管倾斜角度依次为:1.184°，1.176°，1.168°， 1.160°；锚链形状方程为： s 3.98 tan ；浮标吃水深度 0.681 m ，游动范围为 一半径 14.65 m 的圆； （2）风速为 24 m / s 的情况下，钢桶倾斜角度为 4.569°； 从下至上各钢管倾斜角度依次为:4.502°，4.473°，4.444°，4.415°；锚链 形状方程为： s 15.74 tan 1.24 ；浮标吃水深度 0.695 m ，游动范围为一半径 17.78 m 的圆。 针对问题二，将风速 36 m / s 代入问题一的模型中，得到钢桶倾斜角度为 9.452°； 从下至上各钢管倾斜角度依次为:9.323°， 9.267°， 9.211°， 9.157°； 锚链末端与海床夹角为 20.905°，形状方程为： s 34.80 tan 13.29 ；浮标吃 水深度 0.718 m ， 游动范围为一半径 18.87 m 的圆。 由于钢桶的倾斜角度超过 5°， 且锚链末端与海床夹角超过 16°，因此需要将重物球的质量作为自变量，两个 角度作为因变量，建立控制模型求解。通过控制重物球的质量，使得钢桶倾角小 于 5°且锚链末端与海床夹角小于 16°。调整后的结果为：重物球的质量大于 2262.9kg 时钢桶的倾斜角度小于 4.5°，锚链末端切线与海床夹角小于 16°。 针对问题三，首先对问题一及问题二中使用的模型进行改进，在受力分析过 程中引入水流力；随后，构建以钢球质量 M 、水深 H 、风速 v 、水流速 V 、风 速与水流速之间的夹角β、锚链的线密度ρ、以及锚链的总长度 L 为自变量的函 数，函数的因变量为钢桶以及各节钢管的倾角、浮标的吃水深度 h 、以及用于确 定锚链形状方程 s k tan b 的参数 k 和 b ；之后，考虑到水深大小波动的影响， 在人为给定海面风速以及浅海水流速之后，讨论锚链的型号、总长度以及重物球 的质量对钢桶及各钢管倾角、浮标吃水深度、锚链形状以及游动区域的影响，并 在人为给定的风速与水流速 36 m / s ,1.5 m / s 且同向的条件下，使用遗传算法得 到最优的系泊系统设计为：选用 V 型锚链 20.78m,重物球质量为 4560kg. 最后，将模型应用于青岛市胶州湾浅海海域，根据区域的实际海水流速、海 风风向，得到系泊系统的最优设计。对模型进行客观评价，对模型的实用性进行 评估，并给出针对模型缺陷的改进方案。

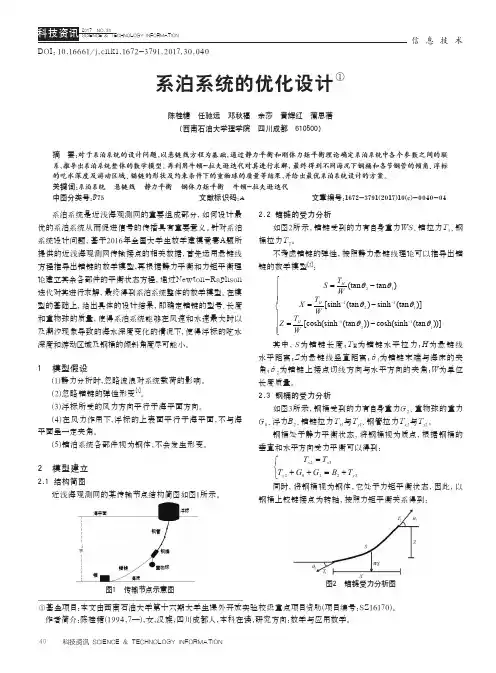

系泊系统的优化设计
