标准件及常用件的画法——齿轮.

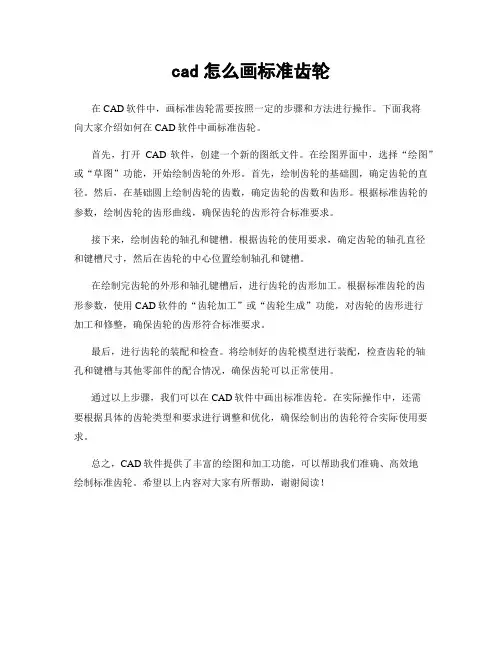

cad怎么画标准齿轮
在CAD软件中，画标准齿轮需要按照一定的步骤和方法进行操作。

下面我将
向大家介绍如何在CAD软件中画标准齿轮。

首先，打开CAD软件，创建一个新的图纸文件。

在绘图界面中，选择“绘图”或“草图”功能，开始绘制齿轮的外形。

首先，绘制齿轮的基础圆，确定齿轮的直径。

然后，在基础圆上绘制齿轮的齿数，确定齿轮的齿数和齿形。

根据标准齿轮的参数，绘制齿轮的齿形曲线，确保齿轮的齿形符合标准要求。

接下来，绘制齿轮的轴孔和键槽。

根据齿轮的使用要求，确定齿轮的轴孔直径
和键槽尺寸，然后在齿轮的中心位置绘制轴孔和键槽。

在绘制完齿轮的外形和轴孔键槽后，进行齿轮的齿形加工。

根据标准齿轮的齿
形参数，使用CAD软件的“齿轮加工”或“齿轮生成”功能，对齿轮的齿形进行
加工和修整，确保齿轮的齿形符合标准要求。

最后，进行齿轮的装配和检查。

将绘制好的齿轮模型进行装配，检查齿轮的轴
孔和键槽与其他零部件的配合情况，确保齿轮可以正常使用。

通过以上步骤，我们可以在CAD软件中画出标准齿轮。

在实际操作中，还需
要根据具体的齿轮类型和要求进行调整和优化，确保绘制出的齿轮符合实际使用要求。

总之，CAD软件提供了丰富的绘图和加工功能，可以帮助我们准确、高效地
绘制标准齿轮。

希望以上内容对大家有所帮助，谢谢阅读！。

标准件和常用件\齿轮\直齿圆柱齿轮(直齿轮)直齿圆柱齿轮(直齿轮)(一)直齿圆柱齿轮各部分名称及有关参数(图9-45)1、齿顶圆(直径da)通过圆柱齿轮齿顶的曲面称为齿顶圆柱面。

齿顶圆柱面与端平面的交线称为齿顶圆。

2、齿根圆(直径df)通过圆柱齿轮齿根的曲面称为齿根圆柱面。

齿根圆柱面与端平面的交线称为齿根圆。

图9-45 直齿圆柱齿轮各部分名称和代号3、分度圆(直径d)齿轮设计和加工时计算尺寸的基准圆称为分度圆。

它位于齿顶圆和齿根圆之间，是一个约定的假想圆。

4、节圆(直径d′)两齿轮啮合时，位于连心线O1O2上的两齿廓接触点P，称为节点。

分别以O1、O2为圆心，O1P、O2P为半径所作的两个相切的圆称为节圆。

正确安装的标准齿轮的d′=d。

5、齿高h轮齿在齿顶圆与齿根圆之间的径向距离称为齿高。

齿高h分为齿顶高ha、齿根高hf两段(h=ha+hf)：齿顶高ha 齿顶圆与分度圆之间的径向距离；齿根高hf 齿根圆与分度圆之间的径向距离。

6、齿距p分度圆上相邻两齿廓对应点之间的弧长称为齿距。

对于标准齿轮，分度圆上齿厚s与槽宽e相等，故p=s+e=2s=2e或 s=e=P/27、齿数z即轮齿的个数，它是齿轮计算的主要参数之一。

8、模数m由于分度圆周长πd=pz所以d=p/π*z令p/π=m则d=mz式中m称为齿轮的模数，它等于齿距p与圆周率丌的比值。

模数以毫米为单位。

为了便于设计和制造，模数的数值已标准化，如表9-12所示。

表9-12 渐开线圆柱齿轮模数(摘自GB/T 1357—1987)注：选用时应优先选用第一系列，括号内的模数尽可能不用。

本表未列入小于1的模数。

模数是设计、制造齿轮的重要参数。

由于模数m与齿距户成正比，而p决定了轮齿的大小，所以m的大小反映了轮齿的大小。

模数大，轮齿就大，在其他条件相同的情况下，齿轮的承载能力也就大；反之承载能力就小。

另外，能配对啮合的两个齿轮，其模数必须相等。

加工齿轮也须选用与齿轮模数相同的刀具，因而模数又是选择刀具的依据。
