ANSYS常见术语命令对照表

a

aadd

aatt

abbr

abbres

abbsav

abs

aclear

accat

adams

adapt

add

adele

adgl

adrag

aesize

afillt

aflist

afsurf

afun

ainv

agen

aglue

al

allsel

anorm

amap

amesh

anorm

ansys数学函数

antype

aoffst

aplot

aptn

areverse

arotat

arsym

asba

asbv

asel

ask

askin

aslvasub

autots

avolap

axlab

bfe

blc4

blc5

block

boptn

bspline

btol

cdread

ce

ceintf

cfclos

cfopen

cfwrite

circle

clear

clocal

cm

cmgrp

cmsel

cnvtol

command

con4

cone

/contour

CP

cpintf

create

crplim

cs

csdele

cskp

cslist

csys

cswpla

/cval

cycle

cyl4

cyl5

cylindczmesh

d

da

ddele

del

deltim

desize

device

dmpart

dim

/dist

da

dk

dl

dmpart

*do

*dowrite

dscale

dsym

e

edwrite

egen

eintf

elist

emid

emodif

*enddo

ensys

eplot

eqslv

esel

eshape

esize

esln

essolv

esort

esurf

et

etable

exit

exitopt

f

fcfcdele

fdele

fe

filename

fill

fitem

fk

flst

/format

fsnode

fsum

FVMESH

get

go

gopr

grid

grtyp

gsgdata

gsum

hfscat

HPTCREATE

HPTDELETEic

if

inistate

input

inquire

irlf

isfill

istress

iswrite

jpeg

k

kcenter

kd

kdele

kdist

kesize

keyopt

ANSYS结构分析单元功能与特性

/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1

! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，

* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等

NSEL的意思是node select，即选择节点。s就是select，选择。

DIM 是定义数组的意思。array 数组。

MP命令用来定义材料参数。

K是建立关键点命令。K,关键点编号,x坐标,y坐标，z坐标。K, NPT, X, Y, Z是定义关键点，K是命令，NPT是关键点编号，XYZ是坐标。

NUMMRG, keypoint 用这个命令 ，要保证关键点的位置完全一样，只是关键点号不一样的才行。这个命令对于重复的线面都可以用。这个很简单，压缩关键。

Ngen 复制节点

e,节点号码：这个命令式通过节点来形成单元

NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号

NSUBST,100,500,50 ：通过指定子步数来设置载荷步的子步

LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。

LNSRCH 激活线性搜索

PRED 激活自由度求解预测

NEQIT指定一个荷载步中的最大子步数

AUTOTS 自动求解控制打开自动时间步长.

KBC -指定阶段状或者用跳板装载里面一个负荷步骤。

SPLINE:P1，P2，P3，P4，P5，P6，XV1，YV1，ZV1，XV6，YV6，ZV6（生成分段样条曲线）

*DIM，Par，Type，IMAX，JMAX，KMAX，Var1，Var2，Var3（定义载荷数组的名称）

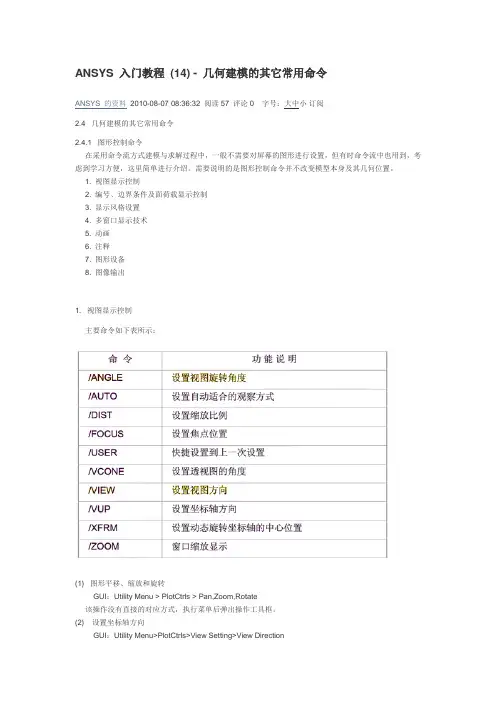

ANSYS 入门教程 (14) - 几何建模的其它常用命令

ANSYS 的资料 2010-08-07 08:36:32 阅读57 评论0 字号：大中小 订阅

2.4 几何建模的其它常用命令

2.4.1 图形控制命令

在采用命令流方式建模与求解过程中，一般不需要对屏幕的图形进行设置，但有时命令流中也用到，考虑到学习方便，这里简单进行介绍。需要说明的是图形控制命令并不改变模型本身及其几何位置。

1. 视图显示控制

2. 编号、边界条件及面荷载显示控制

3. 显示风格设置

4. 多窗口显示技术

5. 动画

6. 注释

7. 图形设备

8. 图像输出

1. 视图显示控制

主要命令如下表所示：

(1) 图形平移、缩放和旋转

GUI：Utility Menu > PlotCtrls > Pan,Zoom,Rotate

该操作没有直接的对应方式，执行菜单后弹出操作工具框。

(2) 设置坐标轴方向

GUI：Utility Menu>PlotCtrls>View Setting>View Direction 命令：/VUP, WN, Label

其中 Label 为方向选择，其值可取：

Label = Y（缺省）表示 X 轴水平向右，Y，Z 轴垂直屏幕向外。

Label = -Y 表示 X 轴水平向左，Y 轴竖直向下，Z 轴垂直屏幕向外。

Label = X 表示 X 轴竖直向上，Y 轴水平向左，Z 轴垂直屏幕向外。

Label = -X 表示 X 轴竖直向下，Y 轴水平向右，Z 轴垂直屏幕向外。

Label = Z 表示 X 轴垂直屏幕向外，Y 轴水平向右，Z 轴竖直向上。

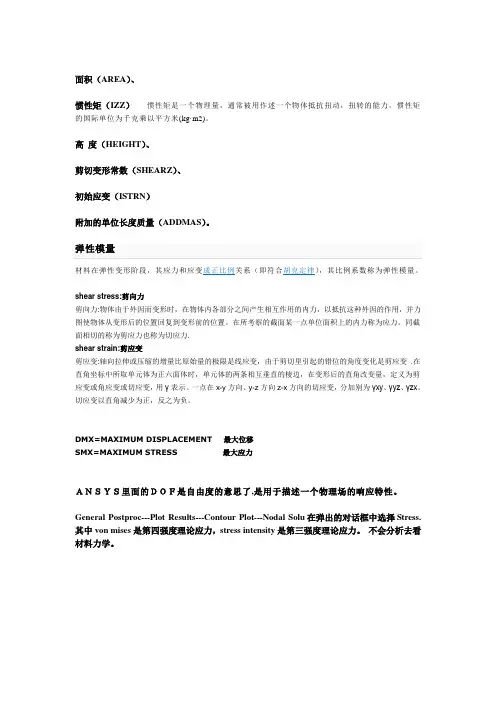

面积（AREA）、

惯性矩（IZZ） 惯性矩是一个物理量，通常被用作述一个物体抵抗扭动，扭转的能力。惯性矩的国际单位为千克乘以平方米(kg·m2)。

高 度（HEIGHT）、

剪切变形常数（SHEARZ）、

初始应变（ISTRN）

附加的单位长度质量（ADDMAS）。

弹性模量

材料在弹性变形阶段，其应力和应变成正比例关系（即符合胡克定律），其比例系数称为弹性模量。

shear stress:剪向力

剪向力:物体由于外因而变形时，在物体内各部分之间产生相互作用的内力，以抵抗这种外因的作用，并力图使物体从变形后的位置回复到变形前的位置。在所考察的截面某一点单位面积上的内力称为应力。同截面相切的称为剪应力也称为切应力.

shear strain:剪应变

剪应变:轴向拉伸或压缩的增量比原始量的极限是线应变，由于剪切里引起的错位的角度变化是剪应变 .在直角坐标中所取单元体为正六面体时，单元体的两条相互垂直的棱边，在变形后的直角改变量，定义为剪应变或角应变或切应变，用γ表示。一点在x-y方向、y-z方向z-x方向的切应变，分加别为γxy、γyz、γzx。切应变以直角减少为正，反之为负。

DMX=MAXIMUM DISPLACEMENT 最大位移

SMX=MAXIMUM STRESS 最大应力

ＡＮＳＹＳ里面的ＤＯＦ是自由度的意思了,是用于描述一个物理场的响应特性。

General Postproc---Plot Results---Contour Plot---Nodal Solu在弹出的对话框中选择Stress.

其中von mises是第四强度理论应力，stress intensity是第三强度理论应力。 不会分析去看材料力学。

Utility Menu 实用菜单

SAVE_DB 存储数据库

RESUME_DB 恢复数据库

Select Entity 选择实体

Comp/Assembly 组元/集合
