车间平面布置图

车间平面布置图

三要素

1 比例尺

2 方向

3 图例和注记

详指平面图上的方向、比例尺和图例。方向的确定:一般情况下，面向平面图，图的上方为北，下方为南，左方为西，右方为东。在有指向标的平面图上，指向标箭头指的方向即是北方。比例尺:图上距离比实地距离缩小的程度，叫做比例尺，也叫缩尺。用公式表示就是:比例尺=图上距离/实地距离。比例尺的表示方式，通常有三种:数字式，即用数字形式表示图上1厘米代表实地距离多少米;直线式，即在图上画一条直线，注明图上1厘米代表实地距离多少米;文字式，即在图上用文字直接写出1厘米代表实地距离多少米。比例尺是个分式，分子为1。分母越大，地图的比例尺越小。图例:表示平面图上各种事物的符号。

基础平面图是表示基础平面布置的图样。

它是假想用一个水平面沿建筑物室内地面以下剖切后，移去建筑物上部和基坑回填土后所作的水平剖面图。图9-4所示为一条形基础的基础平面图，剖切面剖切到基础墙的墙身，并看到基础的大放脚以及基础宽度。在基础平面图中，只画出基础墙和基础底面;梁与墙身的投影重合时，梁可用单线结构构件绘出;基础的细部形状和尺寸用基础详图表示，此处略去不画。在基础平面图中，基础墙的墙身用粗实线表示，基础底面用中实线表示。

在结构平面图中的剖面图、断面详图的编号顺序宜按下列规定编排:

1、外墙按顺时针方向从左下角开始编号;

2、内横墙按从左至右，从上而下编号;

3、内纵墙从上而下，从左至右编号。

楼梯/

Stair Pump Pump

一段筛/

Primary

screen 上浆泵/

Headbox

feed pump 一段泵/

1st stage

pump

白水泵，3台/

Pump，3pcs Pump

二段筛/

Secondary

screen Pump

进流浆箱稀释泵/Pump

稀释白水筛/

Moduscreen

Pump

Pump Pump 真空泵房/Vacuum pump room

Pump 机外白水槽

WW-silo

白水槽/

White water

tank 水封槽/Seal

water pit

喷淋水槽/

Shower

water tank

伏辊池/

Couch pit

+Agitator Pump

Pump 压榨部碎浆机/

Press pulper

Pump 真空系统气水分离器及水泵等/

Vacuum system Water separator and Water pump etc. 湿部液压站/

Hydr-unit wet end 真空系统设备/

Vacuum system Screen and Pump

蒸汽冷凝水槽及水泵/

Steam and condensate Tank and Pump

湿部润滑站/Lubrication unit wet-end

楼梯/Stair 蒸汽冷凝水槽及水泵/

Steam and

condensate Tank

and Pump

纸机前烘干部机架及烘缸等设备/

Bracket of pre-dryer section and 1st、2nd、3rd、4th dryer groups

造纸车间一楼前段平面/PM plant 1st floor pre-section

涂布机上料系统螺杆泵、压力筛、除气装置等/

Eccentric screw pump、Opti-Screen、Opti-air

deaeration unit etc. of Supply system for

食品加工车间布局原则

（1）确定设备布置形式

根据车间的生产纲领，分析产品—产量关系，从而确定生产类型是大量生产、成批生产还是单件生产，由此决定车间设备布置形式是采用流水线式，成组单元式还是机群式。

（2）满足工艺流程要求

车间布置应保证工艺流程顺畅，物料搬运方便，减少或避免往返交叉物流现象。

（3）实行定置管理，工作环境整洁，安全.对车间布置时除对主要生产设备安排适当位置外，还需对其它所有组成部分包括在制品暂存地，废品废料存放地，检验试验用地、工人工作地，通道及辅助部门如办公室，生活卫生设施等安排出合理的位置，确保工作环境整洁及生产安全。

（4）选择适当的建筑形式

根据工艺流程要求及产品特点，配备适当等级的起重运输设备，进一步确定建筑物高度、跨度、拄距及形状。

（5）采光、照明、通风，采暖、防尘、防噪声。

（6）具备适当的柔性，适应生产的变化

内包装间地面材质

我公司生产速冻米面制品。QS认证时，审核老师看到我们内包装间的地面用的是金钢砂（整个车间都用的是这个材料）。开了一个不合格项，说是要改为环氧树脂。

但是，车间的基建已结束了，包装机已安装好了，现在再改已来不急了，不改又无法关闭不合格项。求助：

1、不知国家相关标准中是否要求此内容，是哪个标准？

2、金钢砂、水磨石、环氧树脂、水泥地面、瓷砖（地板砖）、食用漆之间的区别？速冻食品车间不同区域应该选用哪种？

3、要是必须改的话，我公司现在的情况如何改造？

一般各个故意犯都是这样对地面进行要求：地面应耐腐蚀、耐磨、防滑并有适当坡度，易于排水、无积水，易于清洗消毒并保持清洁；地面和墙壁之间的连接部分应采取弧形连接，易于清洁。

碳化硅又称金钢砂或耐火砂。碳化硅是用石英砂、石油焦(或煤焦)、木屑(生产绿色碳化硅时需要加食盐)等原料在电阻炉内经高温冶炼而成。目前我国工业生产的碳化硅分为黑色碳化硅和绿色碳化硅两种，均为六方晶体，比重为3.20～3.25，显微硬度为2840～3320kg/mm2。

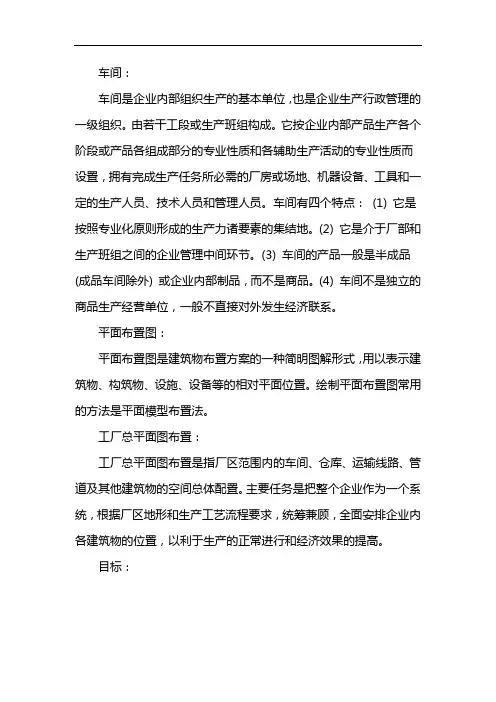

车间：

车间是企业内部组织生产的基本单位，也是企业生产行政管理的一级组织。由若干工段或生产班组构成。它按企业内部产品生产各个阶段或产品各组成部分的专业性质和各辅助生产活动的专业性质而设置，拥有完成生产任务所必需的厂房或场地、机器设备、工具和一定的生产人员、技术人员和管理人员。车间有四个特点： (1) 它是按照专业化原则形成的生产力诸要素的集结地。(2) 它是介于厂部和生产班组之间的企业管理中间环节。(3) 车间的产品一般是半成品

(成品车间除外) 或企业内部制品，而不是商品。(4) 车间不是独立的商品生产经营单位，一般不直接对外发生经济联系。

平面布置图：

平面布置图是建筑物布置方案的一种简明图解形式，用以表示建筑物、构筑物、设施、设备等的相对平面位置。绘制平面布置图常用的方法是平面模型布置法。

工厂总平面图布置：

工厂总平面图布置是指厂区范围内的车间、仓库、运输线路、管道及其他建筑物的空间总体配置。主要任务是把整个企业作为一个系统，根据厂区地形和生产工艺流程要求，统筹兼顾，全面安排企业内各建筑物的位置，以利于生产的正常进行和经济效果的提高。

目标：

一的流向，最短的距离，最大的利用空间，满足生产、运输、动力、环保、安全及建筑工程的经济、美观和适用等多方面要求。工厂总平面图布置将长期影响企业的生产经济效果。

满足情况：

①生产过程的要求。将辅助车间、材料库尽可能布置在接近其所服务的主要车间；按照生产性质、工艺流程、动力需要、货运方向和人行线路等要求，把一些同类车间和设施布置在一个地段内；②运输的要求。使货物运转线路尽可能为直线，运输距离最短，并减少运输线路和工程管道的交叉点；③动力供应和上下水连接的要求；④地形、地质、气候等自然条件的要求；⑤建筑经济要求。尽可能避免建筑大量小型厂房；⑥防火、通风、采光、绿化、卫生和环境保护等要求；⑦企业远景发展的要求。
